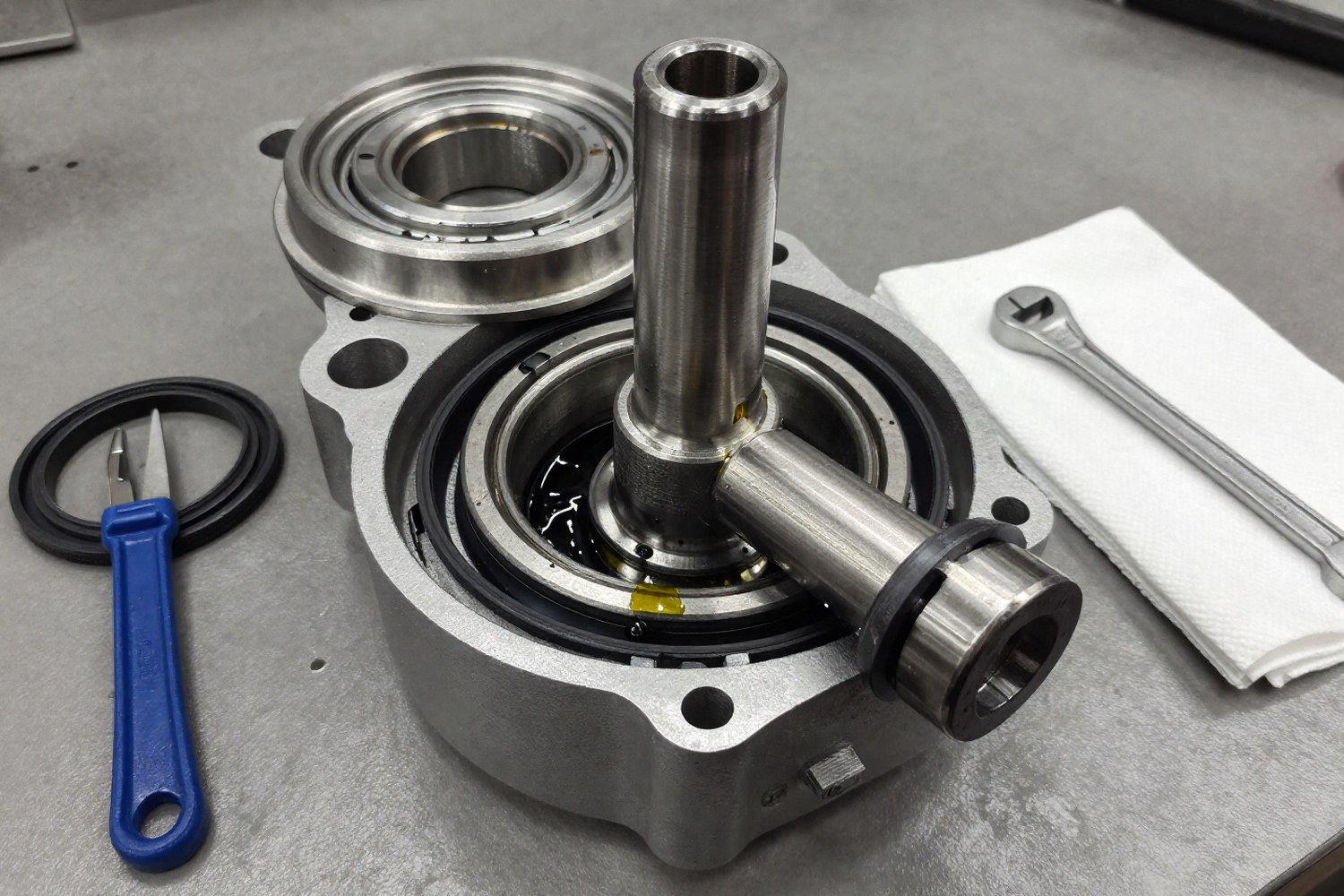

Грохоты, питатели, уплотнители и конвейеры работают в условиях знакопеременных нагрузок и высокочастотных колебаний. В таких режимах стандартные подшипниковые узлы выходят из строя в 2–3 раза быстрее из-за микроперемещений в сопряжениях, разрушения уплотнений и усталости материалов. Разъёмный корпус подшипника, часть виброгасящей системы, требующая инженерного подхода к подбору и расчёту.
- Назначение: Фиксация подшипника, защита от загрязнений, отвод тепла, демпфирование.
- Материал: Чугун ВЧ (GG25/GG30) предпочтителен для гашения вибраций; сталь, для высоких температур и нагрузок.
- Уплотнения: Комбинированные системы (лабиринт + манжета) обязательны в запылённых средах.
- Расчёт: Нужно учесть коэффициент вибрации ($K_v$) и центробежные силы от дебаланса.
Специфика работы подшипниковых узлов в условиях вибрации
Рабочие нагрузки в вибрационном оборудовании существенно отличаются от статических или просто вращательных. Вибрация создаёт три разрушающих фактора:
- Фреттинг-коррозия. Микроперемещения между наружным кольцом подшипника и внутренней поверхностью корпуса (или втулкой и валом) приводят к износу поверхностей, окислению и образованию продуктов износа, которые работают как абразив. Защита от фреттинга требует точной обработки посадочных мест и применения фиксаторов резьбы.
- Усталостное разрушение. Циклические нагрузки порождают микротрещины в металле корпуса и подшипника. Материал откалывается (питтинг), кольца разрушаются. Риск возрастает при совпадении собственной частоты корпуса с частотой вибрации оборудования (резонанс).
- Ослабление соединений. Вибрация способствует самоотвинчиванию болтов и ослаблению посадки подшипника на валу. Это ведёт к потере соосности и перегреву узла.
Важно: Более 40% отказов подшипниковых узлов в вибрационном оборудовании связаны не с перегрузкой, а с неправильным выбором уплотнений и материалов корпуса, не способных гасить высокочастотные колебания.
Выбор материала корпуса: чугун vs сталь
Материал корпуса напрямую влияет на демпфирующие свойства узла. Демпфирование — это способность материала поглощать энергию вибрации и преобразовывать её в тепловую энергию.
| Параметр | Чугун ВЧ (GG25 / GG30) | Сталь (Cast Steel / Carbon Steel) |
|---|---|---|
| Демпфирующая способность | Высокая (шаровидный графит гасит волны) | Низкая (высокая упругость, передача вибрации) |
| Ударная вязкость | Средняя | Высокая |
| Теплоотвод | Хороший | Хороший |
| Рекомендуемое применение | Вибрационные грохоты, конвейеры, мельницы | Высокотемпературные печи, тяжёлые ударные нагрузки |
Для большинства задач вибрационного оборудования (частота 5–50 Гц) оптимальным выбором является чугун с шаровидным графитом (ВЧ). Его микроструктура рассеивает вибрационную энергию, снижая нагрузку на подшипник. Стальные корпуса применяют реже, в основном когда нужна высокая прочность при ударных нагрузках или работа при температурах выше 120 °C, где свойства чугуна могут снижаться.
Выбор типа подшипника
В условиях вибрации корпус может деформироваться, что приводит к перекосу вала. Для компенсации этих деформаций нужны сферические (самонастраивающиеся) роликовые подшипники. Они позволяют компенсировать угловые перекосы до 2–4 градусов, предотвращая краевой контакт роликов и ранний выход из строя.
Конструкция и типы уплотнений
В условиях вибрации и запылённости стандартные манжетные уплотнения быстро выходят из строя. Правильная система защиты важна.
Лабиринтные уплотнения
Не имеют контакта трущихся деталей. Воздух проходит через извилистый канал, теряя кинетическую энергию. Эффективны против пыли и влаги, но требуют точной соосности. Часто используются в паре с консистентной смазкой.
Манжетные уплотнения (RSC)
Обеспечивают герметичность, но подвержены износу от вибрации вала. Для вибрационного оборудования требуются манжеты с пружинным усилием и специальными покрытиями (например, PTFE) для защиты от фреттинга.
Комбинированные (Taconite)
Система «лабиринт + манжета + вторая манжета». Первая манжета удерживает смазку, лабиринт задерживает пыль, вторая манжета защищает от попадания грязи внутрь. Стандарт для горнодобывающей промышленности. Taconite, торговое название, описывающее принцип многоступенчатой защиты.
| Тип среды | Рекомендуемое уплотнение | Комментарий |
|---|---|---|
| Чистая среда, умеренная вибрация | Манжетное (RSC) или лабиринтное | Достаточно базовой защиты. |
| Запылённая среда (уголь, руда) | Комбинированная (Taconite) | Обязательна защита от абразива. |
| Влажная среда / мойка водой | Нержавеющие манжеты + лабиринт | Защита от коррозии и воды. |
| Высокие температуры (>120 °C) | Специальные термостойкие манжеты | Стандартные резинотехнические изделия разрушаются. |
Расчёт нагрузок и подбор серии корпуса
Подбор разъёмного корпуса требует учёта динамического характера нагрузок. Стандартные формулы для статических машин не учитывают вибрационное усиление. Опираться нужно на каталоги производителей: серии SKF (SNL, SNG), FAG (SNV), Timken (SAF).
1. Расчёт эквивалентной динамической нагрузки
В условиях вибрации к стандартной нагрузке добавляется составляющая от центробежных сил дебаланса. Формула выглядит так:
Где:
- $P$, эквивалентная динамическая нагрузка (Н);
- $F_r$, радиальная нагрузка (Н);
- $F_a$, осевая нагрузка (Н);
- $K_v$, коэффициент вибрации (обычно от 1,2 до 2,0, зависит от интенсивности вибрации);
- $F_{cent}$, центробежная сила от дебаланса (Н).
2. Расчёт центробежной силы от дебаланса
Если в оборудовании используются дебалансные вибраторы, нужно рассчитать силу, действующую на подшипники:
Где $m$, масса дебаланса, $r$, эксцентриситет, $\omega$, угловая скорость вращения ($\omega = \frac{2\pi n}{60}$, где $n$, частота вращения в об/мин).
3. Проверка на статическую грузоподъёмность
Чтобы избежать пластических деформаций при пиковых нагрузках (например, при пуске или загрузке материала), проверяют коэффициент запаса статической грузоподъёмности $S_0$:
Для вибрационного оборудования $S_0$ рекомендуется принимать в диапазоне 1,5–2,5 в зависимости от характера нагрузки (ударная или плавная).
Примечание: При работе в околорезонансных частотах коэффициент $K_v$ может достигать значений 3,0 и выше. В таких случаях требуется дополнительный расчёт на усталостную прочность корпуса. Коэффициент $K_v$ зависит от амплитуды и частоты вибрации; для точных значений обращайтесь к графикам производителей подшипников.
Требования к монтажу и обслуживанию
Даже правильно подобранный разъёмный корпус выйдет из строя при нарушении технологии монтажа. Вибрация усиливает любые погрешности. Поверхность монтажа должна быть чистой и ровной.
1. Соосность и биение
Допустимое биение вала в месте установки подшипника, не более 0,05 мм. Отклонение соосности втулки и вала более 0,1 мм приводит к фреттинг-коррозии и быстрому износу. Используйте втулки с внутренней конусностью (например, серии UK), они позволяют точно отцентрировать подшипник на валу. Допустимый перекос составляет не более 0,1 мм на 100 мм длины вала.
2. Момент затяжки и демпфирование
Болты крепления крышки и основания затягивают с моментом, указанным в каталоге производителя. Перетяжка приводит к деформации корпуса и изменению зазоров в подшипнике. Недотяжка, к ослаблению при вибрации.
Для гашения высокочастотных вибраций между основанием корпуса и монтажной площадкой рекомендуется установить демпфирующие прокладки из эластомера или специализированных полимерных материалов. Это снижает передачу вибрации на корпус и уменьшает резонансные явления.
3. Защита от самоотвинчивания
Вибрация способствует ослаблению резьбовых соединений. Для фиксации применяют:
- Болты класса прочности не ниже 8.8.
- Фиксаторы резьбы (анаэробные герметики) среднего фиксирования.
- Шайбы с пружинящим эффектом или стопорные шайбы.
4. Смазка
При высоких температурах и вибрации стандартные смазки могут терять свойства. Нужны густые консистентные смазки с противозадирными присадками (EP) и высокой температурной стабильностью. Интервалы смазки сокращают по сравнению со статическими машинами.
| Параметр | Значение / Допуск |
|---|---|
| Максимальное биение вала | 0,05 мм |
| Допустимый перекос | 0,1 мм на 100 мм длины |
| Запас статической грузоподъёмности ($S_0$) | 1,5–2,5 |
| Коэффициент вибрации ($K_v$) | 1,2–2,0 (базовый) |
Вывод: Подбор разъёмного корпуса для вибрационного оборудования учитывает материал, тип уплотнений и расчёт динамических нагрузок. Игнорирование виброгасящих свойств корпуса и требований к монтажу приводит к преждевременным отказам.
