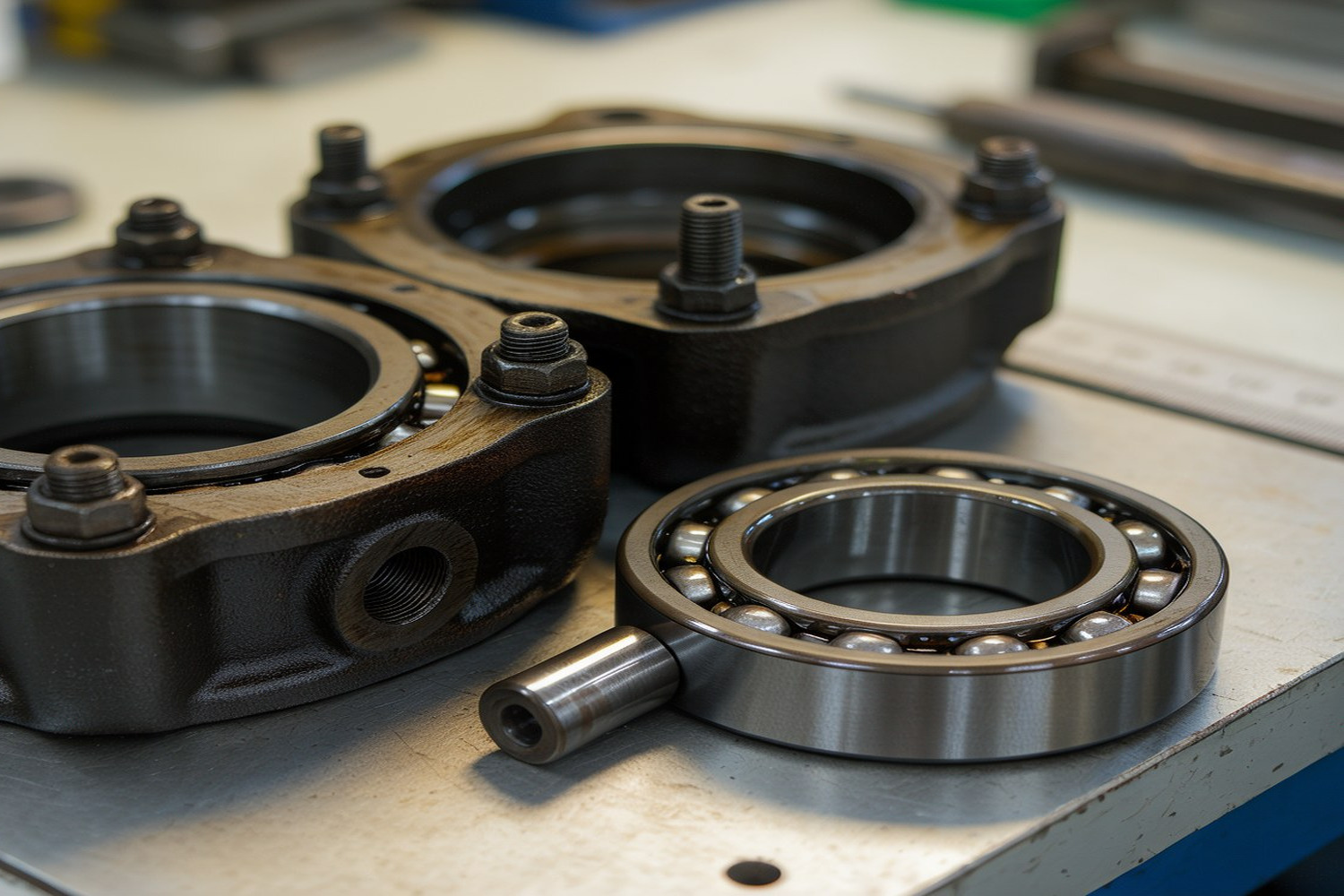

Разъёмные корпуса подшипников представляют собой специализированные компоненты механических систем, предназначенные для размещения, защиты и поддержки подшипников качения. Ключевой особенностью данных корпусов является их конструкция, состоящая из двух основных частей — основания и крышки. Это решение позволяет устанавливать и демонтировать подшипниковый узел без необходимости снятия соединяемых валов и смежных деталей, что существенно снижает время простоя оборудования при техническом обслуживании.
Конструктивные особенности и классификация
Разъёмный корпус (housing) выполняет несущую и защитную функции. Он фиксирует наружную обойму подшипника, распределяет нагрузку на монтажную поверхность и изолирует рабочую зону от внешних загрязнений. Важно разделять понятия «корпус» и «подшипниковый узел»: первый является только оболочкой, тогда как узел включает в себя сам подшипник, уплотнения, систему смазки и крепёжные элементы.
Loctite 243, 1000 мл23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Типы посадочных мест и фиксации вала
Геометрия внутреннего отверстия корпуса определяет тип устанавливаемого подшипника:
- Цилиндрическое посадочное место: Стандартное решение для шариковых и роликовых подшипников с цилиндрическим внутренним отверстием. Фиксация вала осуществляется внутренними кольцами подшипника.
- Коническое посадочное место: Предназначено для сферических подшипников с конусным отверстием. Позволяет точно регулировать радиальный зазор подшипника с помощью втулки или конуса, что важно при термических расширениях вала.
Способы крепления корпуса
Классификация по способу монтажа на конструкцию машины:
Лаповые корпуса (например, серия SNL)
Крепление осуществляется через боковые выступы («лапы») к плоской монтажной поверхности. Обеспечивают высокую стабильность и возможность компенсации небольших угловых перекосов вала за счёт сферической поверхности под головку болта. Наиболее распространённый тип для горизонтальных валов.
Фланцевые корпуса (например, серия SAF)
Крепление через круглый фланец с отверстиями. Позволяют устанавливать корпус в любом пространственном положении (горизонтально, вертикально, под углом). Часто применяются в конвейерных системах и насосах, где доступ к валу ограничен с одной стороны.
Втулочные корпуса (например, серия SY)
Корпус крепится непосредственно к валу с помощью втулки и стопорного кольца. Используются для компактных узлов, где вал служит осью вращения корпуса. Характерны для лёгкого машиностроения и конвейеров с малым шагом опор.
Центрирующие корпуса
Имеют сферическую поверхность на внешней обойме или в основании, что позволяет автоматически центрировать подшипник и компенсировать неточности монтажа. Применяются в тяжёлых условиях эксплуатации.
Материалы изготовления: технические характеристики
Материал корпуса определяет его механическую прочность, способность гасить вибрации, температурный предел применения и устойчивость к коррозии. Выбор материала диктуется условиями эксплуатации: от общего машиностроения до агрессивных химических сред.
| Материал | Маркировка (ISO/ГОСТ) | Предел прочности (МПа) | Ударная вязкость | Коррозионная стойкость | Основное применение |
|---|---|---|---|---|---|
| Серый чугун | GG25 / GG-25 | 250 | Низкая (хрупкий) | Средняя | Общее машиностроение, энергетика, лёгкие нагрузки |
| Высокопрочный чугун | GGG40 / GG-40 | 400 | Высокая (шаровидный графит) | Средняя | Тяжёлое машиностроение, ударные нагрузки |
| Углеродистая сталь | Ст3сп / ASTM A27 | > 400 | Высокая | Низкая (требует покрытия) | Горнодобыча, экстремальные нагрузки |
| Нержавеющая сталь | AISI 304 / AISI 316 | 500-700 | Высокая | Очень высокая | Пищевая, фармацевтическая, химическая промышленность |
| Композиты / Полимеры | PPS, PTFE, PEEK | Низкая/Средняя | Зависит от наполнителя | Высокая | Пищевая промышленность, лёгкие конструкции, химия |
Сравнение материалов
Серый чугун (GG25): Обладает отличными демпфирующими свойствами благодаря графитовым включениям, что гасит вибрации от подшипника. Является стандартным выбором для большинства промышленных применений благодаря низкой стоимости и хорошей обрабатываемости.
Высокопрочный чугун (GGG40): Содержит шаровидный графит, что значительно повышает предел прочности и ударную вязкость по сравнению с серым чугуном. Рекомендуется для применений с ударными нагрузками (дробилки, прокатные станы).
Нержавеющая сталь: Обеспечивает максимальную коррозионную стойкость и гигиеничность. Однако обладает более высоким коэффициентом теплового расширения и меньшей способностью к демпфированию вибраций по сравнению с чугуном.
Системы уплотнений и смазки
Эффективность уплотнений напрямую влияет на срок службы подшипника. Выбор типа уплотнения зависит от скорости вращения вала, наличия загрязнений и требований к герметичности.
Типы уплотнений
Лабиринтные уплотнения
Не имеют контакта с валом. Создают сложный путь для проникновения загрязнений. Эффективны при высоких скоростях вращения и высоких температурах. Не обеспечивают полной герметичности от жидкостей.
Контактные уплотнения (Манжетные)
Обеспечивают герметичность за счёт контакта кромки уплотнения с валом. Эффективны против влаги и мелкой пыли. Ограничены по максимальной скорости вращения из-за нагрева от трения.
Комбинированные уплотнения
Сочетают лабиринтный и контактный элементы. Лабиринт отводит основную массу загрязнений, а контактный элемент обеспечивает финальную герметизацию. Применяются в тяжёлых условиях (горнодобыча, целлюлоза).
Системы смазки
Разъёмные корпуса оснащаются различными системами подачи смазки, что позволяет адаптировать узел под режимы обслуживания:
- Периодическая смазка: Использование маслёнок (шприцев). Требует регулярного вмешательства персонала. Подходит для узлов с низкой нагрузкой и доступным обслуживанием.
- Резервуарная смазка: Корпус имеет полость, заполняемую консистентной смазкой. Смазка работает дольше, но требует периодической замены. Характерно для корпусов среднего размера.
- Циркуляционная смазка: Масло подаётся под давлением из внешней системы. Позволяет не только смазывать, но и охлаждать узел. Применяется в высоконагруженных и высокоскоростных применениях (турбины, большие генераторы).
Стандартные серии и специализация
В промышленности сложилось несколько стандартизированных серий разъёмных корпусов, которые стали эталонами конструктивных решений. Они не являются торговыми марками конкретных производителей: речь идёт о геометрии посадочных мест, габаритах, крепёжных размерах и совместимости с подшипниками разных брендов (SKF, FAG, NSK и др.). При подборе сверяют каталожные размеры корпуса с ISO 240 / ISO 241 и отраслевыми размерными рядами; для российских спецификаций дополнительно встречается ГОСТ 24093-80 на основные размеры корпусов подшипников качения.
| Серия | Тип крепления | Особенности конструкции | Типичное применение |
|---|---|---|---|
| SNL / SNV | Лаповое | Стандартный чугунный корпус. Возможность установки подшипников с цилиндрическим и коническим отверстием. Наличие маслёнок. | Общее машиностроение, насосы, вентиляторы |
| SAF | Фланцевое | Круглый фланец. Компактная конструкция. Часто используется с сферическими роликоподшипниками. | Конвейеры, компрессоры, агрегаты с ограниченным пространством |
| SY / SYW | Втулочное | Крепление к валу. Отсутствие необходимости в монтажной площадке под корпус. | Лёгкие конвейеры, текстильное оборудование |
| FoodLine (специализированные) | Различные | Из нержавеющей стали. Гладкие поверхности, отсутствие карманов для скопления грязи. Пищевые смазки. | Пищевая и фармацевтическая промышленность |
| HD / Taconite (усиленные) | Лаповое/Фланцевое | Утолщённые стенки, усиленные уплотнения (например, Taconite Seal), многоступенчатая защита. | Горнодобывающая промышленность, цементные заводы |
Выбор корпуса по условиям эксплуатации
Для корректного выбора разъёмного корпуса необходимо сопоставить условия эксплуатации с техническими характеристиками узла. Ниже приведена сводная матрица соответствия.
| Отрасль / Условия | Основные риски | Рекомендуемый материал корпуса | Рекомендуемое уплотнение | Тип смазки |
|---|---|---|---|---|
| Общее машиностроение | Стандартная запылённость | Чугун GG25 | Лабиринтное или однократное контактное | Консистентная (периодическая) |
| Металлургия / Прокат | Металлическая пыль, окалины, высокие температуры | Чугун GGG40 или Сталь | Комбинированное (лабиринт + манжета) | Циркуляционная или резервуарная |
| Горнодобыча | Абразивная пыль, влага, ударные нагрузки | Высокопрочный чугун GGG40 или Сталь | Тройное комбинированное (Taconite) | Обильная консистентная или циркуляционная |
| Пищевая промышленность | Агрессивные моющие средства, влага, гигиена | Нержавеющая сталь (AISI 316) | Контактное (пищевое) или лабиринтное | Пищевая консистентная смазка |
| Химическая промышленность | Коррозия, химические пары | Нержавеющая сталь или Композиты | PTFE уплотнения | Специальная химстойкая смазка |
| Целлюлозно-бумажная | Вода, химикаты, высокая влажность | Нержавеющая сталь или Чугун с покрытием | Комбинированное с защитой от воды | Водостойкая консистентная смазка |
Расчёт ресурса и жёсткости опоры
Корпус не рассчитывает ресурс подшипника напрямую, но влияет на жёсткость опоры, соосность посадочных мест и тепловой режим. Поэтому при выборе корпуса проверяют не только динамическую грузоподъёмность подшипника по ISO 281, но и достаточность опорной поверхности, толщину стенок, класс материала и способ крепления к раме. Для тяжёлых условий важно исключить деформацию основания: даже небольшой перекос крышки меняет распределение нагрузки по дорожкам качения.
Если вал работает при переменной температуре, один из корпусов в паре обычно проектируют как фиксирующую опору, а второй — как плавающую. Это снижает осевое напряжение от теплового расширения и предотвращает заклинивание узла.
Хранение и транспортировка
До монтажа корпуса хранят в сухом помещении, с закрытыми посадочными поверхностями и защитой от абразивной пыли. Чугунные и стальные поверхности чувствительны к коррозии, поэтому консервационную смазку удаляют только перед сборкой. При транспортировке нельзя стягивать основание и крышку случайными болтами или использовать корпус как точку строповки: нарушение плоскости разъёма приводит к утечке смазки и ускоренному износу подшипника.
Монтаж и техническое обслуживание
Правильный монтаж разъёмного корпуса критичен для его долговечности. Основные этапы и требования:
- Подготовка монтажной поверхности: Поверхность должна быть чистой, ровной и иметь шероховатость, соответствующую требованиям стандарта (обычно Ra 3.2-6.3 мкм). Неровности приводят к деформации корпуса при затяжке болтов.
- Центровка: Соосность опор вала не должна превышать 0,1 мм/м. Параллельность монтажной поверхности контролируется прецизионным уровнем. Ошибки центровки вызывают ускоренный износ подшипника и разрушение уплотнений.
- Затяжка крепёжных элементов: Момент затяжки болтов основания и крышки должен соответствовать рекомендациям производителя. Обычно используется динамометрический ключ. Перетяжка болтов крышки может привести к деформации корпуса и изменению зазора подшипника.
- Регулировка зазора: Для подшипников с коническим отверстием регулировка зазора производится путём осевого перемещения втулки. Зазор контролируется динамометрическим моментом вращения вала или щупом.
Заключение
Разъёмные корпуса подшипников являются универсальным и надёжным решением для поддержки валов в промышленном оборудовании. Их преимущества — простота монтажа, возможность обслуживания без демонтажа вала и широкая вариативность конструкций — делают их незаменимыми в большинстве отраслей. Ключ к успешной эксплуатации заключается в правильном выборе материала корпуса (чугун, сталь, нержавейка), типа уплотнения (лабиринтное, контактное, комбинированное) и системы смазки, строго соответствующих условиям эксплуатации: нагрузкам, температурам и агрессивности среды.
