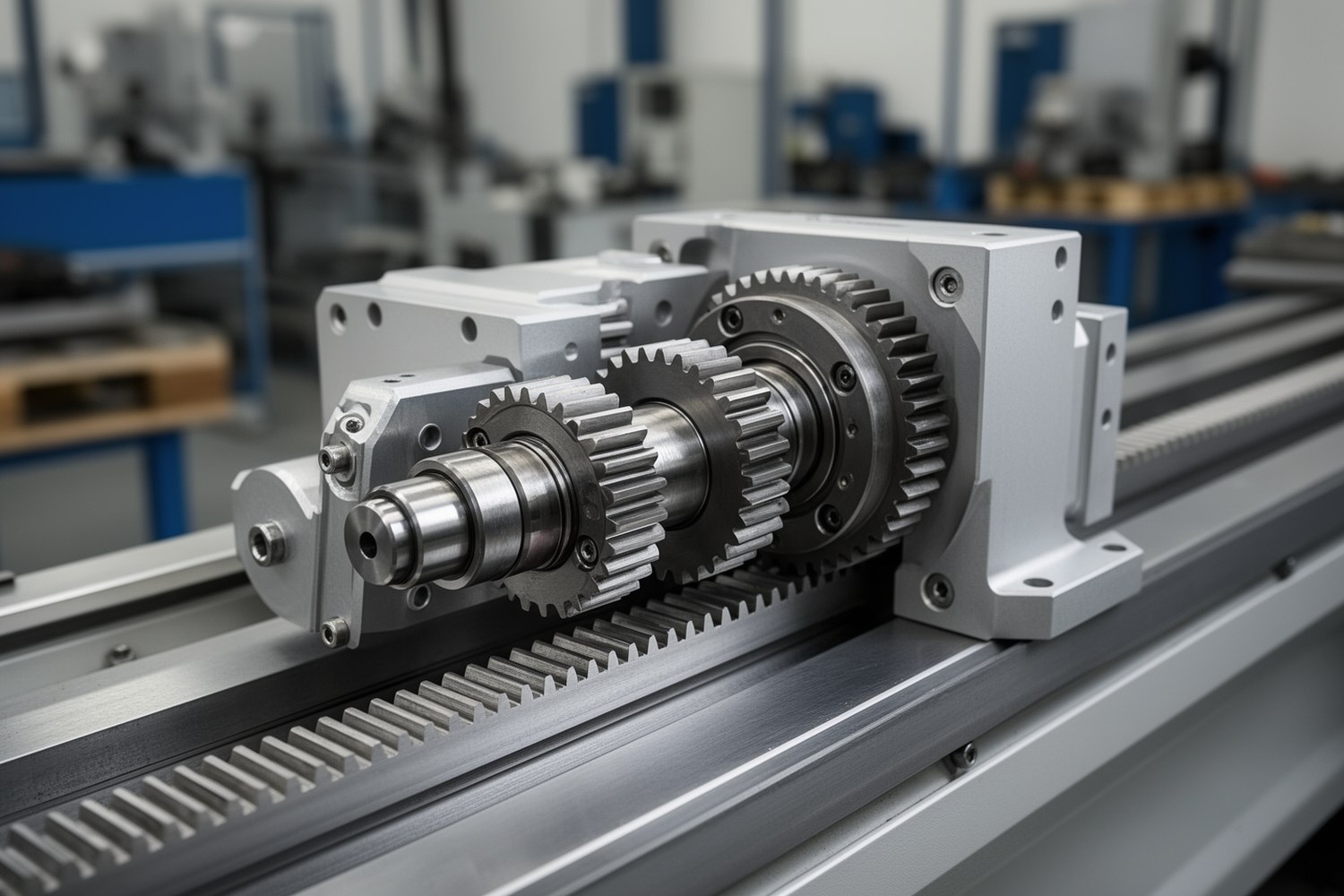

Компенсация мертвого хода в реечной передаче требуется для осей с частыми реверсами и жесткими требованиями к позиционированию. Инженерная цель: минимизировать зону нечувствительности при смене направления без перетяга зацепления и потери ресурса.
- Ключевой управляемый параметр, суммарный мертвый ход, а не только геометрический зазор.
- Схему выбирают по ТЗ: точность, реверсивность, скорость, нагрузка, ресурс, сервис.
- Расчет включает связь зазора и мертвого хода, преднатяг, проверку контактных напряжений и тепловой режим.
- Итог подтверждают на стенде: реверс, повторяемость, нагрев, виброакустика.
Термины и модель ошибки позиционирования
Мертвый ход (люфт, при первом упоминании), зона перемещения при реверсе, в которой движение привода еще не дает полезного обратного перемещения рейки.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Plastic Steel Putty (A) 10110, 500 г4 750 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Devcon Plastic Steel 5-Minute Putty (SF) 10240, 454 г10 800 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Боковой зазор, геометрический параметр зацепления между рабочими боковыми поверхностями зубьев. Он описывает только геометрическую часть мертвого хода.
Упругая податливость, деформация зубьев, вала, опор и основания под нагрузкой; она добавляет реверсную ошибку, но не равна геометрическому зазору.
Погрешность позиционирования, суммарный результат геометрии, упругости, износа, температуры, монтажа и управления.
Суммарный мертвый ход по углу шестерни:
Δφ_Σ = Δφ_геом + Δφ_упр + Δφ_изн + Δφ_темп + Δφ_монтЛинейная форма по рейке через делительный радиус r, м:
Δx_Σ = r · Δφ_ΣГраницы применимости расчетных формул
Ниже приведенные зависимости для геометрической части корректны при допущениях: малые зазоры, квазистатический режим, отсутствие ударного контакта и отрыва зубьев, стабильная смазка, учет только геометрического вклада без упругих и динамических эффектов.
Если привод работает с высокими ускорениями, ударным реверсом или заметным термоградиентом, расчет дополняют динамической и тепловой моделью, а также стендовой калибровкой.
Откуда берется мертвый ход в реечной передаче
Геометрический вклад задается погрешностями профиля, шага и монтажа. Упругий вклад зависит от жесткости контура «шестерня, вал, подшипники, корпус, рейка, база». Износной вклад растет при загрязнении, дефиците смазки и перетяге. Температурный вклад связан с расширением материалов и градиентом температуры вдоль рейки. Монтажный вклад формируют несоосность, перекос и недостаточная жесткость базы.
Алгоритм выбора схемы компенсации по ТЗ
- Задать целевые метрики: допустимый мертвый ход (мм), повторяемость (мкм), скорость (м/с), доля реверсов, ресурс, регламент обслуживания.
- Отфильтровать по точности реверса: для высокоточных реверсивных осей приоритет у двухшестеренной схемы с регулируемым преднатягом.
- Отфильтровать по скорости и нагрузке: при ударных режимах учитывать демпфирование и тепловой резерв.
- Проверить сервисные ограничения: доступность регулировки, периодичность перенастройки, чувствительность к загрязнению.
- Сформировать shortlist из 2–3 схем и выполнить расчет преднатяга, контакта и теплового режима.
| Домен | Рекомендуемая схема | Ограничения |
|---|---|---|
| CNC, высокий класс точности | Двухшестеренная с регулируемым преднатягом, при необходимости с программной коррекцией | Высокие требования к базе и настройке |
| Робототехника, высокая динамика | Разрезная шестерня или упругая схема | Контроль стабильности преднатяга по температуре |
| Тяжелые приводы, ударные циклы | Регулируемое межосевое + гидро/пневмоподжим | Сложнее обслуживание, выше требования к герметичности |
| Общепромышленное оборудование | Регулируемое межосевое | Ограниченная точность реверса |
Конструктивные схемы: сравнение и обслуживаемость
| Метод | Эффективность | Сложность | Обслуживание | Критерий обслуживания |
|---|---|---|---|---|
| Двухшестеренная с преднатягом | Высокая | Средняя | Среднее | Периодическая проверка момента преднатяга |
| Разрезная шестерня | Средняя–высокая | Низкая–средняя | Среднее | Контроль упругого элемента и износа |
| Регулируемое межосевое | Средняя | Низкая | Низкое | Редкая перенастройка по износу |
| Упругий поджим | Средняя | Низкая | Среднее | Контроль просадки пружины |
| Гидро/пневмокомпенсация | Высокая | Высокая | Высокое | Контроль давления и герметичности |

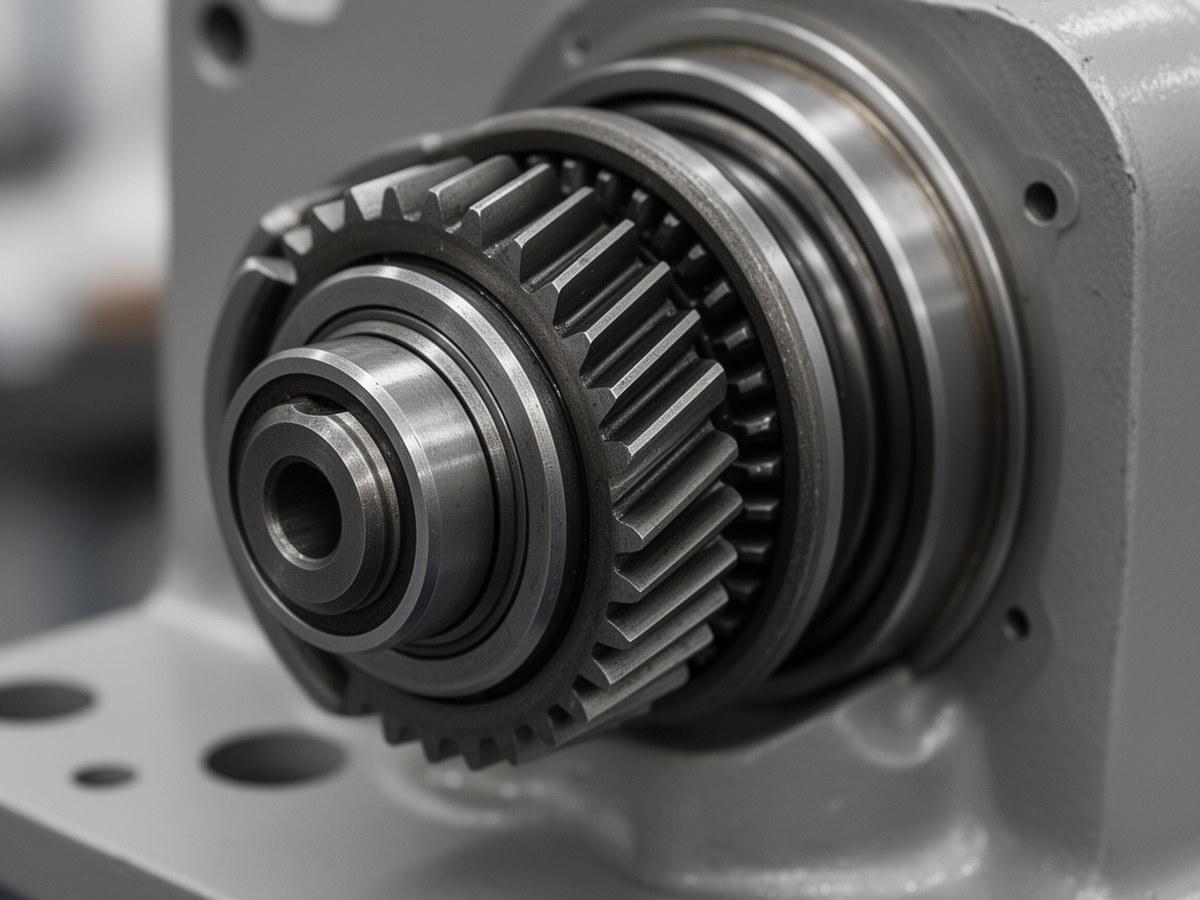

Двухшестеренная схема компенсации
Разместить перед таблицей сравнения методов для визуальной привязки к расчету преднатяга.
Расчетный минимум: боковой зазор, преднатяг, контакт
Обозначения: j_n, нормальный боковой зазор, м; α, угол профиля, рад; m, модуль, м; z, число зубьев; r = mz/2, делительный радиус, м; F_t, окружная рабочая сила, Н; F_pr, сила преднатяга, Н.
Геометрическая часть углового мертвого хода:
Δφ_геом ≈ j_n / (r · cos α)Линейный эквивалент:
Δx_геом ≈ j_n / cos αДля преднатяга двухшестеренной реечной передачи:
Нижняя граница преднатяга: при реверсном тесте (серия циклов) зона нечувствительности и повторяемость должны укладываться в ТЗ.
Верхняя граница преднатяга: после прогрева не допускаются аномальный рост температуры корпуса, тока холостого хода и падение КПД; дополнительно выполняется проверка контакта:
На практике k_p = 0.10…0.30 используют как стартовый диапазон, а финальную настройку преднатяга реечной передачи выполняют по реверсной повторяемости и тепловому режиму на стенде.
Материалы и термообработка
| Пара материалов | Твердость поверхности | Режим упрочнения | Применение |
|---|---|---|---|
| Легированная сталь/легированная сталь | 50…58 HRC | ТВЧ или объемная закалка | Средние нагрузки |
| Цементируемая сталь/цементируемая сталь | 58…62 HRC | Цементация + закалка + отпуск | Точные реверсивные оси |
| Азотируемая сталь/азотируемая сталь | 60…70 HRC экв. | Азотирование | Минимизация деформаций |
| Сталь/бронза | 45…55 HRC + HB | Закалка стали | Плавность, умеренная нагрузка |
Допуски, сборка и температурная компенсация
Критичны: несоосность опор, перекос рейки, жесткость монтажной базы, повторяемость затяжки крепежа. Эти факторы напрямую увеличивают Δx_монт и могут свести к нулю эффект от правильного расчета преднатяга.
Для длинных осей учитывают температурную компенсацию реечной передачи: локальный нагрев меняет рабочий зазор по длине. В точных системах задают режим прогрева и контролируют температуру вблизи зацепления.
Мини-чеклист первичной настройки
- Вводить преднатяг ступенчато, в 2–4 шага с фиксацией метрик на каждом.
- Контроль тока ХХ: рост после настройки не более 10–15% относительно базовой сборки.
- Контроль нагрева: в первые 30 минут при номинальной скорости рост температуры корпуса без резкого ускорения тренда.
- Шум/вибрация: отсутствие новых выраженных тональных пиков и ударного отклика на реверсе.
Типовые ошибки и диагностика люфта реечной передачи
| Симптом | Что проверять | Вероятная причина |
|---|---|---|
| Рост мертвого хода после приработки | Преднатяг, смазка, износ зубьев | Недостаточный преднатяг или деградация пары |
| Перегрев и рост тока ХХ | Контакт по длине, соосность, момент преднатяга | Избыточный преднатяг, перекос |
| Удар на реверсе | Жесткость опор, фактический зазор, управление | Плавающий мертвый ход, слабая база |
| Зоны «туго/свободно» | Прямолинейность рейки и базы | Монтажная ошибка |
| Дрейф после прогрева | Температурное поле и компенсация | Некомпенсированный термоградиент |
Валидация реверса и повторяемости на стенде
Компактный протокол приемки: (1) реверс на малом ходе с измерением зоны нечувствительности, (2) серия циклов на повторяемость, (3) температурный прогон, (4) контроль виброакустики и тока ХХ, (5) повторный замер после приработки.
В эксплуатации фиксируют тренды: мертвый ход, ток, температура, RMS-вибрация и шум. Для большинства осей рост тренда информативнее разового значения.
Методическая опора
Для проектной верификации и оформления расчета обычно опираются на профильные ГОСТ/ISO по цилиндрическим зубчатым передачам (терминология, точность, расчет контактной выносливости) и базовые учебники по деталям машин. Конкретный набор документов выбирают по отраслевому ТЗ и внутреннему стандарту предприятия.
