Регулировка преднатяга подшипниковых узлов в процессе работы применяется, когда обычной настройки при сборке недостаточно. Система изменяет предварительное нагружение с учётом температуры, износа, скорости вращения, внешней нагрузки и требований к точности. Цель не в том, чтобы «затянуть сильнее», а в том, чтобы удерживать рабочий зазор, жёсткость и тепловой режим в допустимых пределах.
- Преднатягом называют предварительное нагружение, которое устраняет люфт и создаёт начальную упругую деформацию в контактах.
- Недостаточный преднатяг ведёт к вибрациям, потере точности и ударным нагрузкам.
- Чрезмерный преднатяг повышает момент трения, температуру, износ и риск усталостных повреждений.
- Регулируемая система должна иметь исполнительный механизм, датчики, контроллер и понятный алгоритм ограничения усилия.
Что такое преднатяг подшипникового узла
Преднатяг подшипника представляет собой осевую или радиальную предварительную нагрузку, приложенную к элементам узла до появления основной рабочей нагрузки. В подшипниках качения она вызывает упругую деформацию дорожек и тел качения, за счёт чего уменьшается относительное перемещение колец и повышается жёсткость опоры.
У подшипникового узла различают три состояния. Зазор означает, что между элементами есть возможное перемещение без заметного сопротивления. Осевой зазор проявляется вдоль оси вала, радиальный зазор, в поперечном направлении. Нулевой зазор означает отсутствие свободного люфта, но без выраженного предварительного нагружения. Преднатяг означает отрицательный зазор: элементы уже сжаты заданной силой, поэтому узел сопротивляется перемещению с самого начала нагружения.
Момент затяжки гайки или болта не равен преднатягу. Он может быть только косвенным способом настройки. Фактическая сила зависит от резьбы, трения, посадок, геометрии распорных элементов, смазки и температурного состояния узла.

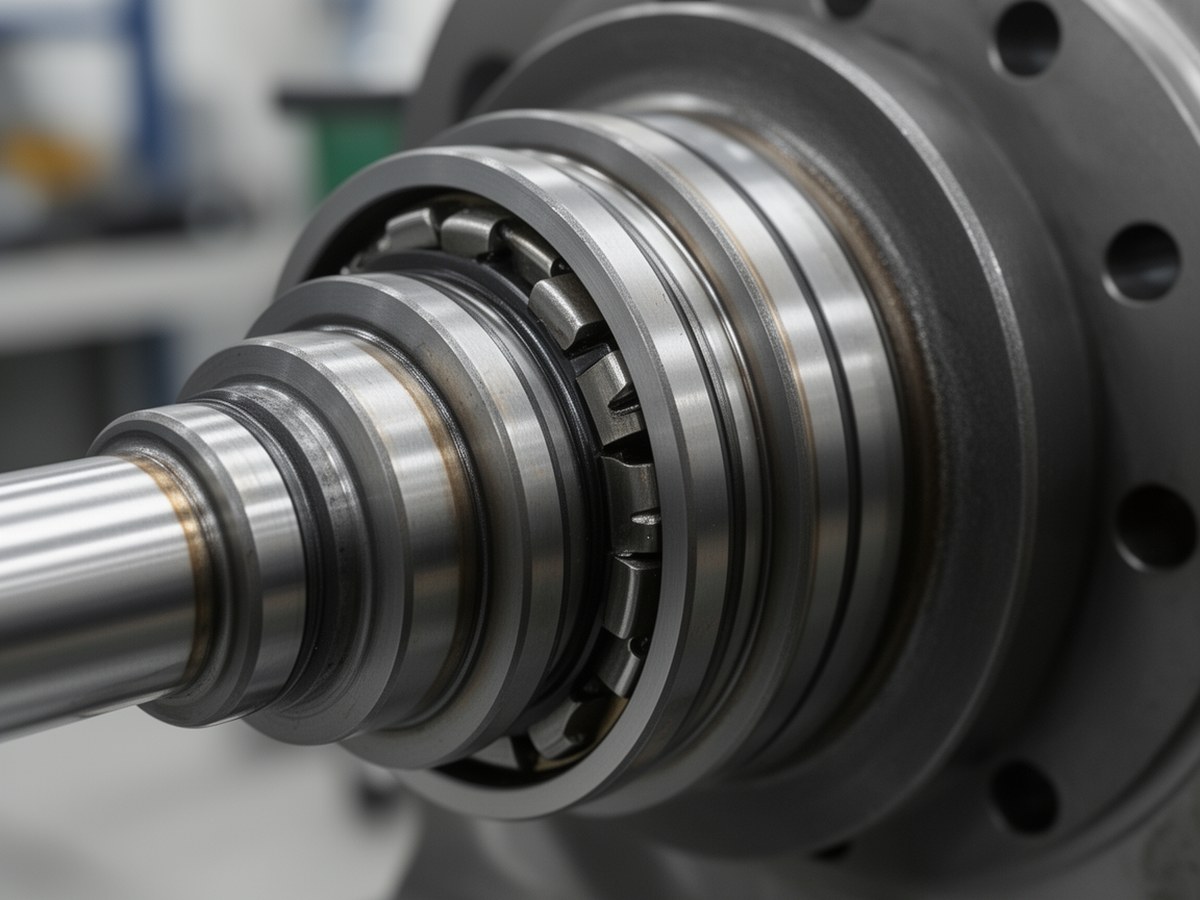

Схема регулируемого осевого преднатяга
Изображение помогает пояснить различие между зазором, нулевым зазором и преднатягом.
Чем рабочая регулировка отличается от регулировки при сборке
При сборке задают исходное состояние узла: подбирают прокладки, распорные втулки, регулировочную гайку, пружину или посадку. Такая регулировка рассчитана на заранее известный режим.
Регулировка подшипников в процессе работы решает другую задачу: она компенсирует изменения уже работающего механизма. Контроллер или оператор корректирует преднатяг при нагреве, изменении скорости, нагрузке, износе или появлении признаков люфта. Поэтому рабочая система требует обратной связи и ограничений по усилию, температуре и перемещению.
Зачем регулировать преднатяг в процессе работы
- Нагрев: вал, корпус и кольца подшипника расширяются неодинаково, поэтому исходный зазор может уменьшиться или преднатяг может вырасти.
- Износ: контактные поверхности, посадочные места и регулировочные элементы постепенно меняют геометрию, появляется люфт.
- Переменная нагрузка: один и тот же узел может работать в режимах точного позиционирования, разгона, торможения и ударной нагрузки.
- Изменение скорости: на высоких оборотах лишний преднатяг увеличивает тепловыделение, а на малых оборотах может требоваться большая жёсткость.
- Требования к точности: шпиндельные узлы, поворотные столы и робототехника чувствительны к микроперемещениям и вибрациям.
Постоянный, переменный и адаптивный преднатяг
Постоянный преднатяг
Задаётся при сборке и в нормальной работе не меняется. Подходит для стабильных нагрузок, умеренных скоростей и хорошо прогнозируемого теплового режима.
Переменный преднатяг
Меняется по команде оператора, по режимной карте или по простому алгоритму, например в зависимости от скорости вращения или температуры корпуса.
Адаптивный преднатяг
Корректируется по обратной связи от датчиков. Контроллер оценивает состояние подшипникового узла и поддерживает целевой диапазон силы, перемещения, вибрации или температуры.
Основные типы систем регулировки
Выбор схемы зависит от требуемого усилия, скорости реакции, точности, доступного места, условий среды и допустимой сложности обслуживания. Универсальной системы нет: решение подбирают под конкретный подшипниковый узел и режим работы.
| Тип системы | Принцип | Преимущества | Ограничения | Типичные применения |
|---|---|---|---|---|
| Механическая | Гайки, клинья, эксцентрики, упругие элементы | Высокая жёсткость, понятная конструкция, хорошая фиксация положения | Ограниченная скорость реакции, чувствительность к трению и износу | Редукторы, узлы с редкой корректировкой |
| Электромеханическая | Сервоприводные гайки, винтовые пары, клиновые механизмы с приводом | Точная дозированная подстройка, удобная интеграция с ЧПУ и ПЛК | Нужны место для привода, защита передачи и контроль положения | Поворотные столы, шпиндели, робототехнические узлы |
| Гидравлическая | Давление жидкости создаёт осевое усилие через поршень, мембрану или кольцевую камеру | Большие усилия, плавная регулировка, равномерное распределение нагрузки | Нужны герметичность, источник давления, контроль утечек | Опорно-поворотные устройства, тяжёлонагруженные опоры |
| Пневматическая | Сжатый воздух воздействует на актуатор или упругую камеру | Простота, чистая среда, быстрая реакция при малых и средних усилиях | Сжимаемость воздуха снижает жёсткость и точность поддержания силы | Лёгкие узлы, вспомогательные механизмы, чистые производства |
| Электромагнитная | Усилие создаётся магнитным полем или электромагнитным актуатором | Очень быстрая реакция, точное электронное управление, отсутствие рабочей жидкости | Ограниченное усилие, тепловыделение катушек, зависимость от питания | Высокодинамичные узлы, мехатроника, исследовательские установки |
| Гибридная | Сочетание базовой механической настройки и тонкой гидравлической, пневматической или электрической коррекции | Баланс жёсткости, диапазона усилий и управляемости | Более сложная диагностика, больше компонентов и отказных состояний | Шпиндели, робототехника, точные поворотные узлы |
Компоненты системы
Регулировка преднатяга подшипниковых узлов в процессе работы требует замкнутой системы, в которой силовая часть, измерение и управление согласованы между собой.
| Компонент | Функция | На что обратить внимание |
|---|---|---|
| Подшипниковый узел | Воспринимает рабочие нагрузки и передаёт их на корпус или вал | Тип подшипника, схема установки, посадки, смазка, тепловые пути |
| Исполнительный механизм | Создаёт или изменяет усилие преднатяга | Диапазон усилия, ход, скорость реакции, повторяемость |
| Силовая передача | Передаёт нагрузку к кольцам или распорным элементам | Жёсткость, соосность, равномерность приложения силы |
| Датчики | Измеряют прямые или косвенные признаки преднатяга | Стабильность сигнала, температурный дрейф, защита от вибраций |
| Контроллер | Обрабатывает данные и выдаёт управляющее воздействие | Фильтрация, ограничения, отказобезопасные состояния |
| Алгоритм управления | Определяет, когда и как менять преднатяг | Целевой параметр, допустимый диапазон, реакция на аварийные признаки |
Контроль параметров и алгоритмы управления
Преднатяг редко измеряется напрямую в каждом рабочем режиме. На практике используют комбинацию прямых и косвенных параметров. Чем выше цена ошибки, тем больше независимых признаков требуется для контроля.
| Параметр | Тип датчика или источник | Что показывает | Ограничение |
|---|---|---|---|
| Сила | Тензодатчик, кольцевой датчик нагрузки, пьезодатчик | Самую прямую оценку предварительного нагружения | Сложная интеграция в жёсткий компактный узел |
| Осевое перемещение | Индуктивный, ёмкостной, оптический датчик, индикаторный контроль | Изменение положения колец, вала или распорного элемента | Нужно учитывать упругие деформации корпуса и вала |
| Температура | Термопара, RTD, встроенный температурный датчик | Тепловую нагрузку и риск роста преднатяга | Температура корпуса запаздывает относительно зоны контакта |
| Вибрация | Акселерометр, вибродатчик | Люфт, нестабильность контакта, дефекты дорожек или тел качения | Сигнал зависит от скорости, нагрузки и соседних механизмов |
| Момент или ток привода | Данные сервопривода, датчик тока, датчик момента | Рост сопротивления вращению и трения | Параметр косвенный, зависит от передачи и режима нагрузки |
| Давление среды | Датчик давления в гидро- или пневмолинии | Управляющее воздействие исполнительного механизма | Давление не всегда равно фактической силе на подшипнике из-за потерь и деформаций |
По сложности алгоритмы можно разделить на несколько режимов. Ручная корректировка применяется при наладке или редких изменениях режима. Управление по заданному давлению удобно для гидравлических и пневматических систем, но требует учёта потерь и упругости. Управление по заданному перемещению подходит для электромеханических схем, где важна повторяемость положения. Адаптивная регулировка по состоянию узла использует несколько признаков сразу: температуру, вибрацию, ток привода, давление и перемещение. Такой режим помогает выполнять температурную компенсацию и снижать риск перегрева.
Конкретные допустимые значения преднатяга берут из документации производителя подшипника и расчёта узла. Универсального безопасного значения для всех конструкций не существует.
Инженерные зависимости и ограничения расчёта
Ниже приведены справочные зависимости, которые помогают оценить порядок величин. Точный расчёт зависит от типа подшипника, схемы установки, контактной геометрии, посадок, смазки, температурного поля и спектра рабочих нагрузок.
Гидравлическое усилие преднатяга
F = P · Aгде F: осевое усилие, P: давление рабочей жидкости, A: эффективная площадь поршня, мембраны или кольцевой камеры. Для реального узла учитывают потери давления, трение уплотнений и упругие деформации деталей.
Оценка тепловыделения
Q ≈ Mтр · ωгде Q: тепловая мощность, Mтр: момент трения в подшипниковом узле, ω: угловая скорость. При увеличении преднатяга момент трения обычно растёт, поэтому тепловой режим становится одним из главных ограничений.
Температурное изменение размера
ΔL = α · L · ΔTгде ΔL: изменение размера, α: коэффициент линейного расширения, L: исходный размер, ΔT: изменение температуры. Разная температура вала и корпуса может менять осевой зазор и фактический преднатяг.
Связь преднатяга с осевой жёсткостью
Ka = ΔF / Δδгде Ka: осевая жёсткость, ΔF: изменение осевой нагрузки, Δδ: соответствующее перемещение. Преднатяг повышает начальную жёсткость, но после определённого уровня выигрыш может сопровождаться непропорциональным ростом нагрева и снижением ресурса.
Признаки неправильного преднатяга
| Состояние | Типичные признаки | Возможные последствия |
|---|---|---|
| Недостаточный преднатяг | Люфт, осевое биение, вибрации, стук при смене направления нагрузки, ухудшение повторяемости позиционирования | Потеря точности, ударные нагрузки, микроперемещения, ускоренное развитие дефектов дорожек |
| Чрезмерный преднатяг | Рост температуры, увеличение тока привода, повышенный момент вращения, шум, быстрое ухудшение смазки | Перегрев, износ, усталостные повреждения, задиры, снижение ресурса подшипника |
| Нестабильный преднатяг | Плавающие параметры вибрации, повторяющиеся температурные циклы, нестабильная точность | Трудная диагностика, усталость соединений, риск ложных корректировок алгоритма |
| Неравномерный преднатяг | Локальный нагрев, перекос, повышенная вибрация в отдельных положениях поворота | Неравномерный износ, перегрузка части тел качения, потеря геометрической точности |
Критерии выбора схемы регулировки
Схему выбирают не по одному параметру, а по совокупности требований. Для высоких усилий и плавного управления обычно рассматривают гидравлику. Для компактных мехатронных узлов важны электромеханические или электромагнитные решения. Для простых и надёжных конструкций с редкой корректировкой часто достаточно механической схемы.
Нагрузка и жёсткость
Чем выше внешняя нагрузка и требования к точности, тем важнее жёсткая силовая цепь, равномерное приложение усилия и прямой контроль состояния узла.
Скорость и тепловой режим
На высоких оборотах лишний преднатяг быстро переходит в нагрев. Для шпинделей часто нужен режим снижения преднатяга при росте скорости.
Место для датчиков и актуаторов
Компоновка должна позволять разместить привод, датчики, кабели, магистрали и элементы защиты без ухудшения жёсткости узла.
Среда и обслуживание
Гидравлика требует контроля герметичности, пневматика зависит от качества воздуха, электромагнитные системы требуют стабильного питания и теплоотвода.
Отказобезопасность
При отказе управления узел не должен мгновенно переходить в опасное состояние. Часто базовый механический преднатяг дополняют управляемой тонкой коррекцией.
Ограничения и безопасность
Система регулировки должна учитывать не только рабочий диапазон, но и аварийные сценарии. Опасны отказ датчика, потеря давления, заклинивание актуатора, перегрев, обрыв питания и ложная интерпретация вибросигнала. Для таких случаев задают предел усилия, предел температуры, максимальную скорость изменения преднатяга и безопасное состояние, в которое узел переходит без разрушения или внезапной потери управляемости.
Типовые области применения
Шпиндельные узлы требуют баланса между жёсткостью, точностью вращения и тепловыделением. В таких узлах преднатяг может снижаться на высоких оборотах и повышаться в режимах силовой обработки или точного позиционирования.
Поворотные столы чувствительны к осевому и угловому люфту. Регулировка помогает поддерживать повторяемость позиционирования, особенно при переменной массе заготовки и смене направления момента.
Опорно-поворотные устройства работают с большими моментами и часто с неравномерной нагрузкой по окружности. Для ОПУ важны распределение усилия, контроль перекоса и температурная компенсация.
Редукторы используют регулировку для компенсации износа и сохранения правильного контакта в опорах валов. Обычно приоритетом становится ресурс и надёжность, а не максимальная скорость реакции.
Робототехнические узлы предъявляют требования к малому люфту, стабильной жёсткости и предсказуемой динамике. В компактных узлах часто применяют гибридные решения, где механическая настройка сочетается с датчиками состояния и электронным управлением.
Тяжёлонагруженные механизмы требуют устойчивости к ударным и переменным нагрузкам. В них регулировка преднатяга помогает ограничивать люфт, уменьшать перекос и продлевать ресурс опор при условии надёжного контроля усилия и температуры.
Практический вывод
Регулировка преднатяга подшипниковых узлов в процессе работы оправдана, когда изменение температуры, нагрузки или износа заметно влияет на точность, вибрации и ресурс. Хорошая система не просто создаёт усилие, а ограничивает его, измеряет состояние узла и корректирует преднатяг без выхода за тепловые и прочностные пределы. Поэтому проектирование начинается с понимания рабочего режима, а не с выбора актуатора.
