Регулировочные прокладки в разъёмных корпусах подшипников используют для точной установки деталей подшипникового узла: корпуса относительно основания, крышки относительно нижней части корпуса, уплотнений и элементов осевой фиксации. Правильно подобранный пакет прокладок помогает выдержать нужный зазор и положение вала, но не заменяет исправление неплоскостности основания, дефектов корпуса или неправильной посадки подшипника.
- Основная задача прокладок: компенсировать допуски и монтажные зазоры в пределах, предусмотренных конструкцией узла.
- Перед расчётом определяют место установки: под основанием корпуса, под крышкой, в зоне уплотнения или в осевой регулировке.
- Зазоры, осевую игру, толщины и моменты затяжки назначают по паспорту корпуса, подшипника, уплотнения и крепежа.

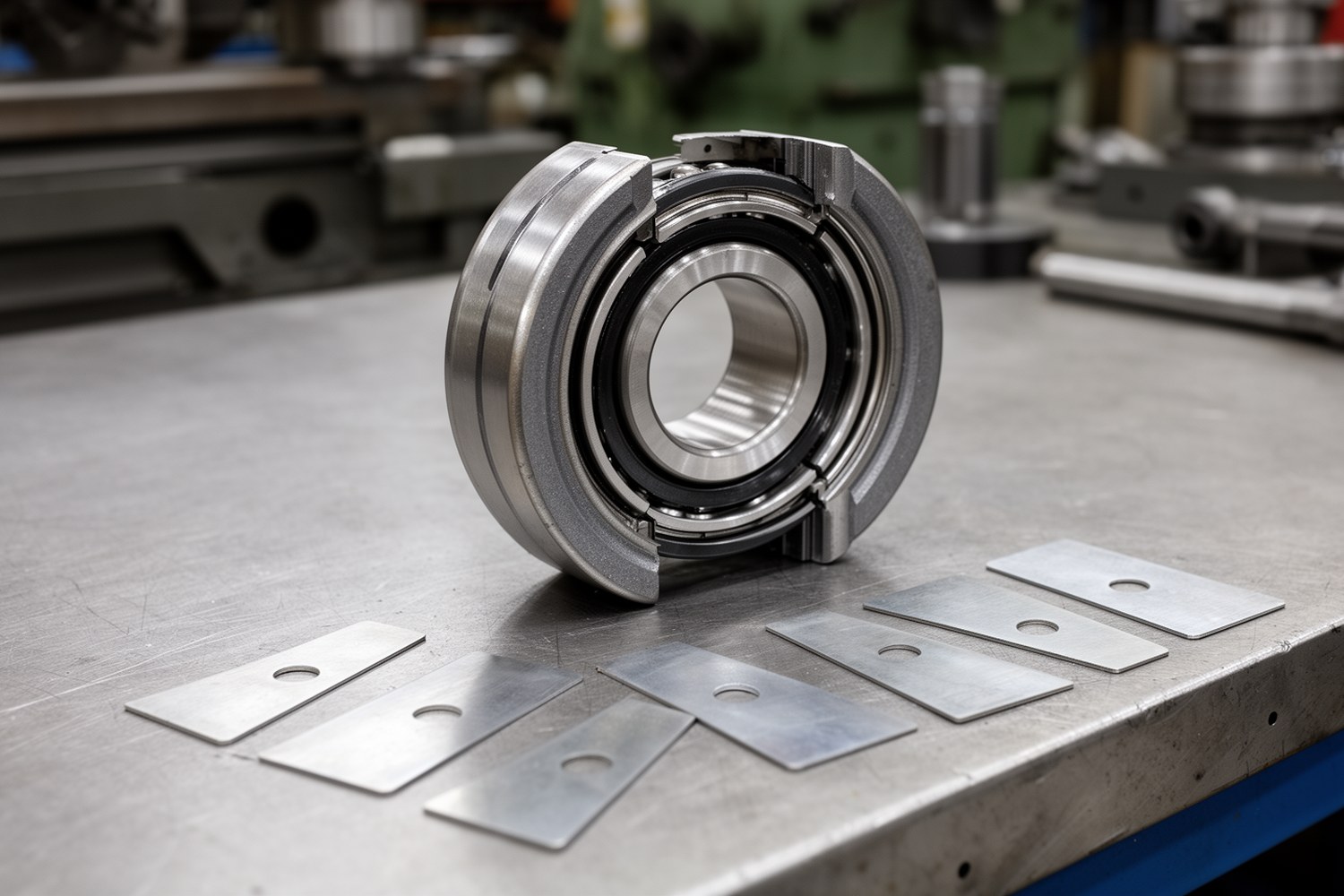

Что такое регулировочные прокладки
Регулировочной прокладкой называют плоский или наборный элемент заданной толщины, который устанавливают между сопрягаемыми поверхностями подшипникового узла. В разъёмных корпусах подшипников такие элементы применяют при монтаже, ремонте и выверке оборудования, когда нужно компенсировать разницу фактических размеров и получить заданное положение деталей.
В документации и на производстве встречаются термины «компенсационные прокладки», «калиброванные прокладки», «шимы», «набор прокладок» и «пакет прокладок». Смысл один: суммарная толщина набора должна соответствовать измеренному зазору и требуемому рабочему состоянию узла.
Прокладки не должны исправлять грубую неплоскостность основания, вмятины на корпусе, остатки краски, заусенцы или ошибку посадки подшипника на валу. Если геометрия узла нарушена, сначала устраняют причину, а затем подбирают регулировочный пакет.
Зачем они нужны в подшипниковом узле
Назначение регулировочных прокладок зависит от места установки. В одном случае они изменяют высоту центра корпуса относительно опорной поверхности, в другом задают положение крышки, в третьем помогают выдержать осевую игру или посадку уплотнения. Поэтому прокладки в одном корпусе могут выполнять разные функции.
| Место установки | Что регулирует | Основной риск | Что проверяют |
|---|---|---|---|
| Под основанием корпуса | Высоту и положение корпуса относительно опорной поверхности | Неполное перекрытие опоры, локальная деформация, перекос корпуса | Плоскостность, чистоту основания, площадь контакта, высоту оси |
| Между корпусом и крышкой | Положение крышки, зазор в зоне наружного кольца, обжатие уплотнений | Потеря зазора, деформация крышки при затяжке, нарушение посадки наружного кольца | Допустимость такой регулировки по документации, равномерность пакета, момент затяжки |
| В зоне уплотнений | Положение уплотнительного элемента и рабочий зазор | Утечка смазки, перегрев, износ уплотнения | Посадку уплотнения, отсутствие касания, состояние кромок |
| В узле осевой фиксации | Осевую игру или положение подшипника | Лишний преднатяг либо чрезмерное осевое перемещение | Фактическую осевую игру индикатором и требования паспорта |
Прокладки между корпусом и крышкой применяют только если такая регулировка предусмотрена конструкцией корпуса и документацией производителя. В ряде разъёмных корпусов изменение положения крышки прокладками может нарушить посадку наружного кольца или геометрию уплотнения.
Типы и материалы
Регулировочные прокладки выбирают по нагрузке, температуре, среде, требуемой точности и форме контактной поверхности. Для тяжёлых промышленных узлов чаще применяют металлические прокладки: стальные, нержавеющие, латунные или бронзовые. Полимерные варианты используют осторожно, потому что под нагрузкой и температурой возможны ползучесть и изменение толщины.
| Материал или конструкция | Когда применяют | Ограничения |
|---|---|---|
| Углеродистая сталь | Общепромышленные и нагруженные узлы при умеренном риске коррозии | Нужна защита от коррозии и осмотр поверхности |
| Нержавеющая сталь | Влажные, химические, пищевые и наружные установки | Выше стоимость; совместимость с сопрягаемыми материалами проверяют отдельно |
| Латунь или бронза | Узлы с требованиями к коррозионной стойкости, мягкому контакту или электрохимической совместимости | Прочность ниже, чем у стали; при высокой нагрузке возможны смятие и потеря толщины |
| Полимерные материалы | Лёгкие узлы, электроизоляция, вспомогательные регулировки | Ползучесть, старение, температурные ограничения, нестабильность размера |
| Фольгированные и наборные шимы | Точная настройка малым шагом толщины | Требуют аккуратной сборки, чистых поверхностей и защиты тонких слоёв от замятия |
По форме применяют плоские прокладки, U-образные элементы для установки без полного снятия крепежа, наборные комплекты из нескольких толщин и фольгированные прокладки с отслаиваемыми слоями. Клиновидные элементы допустимы только там, где они предусмотрены конструкцией или технологией выверки: ими нельзя произвольно компенсировать дефектную геометрию корпуса.

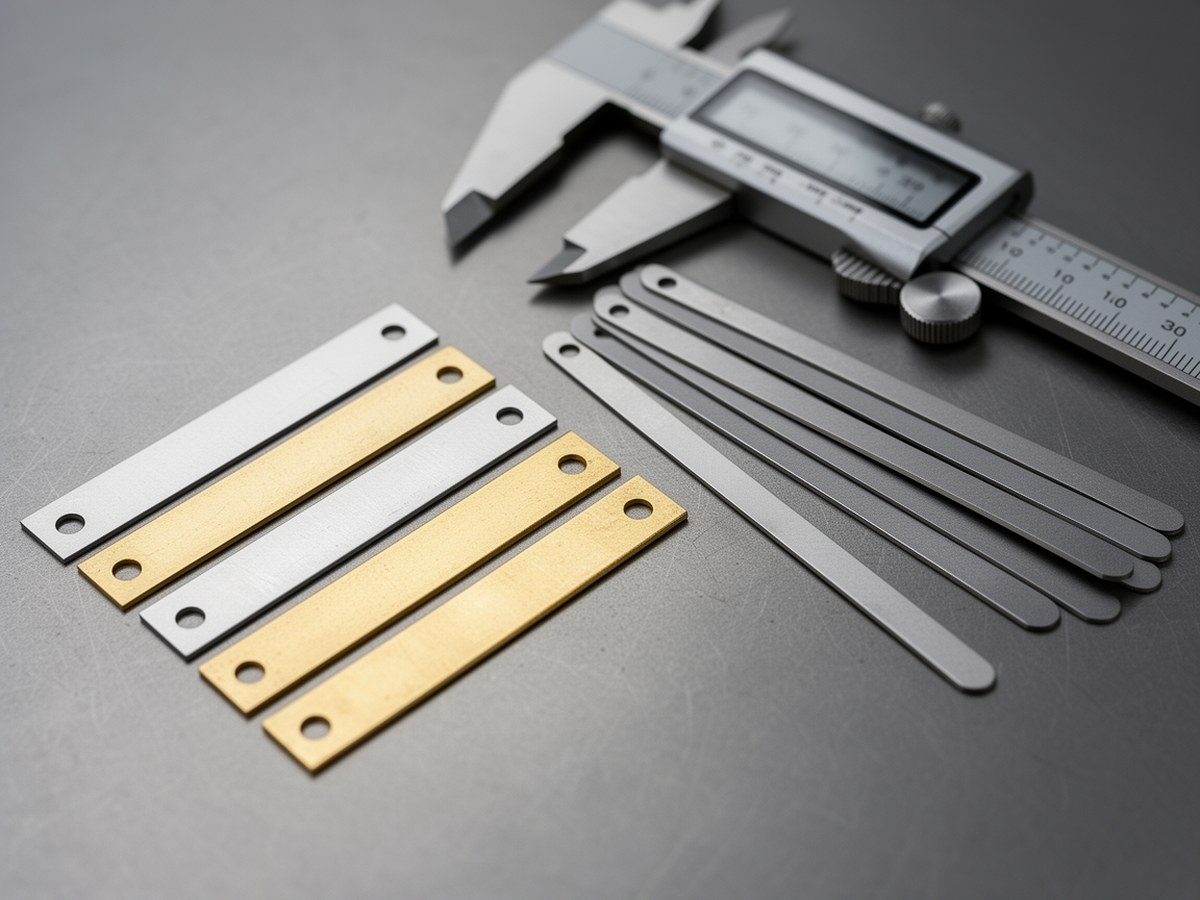

Контроль толщины прокладок
Изображение уместно рядом с разделом о материалах и точности, где объясняется различие между стальными, нержавеющими, латунными и наборными прокладками.
Как выбрать прокладки
Выбор начинают с условий работы узла: нагрузки на корпус, направления сил, рабочей температуры, влаги или агрессивной среды, требуемой точности регулировки и формы опорной поверхности. Рекомендации производителей корпусов и подшипников, например SKF, Schaeffler, Timken, NSK или NTN, используют как ориентир для конкретных типоразмеров и допустимых схем монтажа.
- Для прокладок под основанием важны полное перекрытие опорной зоны, симметричная установка и достаточная площадь контакта.
- Для прокладок в крышке важнее равномерность толщины по периметру и подтверждённая допустимость такой регулировки.
- Для осевой регулировки критичны фактическая осевая игра, отсутствие лишнего преднатяга и проверка после прогрева.
- Для уплотнений проверяют рабочий зазор, обжатие, отсутствие касания и совместимость материала с температурой и смазкой.
Нежелательно набирать пакет из большого числа очень тонких прокладок, если ту же толщину можно получить меньшим количеством более стабильных элементов. Многослойный пакет легче загрязнить, сместить или неравномерно обжать.
Расчёт толщины пакета
Расчёт регулировочных прокладок для разъёмного корпуса подшипника выполняют по фактическим измерениям. В простейшем случае суммарная толщина пакета равна измеренному зазору за вычетом требуемого рабочего зазора. Но эта зависимость не универсальна: знак, смысл зазора и направление корректировки зависят от конкретной схемы регулировки.
где S означает расчётную суммарную толщину пакета прокладок; Gизм означает измеренный монтажный зазор; Gраб означает требуемый рабочий зазор по документации на узел. Перед применением формулы нужно проверить по чертежу, что увеличение S меняет нужный зазор именно в требуемом направлении. Для другой схемы регулировки знак может быть обратным.
Если пакет состоит из нескольких прокладок, учитывают допуск каждой из них. При грубой оценке возможное отклонение суммарной толщины принимают как сумму предельных отклонений всех элементов пакета.
где ΔS означает возможное суммарное отклонение пакета; Δs1...Δsn означают предельные отклонения отдельных прокладок. Для ответственных узлов фактическую толщину проверяют микрометром, а не только по номинальной маркировке.
Короткий пример: если измеренный монтажный зазор составляет 0,80 мм, а по документации требуется оставить рабочий зазор 0,20 мм, ориентировочная толщина пакета составит 0,60 мм. Её можно набрать, например, прокладками 0,50 и 0,10 мм, после чего проверить фактическую толщину микрометром и убедиться, что такая схема регулировки допустима для данного корпуса.
При заметной разнице между температурой монтажа и рабочей температурой учитывают линейное расширение деталей. Поправка особенно важна для длинных базовых размеров, горячих корпусов, высоких скоростей и узлов с малым допустимым зазором.
где ΔL означает изменение размера; L означает базовый размер; α означает коэффициент линейного расширения материала; Tраб и Tмонт означают рабочую и монтажную температуры. Поправку применяют только после проверки, что она относится именно к регулируемому размеру в данной конструкции.
Если расчёт даёт отрицательную толщину, это не означает выбор «отрицательной прокладки». Обычно такой результат указывает на ошибку исходных размеров, неверно выбранную схему расчёта, несоответствие деталей или необходимость механической обработки, замены элемента либо проверки чертежа.
Инструмент для измерения
| Инструмент | Что проверяет | Типичная ошибка |
|---|---|---|
| Щупы | Локальный зазор между сопрягаемыми поверхностями | Измерение по грязной поверхности или только в одной точке |
| Микрометр | Фактическую толщину отдельной прокладки и всего пакета | Опора только на номинальную маркировку без проверки |
| Индикатор часового типа | Осевую игру, смещение и повторяемость положения | Слабое крепление стойки или измерение без устранения люфтов |
| Поверочная линейка или плита | Плоскостность основания и посадочных поверхностей | Попытка компенсировать грубую неплоскостность прокладками |
| Динамометрический ключ | Одинаковый момент затяжки крепежа | Неравномерная затяжка, создающая перекос корпуса или крышки |
Монтаж и контроль
Монтаж начинается с подготовки поверхностей. Опорная площадка корпуса должна быть чистой, без краски, стружки, заусенцев, следов ударов и рыхлой коррозии. Прокладки перед установкой осматривают на изгиб, смятие, расслоение, трещины и повреждение отверстий. Повторно использовать деформированные элементы не следует.
- Изучают чертёж, паспорт корпуса, инструкцию по подшипнику, схему фиксации и требования к уплотнению.
- Очищают основание, корпус, крышку и посадочные поверхности; при необходимости проверяют плоскостность поверочной линейкой или плитой.
- Измеряют фактический зазор щупами, индикатором часового типа или другим предусмотренным инструментом.
- Подбирают пакет по расчётной толщине, измеряют его микрометром и сверяют форму с контактной площадью.
- Устанавливают регулировочные прокладки под корпус симметрично, без складок, перекрытия отверстий, смещения кромок и попадания загрязнений между слоями.
- Затягивают крепёж равномерно: крест-накрест или в последовательности, указанной производителем корпуса.
- Проверяют свободное вращение вала, фактическую осевую игру, отсутствие касания уплотнений, нагрев, шум и вибрацию после пуска.
Первичный контроль выполняют после пробного вращения без рабочей нагрузки или на минимально допустимом режиме. Повторный контроль проводят после выхода узла на рабочую температуру: зазоры, шум и вибрация могут измениться после прогрева.
Способы фиксации подшипника на валу рассматривают здесь только в связи с их влиянием на осевую игру, зазор и преднатяг. Саму схему крепления внутреннего кольца выбирают по инструкции к подшипнику и валу.
Когда прокладки применять нельзя
Регулировочные прокладки не применяют как универсальный ремонтный материал. От установки следует отказаться, если расчётная толщина отрицательная, корпус имеет повреждения, основание требует механической обработки, посадка подшипника выполнена неверно или документация не предусматривает такую схему регулировки.
Также нельзя подкладывать узкие полосы только под один край корпуса, оставлять часть опорной поверхности без поддержки или компенсировать прокладками заметный перекос рамы. В таких случаях сначала восстанавливают геометрию основания, заменяют повреждённые детали или пересматривают конструкцию опоры.
Типичные ошибки
| Ошибка | Чем опасна | Как предотвратить |
|---|---|---|
| Грязь, краска или заусенец под прокладкой | Локальный перекос, потеря соосности, изменение зазора после затяжки | Очищать и осматривать поверхности до измерения и перед финальной сборкой |
| Слишком много тонких прокладок | Пакет сминается, расслаивается, хуже повторяет толщину после разборки | Собирать толщину минимальным разумным числом элементов |
| Неполное перекрытие опорной поверхности | Корпус получает местные напряжения и может деформироваться | Использовать прокладку по форме основания, без узких случайных вставок |
| Неравномерная затяжка крепежа | Крышку или основание перекашивает, появляется ложный преднатяг | Затягивать по инструкции и контролировать момент динамометрическим ключом |
| Повторное использование повреждённой прокладки | Фактическая толщина становится непредсказуемой | Заменять деформированные, надорванные и замятые элементы |
| Назначение зазора «по опыту» без паспорта | Риск перегрева, шума, вибрации и ускоренного износа | Сверять осевую игру, преднатяг и моменты затяжки с документацией |
Что проверять по документации
Универсальных значений для всех разъёмных корпусов подшипников нет. Одинаковая по толщине прокладка может быть допустимой в одном узле и ошибочной в другом, если отличаются тип подшипника, схема фиксации, скорость, температура, направление нагрузки или конструкция уплотнения.
По паспорту корпуса, подшипника и крепежа уточняют допустимую осевую игру, радиальный зазор после посадки, наличие или отсутствие преднатяга, последовательность затяжки, момент крепежа, требования к материалу прокладок и допустимые толщины. Для уплотнений отдельно смотрят рабочий зазор, глубину посадки и допустимое обжатие.
Качество монтажа регулировочных прокладок видно не только по правильному размеру на щупе. Узел должен свободно вращаться, сохранять заданную осевую игру, не перегреваться после пробного пуска, не давать необычного шума и не показывать роста вибрации после выхода на рабочую температуру. Если после регулировки симптомы остаются, причину ищут не только в прокладках, но и в посадке подшипника, состоянии вала, основании, смазке и уплотнениях.
