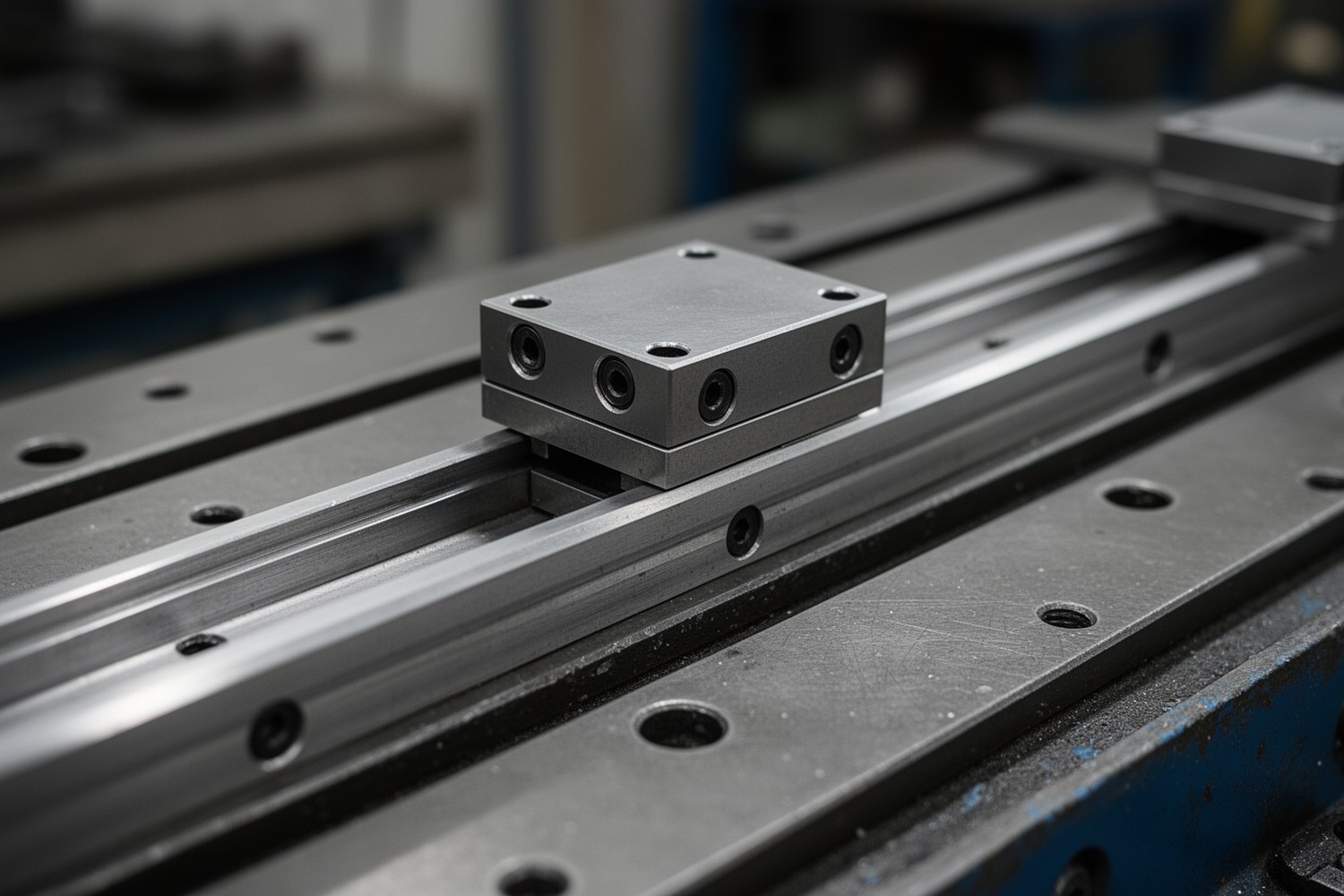

Линейные направляющие рельсового типа состоят из профильного рельса и каретки (линейного блока), где нагрузка передается через тела качения. Такие узлы применяют в станкостроении, ЧПУ, робототехнике и автоматизации, когда критичны точность позиционирования, жесткость и ресурс.
- Ключевые параметры: динамическая и статическая грузоподъемность (C и C0), преднатяг, класс точности, допустимые Mx/My/Mz.
- Корректный подбор требует данных по циклу: нагрузки, скорости, ускорения, время под нагрузкой и условия среды.
- Отказы чаще связаны с монтажом и смазкой, чем с формальным «недостатком C».
Что такое рельсовая линейная направляющая и каретка
Профильная рельсовая направляющая задает траекторию и воспринимает контактные напряжения в паре «рельс, каретка». Каретка (линейный блок) перемещает нагрузку и содержит рабочие дорожки, рециркуляцию тел качения, уплотнения и смазочные каналы.
Преднатяг уменьшает микролюфт и повышает жесткость. Класс точности направляющих описывает геометрию пары (высота, прямолинейность, параллельность и др.). Это независимые параметры: высокий класс точности не заменяет корректный преднатяг.
Устройство и принцип работы
Рельс изготавливают из закаленной стали с шлифованными дорожками. В каретке шарики или ролики проходят рабочую зону и возвращаются по каналам рециркуляции. Торцевые и боковые уплотнения снижают попадание загрязнений, а смазка подается через каналы в область контакта.
При этом паспортные характеристики достижимы только при соблюдении требований к базам и сборке.
Номинальные C и C0 справедливы для конкретной серии и условий из каталога производителя. Коэффициенты X/Y/Z, показатели степени в ресурсной формуле и базовый пробег L0 берут только из документации выбранной серии.
Конструкция каретки и рельса

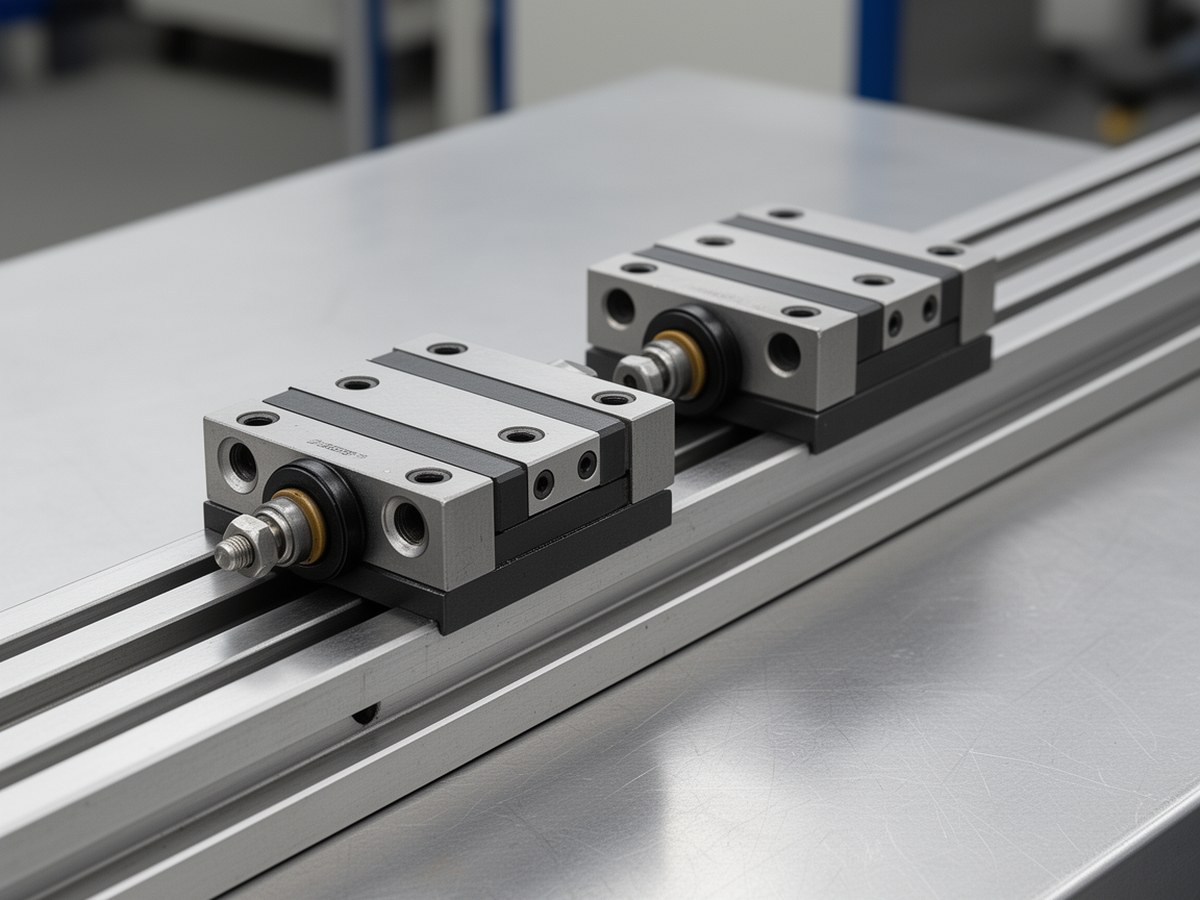

Фото уместно сразу после описания рециркуляции, уплотнений и смазочных каналов.
Типы кареток и исполнений
Шариковые каретки
Обычно обеспечивают высокую скорость, плавный ход и универсальность в автоматизации общего назначения.
Роликовые каретки
Ориентированы на повышенную жесткость и более высокие нагрузки при сопоставимом типоразмере, но чувствительнее к загрязнению и качеству баз.
| Критерий | Шариковые | Роликовые |
|---|---|---|
| Тип контакта | Преимущественно точечный | Преимущественно линейный |
| Жесткость | Средняя/высокая | Высокая |
| Грузоподъемность | Широкий диапазон | Обычно выше при равном габарите |
| Скорость | Чаще выше | Зависит от серии, нередко ниже предельной |
| Чувствительность к пыли | Умеренная | Повышенная в абразивной среде |
По исполнению применяют фланцевые и компактные блоки, стандартные и удлиненные версии, разные уровни преднатяга и уплотнений. Бренды (например HIWIN, THK, Bosch Rexroth, INA) рассматривают как рыночные примеры совместимых линеек.
Входные данные для выбора
До расчета фиксируют:
- силы Fx/Fy/Fz (Н, кН), включая технологические и инерционные компоненты;
- моменты Mx/My/Mz относительно расчетного центра опор;
- ход, скорость (м/с), ускорение (м/с²), профиль цикла;
- схему оси: число рельсов, число кареток, расстояния между ними;
- требуемую точность и жесткость;
- среду: пыль, стружка, СОЖ, влага, коррозия, температура, вибрации.
После сбора исходных данных переходят к расчету по компоновке, а не по одиночному блоку.
Алгоритм инженерного подбора
- Собрать ТЗ и цикл работы (нагрузки, скорость, ускорения, длительность режимов).
- Выбрать компоновку оси (2 рельса, 2–4 каретки и их база).
- Распределить силы и моменты между каретками для всех режимов, включая крайние положения.
- Определить эквивалентные нагрузки для каждой каретки и выбрать худший случай.
- Проверить динамику и ресурс L10 по серии.
- Проверить статическую грузоподъемность и статический запас s0.
- Проверить допустимые моменты по каталожной методике серии.
- Подтвердить точность, требования к монтажным базам, смазке и защите среды.
Базовые расчеты при подборе
Ниже приведены общие формы формул. Численные коэффициенты, показатель степени и L0 уточняют по каталогу производителя.
Эквивалентная динамическая нагрузка для одного режима. Коэффициенты X/Y/Z зависят от ориентации, типа нагружения и серии.
Эквивалент при переменном цикле, где s_i, путь (или эквивалентная доля наработки) в режиме i; p задается серией.
Номинальный ресурс, где p и базовый пробег L0 зависят от типа тел качения и методики производителя (для шариковых и роликовых серий значения различаются).
Проверка по статической грузоподъемности, где P0, эквивалентная статическая нагрузка на наиболее нагруженную каретку.
Упрощенная проверка по моментам: η_M ≤ 1. Для комбинированных случаев используют именно ту формулу суммирования, которую задает каталог серии.
Расчет выполняют для неблагоприятных положений и ускорений. При ударных режимах и реверсе вводят повышающие коэффициенты из каталога.
Точность, монтажные базы и параллельность
Класс точности (например N/H/P и аналоги у разных производителей) нормирует геометрию пары: отклонение высоты, прямолинейность, параллельность и разброс размеров между элементами. Чем выше класс, тем строже допуски и требования к базам.
На практике точность узла определяется суммой факторов: класс направляющей + качество монтажной базы + технология сборки.
- контролируют плоскостность и параллельность баз рельсов;
- исключают локальные задиры и перекосы;
- затягивают крепеж по схеме и моменту;
- проверяют равномерность хода по всей длине.
Нарушение параллельности между рельсами увеличивает контактные напряжения, шум и износ, даже при «правильных» C/C0.
Эксплуатация и обслуживание
Для большинства узлов применяют масло или пластичную смазку (часто NLGI 1–2), совместимую с материалом уплотнений и температурой. Смешивание несовместимых смазок может вызвать деградацию пленки и рост трения, поэтому переход между типами выполняют после очистки узла.
| Условия | Рекомендация | Интервал контроля |
|---|---|---|
| Чистая среда, умеренные нагрузки | Базовая схема смазки через каналы каретки | По регламенту серии, либо по пробегу |
| Пыль и мелкая стружка | Усиленные уплотнения, более частая подача смазки | Сокращение интервала в 2–3 раза |
| Высокая динамика | Контроль температуры, шума, стабильности пленки | Чаще базового интервала |
| Влага и коррозионная среда | Антикоррозионные исполнения, кожухи, очистка | Частый визуальный контроль |
Типовые неисправности и устранение
| Симптом | Вероятная причина | Проверка | Действие |
|---|---|---|---|
| Рост шума и вибрации | Недосмазка, загрязнение | Состояние дорожек и уплотнений | Очистка, корректная смазка, замена уплотнений при износе |
| Заедание на участке | Перекос рельсов, дефект базы | Параллельность и плоскостность баз | Переюстировка, повторная сборка по карте монтажа |
| Люфт и падение повторяемости | Износ, неверный преднатяг | Измерение люфта и усилия хода | Коррекция преднатяга или замена блока |
| Выкрашивание дорожек | Перегрузка, ударные пики | Сопоставление реальных нагрузок с расчетом | Пересчет, изменение компоновки или типоразмера |
| Коррозия | Влага, агрессивная среда | Осмотр дорожек и крепежа | Защитные исполнения, барьерная защита, сокращенный сервисный цикл |
Ограничения применения и защитные меры
В запыленных, стружечных, вибронагруженных и коррозионных зонах стандартной пары «рельс, каретка» обычно недостаточно.
Пыль и стружка
Используют гофрозащиту, скребки, каскадные уплотнения и вынос смазки в рабочую зону.
Вибрации и удары
Повышают жесткость базы, проверяют резонансы, увеличивают запас по C0 и корректируют преднатяг.
Коррозия
Применяют нержавеющие серии, покрытия и защитные кожухи, сервис делают чаще.
Температура
Проверяют вязкость смазки, тепловые деформации и допустимый диапазон уплотнений.
Итоговая проверка представляет собой баланс ресурса, жесткости, точности, скорости и условий среды для реального цикла, а не только для паспортных данных.
