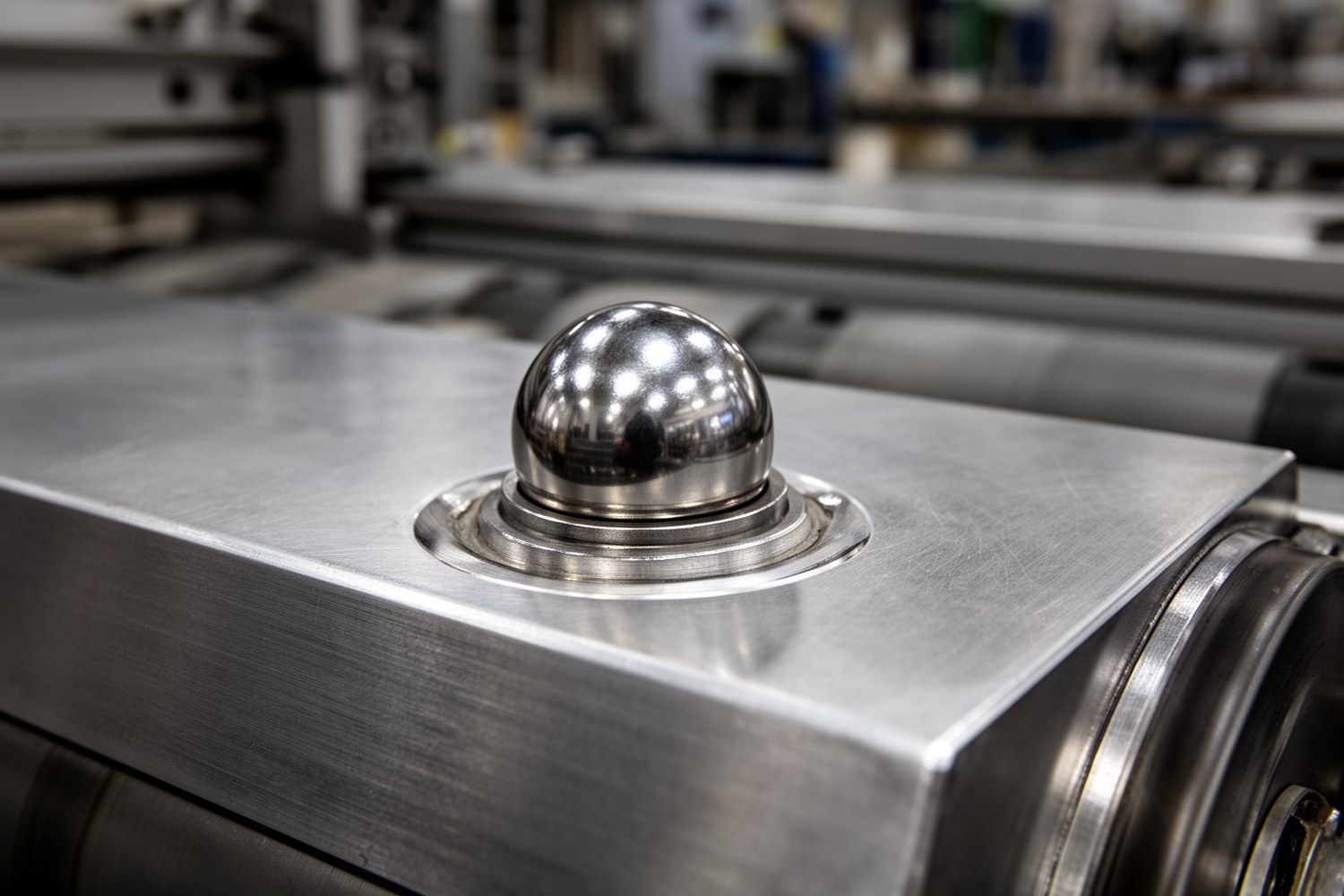

Установка встраиваемых шариковых опор позволяет интегрировать узлы перемещения в конвейерные линии, столы и направляющие системы (LSI). Эти опоры обеспечивают всенаправленное движение груза, чем отличаются от обычных линейных подшипников. Точность подготовки посадочных мест и соблюдение моментов затяжки напрямую влияют на распределение нагрузки и ресурс механизма. Ниже описан порядок монтажа промышленных шариковых опор с фланцем и гладких модификаций под запрессовку.
- Допуск отверстия под установку: H7.
- Отклонение от плоскостности: не более 0.05 мм на 100 мм.
- Радиальное биение после установки: не более 0.02 мм.
Требования к посадочным поверхностям и отверстиям
Качество подготовки монтажного гнезда определяет надежность фиксации и защищает корпус опоры от деформаций. Любые отклонения в геометрии посадочного места ведут к заклиниванию несущего шарика или быстрому износу узла. При проектировании систем для агрессивных сред посадочные места лучше выполнять из нержавеющей стали для защиты от контактной коррозии.
Loctite 243, 1000 мл23 500 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Loctite 243, 50 мл2 650 ₽ Без НДС
Loctite 454, 20 мл3 000 ₽ Без НДС
| Параметр | Допустимое значение | Метод контроля |
|---|---|---|
| Допуск диаметра отверстия | H7 (по номиналу опоры) | Нутромер микрометрический |
| Шероховатость поверхности (Ra) | ≤ 2.5 мкм | Профилометр |
| Твердость опорной поверхности | ≥ 45 HRC (при прямом контакте) | Твердомер |
| Отклонение от плоскостности | ≤ 0.05 мм на 100 мм длины | Поверочная линейка, щуп |
| Допуск параллельности осей | 0.05 мм | Лазерный уровень / индикатор |
Расчет распределения нагрузки
При расчете массива шариковых опор нужно учитывать неидеальную плоскостность перемещаемого груза (стального листа, паллеты, штампа). На практике объект никогда не опирается на все установленные узлы одновременно.
Правило трех опор: Независимо от общего количества элементов под объектом, при расчете нагрузки принимается условие распределения всего веса ровно на три точки контакта.
Требуемая грузоподъемность одной опоры вычисляется по формуле:
Где:
C: требуемая динамическая грузоподъемность одной опоры (кг);
M: максимальная масса перемещаемого груза (кг);
k: коэффициент условий эксплуатации (от 1.0 для чистых помещений до 1.5 при ударных нагрузках).
Правило 3-х опор
Схема распределения веса при неидеальной плоскостности груза.
Монтаж опор с фланцем
Опоры с крепежным фланцем фиксируются болтами или винтами. Главное требование при установке заключается в равномерном прилегании фланца к несущей поверхности без перекосов.
Очистить и обезжирить монтажную поверхность. Проверить плоскостность и поместить опору в посадочное отверстие.
Убедиться в плотном прилегании фланца к поверхности. При наличии уплотнительных колец проконтролировать их равномерное сжатие.
Затянуть крепеж крест-накрест динамометрическим ключом с учетом класса прочности болтов.
Рекомендуемые моменты затяжки для стандартного метрического крепежа:
| Размер резьбы | Класс прочности 8.8 | Класс прочности 10.9 |
|---|---|---|
| M6 | 10 Н·м | 14 Н·м |
| M8 | 25 Н·м | 35 Н·м |
| M10 | 50 Н·м | 70 Н·м |
| M12 | 85 Н·м | 120 Н·м |
Монтаж опор без фланца (запрессовка)
Гладкие цилиндрические опоры монтируются методом прессовой посадки. Величина натяга зависит от материала посадочного места. Избыточный натяг деформирует тонкостенный корпус и заклинивает центральный шарик.
| Материал посадочного места | Рекомендуемый натяг (мм) | Дополнительная фиксация |
|---|---|---|
| Сталь / Чугун | 0.01 – 0.02 | Не требуется (при строгом H7/p6) |
| Алюминиевые сплавы | 0.02 – 0.03 | Стопорное кольцо (DIN 472) |
| Полимеры / Пластики | 0.03 – 0.05 | Клеевая фиксация (анаэробный состав) |
Дополнительные способы фиксации:
- Стопорные кольца: Подходят для узлов с вибрационными нагрузками. Требуют проточки канавки в посадочном отверстии под кольцо стандарта DIN 472.
- Клеевая фиксация: Анаэробные составы для цилиндрических соединений (Loctite 638 и аналоги) применяются при прослабленных посадках или невозможности выдержать точный натяг.
Внимание: При запрессовке запрещено бить молотком по несущему шарику. Для установки применяется монтажная оправка из мягкого металла (алюминий, латунь) или прочного полимера (капролон). Инструмент должен опираться строго на внешний буртик стального корпуса, без контакта с центральным шариком.
Контроль параметров после установки
После сборки узел проходит инструментальный контроль для проверки рабочих характеристик.
Проверяется динамометром. Значение должно лежать в пределах 0.2–0.5 Н·м. Превышение говорит о деформации корпуса при запрессовке.
Измеряется индикатором часового типа. Допустимый предел составляет 0.02 мм.
Контролируется щупом или индикатором. Максимальное значение не должно превышать 0.05 мм.
Визуальный осмотр несущего шарика на предмет сохранения заводской смазки. При необходимости объем восполняется.
