Самоустанавливающиеся муфты для компенсации несоосности валов применяют там, где идеальная соосность недостижима в реальной эксплуатации. Их задача, передавать крутящий момент при ограниченных радиальных, осевых и угловых смещениях без резкого роста нагрузок на подшипники и уплотнения. Принцип простой: муфта компенсирует отклонения в допустимом диапазоне, но не должна использоваться как замена качественной центровки.
- Компенсирующая муфта работает в диапазоне паспортных смещений и температуры, а не «без ограничений».
- При выборе оценивают не только Tном, но и Tпик, цикличность, реверсы, вибрацию и динамическую несоосность после прогрева.
- Комбинированная несоосность обычно снижает допустимые значения по каждому отдельному виду смещения.
Назначение и границы применения самоустанавливающихся муфт
В инженерной практике эти термины лучше разделять. Самоустанавливающиеся муфты и компенсирующие муфты описывают способность узла работать при несоосности. Упругие муфты, отдельное подмножество, где компенсация достигается деформацией эластичного элемента и обычно сопровождается демпфированием.
Границы применимости определяются четырьмя блоками: крутящий момент, частота вращения, допустимые смещения муфты, долговечность в рабочем цикле. Если фактическая эксплуатация регулярно выходит за эти рамки, ресурс муфты и опор снижается непропорционально быстро.
Важно: высокая компенсационная способность не означает, что можно отказаться от центровки. Чем ближе узел к номинальной соосности, тем ниже дополнительная реакция на опорах и выше ресурс подшипников.
Виды несоосности валов и источники отклонений
Для расчёта и монтажа используют единые обозначения:
- Радиальное смещение Δr (мм): оси валов параллельны, но сдвинуты.
- Осевое смещение Δa (мм): относительное перемещение валов вдоль оси.
- Угловое смещение Δφ (°): оси валов пересекаются под углом.
- Комбинированная несоосность: одновременное действие Δr, Δa и Δφ.
Источники несоосности делят на монтажные и рабочие. Монтажные: погрешности базирования, мягкая лапа, перекос фундамента. Рабочие: температурные деформации, изменение нагрузки, износ подшипников, вибрация рамы, осевые перемещения ротора.
Схема видов несоосности
Разместить сразу после списка с определениями Δr, Δa и Δφ.

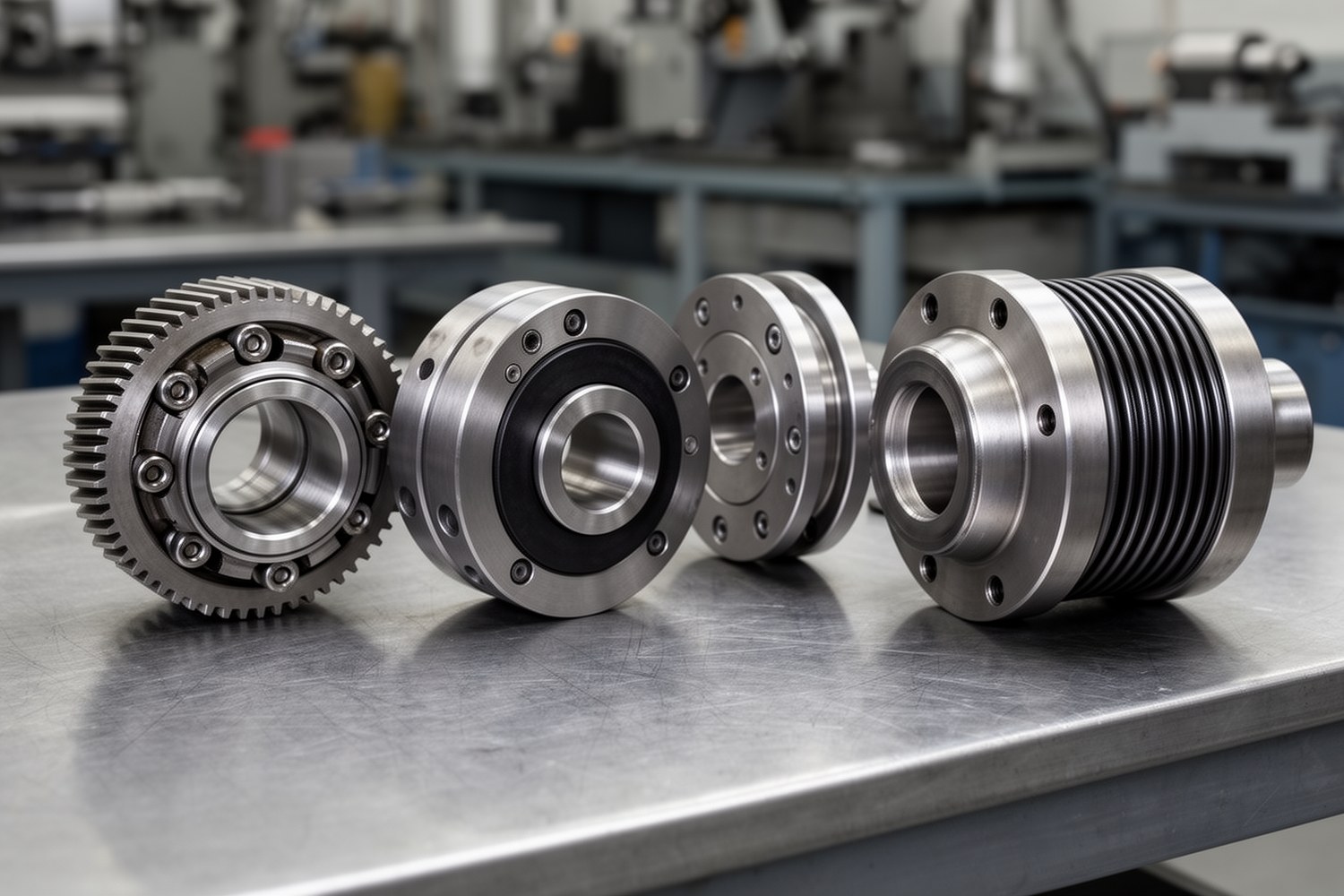

Классификация муфт по принципу компенсации
Зубчатые
Компенсация за счёт контактной геометрии зубьев и относительного перемещения в зацеплении. Высокий передаваемый момент, пригодны для тяжёлых приводов, требуют контроля смазки и износа.
Упругие (эластомерные)
Компенсация через деформацию эластичного элемента. Хорошее демпфирование, устойчивость к ударам, но есть ограничения по температуре и старению материала.
Мембранные/дисковые
Компенсация через упругий изгиб пакета дисков. Высокая торсионная жёсткость и точность, обычно низкое демпфирование, чувствительность к перегрузкам и монтажным ошибкам.
Сильфонные
Металлический сильфон обеспечивает безлюфтовую передачу и точную кинематику. Подходят для точных приводов, но имеют ограничения по ударным нагрузкам и амплитуде смещений.
Шарнирные/карданные
Компенсируют прежде всего угловое смещение. При этом учитывают кинематические ограничения: при одном шарнире возможна неравномерность угловой скорости, поэтому критична корректная компоновка.
Сравнение типов муфт по эксплуатационным критериям
| Тип муфты | Компенсация несоосности | Торсионная жёсткость k_t | Демпфирование | Люфт | Обслуживание | Типичные ограничения |
|---|---|---|---|---|---|---|
| Зубчатая | Δr/Δa/Δφ, средняя | Высокая | Низкое | Возможен | Смазка, контроль износа | Износ при высокой комбинированной несоосности |
| Эластомерная | Δr/Δa/Δφ, средне-высокая | Средняя | Высокое | Зависит от исполнения | Периодический осмотр вставки | Старение эластомера, температура |
| Мембранная/дисковая | Δr/Δa/Δφ, ограниченная по амплитуде | Очень высокая | Низкое | Обычно безлюфтовая | Контроль крепежа и усталости | Чувствительность к пиковым моментам |
| Сильфонная | Δr/Δa/Δφ, малая-средняя | Высокая | Низкое | Безлюфтовая | Контроль циклической наработки | Ограничение по ударам и виброудару |
| Карданная | Δφ высокая, Δr ограничено компоновкой | Средняя | Низкое | Зависит от шарниров | Смазка шарниров | Кинематические ограничения и требования к геометрии линии вала |
Практические пределы применимости типов муфт (качественные диапазоны)
| Сценарий | Чаще применяют | Почему | На что смотреть в первую очередь |
|---|---|---|---|
| Точный привод | Сильфонные, мембранные | Безлюфтовость и высокая k_t | Tпик, усталость, малые допустимые смещения |
| Тяжёлый привод | Зубчатые | Высокая нагрузочная способность | Смазка, износ, комбинированные смещения |
| Вибронагруженный привод | Эластомерные | Демпфирование и работа при ударах | Температура, старение эластомера, цикличность |
| Большие углы между валами | Карданные/шарнирные | Компенсация значительного Δφ | Кинематика, компоновка, ограничения по скорости |
Расчётная проверка применимости
Минимальный контур подбора состоит из пяти шагов.
- Определить Tном по мощности и скорости.
- Назначить Kреж по характеру нагрузки.
- Проверить Tрасч и Tпик относительно паспортных пределов муфты.
- Проверить допустимые Δr, Δa, Δφ с учётом их сочетания.
- Проверить скорость вращения n, балансировку и температурный диапазон.
Проверка по моменту
Tрасч = Tном × Kрежгде Tном в Н·м, Kреж выбирается по режиму, включая пуски, реверсы и ударные события.
Как назначать коэффициент режима Kреж
| Характер нагрузки | Ориентир по Kреж | Комментарий |
|---|---|---|
| Равномерная, редкие пуски | 1,1–1,3 | Стабильный момент, низкая цикличность |
| Умеренно циклическая, периодические пуски/остановы | 1,3–1,7 | Учитывают частоту циклов и реверсы |
| Ударная, частые пуски, реверсивная | 1,7–2,5 и выше по условиям | Проверяют не только Tрасч, но и Tпик, усталость, допустимое число циклов |
Диапазоны ориентировочные. Окончательно Kреж назначают по реальному профилю момента и требованиям изготовителя муфты.
Приближённая оценка эквивалентной несоосности
E = √[(Δr/Δrдоп)^2 + (Δa/Δaдоп)^2 + (Δφ/Δφдоп)^2]При E ≤ 1 режим обычно считают допустимым по смещению. Это инженерная оценка, она не заменяет паспортные кривые.
Правило для комбинированной несоосности: при одновременных Δr, Δa и Δφ нельзя принимать предельные значения каждого параметра отдельно. Используют совместные диаграммы и коэффициенты производителя для комбинации смещений.
Приближённая оценка дополнительной реакции на опорах
Fдоп ≈ k_r × Δr + k_a × Δa + k_φ × ΔφРазмерности: k_r в Н/мм, k_a в Н/мм, k_φ в Н/рад, а Δφ подставляют в радианах. Если угол задан в градусах, его переводят: Δφ(рад) = Δφ(°) × π/180. Эта оценка нужна для раннего сравнения вариантов, а не для точного расчёта подшипниковых реакций при несоосности.
Короткий пример подбора: от Tном и n до проверки Δr/Δa/Δφ
Исходные данные: Tном = 420 Н·м, n = 980 об/мин, нагрузка умеренно циклическая, Tпик = 700 Н·м, измеренные смещения в рабочем режиме: Δr = 0,22 мм, Δa = 0,9 мм, Δφ = 0,45°.
Шаг 1. Назначим Kреж = 1,5. Тогда Tрасч = 420 × 1,5 = 630 Н·м.
Шаг 2. Кандидат муфты должен удовлетворять одновременно: Tдоп ≥ 630 Н·м, Tпик.доп ≥ 700 Н·м, nдоп ≥ 980 об/мин.
Шаг 3. Проверка смещений выполняется по совместной диаграмме для комбинации Δr/Δa/Δφ. Если по отдельности все значения ниже паспортных, но по диаграмме комбинация не проходит, выбирают более подходящий тип и размер или улучшают центровку.
Вывод: решение считается корректным только при выполнении всех трёх групп проверок: момент, скорость и комбинированные смещения.
Почему падает ресурс в пределах паспорта
Даже при формально допустимых отдельных смещениях ресурс может снижаться из-за их одновременного действия, температурного дрейфа и циклических перегрузок. В таких условиях растут подшипниковые реакции при несоосности, усиливается вибрация, ускоряется износ уплотнений и смазки.
Статическая и динамическая центровка: что и когда измерять
- Статическая центровка: на холодном агрегате до пуска, фиксируют базовые Δr/Δa/Δφ.
- Динамическая центровка: после прогрева и выхода на рабочую нагрузку, фиксируют рабочие отклонения.
- Контрольная точка: если рабочие значения заметно отличаются от холодных, корректируют схему холодной настройки.
Практическое правило: центровка валов после прогрева обязательна для узлов, где есть тепловое удлинение, переменная нагрузка или жёсткое основание с неравномерным нагревом.
Алгоритм выбора по сценариям эксплуатации
Точный привод
Приоритет: безлюфтовость, высокая k_t, стабильная кинематика. Обычно рассматривают сильфонные или мембранные решения. Жёстко контролируют Δr/Δa/Δφ и Tпик.
Тяжёлый привод
Приоритет: высокий момент, стойкость к перегрузкам, ремонтопригодность. Часто применяют зубчатые конструкции с корректной смазкой и регулярным контролем износа.
Вибронагруженный привод
Приоритет: демпфирование и гашение ударов. Обычно выбирают упругие муфты с эластомерными элементами, с проверкой температуры и срока службы вставки.
Монтаж и контроль соосности при вводе в эксплуатацию
Практический чек-лист:
- Проверить состояние посадок, биение полумуфт и мягкую лапу.
- Выполнить первичную центровку с фиксацией Δr, Δa, Δφ.
- Проверить затяжку крепежа и отсутствие перекоса при окончательной сборке.
- Провести прогрев и повторный контроль в рабочем температурном окне.
- После выхода на нагрузку проверить вибрацию, температуру подшипников и уровень шума.
- Повторно оценить соосность после первых часов работы и после плановой остановки.
Типовые причины несоосности и меры компенсации
| Причина | Когда проявляется | Что делать |
|---|---|---|
| Погрешность монтажа | Сразу после пуска | Повторная центровка, контроль баз, устранение мягкой лапы. |
| Тепловое расширение | После прогрева | Учитывать тепловые сдвиги при холодной центровке, проверять в рабочем режиме. |
| Износ подшипников | На наработке | Диагностика вибрации, замена изношенных опор, повторная центровка. |
| Деформация основания | Под переменной нагрузкой | Усиление рамы, корректировка опор, контроль плоскостности. |
Ошибки подбора и монтажа, их последствия
| Ошибка | Наблюдаемый симптом | Последствие для узла |
|---|---|---|
| Выбор только по Tном без Kреж и Tпик | Перегрев муфты, ускоренный износ | Усталостный отказ муфты, рост простоев |
| Игнорирование комбинированной несоосности | Рост вибрации при нагрузке | Снижение ресурса подшипников и уплотнений |
| Отсутствие проверки после прогрева | Стабильный дрейф параметров | Хроническая перегрузка опор |
| Неверный тип муфты для режима | Люфт или ударность привода | Потеря точности, поломка соединений |
| Нарушение регламента обслуживания | Шум, течь смазки, коррозия | Преждевременный отказ и вторичные повреждения |
Итог
Корректный выбор компенсирующей муфты опирается на режим эксплуатации, а не только на геометрию монтажа. Если последовательно проверить Tрасч, Tпик, n, Δr/Δa/Δφ, рабочую температуру и динамику нагрузки, можно заметно снизить риск перегрева, вибрации и преждевременного износа подшипниковых узлов.
