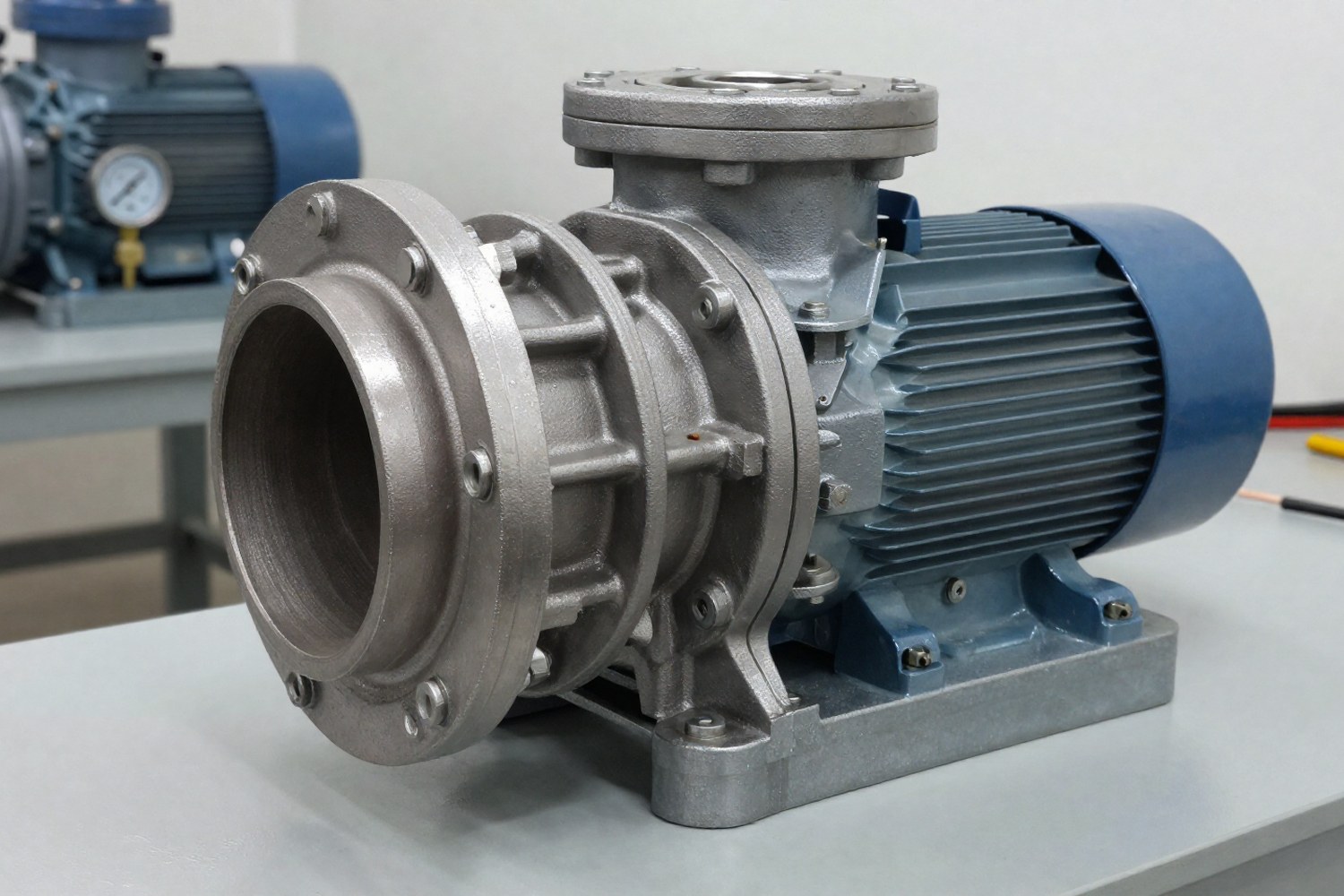

Санитарные насосы перекачивают жидкости, суспензии и пасты в пищевой, молочной, пивоваренной и фармацевтической отраслях. Их главная особенность, соответствие принципам санитарного инжиниринга: оборудование не становится источником контаминации и очищается без разборки.
Нормативная база и стандарты
Проектирование санитарного насосного оборудования регламентируется рядом международных и национальных стандартов. Основные документы фокусируются на гигиеническом дизайне, допустимых материалах и энергоэффективности.
| Стандарт / Организация | Назначение и область применения |
|---|---|
| 3-A Sanitary Standards (США) | Универсальные требования к санитарному дизайну оборудования для пищевой и молочной промышленности. Определяет допустимые углы подключения и длину "мертвых зон". |
| EHEDG (Европа) | Европейская группа гигиенического инжиниринга. Разрабатывает руководства по тестированию и валидации санитарного дизайна. Документ особенно важен для фармацевтики и косметики. |
| EN 13951-2012 (Россия/Европа) | Стандарт, регламентирующий требования безопасности к насосам для пищевых продуктов. Пришёл на смену EN 809 с учётом специфики пищевых сред. |
| ГОСТ 31369-2008 | Технологическое оборудование для пищевой промышленности. Определяет общие технические требования к санитарному исполнению. |
| FDA 21 CFR Part 11/177 (США) | Регулирует материалы, контактирующие с пищевыми продуктами (полимеры, эластомеры), и ведение электронных записей в фармацевтике. |
| USP Class VI (США) | Стандарт Фармакопеи США для пластмассовых компонентов, контактирующих с лекарственными препаратами. Требует отсутствия токсичности и цитотоксичности. |
При проектировании санитарных насосов критически важны два параметра, описанные в стандартах 3-A и EHEDG:
- Dead-leg (Мёртвая зона), участок трубопровода или корпуса насоса, где жидкость не омывается основным потоком и может застаиваться. Стандарты ограничивают длину таких участков (обычно не более 1,5D, где D, диаметр трубопровода), чтобы предотвратить размножение микроорганизмов.
- Angle of Connection (Угол подключения) — угол, под которым ответвление присоединяется к основному потоку. Для обеспечения самодренирования этот угол не должен превышать 45° (в идеале, 0° для тангенциального подключения).
Важно: Мёртвые зоны и острые углы подключения не позволяют провести эффективную CIP-мойку. Это прямое нарушение GMP в фармацевтике.
Требования к материалам и шероховатости
Материалы, контактирующие с продуктом, должны быть химически инертными, коррозионностойкими и обладать гладкой поверхностью. В пищевой и фармацевтической промышленности доминирует нержавеющая сталь; для уплотнений используются специализированные эластомеры и полимеры.
Металлы
Корпуса и рабочие органы делают из аустенитной нержавеющей стали. Выбор между марками 304 и 316L зависит от агрессивности среды.
| Материал | Характеристики | Применение в насосах | Ограничения |
|---|---|---|---|
| AISI 316L | Содержание молибдена (2-3%) обеспечивает стойкость к хлоридам и кислотам. Низкое содержание углерода (<0,03%) предотвращает межкристаллитную коррозию при сварке. | Корпуса, рабочие колёса, валы, контактирующие с агрессивными средами (кислоты, рассолы, морепродукты). | Высокая стоимость по сравнению с 304. |
| AISI 304 | Стандартная пищевая сталь. Хорошо сопротивляется органическим кислотам, но уязвима к хлоридам. | Внешние корпуса, насосы для воды, молока, пива, сладких напитков. | Не рекомендуется для сред с высоким содержанием хлора. |
Эластомеры и полимеры
Уплотнения, манжеты, диафрагмы, прокладки, изготавливают из материалов, устойчивых к перепадам температур и реагентам CIP-мойки. Выбор зависит от типа перекачиваемой жидкости и метода стерилизации.
| Материал | Температурный диапазон | Совместимость с CIP/SIP | Типичное применение |
|---|---|---|---|
| EPDM (Этилен-пропиленовый каучук) | -40°C … +150°C | Отличная стойкость к пару (SIP), щелочам. Плохая стойкость к маслам и углеводородам. | Молоко, соки, водные растворы, стерилизация паром. |
| FKM (Фторкаучук, Viton) | -20°C … +200°C | Отличная стойкость к маслам, жирам, кислотам. Умеренная стойкость к пару. | Жирные среды, масла, спиртовые растворы, агрессивная химия. |
| Silicone (Платиновый силикон) | -60°C … +230°C | Хорошая химическая инертность. Подвергается SIP, но чувствителен к истиранию. | Биологические жидкости, косметика, вязкие пасты. |
| PTFE (Фторопласт) | -200°C … +260°C | Максимальная химическая инертность. Не впитывает влагу и запахи. | Уплотнения в агрессивных кислотах, фармацевтические суспензии. |
| PEEK (Полиэфирэфиркетон) | -200°C … +260°C | Высокая механическая прочность и химическая стойкость. | Подшипники скольжения, компоненты без смазки, высокотемпературные среды. |
Требования к шероховатости поверхности (Ra)
Шероховатость внутренних поверхностей насоса влияет на способность к самоочищению и риск адгезии биоплёнок. Чем ниже Ra, тем сложнее микроорганизмам закрепиться на поверхности.
| Отрасль / Процесс | Требуемая шероховатость Ra (мкм) | Примечание |
|---|---|---|
| Общее пищевое производство | ≤ 0,8 мкм | Базовое требование санитарного дизайна. |
| Молочная промышленность | ≤ 0,6 мкм | Предотвращение отложения молочного камня (белка). |
| Пивоварение | ≤ 0,5 мкм | Защита от микробиологического загрязнения и окисления. |
| Фармацевтика (общее производство) | ≤ 0,4 мкм | Соответствие требованиям GMP. |
| Фармацевтика (стерильное производство) | ≤ 0,25 мкм | Асептические процессы, инъекционные препараты. |
Ключевые выводы по материалам:
- Для большинства пищевых сред оптимальна сталь AISI 316L с полировкой Ra ≤ 0,6 мкм.
- Выбор эластомера зависит от химии CIP: EPDM, для щелочей и пара, FKM, для масел и кислот.
- В фармацевтике стерильного производства требуются Ra ≤ 0,25 мкм и материалы с сертификацией USP Class VI.
Классификация санитарных насосов
Тип насоса выбирают по физико-химическим свойствам среды: вязкости, наличию твёрдых частиц, чувствительности продукта к сдвиговым нагрузкам и требуемому напору.
Центробежные насосы
Самый распространённый тип для пищевых жидкостей. Перекачивание происходит за счёт центробежной силы, создаваемой вращающимся рабочим колесом.
- Принцип действия: Жидкость поступает в центр колеса, разгоняется лопатками и выбрасывается через диффузор под давлением.
- Преимущества: Плавный поток, высокая производительность, простота конструкции, низкая стоимость.
- Ограничения: Не подходят для очень вязких сред (выше 1000–2000 мПа·с), могут повреждать чувствительные частицы (ягоды, овощи) из-за высокого сдвига.
- Применение: Молоко, соки, вода, пиво, сиропы, растворы API.
Роторно-кулачковые насосы (Lo-Blow)
Объёмные насосы с двумя синхронно вращающимися кулачковыми роторами. Считаются «золотым стандартом» для продуктов с частицами.
- Принцип действия: Кулачки вращаются в корпусе, создавая замкнутые полости, которые перемещают продукт от всасывания к нагнетанию. Роторы не контактируют друг с другом и с корпусом.
- Преимущества: Бережное отношение к продукту (минимальный сдвиг), способность перекачивать вязкие среды и жидкости с крупными включениями, высокая производительность.
- Ограничения: Чувствительность к абразивным частицам, более высокая стоимость обслуживания.
- Применение: Сыры, творог, фрукты в сиропе, мясные фарши, косметические кремы.
Перистальтические (шланговые) насосы
Объёмные насосы, в которых перекачивание осуществляется за счёт сжатия эластичного шланга роторами на статоре.
- Принцип действия: Роторы поочерёдно сжимают шланг, создавая вакуум на всасывании и давление на нагнетании. Продукт контактирует только с внутренней поверхностью шланга.
- Преимущества: Полная изоляция продукта от механических частей, отсутствие клапанов и уплотнений, самовсасывание, точное дозирование.
- Ограничения: Ограничение по рабочему давлению (обычно до 10–12 бар), пульсация потока, необходимость замены шланга.
- Применение: Дозирование ферментов, красителей, биологических культур, стерильных растворов.
Мембранные насосы (диафрагменные)
Объёмные насосы, где рабочим органом является гибкая мембрана, приводимая в движение пневматически или гидравлически.
- Принцип действия: Движение мембраны создаёт переменный объём камеры, всасывая и выталкивая жидкость через клапаны.
- Преимущества: Полная герметичность, нет вала, выходящего из корпуса, работа всухую, устойчивость к перепадам давления.
- Ограничения: Пульсация потока, необходимость частой замены мембран и клапанов, сложность точного дозирования.
- Применение: Концентрированные кислоты и щелочи, стерильные фармацевтические суспензии, краски и лаки.
Роторно-поршневые насосы
Объёмные насосы с возвратно-поступательным или вращательным движением поршней и плунжеров.
- Принцип действия: Поршень перемещается в цилиндре, изменяя объём и создавая давление.
- Преимущества: Высокое давление нагнетания, точная дозировка, работа с очень вязкими средами.
- Ограничения: Наличие сальниковых уплотнений (риск контаминации), пульсация, сложная конструкция.
- Применение: Дозирование густых мазей, паст, шоколадной массы, смол.
Сравнительные характеристики типов насосов
Ниже, сводная таблица сравнения основных типов санитарных насосов по ключевым критериям.
| Тип насоса | Вязкость среды | Наличие частиц | Бережность (Сдвиг) | CIP/SIP совместимость |
|---|---|---|---|---|
| Центробежный | Низкая, средняя | Ограниченно (мелкие) | Средняя | Высокая (полная доступность) |
| Кулачковый | Средняя, высокая | Отлично (крупные частицы) | Очень высокая | Высокая (самодренирование) |
| Перистальтический | Низкая, высокая | Хорошо (зависит от шланга) | Максимальная | Высокая (шланг заменяется) |
| Мембранный | Низкая, средняя | Допустимо (зависит от клапанов) | Средняя | Средняя (сложность очистки клапанов) |
| Роторно-поршневой | Высокая, очень высокая | Ограниченно | Низкая, средняя | Средняя (риск застоя в сальниках) |
Базовые гидравлические параметры
При выборе насоса для технологической линии учитывают основные параметры, определяющие производительность и энергопотребление.
- Производительность (Q) — объём жидкости, перекачиваемый насосом в единицу времени. Измеряется в м³/ч или л/мин. Зависит от скорости вращения ротора и геометрии рабочей камеры.
- Напор (H), энергия, сообщаемая единице массы жидкости. Измеряется в метрах водяного столба (м в.ст.). Показывает, на какую высоту насос может поднять жидкость или какое сопротивление трубопровода преодолеть.
- Потребляемая мощность (P) — мощность, необходимая для привода насоса. Измеряется в кВт.
- КПД (η) — коэффициент полезного действия, отношение полезной гидравлической мощности к потребляемой электрической. Для санитарных насосов КПД обычно составляет 0,4–0,7.
Для предварительной оценки мощности используют следующую формулу:
Где: - P, мощность, кВт; - Q, производительность, м³/ч; - ρ, плотность жидкости, кг/м³; - g, ускорение свободного падения, 9,81 м/с²; - H, напор, м; - η, КПД насоса.
Примечание: Формула даёт теоретическую мощность на валу. При выборе электродвигателя добавляют запас мощности (обычно 10–20%) для компенсации потерь в редукторе и непредвиденных нагрузок.
Терминология: CIP и SIP
Санитарное оборудование проектируют с учётом автоматизированных процессов очистки и стерилизации. Понимание этих процессов важно для выбора типа насоса и материалов уплотнений.
CIP (Clean-In-Place), Безразборная мойка
Процесс очистки внутренних поверхностей насоса и трубопроводов без разборки. Циркулирующий поток моющего раствора, чаще всего щелочного и кислотного, смывает загрязнения.
Стандартный цикл CIP включает:
- Промывка водой: Удаление остатков продукта (20–40°C).
- Щелочная мойка: Удаление белков и жиров (NaOH, 70–80°C, 1–2%).
- Промежуточная промывка: Смывание щелочи.
- Кислотная мойка: Удаление минеральных отложений (HNO₃ или лимонная кислота, 50–60°C, 1–1,5%).
- Финальная промывка: Удаление кислоты и подготовка к работе.
Требование к насосу: Полное самодренирование, отсутствие карманов для застоя раствора и устойчивость материалов к агрессивным химикатам.
SIP (Sterilization-In-Place), Стерилизация на месте
Уничтожение микроорганизмов горячим насыщенным паром (обычно 121–135°C) или горячими химикатами. Применяется в стерильном производстве, фармацевтике, биотехнологиях, асептической упаковке.
Требование к насосу: Материалы уплотнений, особенно EPDM, должны выдерживать многократные циклы стерилизации паром без деградации. Конструкция исключает конденсацию воды в узлах подшипников и электродвигателя.
Итоговое сравнение: когда какой насос выбрать
Для жидких сред
Молоко, соки, вода, спирты, растворы API.
Рекомендация: Центробежные насосы. Высокая производительность, низкая стоимость владения.
Для вязких сред
Сиропы, мёд, шоколад, масла, кремы.
Рекомендация: Роторно-кулачковые или шестерённые насосы. Стабильный поток при высокой вязкости.
Для продуктов с частицами
Ягоды, фрукты, овощи, мясо с прожилками, творог.
Рекомендация: Роторно-кулачковые насосы. Бережное отношение к структуре продукта, прохождение крупных частиц.
Для дозирования
Ферменты, красители, добавки, реагенты.
Рекомендация: Перистальтические насосы. Точность дозирования, изоляция продукта, простота замены шланга.
