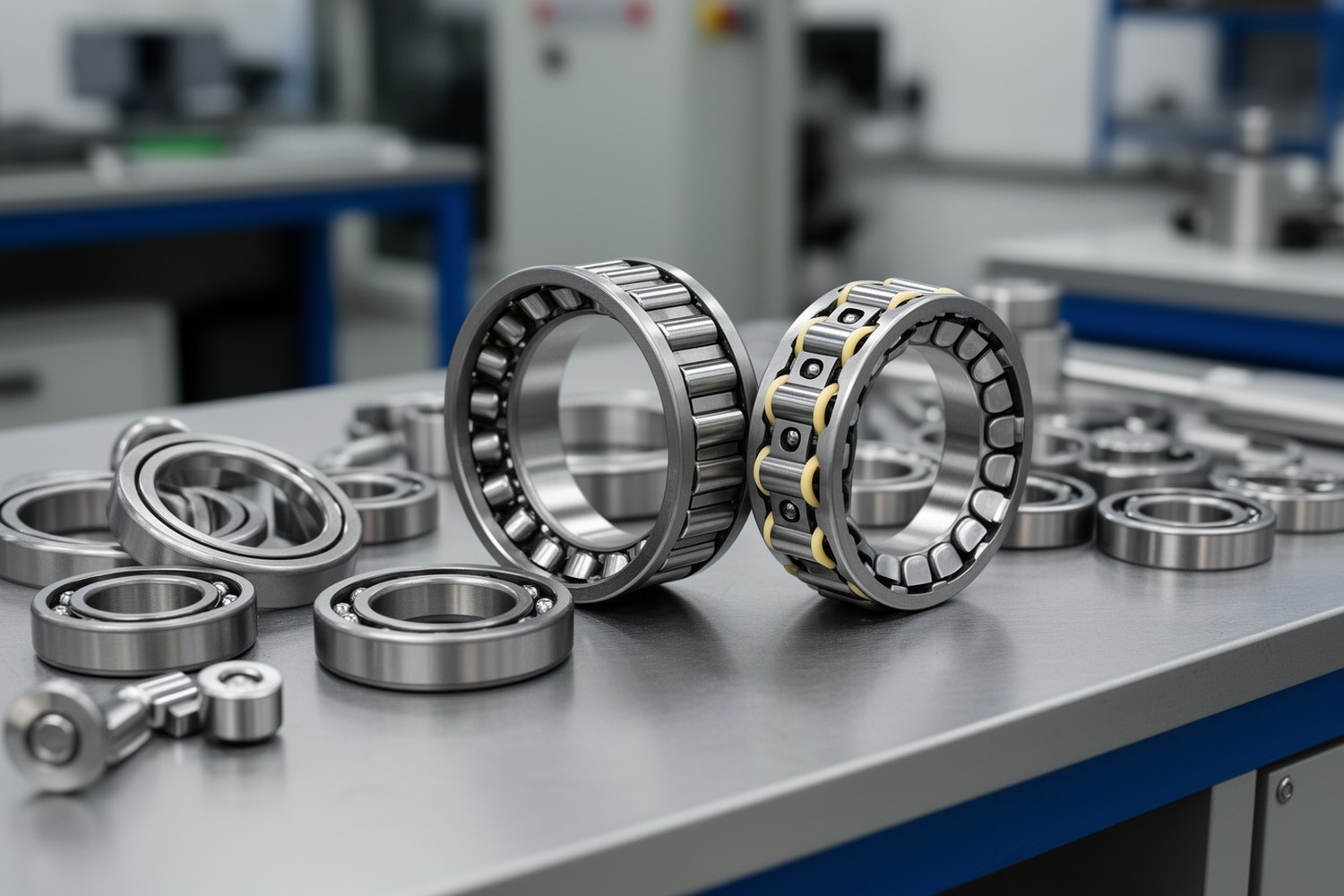

Сепаратор подшипника качения представляет собой элемент, который разделяет тела качения, удерживает их на расчетном шаге и помогает им стабильно двигаться в нагруженной и ненагруженной зонах. От конструкции сепаратора зависят трение скольжения, удержание смазки, уровень шума, нагрев и характер износа. Поэтому геометрию сепаратора, материал и технологию изготовления рассматривают вместе, а не как независимые признаки.
- Основная функция сепаратора: исключить прямой контакт тел качения и сохранить равномерное распределение по окружности.
- Критичные параметры геометрии: форма гнезд, зазор между телом качения и гнездом, ширина перемычек, фаски, радиусы скруглений и распределение массы.
- Металлические сепараторы чаще выбирают для температурных, ударных и крупногабаритных режимов; полимерные применяют для снижения массы, шума и трения при допустимой температуре и среде.
- Качество изготовления проверяют не только по размерам, но и по заусенцам, трещинам, короблению, структуре материала и поведению подшипника на стенде.
Назначение сепаратора в подшипнике качения
В подшипнике качения основную рабочую нагрузку передают тела качения и дорожки качения колец. Сепаратор подшипника не заменяет эти элементы, но задает порядок движения тел качения. Он удерживает их на заданном расстоянии, не дает им сталкиваться, уменьшает локальное трение и помогает возвращать тела качения из ненагруженной зоны в рабочую.
При этом сепаратор нельзя считать ненагруженной деталью. Он испытывает контактные усилия со стороны тел качения, инерционные нагрузки на высокой скорости, а также ударные воздействия при перекосах, вибрации, загрязнении, недостатке смазки и повреждении дорожек качения.
Еще одна функция связана со смазкой. Гнезда сепаратора, канавки, карманы и поверхности перемычек могут удерживать часть смазочного материала и распределять его по зоне контакта. При неудачной геометрии смазка вытесняется, появляются сухие участки, растет температура и повышается риск следов прихвата или ускоренного износа.
Сепаратор не следует оценивать только по прочности. Для многих подшипников важнее сочетание малой массы, стабильной геометрии, совместимости со смазкой, низкого трения и отсутствия дефектов на кромках гнезд.
Основные конструктивные типы
Сепараторы подшипников качения классифицируют по конструкции, способу изготовления и способу сборки. В одной детали могут сочетаться несколько признаков: например, стальной штампованный сепаратор может быть клепаным, а массивный латунный сепаратор может быть оконным и механически обработанным.
| Тип | Особенности | Практические ограничения |
|---|---|---|
| Штампованный | Изготавливается из листа или ленты с пробивкой окон, формовкой и соединением половин. | Зависит от точности оснастки, качества кромок и удаления заусенцев. |
| Массивный | Получается механической обработкой заготовки, поковки, отливки или прессованного материала. | Тяжелее штампованного, но удобен для крупных и малосерийных деталей. |
| Оконный | Имеет замкнутые окна для удержания тел качения. | Требует точной обработки перемычек, фасок и формы гнезд. |
| Гребенчатый | Удерживает тела качения выступами или гребнями. | Чувствителен к жесткости выступов и износу контактных зон. |
| Цельный или разъемный | Цельный проще по контролю формы; разъемный удобен для сборки отдельных подшипников. | У разъемных исполнений важны перекос, шаг и надежность соединения. |
| Сборный или клепаный | Состоит из нескольких деталей, соединенных заклепками, фиксаторами или другими элементами. | Ошибки сборки могут увеличивать шум, биение и неравномерность движения тел качения. |
Геометрия сепаратора
Геометрия сепараторов подшипников качения задает, как тело качения перемещается внутри гнезда и как контактные усилия передаются на перемычки. Слишком малый зазор повышает риск заклинивания при нагреве, загрязнении или разбухании полимера. Слишком большой зазор ухудшает кинематику, может усиливать удары тела качения о стенки гнезда и повышать шум.
| Параметр | На что влияет | Что проверять при проектировании |
|---|---|---|
| Размеры гнезд сепаратора | Свобода движения тела качения, шум, риск заклинивания | Зазор при рабочей температуре, допуск формы, влияние смазки и загрязнений |
| Ширина перемычек | Прочность, жесткость, масса, устойчивость к ударным контактам | Сечение в опасных местах, концентрацию напряжений, технологический припуск |
| Фаски и радиусы скруглений | Снижение заусенцев, уменьшение концентрации напряжений, стабильность смазочной пленки | Минимальные радиусы для материала и инструмента, отсутствие острых кромок |
| Смазочные канавки и карманы | Удержание смазки, тепловой режим, износ контактных поверхностей | Совместимость с типом смазки, отсутствие ослабления перемычек |
| Распределение массы | Балансировка, вибрация, центробежные нагрузки на высокой скорости | Симметрию, повторяемость окон, отклонение массы после обработки |
Важен и способ центрирования сепаратора. Он может центрироваться по телам качения, по внутреннему кольцу или по наружному кольцу. Центрирование по кольцу повышает требования к поверхности направляющих зон и смазке, а центрирование по телам качения сильнее связано с формой гнезд и контактами в ненагруженной зоне.
Оптимизированная геометрия в инженерном смысле означает не «универсально улучшенную» форму, а набор параметров, подобранных под конкретный тип подшипника, тело качения, скорость, температуру, смазку и технологию изготовления.

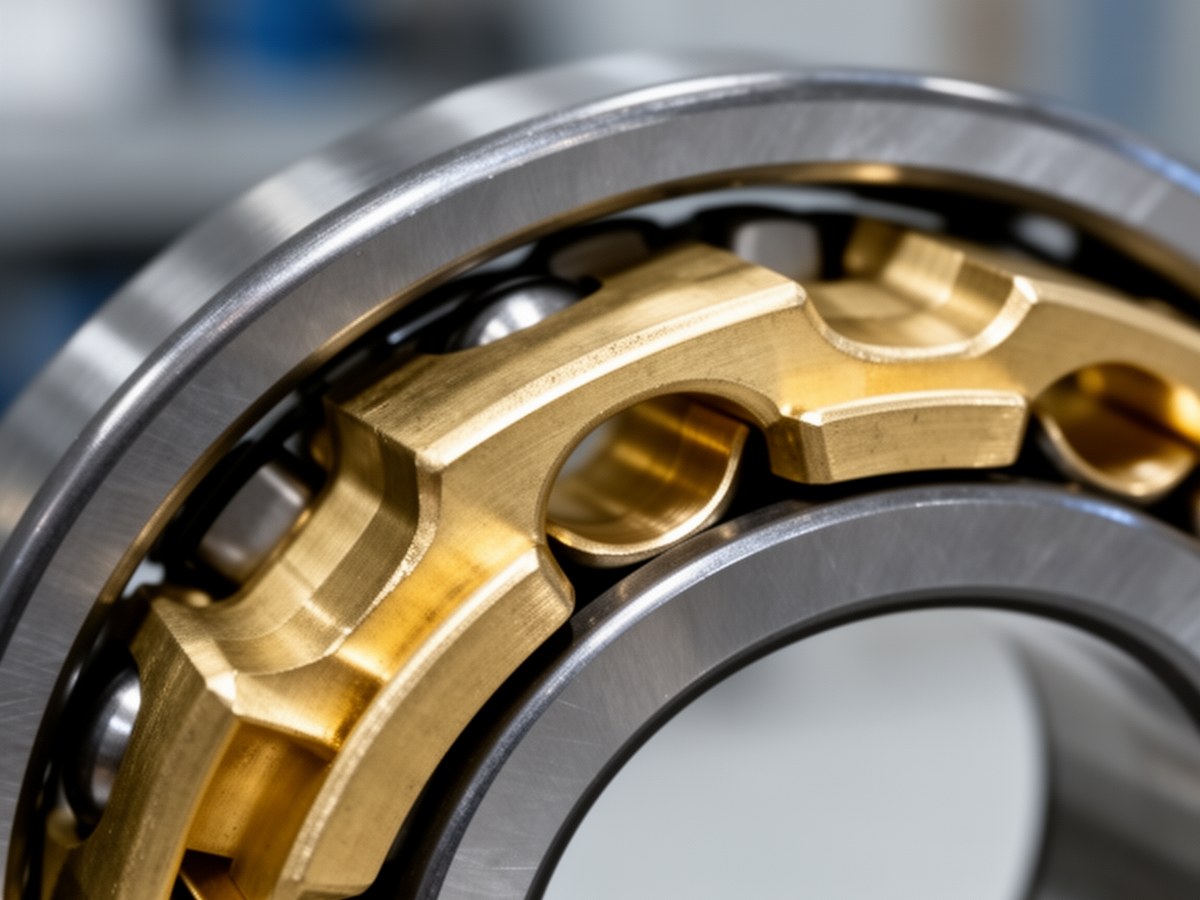

Гнезда и перемычки сепаратора
Крупный план помогает показать, почему кромки, радиусы и равномерность перемычек важны не меньше материала.
Материалы сепараторов
Материалы сепараторов выбирают по нескольким группам требований: механическая прочность, масса, трение, температурная стойкость, химическая совместимость, обрабатываемость и стабильность размеров. Один и тот же материал может быть удачным в тихоходном крупногабаритном узле и неприемлемым в высокоскоростном подшипнике с жесткими требованиями к шуму.
| Материал | Сильные стороны | Ограничения | Типичные области применения |
|---|---|---|---|
| Сталь | Прочность, термостойкость, доступность штамповки и обработки | Высокая плотность, риск коррозии без защиты, требовательность к качеству кромок | Массовые и крупногабаритные подшипники, повышенные температуры |
| Латунь | Хорошая обрабатываемость, антифрикционные свойства, устойчивость к заеданию | Большая масса, стоимость выше стали, ограничения по отдельным средам | Массивные сепараторы, роликовые и крупногабаритные подшипники |
| Бронза | Износостойкость, коррозионная стойкость, стабильная работа при трении | Высокая плотность, стоимость, необходимость контроля структуры заготовки | Ответственные узлы, сложные условия смазки |
| Полиамид | Малая масса, низкий шум, технологичность литья под давлением, низкое трение | Старение, влагопоглощение, ползучесть, ограниченный температурный диапазон | Серийные подшипники умеренных нагрузок и скоростей при совместимой среде |
| PEEK | Термостойкость, химическая стойкость, стабильность при повышенных требованиях | Высокая стоимость, сложность переработки, требования к режиму изготовления | Химически активные среды, высокие температуры, специальные подшипники |
| Текстолит | Демпфирование, малая склонность к заеданию, хорошая работа в отдельных роликовых подшипниках | Анизотропия свойств, чувствительность к влаге и качеству слоистой структуры | Массивные сепараторы, подшипники с требованиями к демпфированию |
| Композиты | Настраиваемое сочетание массы, жесткости и трения | Расслоение, сложный контроль, зависимость свойств от ориентации наполнителя | Специальные конструкции, опытные партии, узлы с особыми требованиями |
Конкретные марки материалов, температурные пределы, обозначения сепараторов и допустимость замены нужно проверять по документации производителя подшипника и применимому стандарту. Обобщенная таблица не заменяет конструкторскую документацию.
Как выбрать материал под условия работы
Выбор материала начинается не с перечня марок, а с режима работы. Высокая скорость увеличивает центробежные нагрузки и требования к балансировке. Повышенная температура меняет зазоры и ускоряет старение полимеров. Ударные режимы требуют жесткости и вязкости перемычек. Агрессивная среда ограничивает применение отдельных металлов и пластиков.
Полимерный сепаратор подшипника требует отдельной проверки: возможны влагопоглощение, усадка после литья, ползучесть под длительной нагрузкой, изменение размеров после нагрева и несовместимость с некоторыми маслами, присадками или очистителями.
Для тихих и легких узлов часто важны малая масса и демпфирование. Для крупногабаритных подшипников с роликами на первый план выходят жесткость, прочность перемычек и стабильность формы. Для химической промышленности и высоких температур стойкость материала обычно важнее минимальной себестоимости детали.
Технологии изготовления
Технология изготовления сепараторов подшипников качения зависит от материала, размера партии, точности, геометрической сложности и требований к поверхности. На практике маршрут часто включает не один процесс, а цепочку операций: получение заготовки, формообразование, финишную обработку, удаление заусенцев, стабилизацию размеров и контроль.
| Метод | Материалы | Типичная серийность | Ограничения |
|---|---|---|---|
| Штамповка | Сталь, латунь | Массовое производство | Ограничение по толщине и форме, риск заусенцев, необходимость точной оснастки |
| Механическая обработка | Сталь, латунь, бронза, текстолит, PEEK | Малые серии, крупные и ответственные детали | Больше отходов, выше трудоемкость, важен контроль остаточных напряжений |
| Литье под давлением | Полиамид, PEEK и другие полимеры | Серийные полимерные сепараторы | Усадка, коробление, зависимость размеров от режима охлаждения |
| Прессование | Текстолит, отдельные композиты | Малые и средние серии | Анизотропия, риск расслоения, ограниченная геометрическая сложность |
| Аддитивное изготовление | Полимеры, реже металлы | Прототипы и проверочные образцы | Ограниченная повторяемость для серийных ответственных деталей, шероховатость, анизотропия |
| Финишная обработка | Все группы | Часть почти любого маршрута | Не исправляет грубую ошибку геометрии или дефект материала |
Для сборных и клепаных сепараторов отдельной операцией становится соединение частей. После сборки проверяют перекос, равномерность шага, выступание заклепок или фиксаторов и отсутствие местного зажатия тел качения. Сборочные дефекты часто проявляются как шум, биение или неравномерные следы контакта.
Технологичность и допуски
Технологичная конструкция сепаратора не сводится к простоте формы. Важны равномерная толщина стенок, доступность инструмента к гнездам, отсутствие слишком острых внутренних углов, достаточные радиусы скруглений и возможность надежно измерить критичные размеры. Для полимерных сепараторов дополнительно учитывают направление течения расплава, расположение литника, усадку и коробление после охлаждения.
Шероховатость контактных поверхностей гнезд влияет на трение и удержание смазки. Слишком грубая поверхность ускоряет износ, а чрезмерно гладкая не всегда улучшает смазочный режим. Для металлических сепараторов важны следы резания, наклеп, микротрещины после штамповки и качество удаления заусенцев. Для композитов контролируют расслоение, оголение наполнителя и стабильность кромок после обработки.
Расчетные проверки
Расчет сепаратора обычно выполняют как ориентировочную проверку, затем уточняют модель по результатам испытаний. Ниже приведены зависимости, полезные для предварительной оценки. Их нельзя использовать как замену расчету конкретного подшипника по стандарту, модели производителя или стендовым данным.
Δs ≈ d · (αc - αr) · ΔT
где Δs обозначает ориентировочное изменение зазора между телом качения и гнездом, d обозначает характерный размер тела качения или гнезда, αc обозначает коэффициент теплового расширения материала сепаратора, αr обозначает коэффициент расширения тела качения, ΔT обозначает изменение температуры. Реальная оценка зависит от формы гнезда, направления расширения, посадки сепаратора, температур колец и тел качения, а также от того, как распределяется тепло в узле.
σ = M / W
где σ обозначает расчетное напряжение в перемычке, M обозначает изгибающий момент от контакта тела качения с перемычкой, W обозначает момент сопротивления сечения. Для участков с острыми переходами вводят коэффициент концентрации напряжений.
Fц = m · r · ω²
где Fц обозначает центробежную нагрузку на элемент сепаратора, m обозначает массу элемента, r обозначает радиус вращения, ω обозначает угловую скорость. Зависимость показывает, почему при высоких скоростях важны масса, балансировка и симметрия окон.
Контроль качества и испытания
Контроль качества сепараторов начинается с геометрии: наружные и внутренние диаметры, ширина, шаг гнезд, форма окон, толщина перемычек, биение, плоскостность и соосность. Для ответственных деталей применяют КИМ, оптический контроль, 3D-сканирование, микроскопию кромок и неразрушающие методы для выявления трещин или внутренних дефектов.
| Объект контроля | Метод | Что выявляет |
|---|---|---|
| Гнезда и перемычки | КИМ, калибры, оптические измерения | Отклонение размеров, неравномерный шаг, перекос окон |
| Кромки и фаски | Визуальный контроль, микроскопия | Заусенцы, острые кромки, следы выкрашивания |
| Форма детали | 3D-сканирование, контроль биения | Коробление, овальность, нарушение соосности |
| Материал | Микроструктурный анализ, твердость, химический контроль | Несоответствие структуры, перегрев, дефекты заготовки |
| Работа в узле | Стендовые испытания | Нагрев, шум, вибрация, нестабильное движение тел качения |
Функциональные испытания особенно важны после изменения материала или геометрии. На стенде проверяют температуру, момент трения, шум, вибрацию, состояние смазки и следы контакта на гнездах после заданного режима работы. Контроль качества сепаратора оценивают вместе с поведением всего подшипникового узла, потому что дефект смазки, дорожек или тел качения может быстро перегрузить исправный сепаратор.
Типовые дефекты и причины отказов
Дефекты сепараторов редко возникают из-за одного признака. Обычно сочетаются дефект изготовления, неподходящий материал, нарушение смазки, перегрев, загрязнение или повреждение дорожек качения. Поэтому анализируют не только разрушенную деталь, но и весь подшипниковый узел.
| Дефект | Возможная причина | Как выявляют |
|---|---|---|
| Заусенцы на гнездах | Износ инструмента, неполная финишная обработка | Визуальный контроль, микроскопия, проверка кромок |
| Трещины перемычек | Концентрация напряжений, ударные нагрузки, дефект материала | Капиллярный или магнитопорошковый контроль, микроскопия |
| Коробление | Неравномерное охлаждение, остаточные напряжения, неправильное хранение | Контроль формы, 3D-сканирование, проверка биения |
| Раковины и поры | Дефекты литья или заготовки | Визуальный контроль, томография, металлография |
| Расслоение композита | Нарушение прессования, влажность, перегрузка | Ультразвуковой контроль, срезы, микроскопия |
| Нарушение геометрии гнезд | Ошибка оснастки, усадка полимера, износ инструмента | КИМ, калибры, сравнение с CAD-моделью |
| Неравномерная толщина перемычек | Ошибка обработки, износ штампа, нестабильная заготовка | Измерение сечения, контроль шага, 3D-сканирование |
| Следы перегрева | Недостаток смазки, завышенная скорость, неправильный зазор | Осмотр цвета поверхности, анализ смазки, стендовые испытания |
Сепаратор становится причиной отказа чаще всего при сочетании неблагоприятных факторов: загрязнение попадает в гнезда, смазка теряет свойства, температура меняет зазоры, а перекос или вибрация создают ударные контакты с перемычками. Отдельно проверяют случаи, когда первичным был не сепаратор, а разрушение дорожки качения или тела качения.
Что указать в техническом задании
Для проектирования или выбора сепаратора в техническом задании указывают тип подшипника, вид тел качения, скорость, температуру, нагрузочный режим, смазку, химическую среду, требования к шуму и вибрации, ограничения по материалу, контрольные размеры, допустимые дефекты и объем испытаний. Без этих данных выбор материала сепаратора подшипника и геометрии гнезд остается предварительным.
Практический подход к сепаратору подшипника качения состоит в последовательной проверке: сначала функции и режим работы, затем конструктивный тип, материал, технология изготовления, допуски, контроль и испытания. Такой порядок снижает риск ситуации, когда прочная деталь оказывается шумной, тяжелой, плохо смазываемой или нестабильной по размерам.
