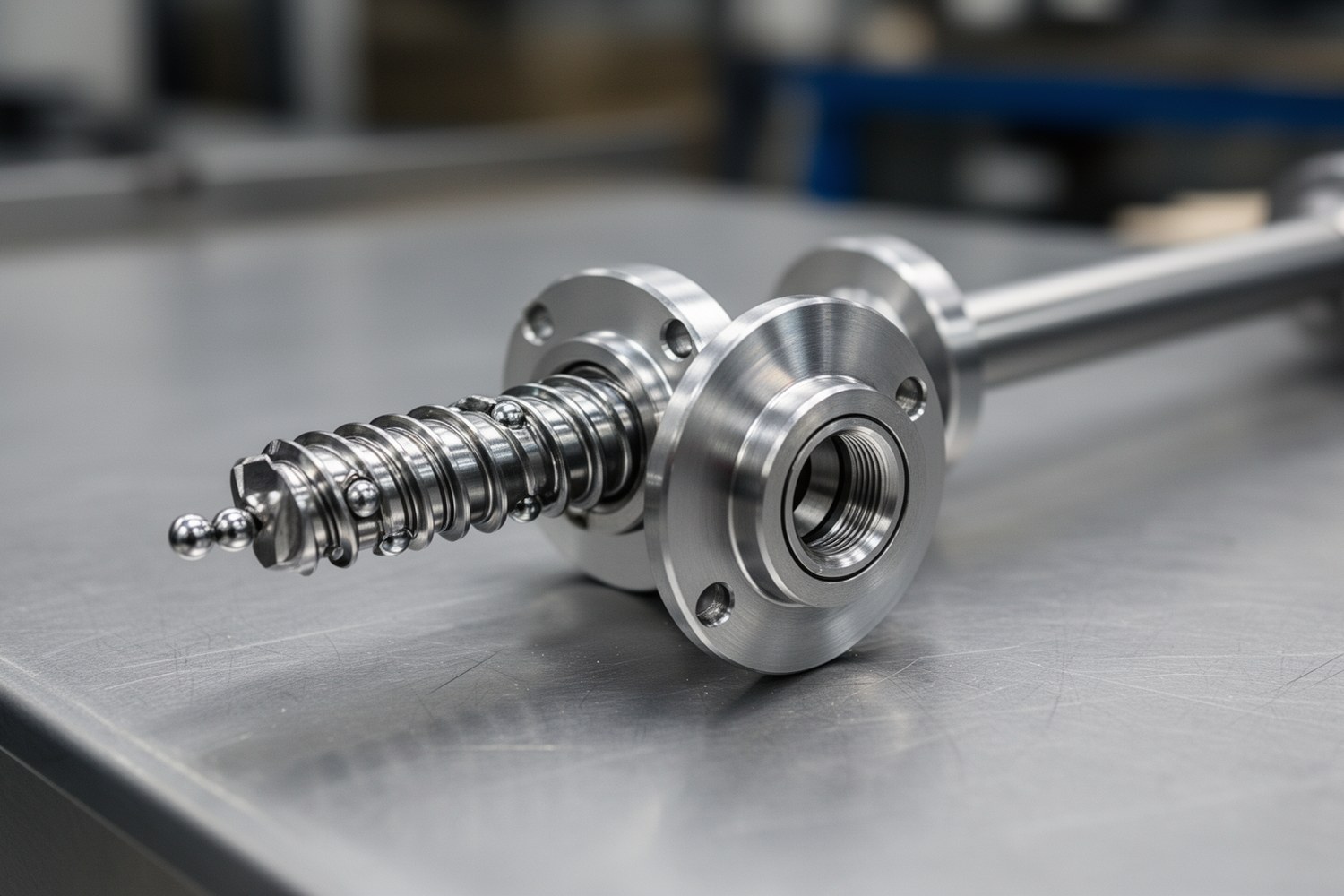

Шарико-винтовые передачи (ШВП) серий SFU и DFU — базовые элементы систем линейного перемещения в станкостроении, робототехнике и прецизионном оборудовании. Они преобразуют вращательное движение в поступательное с коэффициентом полезного действия свыше 90% за счет замены трения скольжения на трение качения. Гайки стандартизированы по DIN 69051 (Form B), что обеспечивает их взаимозаменяемость с аналогами Hiwin, TBI Motion и других производителей.
- Диапазон диаметров: 12–100 мм.
- Шаг резьбы: 4–20 мм.
- Классы точности: С7 (катаные), С5 и С3 (шлифованные).
- Жесткость (для DFU): до 260 кгс/мкм.
Расшифровка маркировки и стандарты
Номенклатура шарико-винтовых передач содержит данные о конструктивном исполнении гайки и параметрах винта. Понимание аббревиатур помогает правильно подобрать узел при проектировании или ремонте.
Тип гайки (SFU / DFU)
- S (Single) / D (Double): одинарная или двойная гайка.
- F (Flange): наличие крепежного фланца.
- U (U-type return): внутренняя система рециркуляции шариков через U-образные дефлекторы.
Стандарт DIN 69051
Определяет унифицированные присоединительные размеры фланца, расположение крепежных отверстий и общие габариты корпуса гайки. Это гарантирует совместимость узлов при замене компонентов от разных брендов.
Рассмотрим типовую маркировку на примере DFU 1605-4:
| Элемент маркировки | Значение | Пояснение |
|---|---|---|
| DFU | Тип корпуса | Двойная фланцевая гайка с внутренним возвратом |
| 16 | Номинальный диаметр | Наружный диаметр винта составляет 16 мм |
| 05 | Шаг резьбы | За один оборот винта гайка перемещается на 5 мм |
| -4 | Количество контуров | 4 рабочих контура циркуляции тел качения |
Конструктивные отличия SFU и DFU
Главный критерий выбора между сериями заключается в требованиях к жесткости системы и допустимому осевому люфту. Технические характеристики ШВП серий SFU и DFU различаются в трибологии взаимодействия витков, что позволяет решать разные инженерные задачи.
Гайка SFU (одинарная) имеет один цельный корпус. В стандартном исполнении она обладает небольшим конструктивным осевым люфтом. Применяется в механизмах, где нагрузки направлены в одну сторону, или там, где микроскопический люфт при реверсе не критичен (в транспортных системах, осях Z с постоянной гравитационной нагрузкой).
Гайка DFU (двойная) состоит из двух половин, между которыми устанавливается прецизионное дистанционное кольцо. Изменяя толщину этого кольца, производитель создает контролируемый преднатяг: шарики в одной половине гайки упираются в левые профили канавки винта, а в другой — в правые. Это полностью выбирает осевой люфт и кратно увеличивает жесткость узла (до 260 кгс/мкм). Высокая жесткость исключает вибрации и отжим инструмента, что критически важно для сохранения точности обработки на фрезерных станках с ЧПУ при попутном фрезеровании и частых реверсивных движениях.
| Параметр | Серия SFU (Одинарная) | Серия DFU (Двойная) |
|---|---|---|
| Осевой люфт | Присутствует (до 0.05 мм в зависимости от класса) | Отсутствует (устранен преднатягом) |
| Жесткость узла | Базовая | Высокая (до 260 кгс/мкм) |
| Габаритная длина гайки | Компактная | Увеличенная (примерно в 1.5–2 раза длиннее) |
| Грузоподъемность | Стандартная | Повышенная (за счет большего числа витков) |
| Требования к моменту вращения | Низкие (легкий ход) | Повышенные (из-за преднатяга возрастает трение) |

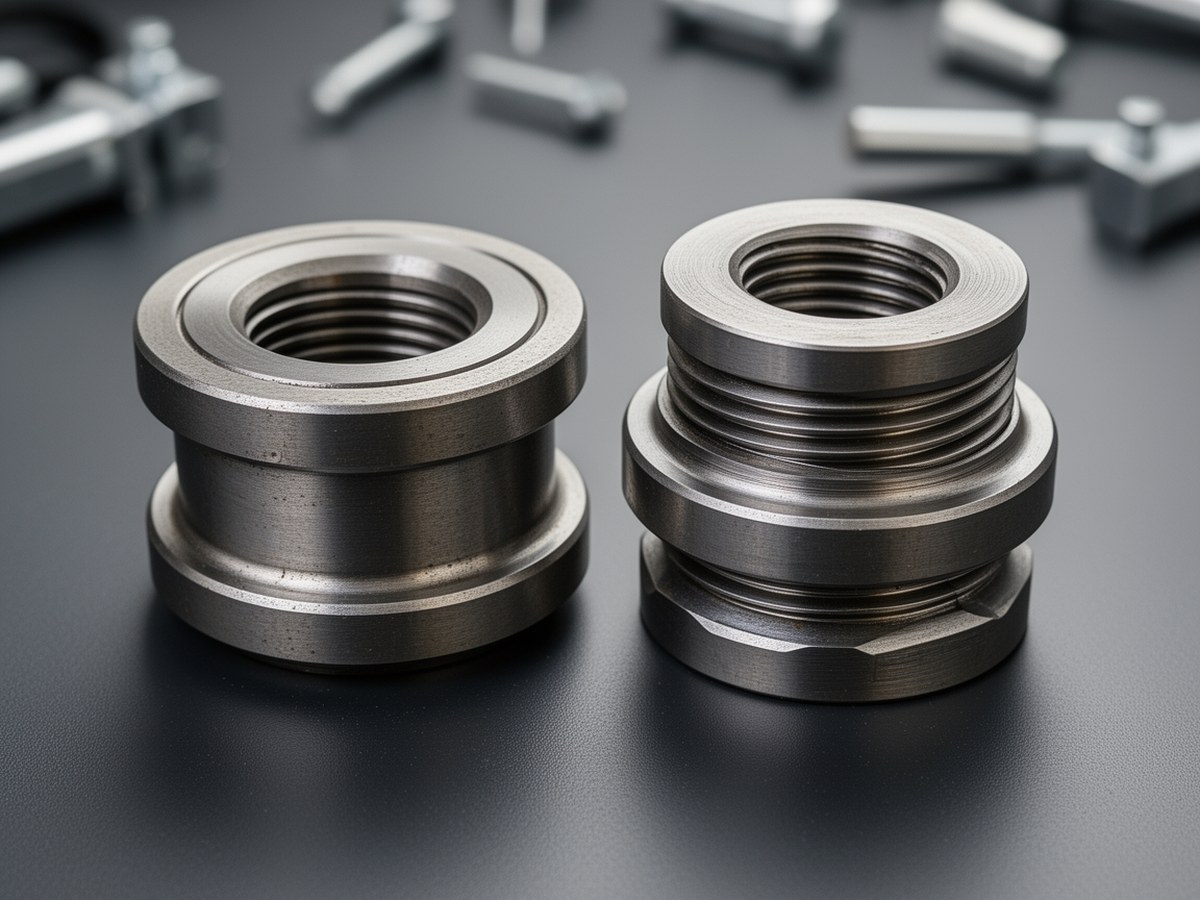

Сравнение габаритов гаек
Разница в длине корпусов обусловлена наличием механизма преднатяга.
Классы точности и методы изготовления
Точность позиционирования шарико-винтовой передачи зависит от метода изготовления резьбы на винте. В машиностроении выделяют два основных типа винтов, которые комплектуются гайками SFU и DFU:
- Катаные винты (класс точности C7). Изготавливаются методом холодной накатки. Обладают высокой прочностью поверхностного слоя. Допустимая погрешность перемещения составляет ±0.05 мм на 300 мм длины. Это стандартное решение для большинства задач автоматизации и деревообрабатывающих станков.
- Шлифованные винты (классы точности C5, C3). Профиль резьбы формируется шлифованием после термической обработки. Погрешность для класса C5 составляет ±0.018 мм на 300 мм, для C3 — ±0.008 мм на 300 мм. Применяются в прецизионном металлообрабатывающем оборудовании и измерительных машинах.
Инженерные расчеты
При проектировании узлов линейного перемещения выбранный типоразмер ШВП проверяют по трем критериям: ресурсу, критической скорости и устойчивости к продольному изгибу. При выборе также учитывается базовая статическая грузоподъемность (C0), которая определяет максимально допустимую нагрузку в состоянии покоя без остаточных деформаций дорожек качения.
1. Расчет номинального ресурса (долговечности)
Базовый ресурс ШВП выражается в оборотах и зависит от базовой динамической грузоподъемности (C) и эквивалентной динамической нагрузки (P).
Где:
L — номинальный ресурс (об);
C — базовая динамическая грузоподъемность (Н), берется из каталога для конкретной гайки;
P — эквивалентная осевая нагрузка (Н), учитывающая рабочие усилия и коэффициенты динамичности;
10⁶ — множитель для перевода результата в миллионы оборотов.
2. Критическая скорость вращения
Во избежание резонанса рабочая скорость не должна превышать критическую. Она зависит от диаметра винта, расстояния между опорами и типа закрепления концов.
Где:
n_c — критическая частота вращения (об/мин);
f — безразмерный коэффициент способа установки опор (например, для схемы жесткая-жесткая f = 21.9, для жесткая-плавающая f = 15.1);
d_2 — внутренний диаметр резьбы винта (мм);
L_c — расстояние между опорами (мм);
10⁷ — эмпирический масштабный множитель для согласования размерностей.
Максимальная скорость также ограничена фактором D×N (произведение номинального диаметра на частоту вращения), который для стандартных гаек SFU/DFU с внутренним возвратом обычно не должен превышать 70 000.
3. Расчет допустимой осевой нагрузки (продольный изгиб)
Длинные винты под воздействием сжимающей осевой силы могут потерять устойчивость. Проверка на продольный изгиб выполняется по формуле Эйлера.
Где:
P_k — критическая продольная нагрузка (Н);
m — безразмерный коэффициент заделки опор (от 5.1 до 20.4 в зависимости от жесткости фиксации концов винта);
d_2 — внутренний диаметр резьбы винта (мм);
L_c — максимальное расстояние между точкой приложения нагрузки и опорой (мм);
10⁴ — эмпирический множитель.
Эксплуатация и техническое обслуживание
Долговечность шарико-винтовых передач напрямую зависит от качества смазки и защиты от загрязнений. Попадание металлической стружки или абразивной пыли внутрь гайки приводит к разрушению тел качения и профиля резьбы.
- Смазка. Для ШВП применяются пластичные смазки на основе литиевого мыла (с классом вязкости NLGI 2) или жидкие индустриальные масла. Периодичность пополнения смазки зависит от условий работы, в среднем для пластичных смазок она составляет каждые 500–1000 км пробега.
- Защита. Фланцевые гайки серий SFU и DFU штатно комплектуются грязесъемниками (пыльниками) на торцах. При работе в условиях сильного загрязнения винт дополнительно закрывают гофрированными мехами или телескопическими стальными кожухами.
При монтаже категорически запрещается скручивать гайку с рабочего винта без использования специальной монтажной втулки. При сходе гайки с резьбы внутренние шарики выпадают из контуров циркуляции, что требует сложной пересборки узла.
