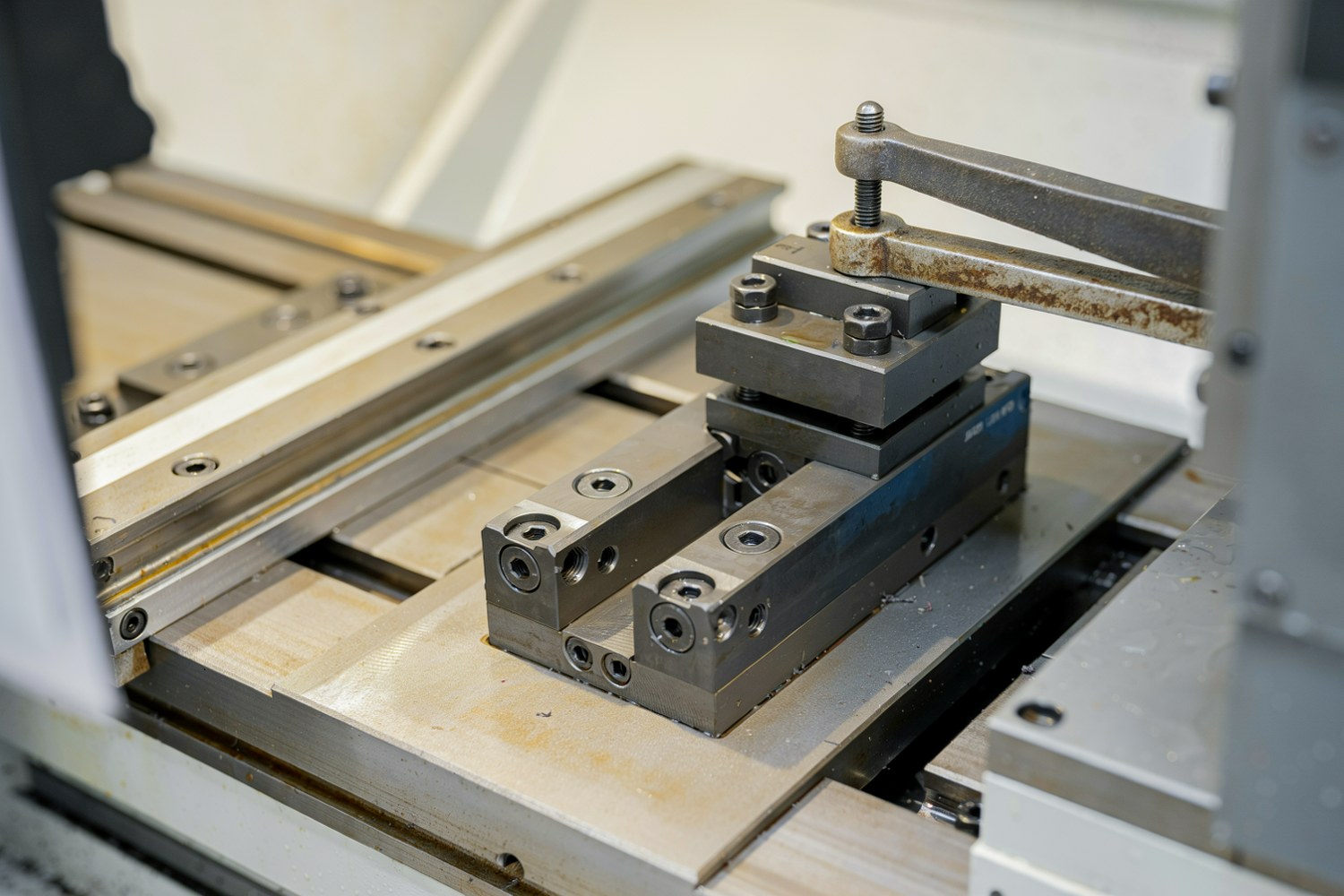

Линейные направляющие качения — это высокоточные узлы, преобразующие трение скольжения в трение качения. Они являются ключевым компонентом станков с ЧПУ, координатно-измерительных машин, робототехнических комплексов и автоматизированных линий. Главное конструктивное различие между типами кареток заключается в геометрии тел качения: шарики или ролики. От этого параметра зависят скоростные характеристики, жёсткость системы и расчётный ресурс.
Краткий вывод: Шариковые каретки выбирают для высокоскоростных осей с умеренной нагрузкой. Роликовые каретки применяют там, где критичны статическая и динамическая жёсткость, а также устойчивость к ударным нагрузкам (например, на фрезерных центрах). В сложных узлах часто используют комбинированные решения.
Loctite 406, 50 г2 300 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
Loctite 454, 20 мл3 000 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Принцип работы и конструктивные особенности
Оба типа направляющих работают по единому принципу: каретка перемещается по профилированной направляющей рейке, а нагрузка передаётся через циркулирующие тела качения по замкнутым рециркуляционным каналам. Однако физика распределения напряжений в зонах контакта существенно различается.
Шариковые каретки
В шариковых системах элементы качения контактируют с дорожками на рейке и каретке в одной точке. Это точечный контакт.
Конструктивные особенности:
- Геометрия контакта: Точечная. Сопротивление качению минимально, что обеспечивает плавность хода.
- Рециркуляция: Шарики малого диаметра (обычно 1–7,5 мм) легко проходят через возвратные каналы и поворотные элементы. Это позволяет создавать компактные каретки с малым габаритом.
- Направления нагрузок: В стандартных каретках предусмотрено четыре дорожки качения, что позволяет узлу воспринимать нагрузки вдоль оси, поперёк оси и два опрокидывающих момента.
Важно: Точечный контакт ограничивает несущую способность. При превышении допустимой нагрузки дорожки качения могут деформироваться пластически, что приведёт к появлению люфта и потере точности.
Роликовые каретки
В роликовых каретках вместо шариков используются цилиндрические или игольчатые ролики. Контакт с дорожкой качения является линейным.
Конструктивные особенности:
- Геометрия контакта: Линейная. Площадь касания значительно больше, нагрузка распределяется по большей поверхности, снижая контактное давление.
- Типы роликов:
- Цилиндрические: Наиболее распространённый вариант. Обеспечивают оптимальный баланс между грузоподъёмностью и допустимой скоростью.
- Игольчатые: Имеют малый диаметр и большую длину. Позволяют разместить больше элементов в компактном корпусе для экстремальных нагрузок. Требуют более качественной смазки.
- Жёсткость: Линейный контакт обеспечивает высокую упругую жёсткость системы, минимизируя прогибы под весом обрабатываемой детали или инструмента.
Разница в механике видна при анализе напряжений Гёрца. У шариков они сосредоточены в небольшой зоне, у роликов — распределены по линии, что снижает пиковое давление на материал.
Схема: Сравнение площади контакта шарика (точка) и ролика (линия) с визуализацией распределения напряжений.
Сравнительные технические характеристики
Для объективного выбора необходимо опираться на количественные показатели. Ниже приведена сводная таблица для кареток одного размерного ряда (например, 25-го или 30-го).
| Параметр | Шариковые каретки | Роликовые каретки | Техническое обоснование |
|---|---|---|---|
| Тип контакта | Точечный | Линейный | Определяет предел жёсткости и ресурс |
| Динамическая грузоподъёмность (C) | Базовый уровень | +60–80% к базовому | Ролики выдерживают больший вес за счёт площади контакта |
| Статическая грузоподъёмность (C0) | Базовый уровень | +70–85% к базовому | Критично для осей, удерживающих нагрузку в статике |
| Максимальная скорость | До 5–6 м/с | До 3–4 м/с | У шариков ниже инерция и нагрев при высоких оборотах |
| Коэффициент трения | 0.002 – 0.003 | 0.003 – 0.005 | Шарики обеспечивают более плавный ход при малых скоростях |
| Жёсткость (кН/мкм) | Низкая / Средняя | Высокая | Важнейший параметр для чистового фрезерования |
| Шумность | 55–65 дБ | 65–80 дБ | Ролики могут создавать микровибрации на высоких скоростях |
| Устойчивость к ударам | Низкая | Высокая | Ролики меньше подвержены продавливаниям при ударах |
| Масса каретки (относ.) | Лёгкая | Тяжёлая | Важно для расчёта инерционных нагрузок в робототехнике |
Из таблицы следует, что роликовые каретки уступают шариковым в максимальной скорости из-за большей массы роликов и инерции. Однако в прочности и жёсткости они значительно превосходят аналоги. Выбор конкретного типа диктуется приоритетами механизма.
Предварительный натяг и классы точности
Помимо типа тел качения, ключевое влияние на характеристики оказывают предварительный натяг и класс точности. Эти параметры обычно зашиты в маркировку изделия.
Предварительный натяг (Preload)
Натяг — это внутренняя нагрузка на тела качения, создаваемая при сборке каретки. Он устраняет зазоры между элементами качения и дорожками, повышая жёсткость системы.
| Обозначение | Уровень натяга | Жёсткость | Момент сопротивления | Типичное применение |
|---|---|---|---|---|
| Z0 (NO) | Без натяга | Минимальная | Минимальный | Высокоскоростные оси, где важна плавность хода |
| Z1 (L) | Лёгкий | Средняя | Низкий | Оборудование общего назначения |
| Z2 (M) | Средний | Высокая | Средний | Станки с ЧПУ с высоким требованием к позиционированию |
| Z3 (H) | Тяжёлый | Очень высокая | Высокий | Прецизионные измерительные машины (КИМ), оптические системы |
Инженерный компромисс: Чем выше класс натяга, тем выше жёсткость и отсутствие люфта, но возрастает момент сопротивления. Каретку становится труднее двигать, что требует установки более мощных приводов. Также увеличивается нагрев от трения и ускоряется износ. Эффект натяга более выражен на шариковых каретках.
Классы точности (ISO P)
Класс точности определяет допуски на геометрические параметры направляющей: бег, высоту установки, параллельность. В стандартах ISO 1101 и JIS B 1192 точность обозначается буквой P (Precision). Чем меньше число, тем выше точность. Некоторые производители используют собственную маркировку C, где C0/C1 соответствуют P0/P1.
- P0–P1 (C0–C1): Высокая точность. Применяется в прецизионных измерительных машинах и оптических системах. Требует идеального монтажа и защиты от загрязнений.
- P2–P3: Прецизионный класс. Стандарт для станков с ЧПУ, где важна высокая повторяемость позиционирования.
- P5–P7: Стандартный промышленный класс. Используется в обычной автоматике, роботах-манипуляторах и упаковочных линиях. Оптимальное соотношение цены и качества.
- P9–P10: Обычный класс. Применяется в конвейерах и лёгком машиностроении, где точность позиционирования не является критичной.
Оба типа кареток выпускаются во всех классах точности. Однако достичь высоких классов (P2–P3) для роликовых кареток сложнее из-за требований к параллельности линейных дорожек качения.
Расчёт срока службы и нагрузок
Для технического обоснования выбора рассчитывают номинальный срок службы L10. Это пробег в километрах, который 90% одинаковых направляющих проходят без появления усталостных отслоений на дорожках качения.
Формулы расчёта L10
Формула расчёта различается для шариковых и роликовых кареток из-за разной природы усталостного износа: усталость точечного контакта versus усталость линейного контакта.
Для стандартных условий эксплуатации часто используют упрощённую формулу:
Где:
- C — динамическая грузоподъёмность (Н), значение из каталога производителя.
- P — эквивалентная динамическая нагрузка (Н), расчётная нагрузка на одну каретку.
- n — индекс степени. n = 3 для шариковых кареток, n = 10/3 (≈3,33) для роликовых.
- 50 — базовый коэффициент, соответствующий 50 км пробега в номинальных условиях.
Физика индекса: Степень 10/3 для роликов означает, что при росте нагрузки P срок службы роликовой каретки снижается медленнее, чем у шариковой. Ролики лучше переносят пиковые и переменные нагрузки.
Эквивалентная динамическая нагрузка (P)
В реальных условиях каретка испытывает не только вертикальную нагрузку, но и боковые силы, а также моменты. Эквивалентная нагрузка рассчитывается по формуле:
Где Fy — основная нагрузка, Fx — боковая сила, M — опрокидывающий момент. Коэффициенты α и β зависят от геометрии установки (расстояние между направляющими, плечо момента) и берутся из таблиц производителя.
При переменном режиме работы рассчитывают средний эквивалентный пробег:
Этот расчёт позволяет определить, какой тип каретки обеспечит требуемый ресурс (например, 20 000 км) при заданной циклограмме движения.
График: Зависимость срока службы L10 от отношения нагрузки к грузоподъёмности (P/C). Кривая для роликов (n=3,33) имеет меньший наклон, демонстрируя большую устойчивость к перегрузкам по сравнению с шариками (n=3).
Критерии выбора и области применения
На основе технических характеристик формируется матрица выбора. Универсального решения нет, есть оптимальный тип для конкретных условий.
Когда выбирают шариковые каретки
- Требуется высокая скорость перемещения (выше 3 м/с).
- Нагрузки умеренные, отсутствуют ударные воздействия.
- Критична низкая шумность и плавность хода (медтехника, лабораторное оборудование).
- Ограничены габариты и вес подвижного узла.
- Примеры: сортировочные линии, упаковочное оборудование, лёгкие порталы, КИМ с небольшой нагрузкой.
Когда выбирают роликовые каретки
- Требуется высокая жёсткость системы для минимизации деформаций под нагрузкой.
- Нагрузки велики, присутствуют удары и вибрации.
- Допустимая скорость перемещения до 3 м/с.
- Необходима долговечность при непрерывной работе под высокой нагрузкой.
- Примеры: фрезерные и токарные центры, тяжёлые прессы, портальные шлифовальные станки.
Влияние условий эксплуатации
Срок службы сильно зависит от окружающей среды. Роликовые каретки, благодаря более плотным уплотнениям и конструкции, часто лучше защищены от проникновения мелкой пыли. Однако линейный контакт не прощает абразивных частиц в смазке. При работе со стружкой или в агрессивных средах необходимо использовать каретки с усиленными уплотнениями (полиуретановыми) и брызгозащитой.
Монтаж и соосность
Линейные направляющие устанавливаются парами или группами. Одна каретка не способна адекватно воспринимать опрокидывающие моменты от груза с эксцентриситетом на длинном плече, что приведёт к заклиниванию или быстрому износу. Роликовые направляющие, обладая высокой жёсткостью, значительно сильнее реагируют на перекосы при монтаже. К точности соосности рейок для них предъявляются более строгие требования, чем для шариковых.
Итог: Шариковые направляющие — это выбор в пользу скорости и точности при умеренных нагрузках. Роликовые — выбор в пользу жёсткости, мощности и стойкости к ударам. Расчёт L10 с учётом правильного индекса степени (3 или 10/3) и предварительного натяга позволяет числово обосновать выбор, избегая как переплаты за избыточный запас, так и поломок от нехватки жёсткости.
Часто задаваемые вопросы
Можно ли заменить шариковые каретки роликовыми для увеличения скорости?
Нет. Роликовые каретки имеют большую массу и инерцию, что ограничивает их максимальную скорость. Замена шариков на ролики в системе, рассчитанной на высокие скорости, приведёт к перегреву, ускоренному износу сепаратора и риску разрушения узла.
В чём разница между цилиндрическими и игольчатыми роликами?
Цилиндрические ролики имеют длину, сопоставимую с диаметром, обеспечивая баланс грузоподъёмности и скорости. Игольчатые ролики тоньше и длиннее: в одном корпусе помещается больше элементов, что повышает грузоподъёмность в компактном исполнении, но снижает предельную скорость.
Как предварительный натяг влияет на момент сопротивления?
Натяг создаёт внутреннюю деформацию тел качения и дорожек, что увеличивает силу трения. Класс натяга Z3 требует значительно большего момента привода для движения каретки по сравнению с Z0. Это необходимо учитывать при подборе сервомотора и редуктора.
Почему линейные направляющие всегда устанавливаются парами?
Одна каретка не может гасить опрокидывающий момент от эксцентричной нагрузки. Пара направляющих формирует статически определённую систему, устойчивую к моментам. Для роликовых систем соосность монтажа пар критична ещё сильнее из-за высокой жёсткости.
