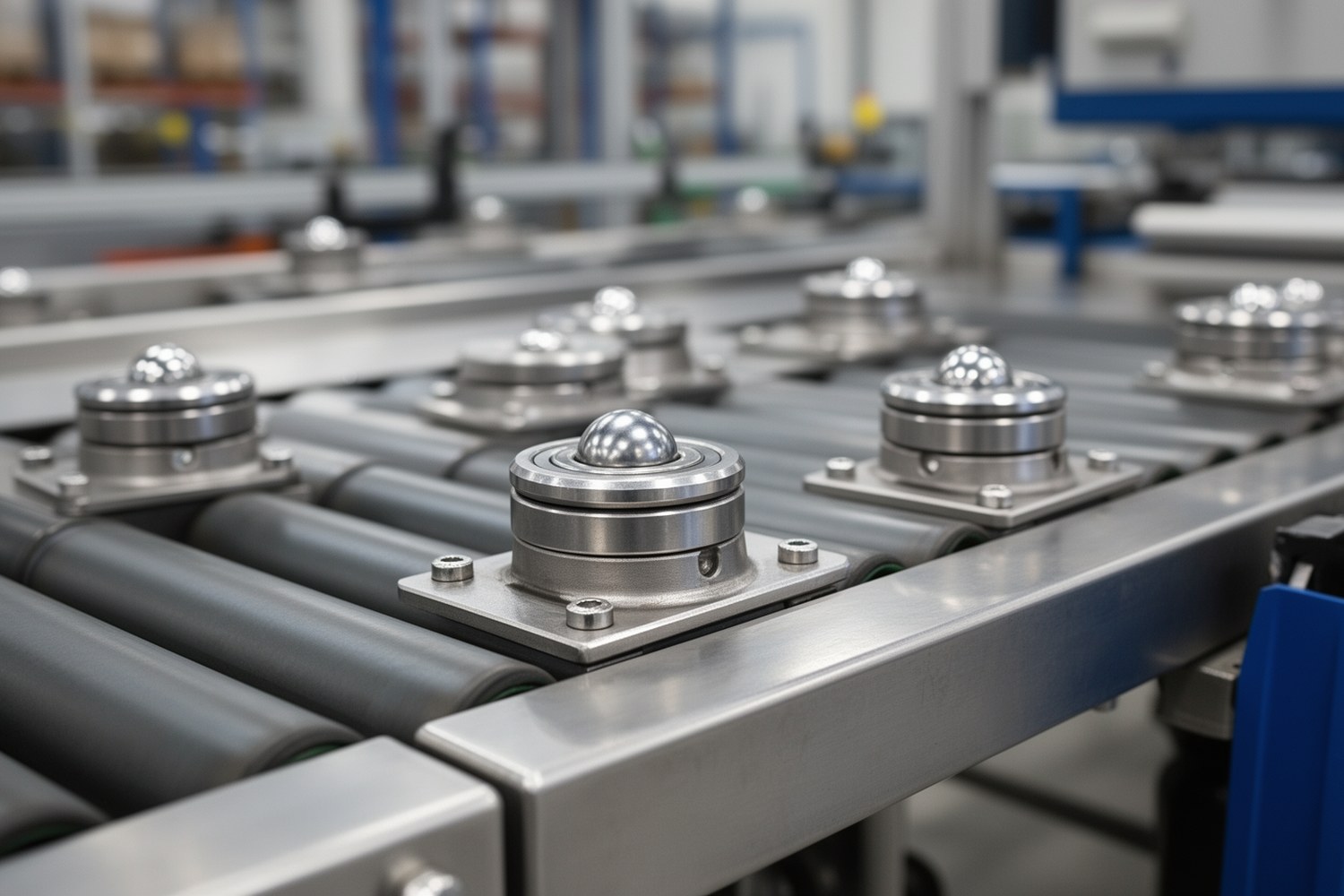

Шариковые опоры для конвейеров применяют для многонаправленного перемещения штучных грузов на переходах, поворотах и при сортировке. Подбор выполняют по цепочке: входные данные, эквивалентная динамическая нагрузка шариковой опоры, расчет ресурса, проверка среды, смазки и монтажа.
- База расчета: L10 и расчет L10h для шариковых опор конвейера.
- Переменные режимы считают по эквивалентной нагрузке с учетом долей времени.
- Решение подтверждают паспортом и регламентом эксплуатации.
Область применения и ограничения шариковых опор
Шариковая опора эффективна для локальной поддержки груза с малым сопротивлением качению. Она не заменяет роликоопору ленточного конвейера и не подходит как универсальное решение для тяжелых ударных потоков абразивного материала.
Когда шариковые опоры не подходят
| Ситуация | Почему риск высок | Типичная альтернатива |
|---|---|---|
| Непрерывный поток тяжелого груза по фиксированному направлению | Локальная перегрузка и ускоренный износ | Опорные ролики или роликовые столы |
| Сильная ударность и частые падения груза | Пиковые нагрузки выше расчетных | Усиленные узлы, демпфирование, роликовые решения |
| Постоянная абразивная пыль без защиты | Быстрое разрушение контактов и уплотнений | Закрытые узлы с экранами, смена кинематики на скольжение |
| Сильно загрязненная влажная среда без обслуживания | Коррозия и вымывание смазки | Герметичные нержавеющие узлы или скользящие опоры |
Типы конструкций и материалы
| Класс | Когда применять | Ограничение |
|---|---|---|
| С фланцем | Средние и повышенные нагрузки, повторяемый монтаж | Нужно место под фланец и крепеж |
| Без фланца | Компактная компоновка | Критична точность посадки |
| Подпружиненная | Непостоянный контакт с грузом | Ограничение по ходу и нагрузке |
| Герметизированная | Пыльные/влажные зоны | Выше сопротивление качению |
| Материал | Влага | Химия | Температура | Пищевая зона |
|---|---|---|---|---|
| Углеродистая сталь | Умеренно | Ограниченно | Стандартный диапазон | Обычно нет |
| Нержавеющая сталь 304/316 | Высокая | Выше средней | Широкий диапазон | Да, при подтверждении документацией |
| Полимерные элементы | Хорошо | Зависит от полимера | Ограничение по верхней t° | Возможны низкий шум и мягкий контакт |

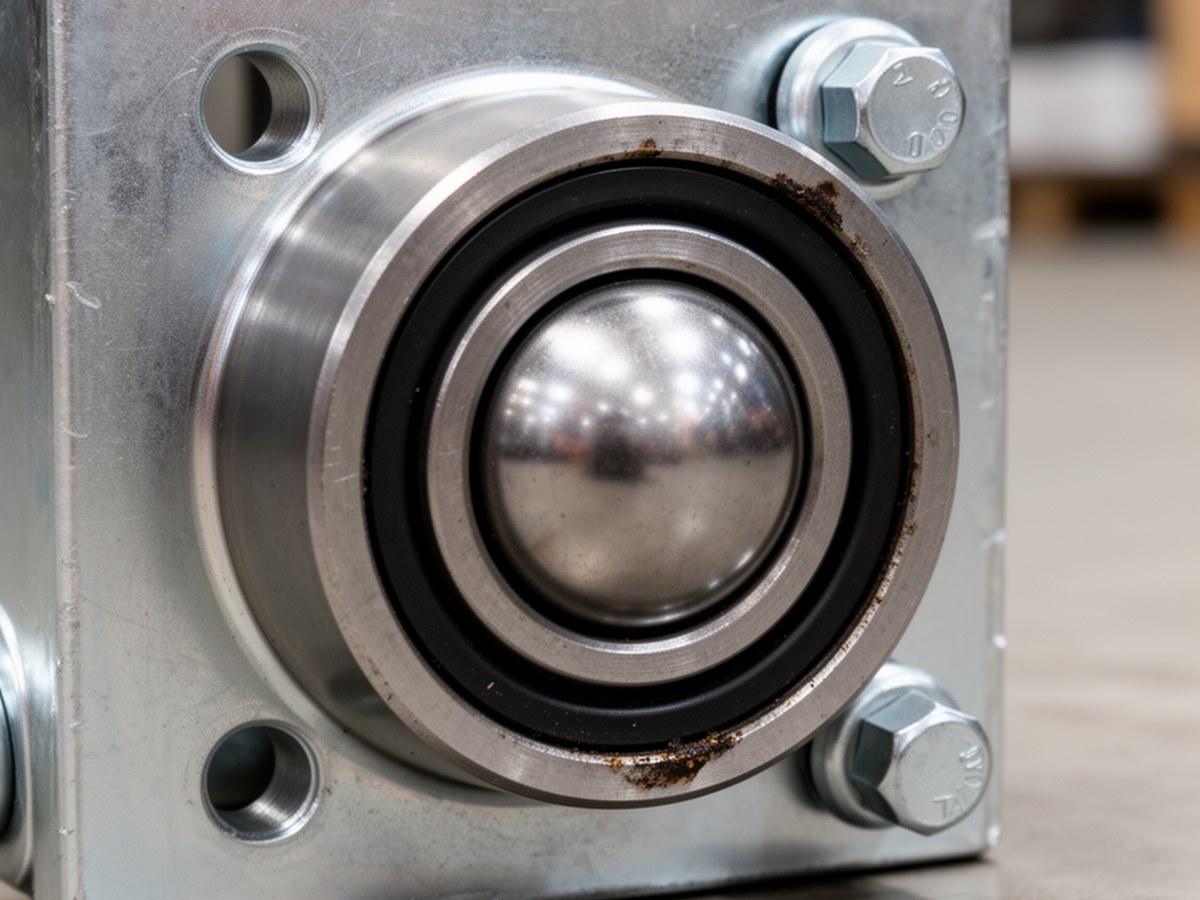

Фланцевое исполнение опоры
Показывает конструктивные элементы, которые влияют на монтаж и защиту.
Входные данные и паспортные параметры
Минимальный набор: масса и геометрия груза, число нагруженных опор, скорость линии (м/с), цикл (постоянный/переменный/ударный), температура (°C), загрязнение, влажность, требования к санитарии, доступность обслуживания, целевая наработка (ч).
Чек-лист паспорта, который сверяют обязательно
- Динамическая грузоподъемность C (Н).
- Статическая грузоподъемность C0 (Н).
- Допустимая скорость n (об/мин) или скорость поверхности.
- Тип уплотнений и класс защиты.
- Смазка: тип, объем, диапазон температур, совместимость с мойкой/химией.
- Требования к посадке, допускам и моментам затяжки.
Примечание: паспортные параметры шариковых опор (C, C0, n, уплотнения) имеют приоритет над универсальными оценками.
Расчетный блок: обозначения, нагрузка и ресурс
| Обозначение | Смысл | Единица |
|---|---|---|
| C | Динамическая грузоподъемность | Н |
| C0 | Статическая грузоподъемность | Н |
| P | Эквивалентная динамическая нагрузка | Н |
| n | Частота вращения | об/мин |
| L10 | Номинальный ресурс | обороты |
| L10h | Номинальный ресурс | ч |
Для смешанной нагрузки: P = X·Fr + Y·Fa, где коэффициенты X и Y берут из каталожной методики выбранной серии.
Для переменного цикла: Pm = (Σ(Pi^p·qi))^(1/p), где qi, доля времени режима.
Номинальный ресурс: L10 = (C/P)^p·10^6; в часах: L10h = L10/(60·n).
О показателе степени p. Значение p = 3 обычно применяют для шариковых контактов в подшипниковой модели усталости. Для конкретной шариковой опоры это допущение сверяют с методикой производителя и ограничениями серии.
Нормативные допущения и инженерные оценки
| Элемент расчета | Статус | Комментарий |
|---|---|---|
| L10, L10h | Нормативная модель | Базируется на стандартных моделях подшипниковой долговечности (уровень ISO/каталожных методик). |
| X, Y, p | Каталожные допущения | Зависят от конструкции, берут из паспорта серии. |
| Kd (ударность/динамика) | Инженерная оценка | Ориентир 1.2–2.5, уточняют по профилю цикла. |
| a2, a3 | Инженерная/каталожная корректировка | Связаны с материалом, смазкой, загрязнением, монтажом. Универсальные значения применяют с осторожностью. |
Скорректированный ресурс: Lh = a1·a2·a3·L10h. Если коэффициенты не заданы в каталоге, их фиксируют во внутренней методике предприятия и подтверждают эксплуатацией.
Числовые сценарии нагрузки
Постоянная нагрузка: C=2500 Н, P=600 Н, n=120 об/мин, p=3, L10h ≈ 10042 ч.
Переменный цикл: P1=400 Н (q1=0.5), P2=700 Н (q2=0.3), P3=1000 Н (q3=0.2), p=3. Тогда Pm=(400^3·0.5+700^3·0.3+1000^3·0.2)^(1/3)≈718 Н. При C=2500 Н и n=120 об/мин получаем L10h≈5850 ч.
Ударный режим: при Pm=718 Н и Kd=1.6 расчетная нагрузка Pрасч=1149 Н. Ресурс снижается нелинейно, поэтому для ударных участков критичны демпфирование, шаг опор и ограничение падения груза.
Несоосность, среда и ресурс шариковой опоры
| Фактор | Влияние | Мера |
|---|---|---|
| Несоосность | Локальные перегрузки, рост люфта | Выверка геометрии, контроль посадок и шага |
| Пыль/абразив | Износ дорожек | Уплотнения, экраны, очистка зоны контакта |
| Влага/мойка | Коррозия, вымывание смазки | Нержавеющие материалы, влагостойкая смазка |
| Высокая скорость | Нагрев, деградация смазки | Контроль температуры и вязкости смазки |
Монтажные ошибки: симптом, причина, действие
| Симптом | Вероятная причина | Корректирующее действие |
|---|---|---|
| Быстрый рост шума | Перекос посадки, загрязнение | Проверка соосности, очистка, замена уплотнений |
| Локальный перегрев | Перетяжка крепежа, неверная смазка | Переустановка по моменту, смена смазки |
| Неравномерный износ группы | Слишком редкий шаг опор | Переразбивка шага, перераспределение нагрузки |
Мониторинг и критерии замены шариковых опор
Приоритет отдают порогам из паспорта и регламента предприятия. Если они не заданы, применяют временные ориентиры до накопления статистики по участку:
- Рост температуры корпуса относительно установившейся базы более чем на 15–20 °C.
- Рост общего вибро/шумового уровня более чем на 6 дБ от базового состояния.
- Увеличение радиального люфта более 0.3 мм для малых/средних опор или выход за допуск КД.
- Повреждение уплотнений, следы коррозии, заедание хода.
Оценка по тренду надежнее разовой точки, важна скорость изменения температуры, шума и люфта.
LCC-подход
Сравнивают не только цену узла, но и сумму затрат: опора, монтаж, смазка, плановые остановы, простои при отказах и внеплановые замены. Для корректного выбора варианты считают на одинаковом горизонте и при одном профиле нагрузки.
