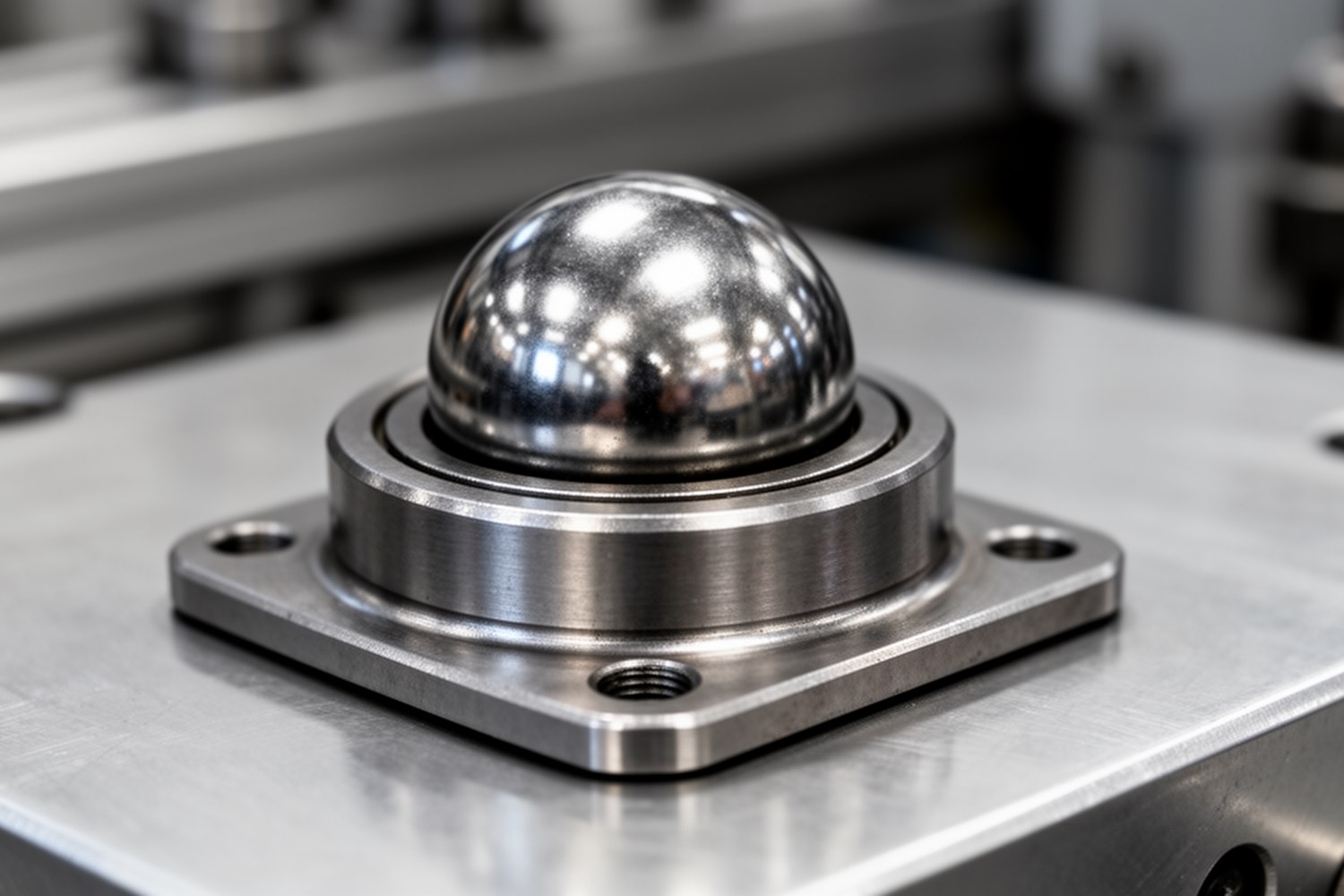

Шариковые опоры свободного перемещения преобразуют трение скольжения в трение качения. Они обеспечивают плавное многонаправленное движение тяжелых и крупногабаритных грузов с минимальным усилием. Их применяют не только в стандартных конвейерах, но и в мобильных сценических платформах или оборудовании для чистых помещений.
- Снижают трение для легкого перемещения грузов в любых направлениях.
- Нагрузку для жестких грузов считают по «правилу трех точек».
- Материал шара (сталь, нейлон, полиацеталь) влияет на шум и срок службы.
- Уплотнения защищают механизм от пыли и влаги в сложных условиях.
Механика работы и распределение нагрузок
Внутри шариковой опоры нагрузка от крупного несущего шара передается на множество мелких опорных шариков в полусферической чаше корпуса. Благодаря этому несущий шар свободно вращается на 360 градусов и двигается в любом направлении.
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
Belzona 1131, 1 кг28 950 ₽ Без НДС
KLUBER Kluberplex BEM 41-132, 1 кг14 950 ₽ Без НДС
WD-40 Specialist Bike Degreaser, 300 мл1 050 ₽ Без НДС
KLUBER Amblygon TA 15/2, 1 кг19 950 ₽ Без НДС
При монтаже опор шаром вниз (в качестве колесных опор для мобильных платформ) грузоподъемность узла иногда снижается вдвое. Это зависит от конструкции внутренней чаши, если опора изначально не спроектирована для перевернутого использования.
Оценка сопротивления качению
Тяговое усилие привода или физическое усилие оператора зависит от сопротивления качению. Его считают по формуле:
Здесь F обозначает силу сопротивления качению, f является коэффициентом трения качения (зависит от материалов шара и поверхности), N соответствует нормальной нагрузке на опору, а R равен радиусу несущего шара.
Внутреннее устройство

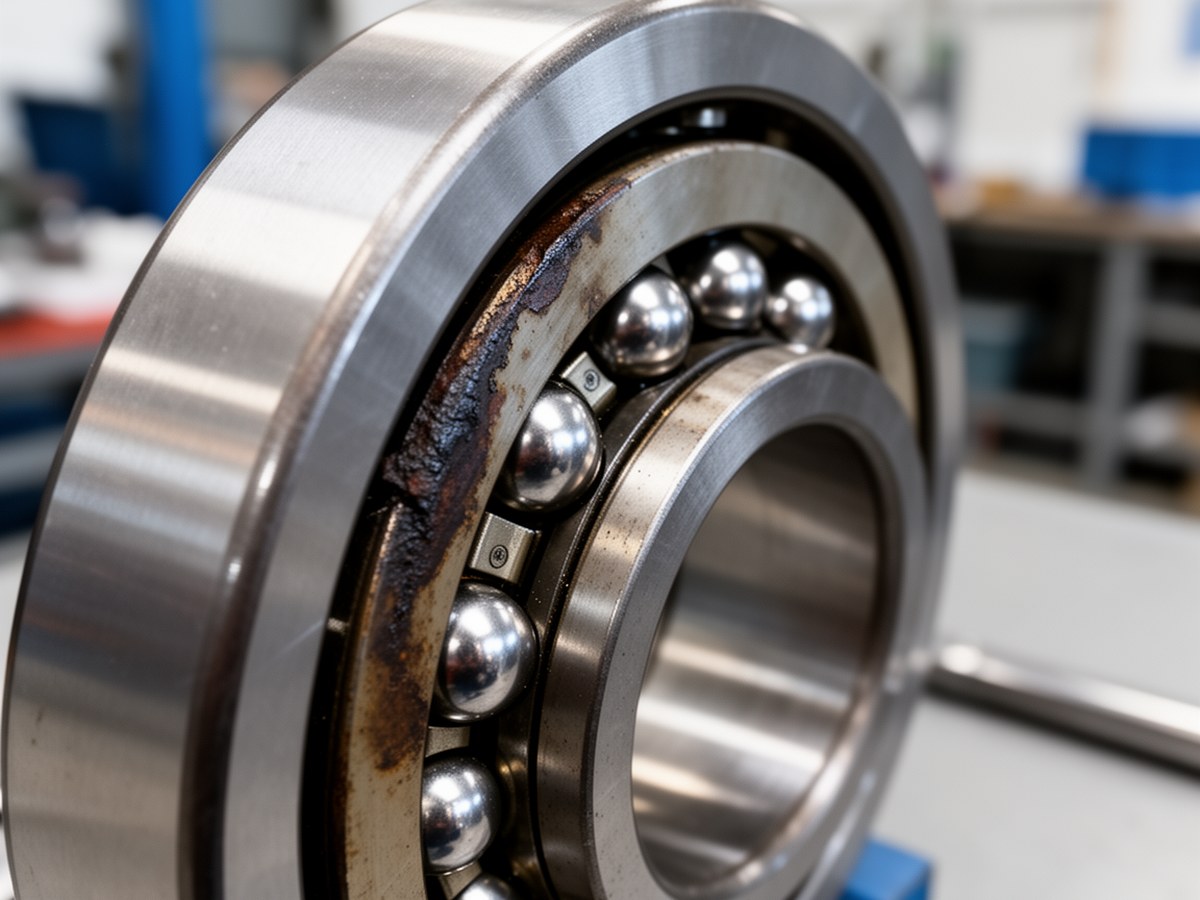

Кинематическая схема работы узла.
Расчет грузоподъемности и количества опор
При проектировании важно точно рассчитать количество точек опоры. Из-за микронеровностей груз редко давит на все элементы одновременно.
Для жестких грузов работает правило трех точек: масса делится на три независимо от числа установленных опор. Гибкие грузы распределяют вес равномернее, но требуют расчета собственной деформации. Расстояние между точками выбирают с учетом максимально допустимого прогиба. Этот параметр вычисляют по формулам для многопролетных балок, опираясь на модуль упругости и момент инерции сечения.
Формула грузоподъемности одной опоры для жесткого груза:
C = \frac{M \cdot k}{3}В этой формуле C обозначает требуемую грузоподъемность одной опоры, M соответствует массе груза, а k выступает коэффициентом запаса (от 1.2 до 1.5 для компенсации динамических нагрузок и неровностей).
Материалы шариковых опор
Материал шара и корпуса влияет на грузоподъемность, уровень шума и способность работать в агрессивных средах.
| Материал шара | Грузоподъемность | Уровень шума | Применимость в чистых помещениях | Особенности |
|---|---|---|---|---|
| Углеродистая сталь | Высокая | Высокий | Низкая (требует смазки) | Стандартное промышленное применение, высокая износостойкость. |
| Нержавеющая сталь | Средняя / Высокая | Высокий | Высокая | Устойчивость к коррозии и агрессивным средам. |
| Нейлон / Полиацеталь (POM) | Низкая | Низкий (≤45 дБ) | Высокая (работа без смазки) | Применяется для стекла, деликатных грузов и сценического оборудования. |
Специализированные области применения
Эти узлы встраивают в кинематические схемы для точного позиционирования и движения в разных направлениях. Требования к ним зависят от конкретной задачи.
| Отрасль | Основные требования к шариковым опорам | Предпочтительный материал шара | Специфика монтажа |
|---|---|---|---|
| Сценическое и театральное оборудование | Бесшумность (менее 45 дБ), плавность хода без рывков | Нейлон, Полиацеталь (POM) | Шаром вниз, в основание мобильных платформ |
| Выставочные трансформируемые стенды | Защита напольного покрытия от продавливания, скрытность | Нержавеющая сталь (увеличенного диаметра) или полимеры | Скрытый монтаж, интеграция в модули |
| Тяжелая промышленность и сборка | Высокая грузоподъемность, стойкость к ударным нагрузкам | Углеродистая сталь | Шаром вверх, монтаж с фланцем в рабочие столы |
Защита от внешних воздействий
На театральных сценах или в производственных цехах мелкие шарики часто заклинивают из-за пыли и абразива. Проблему решают системы уплотнений.
Опоры защищают фетровыми или полимерными вставками. Грязесъемники из нитрильного каучука (NBR) или полиуретана очищают несущий шар при вращении. В корпусе делают дренажные отверстия для отвода влаги и мелкого мусора. Вибрации и удары гасят модели со встроенными пружинными демпферами. Они компенсируют перепады высот в несколько миллиметров и поддерживают постоянный контакт с грузом.
