Шариковые опоры служат элементами механических систем, обеспечивающими вращение, линейное или всенаправленное перемещение с минимальным трением. Надежность узла напрямую зависит от точного расчета статических и динамических нагрузок под конкретные условия эксплуатации.
- C0 (статическая грузоподъемность): предельная нагрузка до появления остаточных деформаций.
- C (динамическая грузоподъемность): нагрузка, при которой опора отрабатывает 1 миллион циклов или оборотов.
- P и P0: эквивалентные динамическая и статическая нагрузки, приводимые к центру узла.
Классификация шариковых опор
Термин «шариковая опора» объединяет несколько типов механизмов. Расчетные формулы применяются к ним с учетом конструктивных особенностей, поэтому нужно заранее определить назначение конкретного узла.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
| Тип опоры | Конструктивные особенности | Типовые области применения |
|---|---|---|

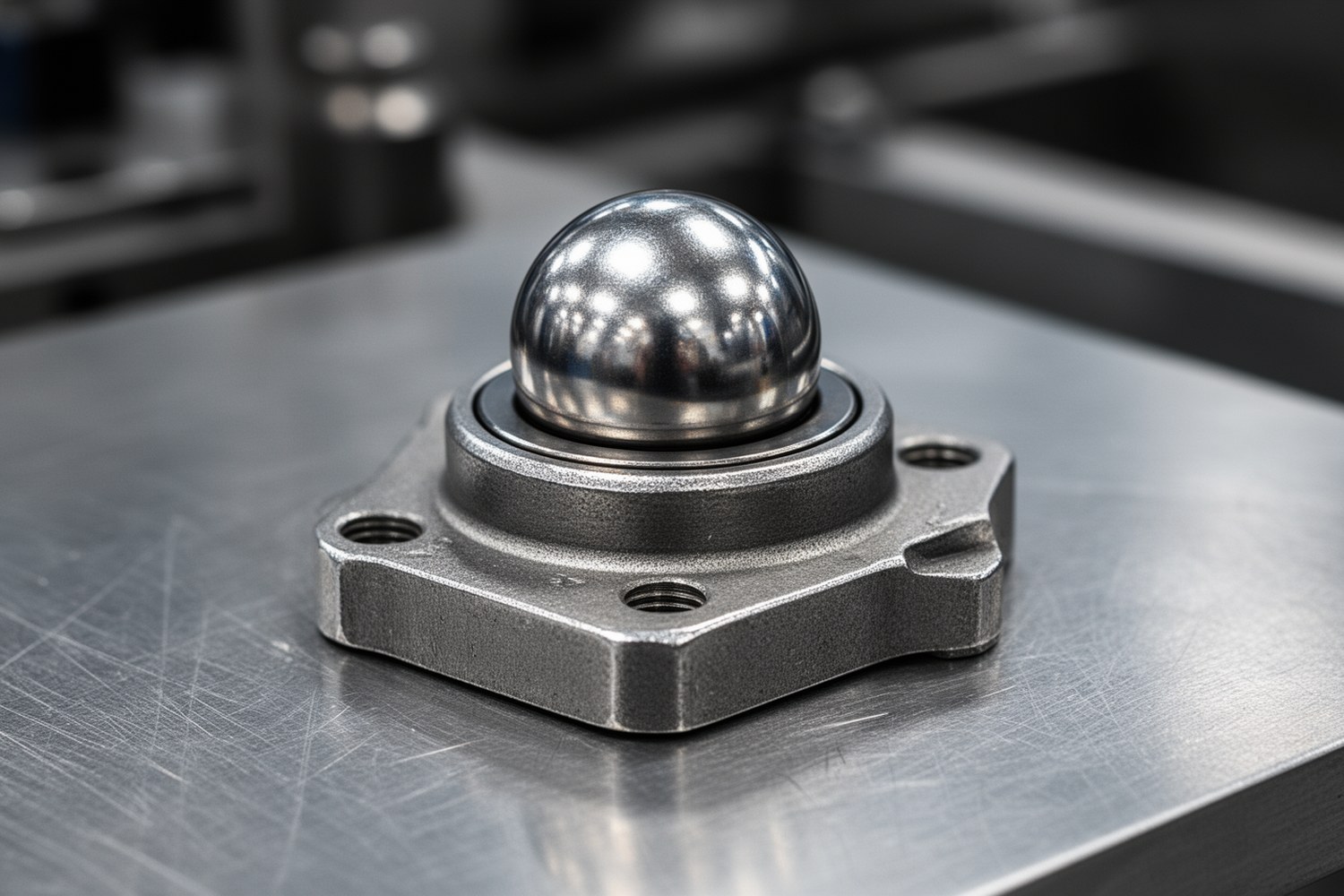

| Конвейерные шариковые опоры (Ball transfer units) | Крупный несущий шар опирается на полусферу из множества мелких шариков. Конструкция дает возможность перемещать груз в любой плоскости. | Сборочные линии, сортировочные столы, багажные терминалы, подача листового металла. |
| Линейные шариковые подшипники (каретки) | Замкнутые контуры циркуляции шариков перемещаются по профилированному рельсу или цилиндрическому валу. | Станки с ЧПУ, 3D-принтеры, промышленная робототехника, системы автоматизации. |
| Классические подшипниковые узлы | Внутреннее и наружное кольца с дорожками качения разделены рядом шариков (радиальные, радиально-упорные). | Электродвигатели, редукторы, шпиндели, колесные ступицы. |

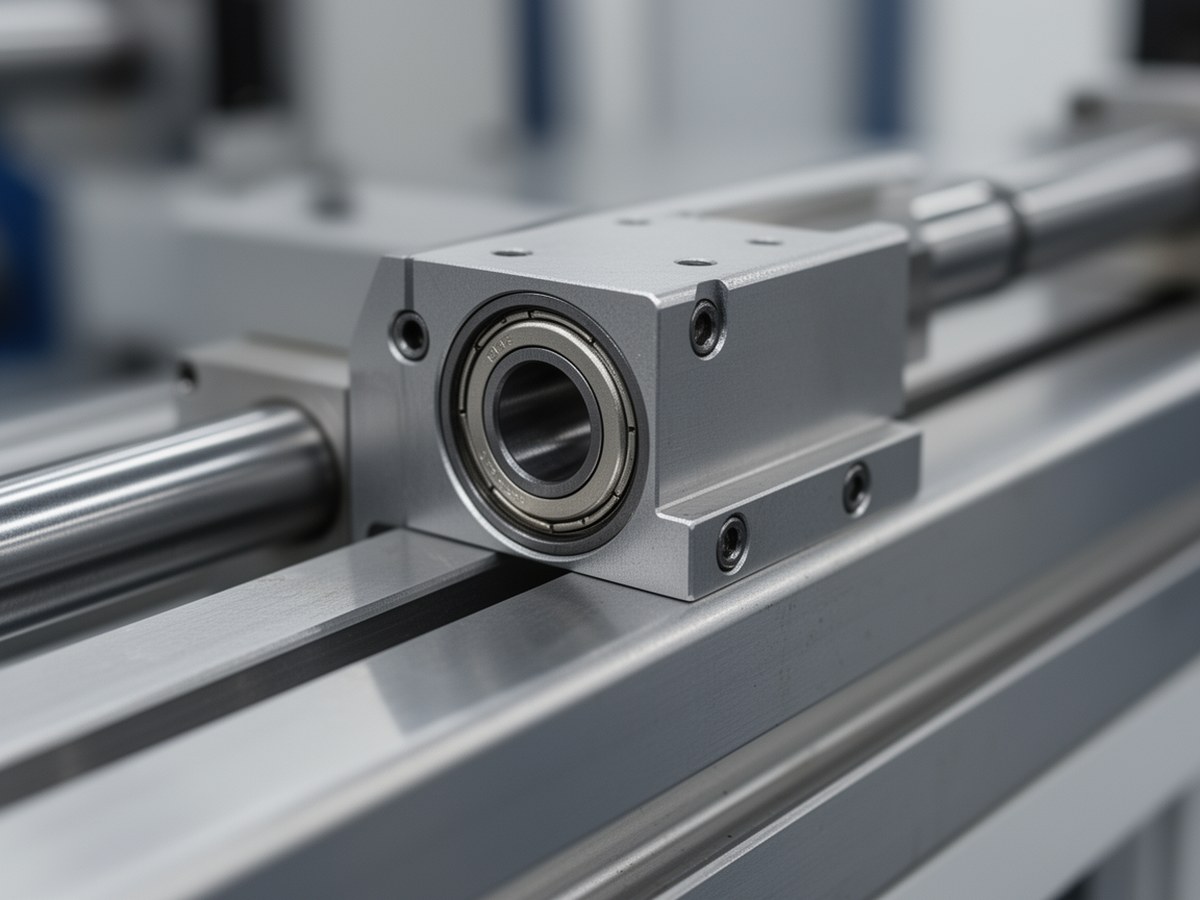

Линейные направляющие в промышленности
Пример линейной шариковой опоры, используемой в высокоточных механизмах.
Основные технические характеристики
При выборе шариковой опоры инженеры опираются на два параметра грузоподъемности из стандартов ISO и ГОСТ.
Максимальная нагрузка, при которой общая остаточная деформация шарика и дорожки качения в наиболее нагруженной точке контакта достигает 0,0001 диаметра шарика. Превышение этого значения ведет к появлению вмятин, вибрациям и шуму.
Постоянная радиальная или осевая нагрузка, которую опора выдерживает в течение базового расчетного ресурса в 1 миллион оборотов (или 50 км линейного пробега) без признаков усталостного выкрашивания металла.
Контактный угол (α) определяет угол между линией действия нагрузки на шарик и радиальной плоскостью. Увеличение этого угла повышает способность опоры воспринимать осевые нагрузки, но снижает ее радиальную грузоподъемность.
Расчет эквивалентной нагрузки
Опоры редко испытывают исключительно радиальную или осевую нагрузку. Реальные силы при расчете ресурса сводят к одной условной величине.
Эквивалентная динамическая нагрузка (P)
- P: эквивалентная динамическая нагрузка (Н);
- F_r: фактическая радиальная нагрузка (Н);
- F_a: фактическая осевая нагрузка (Н);
- X: коэффициент радиальной нагрузки (справочная величина);
- Y: коэффициент осевой нагрузки (справочная величина).
Эквивалентная статическая нагрузка (P0)
- P_0: эквивалентная статическая нагрузка (Н);
- X_0: коэффициент статической радиальной нагрузки;
- Y_0: коэффициент статической осевой нагрузки.
Условие статической прочности выглядит так: P0 ≤ C0 / f_s, где f_s выступает коэффициентом безопасности.
Поправочные коэффициенты и условия работы
Каталожные значения грузоподъемности (C и C0) рассчитаны на идеальные условия. При проектировании реальных механизмов используют поправочные коэффициенты.
| Условия работы | Характер нагрузки | Рекомендуемый коэффициент безопасности (f_s) |
|---|---|---|
| Плавная работа без ударов | Низкие скорости, отсутствие вибраций | 1.0 - 1.2 |
| Нормальные условия | Умеренные скорости, легкие толчки | 1.2 - 1.5 |
| Тяжелые условия | Высокие скорости, вибрации, умеренные удары | 1.5 - 2.0 |
| Экстремальные условия | Сильные ударные нагрузки, реверсивное движение | 2.0 - 3.0 |
Дополнительно учитываются следующие параметры:
- Температурный коэффициент (f_t): При нагреве свыше 100 °C твердость металла снижается. При 150 °C грузоподъемность падает на 10% (f_t = 0.9), а при 200 °C теряется 25% (f_t = 0.75).
- Коэффициент твердости (f_h): Если твердость дорожек качения падает ниже 58 HRC, грузоподъемность пропорционально уменьшается.
Расчет номинального ресурса (L10)
Номинальный ресурс (долговечность) показывает время работы, которое достигнут или превзойдут 90% опор из одной партии при идентичных условиях до появления первых признаков усталости материала.
Для перевода ресурса в часы работы (L10h) при постоянной частоте вращения используется формула:
- L_{10h}: номинальный ресурс в часах;
- C: динамическая грузоподъемность (Н);
- P: эквивалентная динамическая нагрузка (Н);
- n: частота вращения (об/мин).
Пример расчета
Задача состоит в расчете ресурса радиального шарикоподшипника, работающего при частоте вращения n = 1500 об/мин. Действующие нагрузки составляют 2500 Н (радиальная Fr) и 800 Н (осевая Fa). По каталогу выбрана опора с динамической грузоподъемностью C = 22 000 Н. Коэффициенты для данного типа равны X = 0.56 и Y = 1.4.
- Определяем эквивалентную динамическую нагрузку:
P = 0.56 × 2500 + 1.4 × 800 = 1400 + 1120 = 2520 Н. - Рассчитываем ресурс в миллионах оборотов:
L10 = (22000 / 2520)³ ≈ (8.73)³ ≈ 665 млн оборотов. - Переводим ресурс в часы работы:
L10h = (1 000 000 / (60 × 1500)) × 665 ≈ 11.1 × 665 ≈ 7381 час.
При заданных условиях расчетный срок службы шариковой опоры составит около 7381 часа непрерывной работы.
