Шариковые опоры свободного перемещения работают как узлы для плавного перемещения объектов в любом направлении по горизонтали. Их ставят в конвейерные системы, сборочные линии и механизмы подачи. В качестве шариковой опоры для стола они помогают позиционировать тяжелые или габаритные грузы с минимальным сопротивлением.
- Основная функция: многонаправленное перемещение с низким трением.
- Ключевые элементы: несущий шар, малые опорные шарики, полусферическая чаша.
- Критерий выбора: расчет нагрузки, условия среды, материал контактирующей поверхности груза.
Назначение и принцип работы
Принцип работы шариковой опоры построен на замене трения скольжения трением качения во всех направлениях. Цилиндрические ролики ограничивают движение одной осью, а сферический рабочий элемент позволяет объекту свободно менять траекторию. Опоры поворотные шариковые дают возможность вращать груз вокруг своей оси на 360 градусов без смещения самого узла.
Главный несущий шар опирается не на сплошную поверхность, а на плотное ложе из десятков или сотен малых поддерживающих шариков. Они циркулируют внутри полусферической чаши корпуса. При вращении главного шара малые шарики перекатываются вместе с ним, принимают вертикальную нагрузку и снижают коэффициент трения качения.

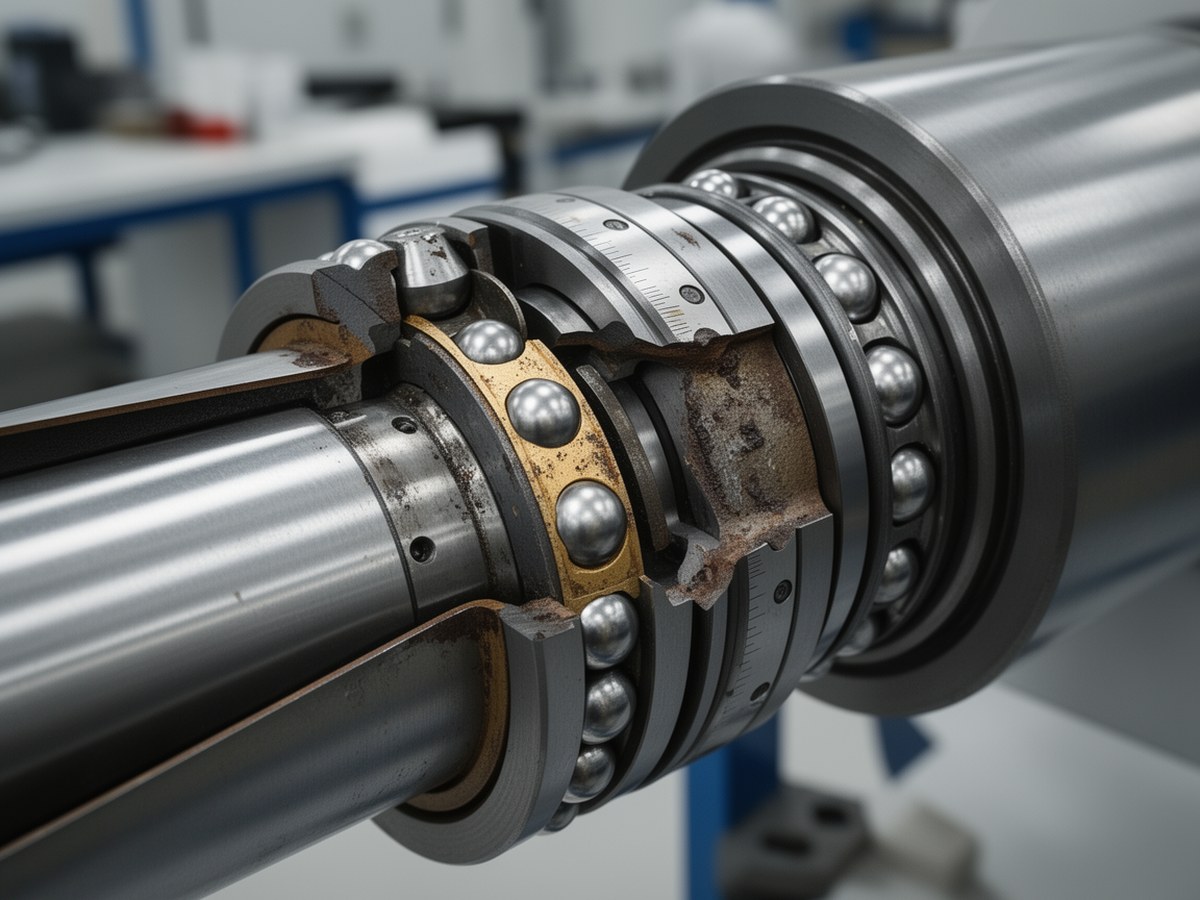

Внутреннее устройство
Конструкция узла обеспечивает минимальное трение за счет циркуляции малых шариков.
Конструкция и применяемые материалы
Стандартная промышленная шариковая опора состоит из следующих компонентов:
- Корпус (чаша): воспринимает основную нагрузку и служит направляющей для внутренних элементов.
- Главный несущий шар: контактирует непосредственно с перемещаемым грузом.
- Опорные шарики: распределяют нагрузку от несущего шара на корпус.
- Уплотнение (грязесъемник): кольцо из фетра или полимера для защиты внутренней полости от пыли и абразива.
Материалы определяют характеристики узла, стойкость к коррозии и пригодность для работы с деликатными грузами.
| Материал несущего шара | Материал корпуса | Сфера применения и особенности |
|---|---|---|
| Углеродистая сталь (хромированная) | Оцинкованная сталь | Стандартные промышленные условия. Высокая статическая и динамическая грузоподъемность. Не подходит для влажных сред. |
| Нержавеющая сталь (AISI 304/316) | Нержавеющая сталь | Агрессивные среды, пищевая промышленность, чистые помещения. Устойчивость к коррозии и химическим реагентам. |
| Полимер (нейлон, полиацеталь) | Оцинкованная или нержавеющая сталь | Перемещение деликатных грузов (стекло, полированные металлы, окрашенные детали). Сниженная грузоподъемность, но отсутствие царапин на грузе. |
Усредненные технические параметры популярных типоразмеров на примере серии SP с фланцем:
| Типоразмер (пример) | Диаметр несущего шара, мм | Габариты (D x H), мм | Статическая грузоподъемность, кг | Динамическая грузоподъемность, кг |
|---|---|---|---|---|
| SP 15 B | 15.8 | 31 x 21 | 60 | 50 |
| SP 22 B | 22.2 | 45 x 30 | 160 | 130 |
| SP 30 B | 30.1 | 55 x 37 | 300 | 250 |
Классификация по типу крепления
Способ монтажа зависит от конструкции несущей рамы оборудования. Базовые форм-факторы определяют метод установки узла.
Имеют плоский фланец с крепежными отверстиями. Устанавливаются поверх или заподлицо с рабочей поверхностью. Обеспечивают высокую стабильность и простоту замены.
Оснащены цилиндрическим стержнем с метрической резьбой. Позволяют регулировать высоту установки каждой опоры для выравнивания плоскости конвейерного стола.
Имеют гладкий цилиндрический корпус. Устанавливаются в предварительно подготовленные отверстия с натягом. Отличаются компактностью и минимальным шагом установки.
В конструкцию интегрирована тарельчатая или витая пружина. Работают с неровными грузами или ударными нагрузками, равномерно распределяя вес между соседними опорами.
Расчет нагрузок и правила подбора
Расчет требуемой грузоподъемности отталкивается от характеристик груза. При проектировании шариковых столов учитывают отсутствие абсолютно плоских поверхностей. Из-за микронеровностей и погрешностей установки жесткий груз вроде стального листа или тяжелого ящика всегда опирается только на три точки.
Надежность системы обеспечивает правило трех точек. Максимальная нагрузка на одну опору рассчитывается по формуле:
Где:
F: требуемая динамическая грузоподъемность одной шариковой опоры в килограммах.
P: максимальный вес перемещаемого груза в килограммах.
Гибкий груз вроде тонкого листа пластика прогибается и опирается на большее количество шаров. Для запаса прочности и защиты от заклинивания расчет всегда ведут исходя из жесткого состояния груза.
Шаг установки между центрами опор рассчитывают так, чтобы наименьший габарит груза всегда перекрывал минимум три узла в любом направлении. Опоры располагают по квадратной или ромбовидной сетке. Шахматный ромбовидный порядок обеспечивает более плотное перекрытие и защищает углы груза от проваливания между шарами.
Эксплуатационные характеристики и обслуживание
Длительный срок службы требует соблюдения кинематических и трибологических ограничений:
- Грузоподъемность: статическая определяет максимальный вес в состоянии покоя без деформации элементов. Динамическая показывает допустимую нагрузку при непрерывном движении груза, она всегда ниже статической.
- Скорость перемещения: для большинства стальных опор предел линейного перемещения составляет 1–2 м/с. При превышении порога малые шарики не успевают циркулировать, узел перегревается и заклинивает.
- Коэффициент трения: в нормальных условиях показатель трения качения составляет от 0.01 до 0.05 в зависимости от материалов и качества поверхности груза.
- Температурный режим: стальные элементы с высокотемпературной смазкой работают при температурах от -30°C до +100°C, а в спецмодификациях выдерживают и больший нагрев. Полимерные шары ограничивают верхний предел до +60°C.
Техническое обслуживание сводится к регулярной очистке рабочих поверхностей. Большинство промышленных шариковых опор смазаны на весь срок службы. При работе в условиях повышенной запыленности применяют модели с усиленными фетровыми уплотнениями и отверстиями в нижней части корпуса для сброса мелкого мусора.
