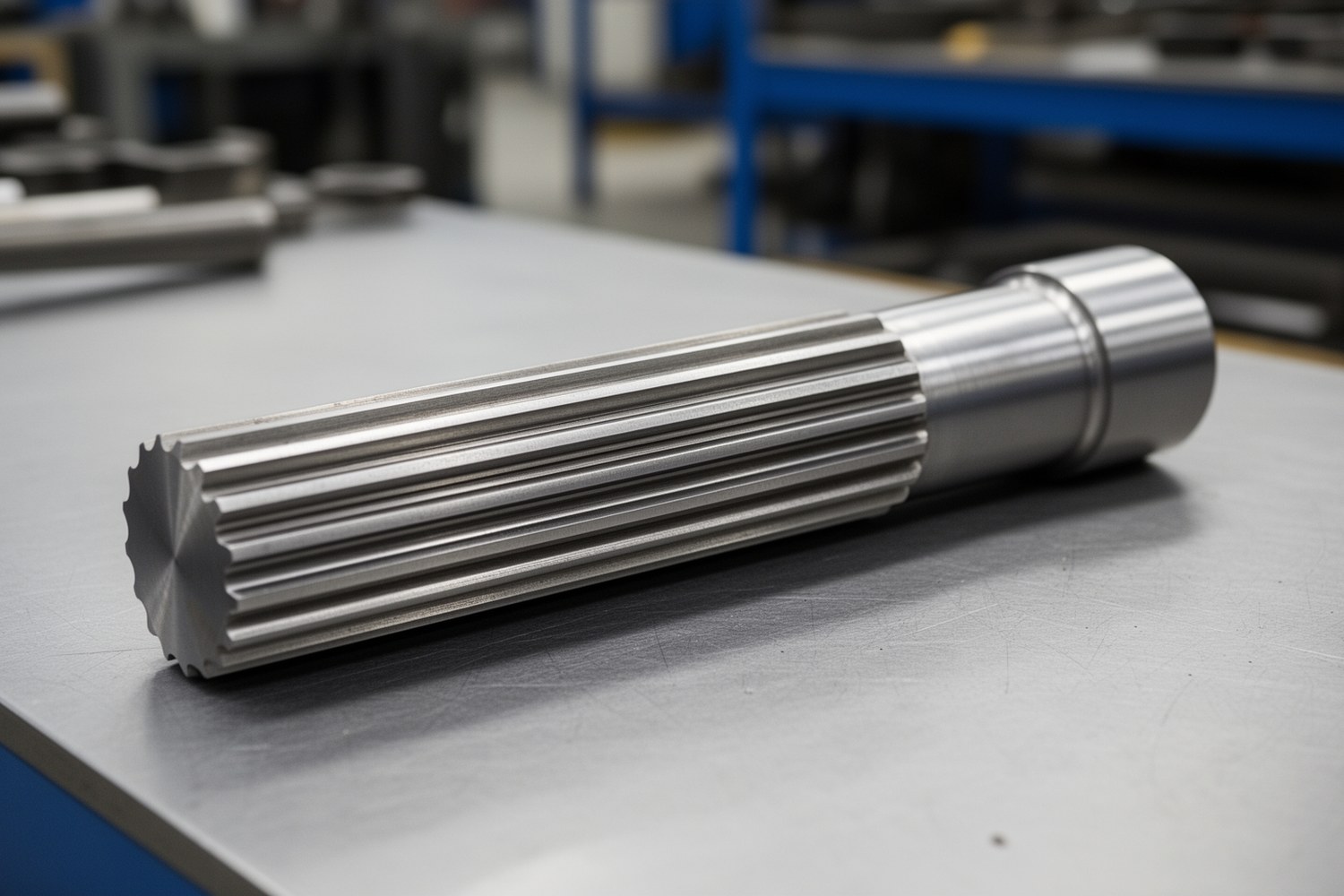

Шлицевый вал представляет собой вал с продольными зубьями и впадинами, которые входят в ответные внутренние шлицы втулки, шестерни, муфты или другой охватывающей детали. Такое соединение передает крутящий момент, фиксирует угловое положение и, при необходимости, допускает осевое перемещение сопрягаемой детали без потери зацепления.
- Шлицы распределяют нагрузку между несколькими боковыми поверхностями, поэтому соединение обычно выдерживает больший момент, чем одиночная шпонка того же габарита. Фактическая несущая способность зависит от размеров, материала, посадки и условий работы.
- Основные профили шлицов: прямобочные, эвольвентные и треугольные. Профиль выбирают по нагрузке, точности центрирования, технологичности и требованиям чертежа.
- Изготовление шлицов выполняют резанием, пластическим деформированием, шлифованием или электроэрозией. Универсального лучшего метода нет: технология зависит от партии, материала, твердости и допуска.
Что такое шлицевый вал
В инженерной терминологии шлицевым валом называют деталь машин с равномерно расположенными продольными элементами зацепления. На наружной поверхности вала выполняют зубья и впадины, а в сопрягаемой детали формируют внутренние шлицы. При сборке боковые поверхности зубьев воспринимают окружную силу и передают момент от одной детали к другой.
Шлицевый вал работает в неподвижном соединении, где втулка жестко закреплена на валу, или в подвижном соединении, где деталь перемещается вдоль оси. Второй вариант характерен для муфт переключения, телескопических карданных валов, приводных механизмов и коробок передач.
По сравнению с гладким валом и шпонкой шлицевое соединение сложнее в изготовлении и контроле, но дает более равномерное распределение нагрузки, лучшее центрирование и меньшую концентрацию напряжений в зоне одного паза.

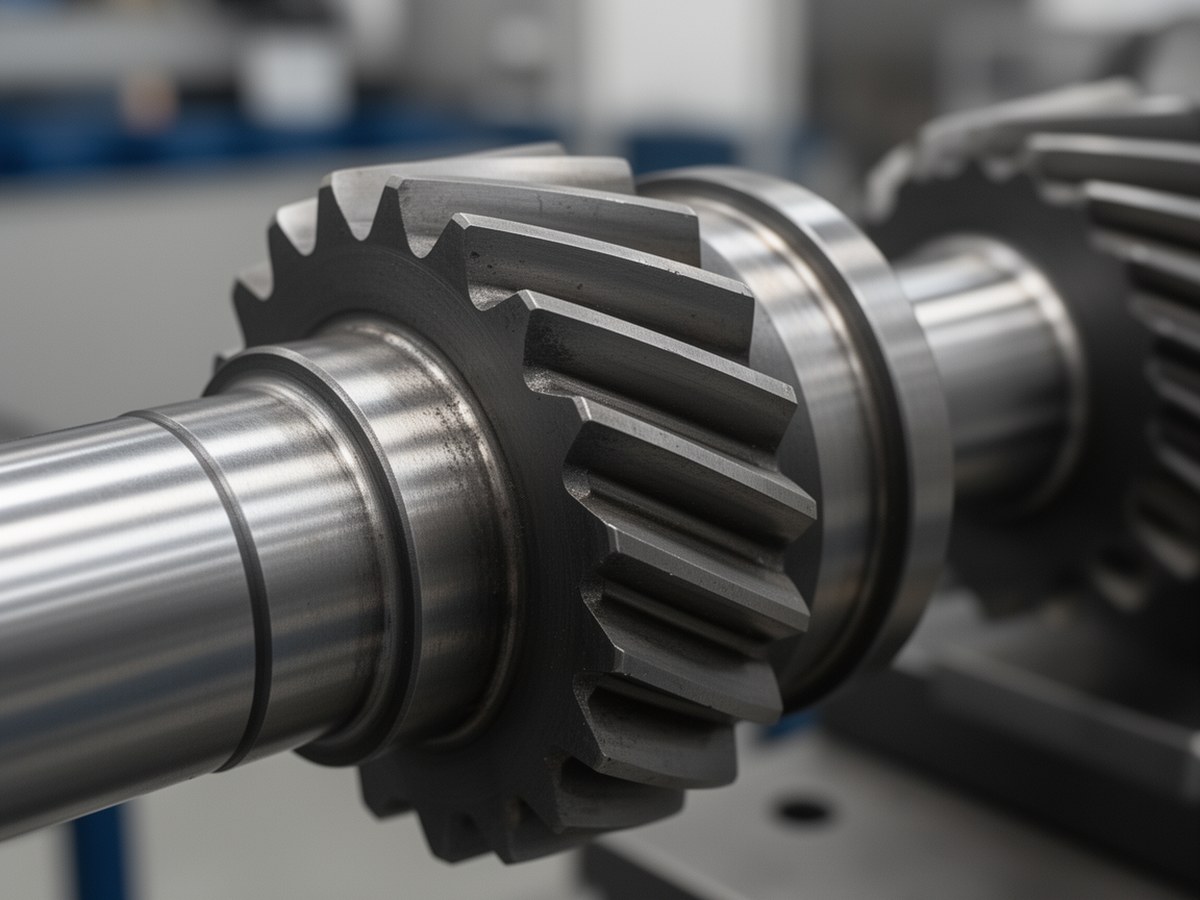

Схема шлицевого соединения
Схема показывает вал с наружными шлицами и втулку с ответным внутренним профилем.
Назначение и отличие от шпоночного соединения
Главная функция шлицевого соединения заключается в передаче крутящего момента между валом и охватывающей деталью. Также оно удерживает заданное угловое положение, ограничивает проворот, повышает соосность и может обеспечивать направленное осевое скольжение.
Шлицевое соединение
Нагрузка передается через несколько зубьев. Центрирование выполняется по диаметрам или по боковым сторонам профиля. Соединение применяют в ответственных узлах, где важны момент, соосность и повторяемость положения.
Шпоночное соединение
Момент в основном передается одной шпонкой и пазом. Конструкция проще в обработке, но нагрузка сосредоточена локально, а точность центрирования обычно ниже.
Шлицевые валы применяют не потому, что они всегда лучше шпоночных. Их выбирают, когда в узле требуется сочетание несущей способности, компактности, соосности и возможности осевого перемещения. При малой нагрузке, невысоких требованиях к центрированию и единичном изготовлении шпоночное соединение может быть проще.
Конструкция шлицевого соединения
Типовое соединение включает вал с наружными шлицами и втулку с внутренними шлицами. Основные элементы профиля: зуб, впадина, боковая поверхность, наружный диаметр, внутренний диаметр, шаг и длина зацепления. Для подвижных соединений дополнительно важны зазоры, шероховатость и стойкость боковых поверхностей к износу.
Рабочими обычно являются боковые поверхности зубьев. Они воспринимают окружную силу, возникающую от крутящего момента. Диаметры профиля используют для центрирования, ограничения радиального смещения и обеспечения требуемой посадки.
T = Ft × dm / 2
где T обозначает крутящий момент; Ft обозначает окружную силу на среднем или делительном диаметре; dm обозначает расчетный диаметр зацепления.
Ft = 2T / dm
Эти зависимости приведены как упрощенная справка о связи момента и окружной силы. Они не заменяют расчет прочности шлицевого соединения по стандарту, чертежу и условиям работы узла.
Виды шлицов по профилю
Профиль определяет форму зуба, способ контакта, технологию изготовления и характер распределения напряжений. На практике чаще рассматривают прямобочные, эвольвентные и треугольные шлицы.
| Тип профиля | Особенности | Типичные области применения | Ограничения |
|---|---|---|---|
| Прямобочные шлицы | Боковые стороны зубьев близки к прямолинейным, профиль сравнительно прост для обработки и контроля. | Общие машиностроительные узлы, втулки, муфты, передачи со средними нагрузками. | При высоких нагрузках чувствительны к качеству центрирования и распределению контакта. |
| Эвольвентные шлицы | Профиль близок к зубчатому зацеплению, хорошо воспринимает нагрузку и допускает технологичное получение зуборезными методами. | Коробки передач, приводы, ответственные соединения с повышенным моментом. | Требуют более строгого контроля профиля, шага и инструмента. |
| Треугольные шлицы | Имеют клиновидный профиль, могут использоваться в соединениях с небольшими диаметрами или специальными требованиями к посадке. | Приборные, малогабаритные и специальные соединения. | Не являются универсальной заменой прямобочным и эвольвентным профилям; применимость задается конструкцией. |
Способы центрирования
Центрирование определяет, какие поверхности задают положение втулки относительно оси вала. От этого зависят биение, равномерность контакта, износ и требования к обработке.
| Способ центрирования | Что задает соосность | Когда применяется | На что влияет |
|---|---|---|---|
| По наружному диаметру | Наружная поверхность зубьев вала и соответствующая поверхность втулки. | Когда наружный диаметр удобно точно обработать и проконтролировать. | Упрощает обеспечение радиального положения, но требует точности по вершинам зубьев. |
| По внутреннему диаметру | Поверхности впадин и внутренний диаметр профиля. | Для соединений, где важна точность посадки по впадинам или есть технологические причины обрабатывать этот диаметр точнее. | Может усложнять изготовление внутреннего профиля и контроль. |
| По боковым сторонам зубьев | Рабочие боковые поверхности шлицов. | В нагруженных соединениях, где важно равномерно передать момент и уменьшить люфт. | Повышает требования к профилю, шагу, шероховатости и совпадению боковых поверхностей. |
Материалы и термообработка
Материал шлицевого вала выбирают по крутящему моменту, ударным нагрузкам, износу, условиям смазки, габаритам и способу изготовления. Часто применяют углеродистые и легированные конструкционные стали. Для специальных условий используют коррозионностойкие стали, бронзы, алюминиевые сплавы и другие материалы.
Термообработка может включать нормализацию, улучшение, закалку с отпуском, цементацию, ТВЧ-закалку или другие процессы. Ее назначают вместе с требованиями к твердости сердцевины, твердости рабочей поверхности, глубине упрочненного слоя и допустимой деформации после нагрева.
| Фактор | Влияние на изготовление и ресурс |
|---|---|
| Пластичность материала | Важна для накатки шлицев на валу: при недостаточной пластичности возможны трещины и неполное заполнение профиля. |
| Исходная твердость | Влияет на выбор резания, пластического деформирования и износ инструмента. |
| Закалка и упрочнение | Повышают износостойкость, но могут вызвать деформацию и потребовать финишного шлифования. |
| Качество поверхности | Определяет износ, плавность перемещения подвижного соединения и риск задиров. |
Режимы обработки, твердость, припуски и шероховатость нельзя назначать по общему описанию. Они зависят от марки материала, профиля шлицов, длины зацепления, требуемого класса точности, оборудования и чертежа детали.
Способы изготовления шлицов на валу
Шлицы на валу получают разными методами. В разговорной практике часто говорят, что шлицы «нарезают», но это корректно только для операций резания. Накатка шлицев формирует профиль пластическим деформированием, а электроэрозионная обработка удаляет материал электрическими разрядами.
| Метод | Принцип | Сильные стороны | Ограничения |
|---|---|---|---|
| Фрезерование шлицов | Профиль получают дисковой, фасонной или червячной фрезой с делением по окружности. | Гибкий метод для единичных и мелкосерийных деталей, подходит для разных длин и профилей. | Производительность ниже, чем у специализированных методов; важны настройка деления и жесткость системы. |
| Долбление | Шлиц формируют возвратно-поступательным движением резца или долбяка. | Применимо для внутренних и наружных профилей, удобно при ограниченном выходе инструмента. | Может быть медленнее фрезерования и требует контроля шага, профиля и заусенцев. |
| Протягивание | Профиль создается многозубой протяжкой за один проход или ограниченное число проходов. | Высокая повторяемость и производительность в серии, особенно для внутренних шлицев втулок. | Дорогой специализированный инструмент; метод оправдан при достаточном объеме партии. |
| Шлифование | Профиль доводят абразивным кругом после предварительной обработки и часто после термообработки. | Высокая точность, улучшение шероховатости, возможность обработки закаленных поверхностей. | Риск прижогов, необходимость контроля теплового режима и правки круга. |
| Накатка шлицев | Профиль формируется холодным пластическим деформированием роликами или сегментами. | Высокая производительность в серии, отсутствие снятия стружки, упрочнение поверхностного слоя при подходящем материале. | Требует пластичного материала, точной заготовки и специализированного инструмента; не всегда подходит для малых партий и сложных профилей. |
| Электроэрозионная обработка | Материал удаляется электрическими разрядами по заданной траектории или электродом. | Подходит для твердых материалов, сложных контуров, ремонтных и специальных задач. | Низкая производительность по сравнению с механическими методами; требуется контроль поверхностного слоя. |
Фрезерование шлицов часто выбирают для гибкого производства по чертежам, когда нужна переналадка под разные типоразмеры. Протягивание и накатка шлицев чаще оправданы в серийных условиях, где стоимость инструмента распределяется на большое количество деталей. Шлифование применяют как финишную операцию для точности и качества поверхности, а электроэрозию используют, когда резание затруднено или профиль имеет специальные ограничения.
Как выбрать способ изготовления
Выбор технологии начинается с анализа чертежа и условий работы. Важны профиль, число зубьев, длина шлицевой части, диаметр, точность центрирования, шероховатость, материал, термообработка, партия и доступность инструмента.
Единичная и мелкая серия
Чаще рассматривают фрезерование, долбление, электроэрозионную обработку или сочетание операций. На первом плане гибкость и возможность выполнить профиль без дорогого специального инструмента.
Серийное производство
При стабильной номенклатуре рациональны протягивание, накатка шлицев, специализированное зубообрабатывающее оборудование и автоматизированный контроль.
Высокая точность и закаленная поверхность
После чернового формирования профиля может потребоваться шлифование или другая финишная обработка. Это снижает погрешности профиля, биение и шероховатость.
Пластичные материалы
Накатку применяют, если материал допускает холодную деформацию, а геометрия и допуски соответствуют возможностям оборудования и инструмента.
Кратко: единичные детали чаще делают гибкими методами резания или электроэрозией; большие серии выполняют протягиванием, накаткой или специализированной зубообработкой; закаленные поверхности обычно требуют финишного шлифования; сложный профиль и высокие допуски требуют расширенного контроля.
Точный рабочий профиль требует делительной настройки, жесткого станка, правильного инструмента и измерительного контроля. Простого формирования канавок недостаточно, если не выдержаны допуск, соосность, шаг и шероховатость рабочих поверхностей.
Контроль качества шлицевого вала
Контроль нужен не только после финальной операции. Заготовку проверяют после токарной обработки, после формирования шлицов, после термообработки и после финишного доведения. Иначе погрешности накапливаются: биение базовой поверхности переходит в неравномерный контакт, а нарушение шага вызывает локальную перегрузку отдельных зубьев.
| Параметр контроля | Что проверяют | Типовые средства |
|---|---|---|
| Размеры профиля | Наружный и внутренний диаметры, ширину зуба, ширину впадины, рабочую высоту. | Микрометры, штангенинструмент, калибры, специализированные измерительные приборы. |
| Профиль и шаг | Соответствие формы зуба, равномерность расположения шлицов, накопленную погрешность шага. | Профилемеры, зубоизмерительные приборы, оптический или координатный контроль. |
| Биение и соосность | Радиальное биение шлицевой части относительно базовых шеек и центров. | Индикаторные стойки, центры, призмы, координатные измерительные машины. |
| Шероховатость | Качество рабочих боковых поверхностей и диаметров центрирования. | Профилометры, образцы шероховатости для предварительной оценки. |
| Твердость и слой | Твердость поверхности, сердцевины, глубину упрочненного или цементованного слоя. | Твердомеры, микротвердомеры, металлографический контроль для ответственных деталей. |
| Сборочная пригодность | Проходимость, боковой зазор, посадку, плавность перемещения втулки по шлицам. | Шлицевые калибры, контрольные втулки, сборочные проверки. |
Для подвижных соединений особенно важны отсутствие задиров, равномерная шероховатость и стабильный зазор по длине. Для неподвижных нагруженных соединений критичны контакт боковых поверхностей, посадка, отсутствие трещин и соответствие термообработки.
Типичные дефекты
Дефекты шлицевых валов возникают при подготовке заготовки, формировании профиля, термообработке, шлифовании, транспортировке или сборке. Часть дефектов видна при осмотре, но многие проявляются только при измерении профиля, шага, биения или при пробной сборке.
| Дефект | Возможная причина | Где возникает | Как выявляют |
|---|---|---|---|
| Заусенцы на кромках | Износ инструмента, неверный режим резания, недостаточная финишная обработка. | После фрезерования, долбления, протягивания. | Визуальный осмотр, лупа, пробная сборка, контроль кромок. |
| Нарушение шага | Ошибка деления, люфты станка, неправильная настройка ЧПУ или приспособления. | При фрезеровании, долблении, зубообработке. | Измерение шага, координатный контроль, проверка калибром. |
| Повышенное биение | Ошибки базирования, деформация после термообработки, несоосность предварительной обработки. | После токарной обработки, термообработки или финишной операции. | Проверка в центрах, индикаторный контроль, измерение относительно базовых шеек. |
| Неполное заполнение профиля при накатке | Недостаточное усилие, неправильный припуск, низкая пластичность материала, износ роликов. | При накатке шлицев. | Контроль профиля, проверка высоты зуба, визуальная оценка впадин и боковых поверхностей. |
| Прижоги после шлифования | Перегрев зоны контакта, неверный круг, недостаточное охлаждение, чрезмерная подача. | При шлифовании закаленных поверхностей. | Визуальный осмотр, травление, контроль микротрещин и твердости. |
| Повреждение боковых поверхностей | Задиры при сборке, загрязнение, недостаточная смазка, транспортные повреждения. | При сборке, эксплуатации или хранении. | Осмотр, контроль шероховатости, проверка люфта и пятна контакта. |
Где применяются шлицевые валы
Шлицевые валы распространены в узлах, где вал передает момент на шестерню, муфту, диск, втулку или подвижный элемент привода. Типовые примеры: коробки передач, редукторы, карданные передачи, шпиндельные узлы, насосы, гидромоторы, сельскохозяйственная и специальная техника.
В ремонтной практике шлицевый вал оценивают по износу боковых поверхностей, люфту в сопряжении, состоянию посадочных шеек и следам перегрузки. Замена или восстановление детали требует не только повторить геометрию шлицов, но и сохранить базовые поверхности, твердость и соосность. Иначе новый профиль не обеспечит расчетный ресурс.
Метод изготовления выбирают по функции детали: передаваемому моменту, требуемой точности, подвижности соединения, материалу, термообработке и объему партии. Эти параметры важнее универсальных утверждений о превосходстве одного способа.
