Системы охлаждения высокоскоростных валов применяют для отвода тепла от вала, ротора, подшипникового узла, корпуса и сопряженных зон, где температура влияет на зазоры, биение, вибрацию и ресурс. Цель расчета обычно шире простого снижения средней температуры: нужно получить устойчивое и симметричное температурное поле без локальных перегревов и резких градиентов.
- Главные источники тепла: подшипники, уплотнения, гидродинамические потери, электромагнитные потери, технологический процесс и окружающая среда.
- Как правило, при малых тепловых нагрузках применяют воздух, при плотном теплоотводе используют жидкостные и масляные контуры, а для сложных узлов выбирают комбинированные решения.
- Расход охлаждающей среды определяют по тепловой мощности, теплоемкости и допустимому нагреву потока.
- Проект проверяют не только по температуре, но и по вибрации, биению, преднатягу подшипников, давлению, расходу и чистоте каналов.
Что охлаждают в высокоскоростном валу
В реальном узле охлаждение редко ограничивается одной поверхностью вала. Тепло может идти от внутренних каналов ротора к наружной поверхности, от подшипников к корпусу, от электродвигателя к шпинделю, от технологической зоны к переднему концу узла. Поэтому систему рассматривают как набор тепловых путей: вал/ротор, подшипники, корпус, уплотнения, смазка, охлаждающая среда и окружающая среда.
Задача охлаждения состоит в том, чтобы удержать рабочие температуры в допустимом диапазоне и ограничить температурные градиенты. Для шпиндельных узлов это связано с точностью обработки и стабильностью вылета инструмента. Для турбомашин и компрессоров важны ресурс подшипников, работа уплотнений и устойчивость ротора на высоких скоростях.
Охлаждение должно быть согласовано с расчетом прочности, динамики ротора и подшипниковых зазоров. Локальное переохлаждение одной зоны может быть не менее опасным, чем общий перегрев.
Источники тепловыделения
Тепловыделение зависит от частоты вращения, нагрузки, вязкости смазки или рабочей среды, типа подшипников, состояния уплотнений и режима процесса. В электрошпинделях отдельно учитывают потери в электродвигателе, а в турбомашинах - теплоприток от горячего газа или сжатой среды.
| Источник тепла | От чего зависит | Что контролировать |
|---|---|---|
| Подшипники | Скорость, преднатяг, радиальная и осевая нагрузка, вязкость смазки | Температуру наружного кольца, вибрацию, изменение зазора |
| Уплотнения | Контактное давление, скорость скольжения, состояние кромок и зазоров | Температуру зоны уплотнения, износ, утечки |
| Гидродинамические потери | Плотность и вязкость среды, скорость вращения, геометрия зазоров | Потери давления, нагрев жидкости или газа, устойчивость расхода |
| Электромагнитные потери | Мощность электродвигателя, частота, режим нагрузки, охлаждение статора | Температуру обмоток, корпуса и ротора электрошпинделя |
| Технологический процесс | Резание, шлифование, сжатие, перекачка, контакт с горячей средой | Теплоприток к переднему концу вала, температурный дрейф |
Типы систем охлаждения высокоскоростных валов
Тип системы выбирают по требуемой плотности теплоотвода, допустимой сложности конструкции и чувствительности узла к загрязнению. Для высоких скоростей особенно важны симметрия каналов, влияние добавленных полостей на балансировку и отсутствие пульсаций, которые могут возбуждать вибрации.
| Тип охлаждения | Принцип | Преимущества | Ограничения | Типовое применение |
|---|---|---|---|---|
| Воздушное | Обдув корпуса, ротора или зоны подшипников | Простота, отсутствие жидкостных утечек, низкие требования к герметизации | Низкая теплоемкость, зависимость от чистоты воздуха и температуры окружающей среды | Легкие шпиндели, вспомогательное охлаждение, умеренные нагрузки |
| Корпусное жидкостное | Циркуляция воды, водно-гликолевой смеси или иной жидкости через рубашку корпуса | Высокий теплоотвод, точное регулирование температуры корпуса и статора | Риск коррозии, утечек, кавитации и засорения рубашки | Корпуса шпинделей, электрошпиндели, компрессорные узлы |
| Масляное | Отвод тепла маслом, часто совместно со смазкой подшипников | Совмещает смазку и охлаждение, защищает поверхности от коррозии | Вязкостные потери, нагрев масла, требования к фильтрации | Подшипниковые опоры, редукторные и компрессорные узлы |
| Масляно-воздушное | Дозированная подача масла воздушным потоком | Малый расход масла, стабильная смазка, снижение избыточного перемешивания | Чувствительность к настройке дозаторов, качеству воздуха и трассировке линий | Высокоскоростные шпиндельные подшипники |
| Внутреннее | Поток жидкости или газа проходит по каналам внутри полого вала или ротора | Тепло отводится близко к источнику, можно охлаждать труднодоступные зоны | Сложность изготовления, влияние на прочность и балансировку, риск засорения | Валы с внутренним охлаждением, турбомашины, специальные шпиндели |
| Комбинированное | Несколько способов теплоотвода работают совместно | Можно разделить контуры по зонам и режимам нагрузки | Больше датчиков, арматуры, соединений и сценариев отказа | Прецизионные шпиндели, электрошпиндели, турбины, компрессоры |
Внутренние каналы охлаждения

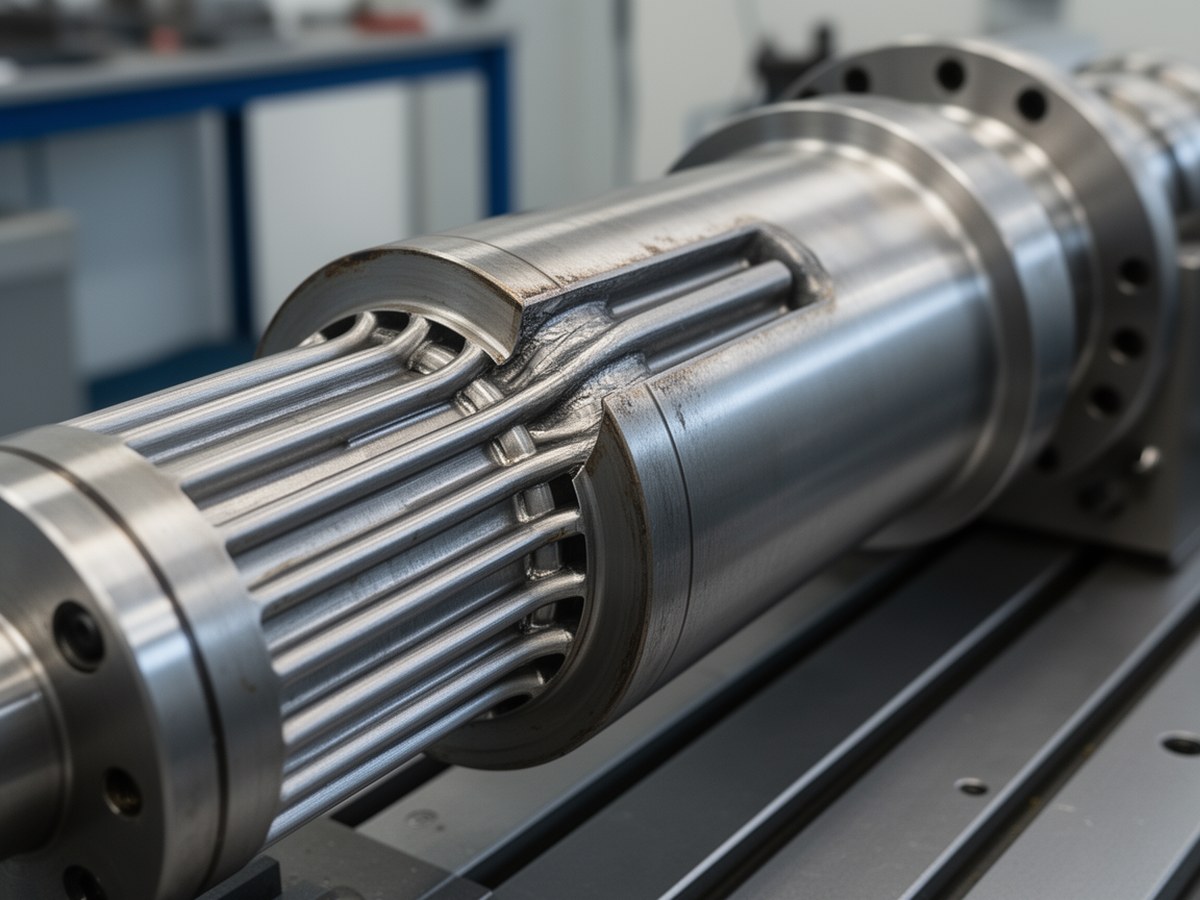

Изображение уместно после сравнения типов охлаждения, рядом с пояснением о внутренних каналах и ограничениях по балансировке.
Комбинированная система охлаждения
Комбинированная система охлаждения представляет собой не универсальную технологию, а инженерную компоновку, где несколько контуров решают разные задачи. Например, корпус шпинделя может охлаждаться водно-гликолевой рубашкой, подшипники - масляно-воздушной смазкой, а передняя зона - дополнительным воздушным обдувом или теплоотводом через корпус.
Когда оправдана
Схема уместна при высокой тепловой плотности, жестких требованиях к точности, наличии разных температурных зон или невозможности отвести тепло одним контуром без перегрева среды.
Что усложняет
Нужно согласовать расходы, давления, температуру входа, фильтрацию, герметичность, контроль утечек и влияние каналов на балансировку вала/ротора.
Для высокоскоростных узлов комбинированные системы охлаждения проектируют с учетом отказов: падения расхода в одном контуре, роста температуры масла, загрязнения фильтра или нарушения герметичности рубашки. Если резервирования нет, система управления должна переводить оборудование в безопасный режим до повреждения подшипников или ротора.
Выбор охлаждающей среды
Охлаждающую среду выбирают не только по теплоемкости. Важны вязкость, совместимость с материалами, риск коррозии, пожарная безопасность, чистота, допустимая температура, требования к насосам и возможность стабильного контроля расхода.
| Среда | Сильные стороны | Ограничения | Где применяется |
|---|---|---|---|
| Воздух | Доступен, не требует возвратного жидкостного контура | Низкая теплоемкость, шум, зависимость от запыленности | Обдув корпуса, масляно-воздушная смазка, вспомогательные зоны |
| Вода | Высокая теплоемкость, компактный теплоотвод | Коррозия, требования к качеству воды, герметизация | Охлаждающие рубашки корпусов и чиллерные контуры |
| Водно-гликолевая смесь | Защита от замерзания, стабильность в замкнутых контурах | Меньшая теплоемкость по сравнению с водой, контроль концентрации | Станочные шпиндели, промышленные чиллеры, закрытые системы |
| Масло | Смазка и охлаждение в одном контуре, защита от коррозии | Вязкостный нагрев, старение, необходимость фильтрации | Подшипниковые узлы, компрессоры, турбомашины |
| Специальные жидкости | Подбираются под температуру, электробезопасность или химическую совместимость | Стоимость, требования к сервису и утилизации | Специальные электромашины и ответственные промышленные узлы |
Влияние температурных градиентов на вал и подшипники
Неравномерный нагрев вызывает неодинаковое тепловое расширение по длине и сечению. Для вращающегося вала это может проявляться как изгиб, рост радиального биения, смещение центра масс и изменение условий работы подшипников. Даже небольшие микрометровые перемещения становятся критичными в прецизионных шпинделях и быстроходных роторах.
Температурный градиент влияет на преднатяг подшипников: при расширении вала, корпуса или распорных втулок меняются осевые и радиальные зазоры. Избыточный преднатяг повышает тепловыделение и ускоряет деградацию смазки, а недостаточный снижает жесткость и может увеличить вибрацию. Поэтому охлаждение вала и корпуса должно рассматриваться совместно.
При вводе новой схемы охлаждения полезно сравнивать не только максимальную температуру, но и время выхода на тепловой режим, температурную асимметрию, дрейф положения инструмента или рабочего колеса, изменение вибрационного спектра.
Расчет теплового баланса и расхода
Предварительный расчет начинается с оценки суммарного тепловыделения. В простом виде тепловой баланс собирают по основным источникам, затем задают коэффициент запаса и проверяют, какой расход среды нужен для отвода тепла при допустимом повышении температуры.
где QΣ означает суммарное тепловыделение, Вт; Qподш - потери в подшипниках; Qупл - потери в уплотнениях; Qгидр - гидродинамические потери; Qэл - электромагнитные потери; Qпроц - теплоприток от процесса; Qокр - теплоприток или теплоотдача через окружающую среду.
где Pохл означает требуемую мощность охлаждения, Вт; kз - коэффициент запаса. Его выбирают по документации оборудования, испытаниям, отраслевым методикам или расчетной модели конкретного узла.
где m_dot означает массовый расход охлаждающей среды, кг/с; cp - удельная теплоемкость, Дж/(кг·К); ΔT - допустимое повышение температуры среды между входом и выходом, К или °C как разность температур. Если нужен объемный расход, его получают делением массового расхода на плотность среды.
Для оценки конвективного теплообмена используют критериальные зависимости. Они применимы только в пределах условий, для которых получены: режим течения, геометрия канала, шероховатость, свойства среды и диапазон чисел Рейнольдса должны соответствовать выбранной методике.
где Nu означает число Нуссельта; Re - число Рейнольдса; Pr - число Прандтля; α - коэффициент теплоотдачи, Вт/(м²·К); λ - теплопроводность среды, Вт/(м·К); d - характерный размер, м. Коэффициенты C, m и n выбирают по справочным данным, испытаниям или расчетной методике.
Уравнение нестационарной теплопроводности применяют для оценки температурного поля во времени. Здесь T означает температуру; t - время; a - температуропроводность материала; qv - объемное тепловыделение; ρ - плотность; cp - теплоемкость материала.
Эти зависимости дают расчетный ориентир, но не заменяют проверку по документации производителя подшипников, шпинделя, уплотнений, насоса, чиллера и охлаждающей среды. Для ответственных валов требуется верификация расчетов измерениями, а при сложной геометрии - CFD/FEA и расчет динамики ротора.
Критерии выбора для разных узлов
Одинаковая температура в паспортном диапазоне не означает одинаковую пригодность системы. Для станочного шпинделя важна тепловая стабильность и малый дрейф, для компрессора - устойчивый теплоотвод от подшипников и уплотнений, для турбомашины - работа при высоких теплопритоках и строгих требованиях к динамике ротора.
| Узел | Ключевые требования | Подходящие решения | Особые проверки |
|---|---|---|---|
| Шпиндель станка | Точность, малый дрейф, стабильный преднатяг | Жидкостная рубашка корпуса, масляно-воздушная смазка, локальный теплоотвод | Биение, тепловое удлинение, температура подшипников |
| Электрошпиндель | Отвод тепла от статора, ротора и передних опор | Жидкостный контур корпуса плюс охлаждение подшипников | Температура обмоток, изоляции, корпуса и передней опоры |
| Компрессор | Надежность смазки, работа уплотнений, стабильность зазоров | Масляное охлаждение подшипников, теплообменник масла, корпусные контуры | Давление масла, деградация смазки, утечки и вибрация |
| Турбомашина | Высокие теплопритоки, динамика ротора, ресурс подшипников | Внутренние каналы, воздушное или масляное охлаждение опор, теплозащита | Температурный градиент, критические скорости, балансировка |
| Вал с внутренними каналами | Теплоотвод из труднодоступных зон | Осевые или радиальные каналы, ротационные соединения, контролируемый расход | Прочность стенок, засорение каналов, герметичность и дисбаланс |
| Ротор с температурной асимметрией | Ограничение изгиба, биения и смещения центра масс | Симметричные контуры, раздельный контроль зон, тепловая изоляция локальных источников | Температурная карта, виброспектр, тепловой дрейф оси вращения |
Эксплуатационные риски и диагностика
Система охлаждения должна быть диагностируемой. Минимальный набор контроля включает температуру входа и выхода среды, расход, давление, температуру подшипников, вибрацию, биение, состояние фильтров, герметичность контуров и качество охлаждающей среды.
| Неисправность | Признаки | Возможные причины | Контроль и действия |
|---|---|---|---|
| Кавитация в насосе или канале | Шум, пульсации давления, падение расхода, нестабильная температура | Недостаточное давление на входе, высокая температура среды, завоздушивание, избыточное сопротивление линии | Проверить давление всасывания, температуру, воздух в контуре, характеристики насоса и сопротивление трассы |
| Засорение каналов | Рост ΔT между входом и выходом, локальный перегрев, падение расхода | Частицы износа, отложения, разрушение фильтра, загрязнение теплообменника | Проверить фильтры, промыть каналы, оценить перепад давления и состояние охлаждающей среды |
| Коррозия | Помутнение жидкости, частицы в фильтре, ухудшение теплообмена, следы повреждения каналов | Несовместимость материалов, неверный pH, отсутствие ингибиторов, попадание кислорода | Проверить pH, электропроводность, ингибиторы, материалы контура и регламент замены среды |
| Утечка | Падение уровня или давления, следы жидкости, загрязнение масла или охлаждающей среды | Износ уплотнений, повреждение ротационного соединения, дефект рубашки, ослабление фитингов | Проверить соединения, ротационные вводы, уплотнения, герметичность рубашки и дренажные зоны |
| Нестабильный расход | Колебания температуры, вибрации на переходных режимах, нестабильные показания датчика | Неустойчивая работа насоса, клапана, воздушные пробки, неверная настройка регулятора | Проверить насос, клапаны, датчик расхода, алгоритм регулирования и наличие воздуха в контуре |
| Деградация смазки | Рост температуры подшипников, шум, изменение виброспектра, потемнение масла | Перегрев, загрязнение, окисление, неверная вязкость или избыточное перемешивание | Проверить вязкость, чистоту, температуру масла, интервал замены и работу маслоохладителя |
| Нарушение балансировки | Рост вибрации после ремонта, изменения каналов или замены деталей | Несимметричные каналы, остатки загрязнений, неравномерное заполнение полостей, ошибка сборки | Проверить симметрию конструкции, чистоту каналов, сборку и выполнить динамическую балансировку |
| Ухудшение теплообмена | Температура растет при нормальном расходе, увеличивается время выхода на режим | Накипь, загрязнение теплообменника, изменение свойств среды, нарушение контакта в тепловом пути | Проверить теплообменник, свойства среды, состояние поверхностей и фактическую тепловую нагрузку |
Контроль и ввод в эксплуатацию
При пуске новой или измененной системы фиксируют базовые значения: температуру среды на входе и выходе, расход, давление, температуру подшипников, вибрацию, биение и время выхода на тепловой режим. Эти данные нужны как эталон для последующей диагностики.
Проверку выполняют на нескольких режимах: холостой ход, частичная нагрузка, рабочая нагрузка и останов после прогрева. Если температура остается допустимой, но растут вибрации или дрейф положения, систему нельзя считать согласованной с узлом: требуется проверка температурной асимметрии, преднатяга подшипников и динамики ротора.
Практические ограничения проектирования
Перед внедрением выбранной схемы проверяют гидравлические потери, допустимое давление, температурные деформации, возможность обслуживания фильтров и каналов, совместимость материалов, доступность датчиков и сценарии безопасной остановки при отказе охлаждения.
Внутренние каналы и ротационные соединения требуют отдельной проверки прочности, усталости и герметичности. Любое изменение геометрии вала может повлиять на собственные частоты и балансировку, поэтому тепловой расчет должен быть связан с расчетом ротодинамики.
Для большинства инженерных задач надежная последовательность выглядит так: сначала оценивают тепловыделение, затем выбирают контур и среду, рассчитывают расход, проверяют температурное поле, уточняют конструкцию по динамике и обслуживанию, после чего подтверждают результат испытаниями на рабочих режимах.
