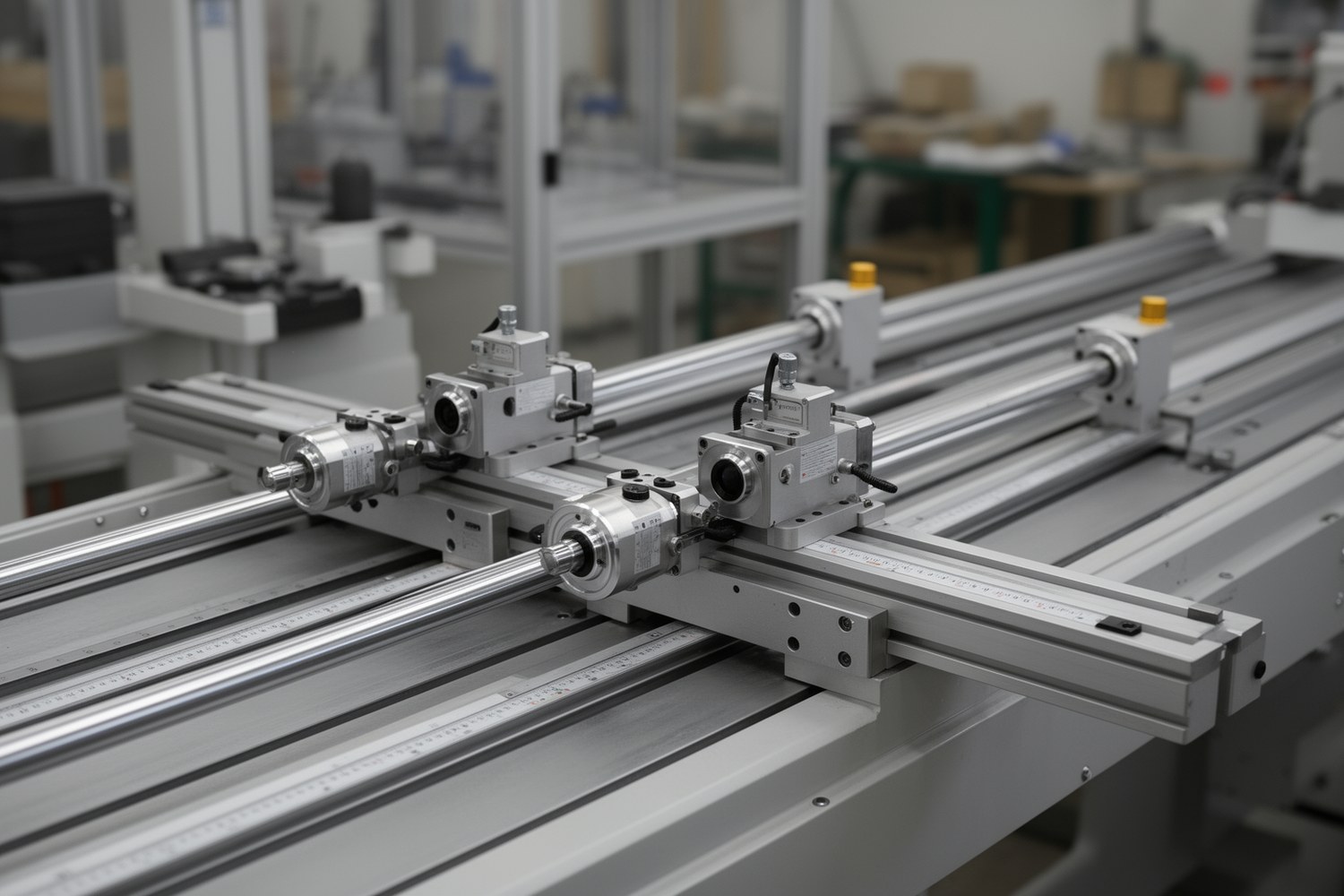

Параллельные ШВП (шарико-винтовые передачи) используют в портальных и тяжелых осях, где одной передачи недостаточно по жесткости и устойчивости к моментам. Главный риск: рассогласование осей, перекос портала, рост трения, перегрев и ускоренный износ. Поэтому проектируют не отдельный узел, а систему целиком: механика, приводы, обратная связь, пусконаладка ШВП и регламент обслуживания.
Коротко главное
- Параллельные ШВП обычно оправданы на средних ходах, когда приоритетом остается точность. Для очень длинных ходов и высоких скоростей нередко эффективнее рейка или линейный привод.
- Выбор между механической и электронной синхронизацией лучше делать по взвешенной матрице: требуемая точность, отказобезопасность, удобство сервиса, CAPEX и OPEX.
- Фактическая точность системы зависит не только от класса ШВП, но и от качества монтажа, настройки контуров, преднатяга и теплового режима.
Когда параллельные ШВП оправданы, а когда нет
Оправданы при высоких требованиях к точности и жесткости на средних ходах, при больших массах и заметных опрокидывающих моментах.
Когда лучше рассмотреть альтернативу (рейка или линейный привод):
- ход оси обычно от 3 м и выше при приоритете скорости и ускорений;
- высокая частота реверсов на больших скоростях, где критическая частота винта ограничивает режим;
- ограниченный бюджет владения при тяжелом доступе к обслуживанию длинных винтов.
Пороговые значения уточняют расчетом критической частоты винта, теплового удлинения и эксплуатационных затрат на смазку, опоры и периодическую юстировку.
Конструктивные схемы 2/3/4 винта
| Схема | Сильные стороны | Риски | Где применять |
|---|---|---|---|
| 2 ШВП, общая траверса | Умеренная сложность, понятная гантри-синхронизация | Чувствительность к асимметрии нагрузки | Порталы средней длины |
| 3 ШВП | Гибче при смещенном центре масс | Сложнее баланс по усилиям | Асимметричные спецмеханизмы |
| 4 ШВП (H) | Максимальная устойчивость к моментам | Высокая сложность монтажа и диагностики | Крупные порталы с жесткими требованиями к геометрии |
Синхронизация: механическая или электронная (матрица выбора)
Оцените варианты по весам (0-1) и баллам (1-5): Score = Σ(wᵢ×sᵢ).
| Критерий | Вес (пример) | Механическая | Электронная | Комментарий |
|---|---|---|---|---|
| Точность и компенсации | 0,35 | 3 | 5 | Электронная лучше для линейных шкал и теплокомпенсации |
| Отказобезопасность | 0,25 | 4 | 3 | Механическая связь проще при отказе канала |
| Сервис и ремонт | 0,20 | 3 | 3 | Механика сложнее в юстировке, электроника в параметрировании |
| CAPEX | 0,10 | 3 | 2 | Электронная обычно дороже на старте |
| OPEX | 0,10 | 3 | 4 | При хорошей диагностике электроника снижает простои |
Для 2/3/4 винтов в электронной схеме обычно применяют: энкодер на каждом приводе, линейные шкалы на сторонах портала, синхронизацию по положению и синхронизацию по моменту для выравнивания усилий.
Расчетная модель: нагрузки, момент, 3- и 4-винтовые схемы
Для 2 винтов с базой между осями b, суммарной продольной силой F и эксцентриситетом e:
Момент привода i-й ветви:
p - шаг винта, η - КПД, T₀ - добавка на преднатяг ШВП и потери в опорах.
Для 3 и 4 винтов практично использовать матричную запись равновесия: A·F = B, где вектор F содержит осевые силы ветвей, а B включает суммарную силу и моменты относительно осей портала. Ограничение: все Fᵢ должны оставаться в допустимом диапазоне по гайке, опорам и сервоприводу.
Осевая деформация винта и тепловая компенсация ШВП:
Мини-кейс (2 винта)
Дано: F=18 кН, b=0,9 м, e=0,06 м, p=0,01 м, η=0,9, T₀=2 Н·м. Тогда M=1080 Н·м, F₁=10,2 кН, F₂=7,8 кН. Моменты: T₁≈20,0 Н·м, T₂≈15,8 Н·м. Для подбора привода берут запас по пику, нагреву и циклу работы.
Бюджет точности и классы ШВП
Суммарную ошибку позиционирования удобно оценивать как RSS-модель:
e_упрв - остаточная ошибка контура управления (tracking/following error).
По классам точности ориентируются на стандартные системы классификации (например, ISO 3408/JIS). Типовые диапазоны шага на 300 мм приводят только как справочные; фактическое значение зависит от метода измерения, температуры, преднатяга, нагрузки и схемы монтажа.
Монтаж и пусконаладка: допуски с контекстом
Ниже ориентиры не универсальны. Их выбирают по классу оборудования, длине базы и методу измерения (лазерный интерферометр, автоколлиматор, индикатор с поверочной линейкой).
| Класс системы | Длина базы L | Параллельность осей ШВП | Плоскостность/прямолинейность баз | Метод контроля |
|---|---|---|---|---|
| Общий промышленный | до 1 м | 0,03-0,05 мм/м | 0,02-0,04 мм/м | Индикатор + линейка |
| Точный | 1-2,5 м | 0,015-0,03 мм/м | 0,01-0,02 мм/м | Лазер/автоколлиматор |
| Прецизионный | до 3 м | 0,008-0,015 мм/м | 0,005-0,01 мм/м | Лазерный интерферометр |
Для длины L применяйте масштабирование допуска: Допуск(L)=Допуск(1 м)×L, если в ТЗ не задана иная модель.
Пусконаладочные тесты приемки
- Холостой проход по всему ходу: момент/ток без локальных пиков.
- Разгон-торможение в обе стороны: контроль рассогласования осей и вибрации.
- Тепловой прогрев 30-60 мин: повторный контроль ошибки и температур опор.
- Нагрузочный цикл: проверка повторяемости и дрейфа.
- Протокол: условия среды, метод измерения, карта ошибок до/после компенсации.

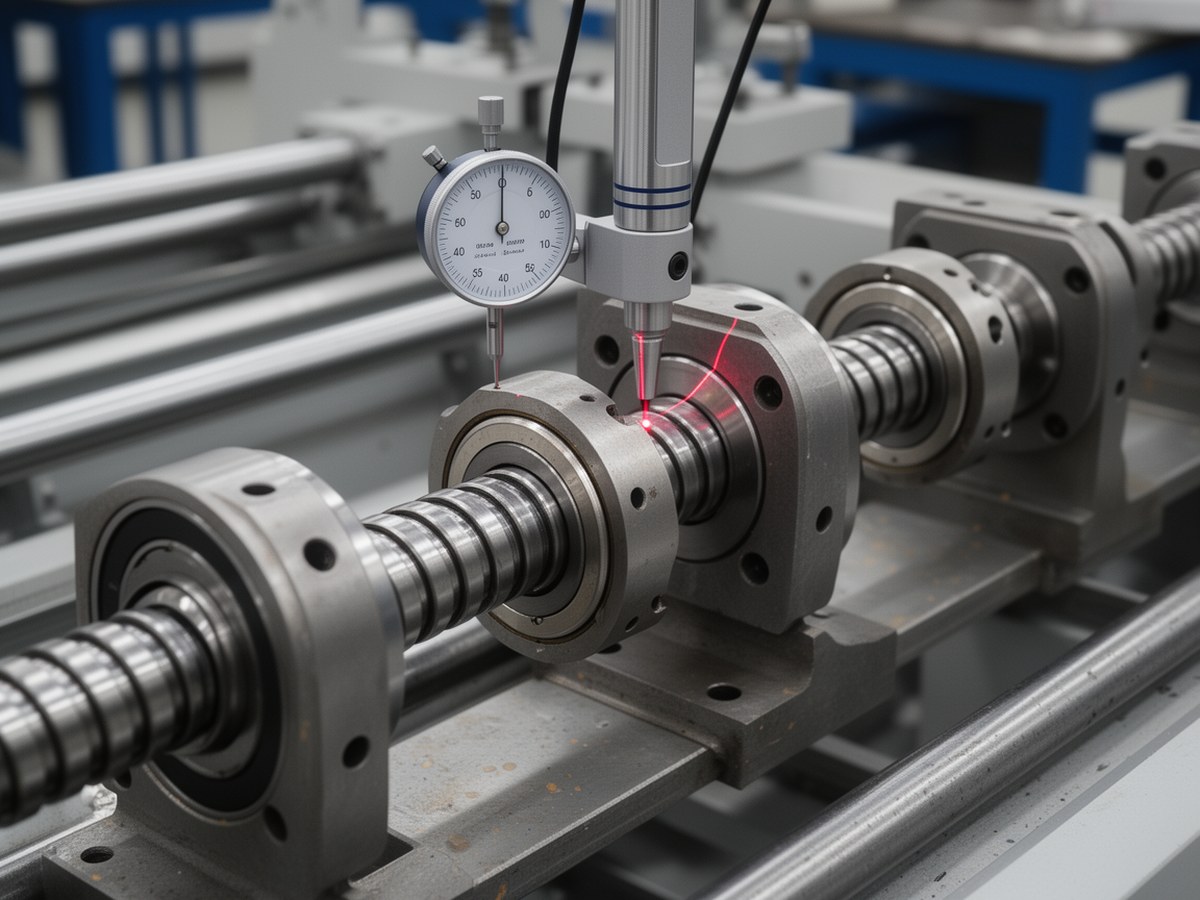

Контроль выравнивания параллельных ШВП
Разместить сразу после таблицы допусков по классам системы и длине базы.
Настройка контуров и аварийная логика
- Сначала симметрия механики и преднатяга, затем настройка токового/скоростного/позиционного контуров.
- Кросс-связь гантри: ограничение максимального рассогласования и мягкая коррекция по положению.
- Синхронизация по моменту: выравнивание нагрузки между ветвями при переменных усилиях.
Fail-safe минимум: при потере энкодера, обрыве линейной шкалы или превышении порога рассинхрона система должна перейти в контролируемый останов, снять команду движения, зафиксировать код события и запретить повторный старт без квитирования и проверки геометрии.
Диагностика и FMEA-карта
| Симптом | Вероятная причина | Ранний индикатор | Действие |
|---|---|---|---|
| Перекос портала | Несимметрия контуров, монтажный увод | Рост following error одной стороны | Переюстировка + симметризация параметров |
| Перегрев одной гайки | Боковое поджатие, избыточный преднатяг | Локальный рост температуры и тока | Проверка соосности, корректировка преднатяга |
| Вибрация на скорости | Резонанс, выход к критической частоте винта | Пик вибросигнала в узком диапазоне | Смещение рабочей зоны, коррекция профиля ускорений |
| Потеря повторяемости после прогрева | Недостаточная тепловая компенсация ШВП | Дрейф ошибки с температурой | Включить/уточнить модель термокомпенсации |
| Шум на реверсе | Люфт связи или износ | Рост амплитуды при смене направления | Осмотр связи, гайки, опор; замена изношенных узлов |
Краткий глоссарий
- Гантри-синхронизация: согласование двух сторон портала по положению и/или моменту.
- Рассогласование осей: разность фактических положений синхронизируемых ветвей.
- Синхронизация по моменту: выравнивание усилий между приводами.
- Линейные шкалы: датчики прямого измерения положения каретки.
- Преднатяг ШВП: предварительное нагружение пары для снижения люфта и роста жесткости.
