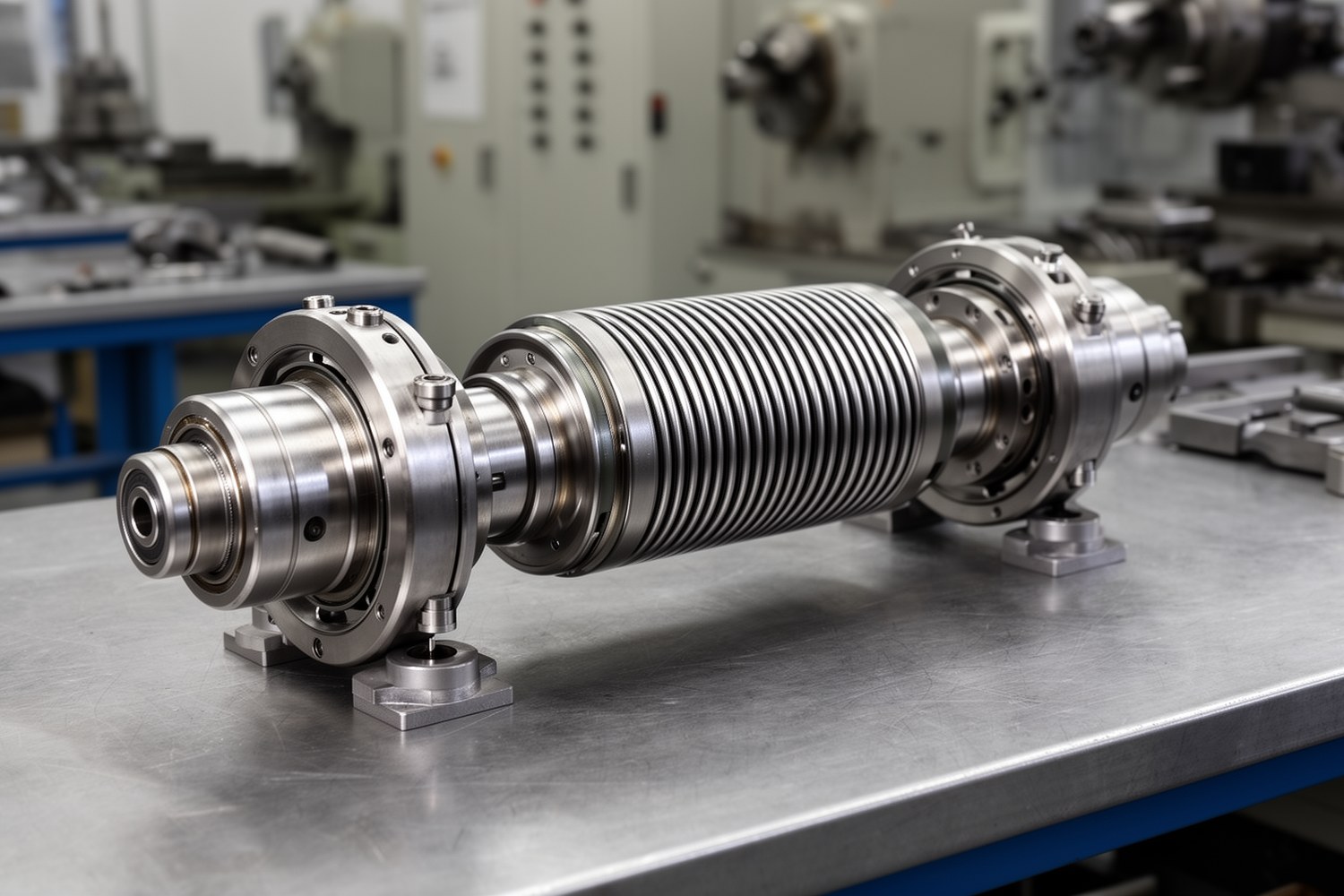

Составной вал с компенсацией несоосности применяют для передачи крутящего момента между участками привода, когда оси соединяемых валов не удается постоянно удерживать на одной прямой. Такая конструкция делит длинную валовую линию на секции, упрощает монтаж, учитывает тепловые перемещения и снижает дополнительные нагрузки на подшипники, опоры и корпусные детали.
- Несоосность валов бывает радиальной, угловой, осевой, комбинированной и динамической.
- Компенсация выполняется муфтами, карданными и шарнирными соединениями, телескопическими элементами, гибкими валами и самоустанавливающимися опорами.
- Предельные смещения берут из паспорта конкретного изделия. Работа около пределов обычно снижает ресурс.
Что такое составной вал с компенсацией несоосности
Составным валом называют валовую линию, собранную из двух или более секций, соединенных муфтами, шарнирами или промежуточными опорами. В отличие от цельного вала, такая конструкция допускает раздельную сборку узлов, обслуживание отдельных участков и компенсацию части монтажных или эксплуатационных отклонений.
Составные валы применяют в приводах, где двигатель, редуктор, насос, барабан, рабочий орган или промежуточная передача расположены на разных опорах. Несоосность появляется из-за длины привода, деформации рамы, температурного расширения, погрешностей установки или изменения нагрузки во время работы.
Компенсирующий элемент допускает заданное смещение, но не устраняет причину несоосности. Чем ближе привод к расчетной соосности, тем ниже паразитные нагрузки и выше ресурс.
Виды несоосности валов
Для выбора муфты или шарнира сначала определяют тип смещения. На практике редко встречается один чистый вид несоосности. Чаще валовая линия имеет сочетание радиального, углового и осевого отклонения.
| Тип несоосности | Описание | Типичные последствия |
|---|---|---|
| Радиальная, или параллельная | Оси валов параллельны, но смещены относительно друг друга. | Радиальные силы, изгиб валов, повышенная нагрузка на подшипники. |
| Угловая | Оси валов расположены под углом. | Переменные нагрузки, вибрация, нагрев муфты, ускоренный износ уплотнений. |
| Осевое смещение | Валы смещаются вдоль оси или меняют взаимное расстояние между торцами. | Осевые усилия в подшипниках, заедание соединения, перегрузка упорных элементов. |
| Комбинированная | Одновременно присутствуют радиальное, угловое и часто осевое смещение. | Сложная вибрационная картина, снижение КПД, усталостные повреждения. |
| Динамическая | Взаимное положение валов меняется в процессе работы. | Циклические напряжения, нестабильность выверки, рост вибрации после прогрева. |
Типы несоосности валов
Схема помогает различить радиальное, угловое, осевое и комбинированное смещение.
Причины и последствия несоосности
Несоосность валов возникает не только из-за неточного монтажа. Даже хорошо выверенный привод может изменить геометрию после прогрева, пуска под нагрузкой или осадки основания. Для составного вала это особенно заметно: каждая секция и каждая опора добавляют собственные допуски.
Основные причины
- погрешности установки двигателя, редуктора и рабочих машин;
- деформация рамы, фундамента или сварной конструкции;
- тепловое расширение валов и корпусов;
- износ подшипников, посадочных мест и шпоночных соединений;
- вибрации, ударные нагрузки и изменение натяжения ременных или цепных передач.
Последствия для привода
- рост радиальных и осевых нагрузок на опоры;
- повышенная вибрация, шум и нагрев;
- снижение ресурса подшипников, уплотнений и муфт;
- потери КПД из-за трения и деформации элементов;
- усталостные трещины в валах, ступицах и крепеже.
Способы компенсации несоосности валов
Конструктивное решение выбирают по характеру смещения. Для небольших отклонений часто достаточно компенсирующей муфты. Для значительных углов применяют карданные соединения или ШРУС. При осевых перемещениях используют телескопические элементы, шлицевые соединения или муфты с допустимым продольным ходом.
| Решение | Что компенсирует | Особенности | Типовые области применения |
|---|---|---|---|
| Упругая муфта, включая МУВП | Небольшие радиальные, угловые и осевые смещения. | Демпфирует удары, снижает вибрации, но имеет ограниченную торсионную жесткость. | Насосы, вентиляторы, конвейеры, общепромышленные приводы. |
| Кулачково-дисковая муфта | Радиальное смещение при сравнительно высокой жесткости. | Передает момент через подвижный диск, чувствительна к износу трущихся поверхностей. | Станочные узлы, механизмы с умеренными скоростями. |
| Зубчатая муфта | Угловые и небольшие радиальные смещения. | Высокая нагрузочная способность, обычно требует смазки и контроля износа зубьев. | Тяжелые приводы, металлургическое и подъемное оборудование. |
| Мембранная или пластинчатая муфта | Обычно малые угловые, осевые и ограниченные радиальные смещения, в зависимости от исполнения. | Хорошая точность передачи, высокая скорость, ограниченная допустимая деформация пакетов. | Компрессоры, турбомашины, точные приводы. |
| Карданный вал | Значительное угловое отклонение. | Одиночный кардан создает неравномерность угловой скорости при угле между валами. | Транспортные машины, прокатные станы, приводы с изменяемой геометрией. |
| ШРУС | Угловое отклонение без выраженной неравномерности вращения. | Сложнее и чувствительнее к загрязнению, требует надежной защиты и смазки. | Приводы колес, подвижные механизмы, компактные шарнирные передачи. |
| Гибкий вал | Криволинейную трассу и большие пространственные отклонения. | Ограничен по моменту, КПД и минимальному радиусу изгиба. | Ручной инструмент, приборные и вспомогательные передачи. |
Осевая компенсация и тепловое расширение
Осевое смещение часто связано с нагревом длинных валов, корпусов и рам. Если продольный ход не учтен, валовая линия передает лишние осевые усилия на подшипники, стопорные кольца, уплотнения и торцы муфты.
Для компенсации осевого перемещения применяют шлицевые и телескопические элементы, специальные муфты с допустимым продольным ходом, плавающие опоры и схемы с одной фиксирующей и одной свободной опорой. При этом проверяют не только максимальный ход, но и усилие, которое возникает при перемещении.
Выбор компенсирующей муфты или шарнира
Выбор начинается не с типа муфты, а с описания режима работы. Нужно знать рабочий и пусковой момент, частоту вращения, ожидаемые смещения в холодном и прогретом состоянии, требования к точности передачи, условия смазки, температуру, загрязнение и доступность обслуживания.
| Критерий | Что проверить | Почему это важно |
|---|---|---|
| Крутящий момент | Номинальный, пусковой, ударный и реверсивный режим. | Недостаточный запас вызывает перегрев, износ или разрушение муфты. |
| Частота вращения | Предельные обороты муфты, балансировку, критические скорости вала. | На высокой скорости малое смещение может дать значительную вибрацию. |
| Допустимые смещения | Радиальное, угловое и осевое отклонение по паспорту изделия. | Предельные значения нельзя суммировать без проверки у производителя. |
| Торсионная жесткость | Угол закручивания под нагрузкой и влияние на точность привода. | Низкая жесткость сглаживает удары, но ухудшает позиционирование. |
| Поперечная жесткость | Силы, которые муфта передает на валы при радиальном смещении. | Жесткая муфта может перегружать подшипники даже при малой несоосности. |
| Среда эксплуатации | Температура, пыль, влага, химическая среда, доступ к смазке. | Эластомеры, зубья, мембраны и шарниры по-разному стареют и изнашиваются. |
Алгоритм выбора компенсирующего элемента
- Определить тип смещения: радиальное, угловое, осевое, комбинированное или динамическое.
- Измерить величины смещений в холодном состоянии и оценить изменение после прогрева.
- Задать рабочий, пусковой и ударный момент, частоту вращения и требования к балансировке.
- Проверить торсионную и поперечную жесткость, демпфирование, допустимый осевой ход и условия среды.
- Сопоставить режим с паспортом изделия и подтвердить решение выверкой валов после монтажа.
Ограничения паспортных значений
Если в паспорте указаны максимальные радиальное, угловое и осевое смещения, это еще не значит, что муфта может длительно работать при всех максимумах одновременно. Допустимая комбинация зависит от размера, скорости, температуры, нагрузки, смазки и требуемого ресурса.
Расчетные ориентиры
Базовые формулы помогают предварительно оценить компоновку составного вала, но не заменяют расчет по документации конкретной муфты, проверку прочности валов и анализ динамики привода.
α обозначает угол угловой несоосности. Δ обозначает разность измеренных радиальных смещений осей в двух сечениях, расположенных на базе L, либо изменение зазора на этой базе при выбранной схеме измерения. L обозначает базу измерения. При малых углах в радианах допустимо приближение α ≈ Δ / L.
Tрасч обозначает расчетный момент для выбора муфты. Kз обозначает коэффициент запаса с учетом пусков, ударов и реверса. Tраб обозначает максимальный рабочий момент. Для спокойной нагрузки Kз обычно принимают ниже, для ударной и часто пускаемой передачи выше.
Cφ обозначает торсионную жесткость. T обозначает передаваемый момент. φ обозначает угол закручивания в радианах. Чем выше Cφ, тем точнее передача угла, но тем меньше демпфирование ударов.
Cy обозначает поперечную жесткость компенсирующего элемента. F обозначает поперечную силу. δ обозначает радиальное смещение. Эта оценка показывает, какие дополнительные силы могут прийти на подшипники при остаточной несоосности.
Формула относится к идеальному одиночному карданному шарниру без учета упругости, люфтов, трения и динамики привода. β обозначает угол между валами. φ обозначает текущий угол поворота карданного вала. ω1 и ω2 обозначают угловые скорости ведущего и ведомого валов.
Двухкарданная передача
Чтобы снизить неравномерность вращения, применяют двухкарданную схему. Для корректной работы углы на обоих шарнирах должны быть равны, вилки промежуточного вала должны иметь правильную фазировку, а входной и выходной валы в типовой схеме располагают параллельно. Ошибка фазировки приводит к дополнительной пульсации скорости и вибрации.
Монтаж, выверка и контроль
Даже правильно выбранная компенсирующая муфта требует центровки. Последовательность обычно включает предварительную установку агрегатов, проверку мягкой лапы, контроль радиального и торцевого биения, выверку валов по холодному состоянию с учетом теплового роста и повторную проверку после пробного пуска.
Методы контроля
- индикаторная выверка по ободу и торцу полумуфт;
- лазерная центровка и выверка валов;
- контроль биения валов, ступиц и посадочных поверхностей;
- вибродиагностика по спектру и трендам;
- температурный контроль подшипников и корпусов.
Признаки проблем
- рост вибрации после прогрева;
- неравномерный нагрев подшипников;
- быстрый износ эластомерных втулок, зубьев или пластин;
- следы фреттинга на посадках;
- повторяющееся ослабление крепежа.
Типичные ошибки проектирования
Частая ошибка заключается в выборе компенсирующего элемента только по крутящему моменту. Для составного вала этого недостаточно: муфта может выдерживать момент, но быть слишком жесткой по радиальному направлению, иметь недостаточную предельную скорость, не переносить осевой ход или работать близко к резонансной области.
- Закладывать муфту на постоянную работу при максимальной паспортной несоосности.
- Не учитывать тепловое удлинение валов и корпусов.
- Ставить одиночный кардан там, где требуется равномерная угловая скорость ведомого вала.
- Неправильно фазировать вилки двухкарданной передачи.
- Игнорировать балансировку длинной валовой линии и влияние промежуточных опор.
- Выбирать слишком мягкую муфту для точного позиционного привода.
- Не проводить контроль после пуска, прогрева и первых часов работы.
Рациональная схема проектирования проста: определить тип и величину несоосности, оценить момент и скорость, выбрать допустимую жесткость и демпфирование, проверить условия среды, затем подтвердить решение расчетом, монтажной выверкой и эксплуатационным контролем.
