Стандартные решения для линейного перемещения не всегда справляются с жесткими требованиями к габаритам, точности и условиям среды. Специальные линейные подшипники спроектированы для работы в экстремальных условиях, при высоких нагрузках и в микромеханических системах.
- Миниатюрные и прецизионные серии для микроэлектроники и оптики.
- Усиленные подшипники для тяжелого машиностроения.
- Самосмазывающиеся системы для необслуживаемых узлов.
- Экстремальные среды: вакуумные, высокотемпературные и коррозионностойкие исполнения.
Классификация специальных линейных подшипников
Специальные линейные подшипники делятся на группы по конструкции и назначению. От общепромышленных серий их отличает измененная геометрия дорожек качения, специализированные сепараторы, а также особые типы смазок и уплотнений.
Миниатюрные и прецизионные серии
Миниатюрные линейные подшипники подходят для систем с жесткими ограничениями по массе и габаритам. Внешний диаметр таких деталей составляет от 3 до 15 мм. Плавность хода обеспечивают тела качения диаметром от 0.8 до 2.5 мм и полимерные сепараторы, которые снижают момент трения.
| Внешний диаметр (мм) | Диаметр тел качения (мм) | Допуск на внешний диаметр (мм) | Допуск на длину (мм) |
|---|---|---|---|
| 3 - 5 | 0.8 - 1.0 | ±0.008 | ±0.015 |
| 6 - 10 | 1.2 - 1.5 | ±0.010 | ±0.020 |
| 12 - 15 | 2.0 - 2.5 | ±0.012 | ±0.025 |
Производство прецизионных подшипников регламентируют стандарты ISO 13012 и DIN 636. Детали делятся по степени точности, от которой зависит величина радиального зазора и преднатяг.
| Класс точности | Допуск на размеры (мкм) | Допуск на перемещение (мкм/м) | Применение |
|---|---|---|---|
| P1 (Нормальный) | ±10 | ±15 | Общее приборостроение |
| P2 (Высокий) | ±5 | ±7 | Измерительные системы |
| P3 (Сверхвысокий) | ±2 | ±3 | Оптическое оборудование |
Усиленные подшипники высокой грузоподъемности
Усиленные линейные подшипники выдерживают значительные радиальные и моментные нагрузки. В их конструкции увеличено количество контуров циркуляции шариков, оптимизирован профиль дорожек качения (готический профиль), а вместо полимерных сепараторов установлены стальные или латунные.
Точечный контакт тел качения. Статическая грузоподъемность ограничена площадью пятна контакта. Подходит для средних скоростей.
Конформный контакт (радиус дорожки близок к радиусу шарика). Грузоподъемность выше на 150-200%. Повышенная жесткость узла.
| Внутренний диаметр (мм) | Статическая нагрузка C0, Стандарт (Н) | Статическая нагрузка C0, Усиленный (Н) | Динамическая нагрузка C, Стандарт (Н) | Динамическая нагрузка C, Усиленный (Н) |
|---|---|---|---|---|
| 16 | 1170 | 3200 | 770 | 2100 |
| 25 | 3130 | 8500 | 1560 | 4300 |
| 40 | 8030 | 21500 | 3430 | 9800 |

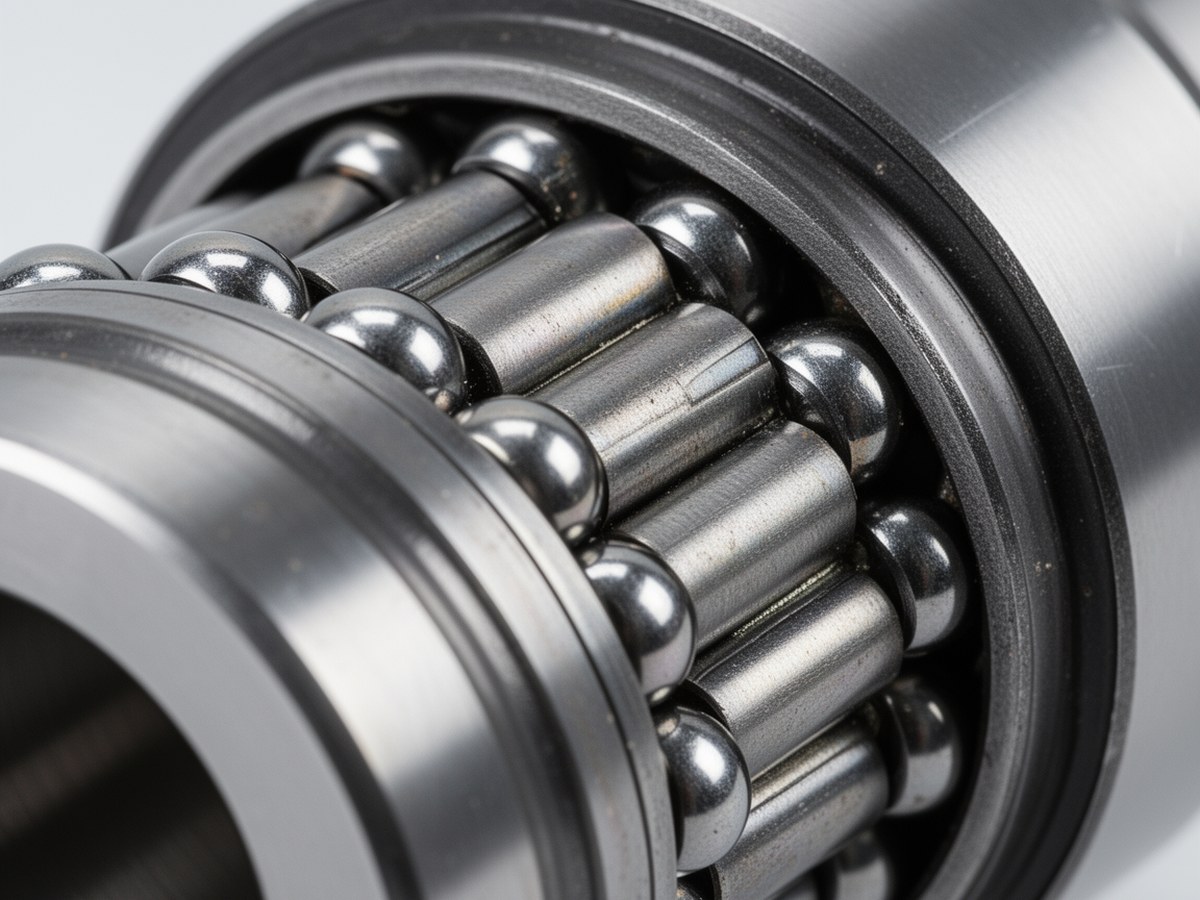

Конструкция усиленного подшипника
Увеличение грузоподъемности достигается за счет изменения внутренней геометрии.
Самосмазывающиеся подшипники
Самосмазывающиеся линейные подшипники скольжения ставят в узлы с затрудненным техническим обслуживанием. Они работают за счет композитных материалов с микропористой структурой.
Принцип действия основан на капиллярном эффекте и термическом расширении. Во время движения вала поверхности трения локально нагреваются. Масло в порах спеченного композита (бронзографита) расширяется и выдавливается в зону контакта. Образуется смазочная пленка. После остановки механизма узел остывает, а смазка под действием капиллярных сил впитывается обратно в поры.
| Материал композита | Предельная рабочая температура (°C) | Коэффициент трения (μ) | Особенности применения |
|---|---|---|---|
| Бронзографит (спеченный) | -40 ... +120 | 0.05 - 0.10 | Универсальное применение, средние нагрузки |
| Полимер с PTFE | -200 ... +250 | 0.02 - 0.06 | Химически агрессивные среды, пищевая промышленность |
| Металлокерамика | до +400 | 0.08 - 0.15 | Высокие температуры, абразивные среды |
Решения для экстремальных условий
При проектировании оборудования для экстремальных сред нужно учитывать материал тел и дорожек качения, а также тип уплотнений.
Стандартные уплотнения из нитрильного каучука (NBR) деградируют при температуре выше +120°C и выделяют газы в вакууме. Для специальных применений они не подходят.
- Высокотемпературные подшипники оснащаются уплотнениями из фторкаучука (Viton) или металлическими защитными шайбами. Тела качения часто изготавливаются из керамики (Si3N4), которая не подвержена тепловому расширению в той же мере, что и сталь.
- Вакуумные подшипники для предотвращения газовыделения используют уплотнения из PTFE и специализированные твердые смазки (дисульфид молибдена, серебряное или золотое покрытие дорожек качения). Способны работать в вакууме до 10⁻⁹ торр.
- Коррозионностойкие подшипники изготавливаются из мартенситной нержавеющей стали (AISI 440C). Для защиты от агрессивных химикатов применяются многокромочные уплотнения.
Расчет рабочих параметров
При выборе специального линейного подшипника рассчитывают эквивалентную динамическую нагрузку и номинальный ресурс.
Эквивалентная динамическая нагрузка ($P$) показывает фактическое воздействие на деталь с учетом характера работы:
Здесь $f_w$ обозначает коэффициент нагрузки (от 1.0 до 1.2 для спокойной работы без ударов, до 2.5 при сильных вибрациях), а $F_r$ является радиальной нагрузкой на подшипник в ньютонах.
Номинальный ресурс ($L_{10}$) для шариковых линейных подшипников выражается в километрах пройденного пути и вычисляется по формуле:
В этой формуле $C$ означает динамическую грузоподъемность в ньютонах, $P$ соответствует эквивалентной динамической нагрузке в ньютонах, число 50 задает базовую дистанцию в километрах по стандарту ISO.
