Насосы преобразуют механическую энергию привода в энергию потока. Чтобы правильно подобрать оборудование, нужно разбираться в главном различии между объемными и динамическими машинами, от этого зависят подача при разном давлении, реакция на свойства среды и требования к кавитационному запасу.
Классификация насосов: объемные и динамические
Все промышленные насосы делятся на две группы по способу передачи энергии перекачиваемой среде.
Объемные насосы
Жидкость двигается за счет циклического изменения объема рабочей камеры. За один оборот ротора вытесняется фиксированный объем.
- Принцип: Механическое вытеснение.
- Характеристика: Подача почти не зависит от напора (давления на выходе).
- Примеры: Винтовые, шестеренные, поршневые, мембранные.
Динамические насосы
Энергия передается жидкости за счет гидродинамического воздействия вращающегося рабочего колеса. Скорость потока превращается в давление в диффузоре или улитке.
- Принцип: Центробежная сила или аэродинамическое воздействие.
- Характеристика: Подача сильно зависит от напора, чем выше напор, тем ниже подача.
- Примеры: Центробежные, вихревые, струйные.
Винтовые насосы: принцип, характеристики и ограничения
Винтовые насосы, роторные объемные машины. Многовинтовые (двух- и трехвинтовые) работают при высоких давлениях, а одновинтовые (винт-статор), для чувствительных сред. Не путайте их с перистальтическими насосами: у них другое устройство и принцип действия.
Принцип работы
Вращающийся винт в замкнутом пространстве корпуса (или эластичного статора) создает полости, которые движутся от всасывающего патрубка к нагнетательному. Жидкость захватывается этими полостями и идет осево, почти без перемешивания и сдвигов.
Технические параметры
- Диапазон вязкости: от 1 сСт до 1 000 000 сСт (вплоть до твердых тел).
- Максимальное давление: до 25–40 МПа (для многовинтовых).
- Пульсации потока: отсутствуют (ламинарный поток).
- Самовсасывание: высокое.
Шестеренные насосы: принцип, характеристики и ограничения
Шестеренные насосы, самая простая и распространенная конструкция объемных насосов. Рабочие органы, две вращающиеся шестерни (внешнего или внутреннего зацепления), плотно прилегающие друг к другу и к корпусу.
Принцип работы
Когда зубья шестерен выходят из зацепления на стороне всасывания, образуется разрежение, которое втягивает жидкость. Она заполняет пространство между зубьями и корпусом и движется к нагнетанию. На стороне нагнетания зубья входят в зацепление, вытесняя жидкость в трубопровод.
Технические параметры
- Диапазон вязкости: от 1 сСт до 30 000 сСт.
- Максимальное давление: до 30–40 МПа (в гидравлике) или до 6,3 МПа (в нефтепромышленности).
- Пульсации потока: выраженные (зависят от числа зубьев).
- Чувствительность к абразивам: высокая, малые зазоры могут привести к заклиниванию.

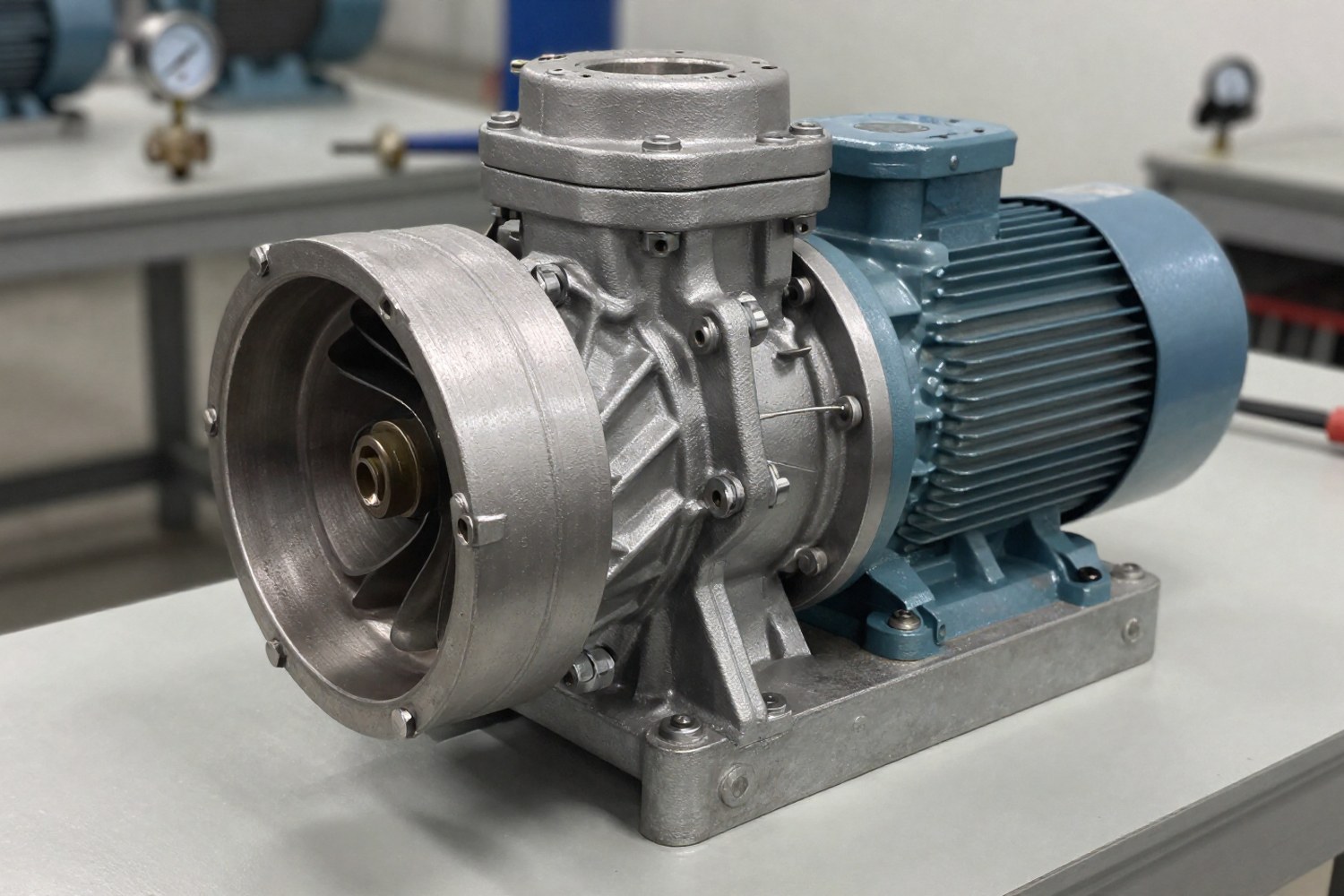

Центробежные насосы: принцип, характеристики и ограничения
Центробежные насосы, динамические машины. Они дают самую высокую производительность при минимальных энергозатратах на каждый куб перекачанной жидкости.
Принцип работы
Жидкость поступает в центр вращающегося рабочего колеса, туда, где давление низкое. Центробежная сила отбрасывает её к периферии лопаток, где кинетическая энергия превращается в давление, а потом поток уходит в нагнетательный патрубок.
Критические ограничения
Главная проблема центробежных насосов, кавитация. Если давление на всасывании падает ниже давления паров жидкости, образуются пузырьки. Когда они схлопываются в зоне высокого давления (на лопатках), возникает эрозия металла и вибрация.
Чтобы избежать кавитации, должно выполняться условие:
Где NPSHa, доступный кавитационный запас системы, а NPSHr, необходимый кавитационный запас, указанный производителем насоса.
Сравнительный анализ параметров
Сводная таблица помогает сравнить три типа насосов по ключевым параметрам.
| Параметр | Винтовые насосы | Шестеренные насосы | Центробежные насосы |
|---|---|---|---|
| Принцип действия | Объемный (роторный) | Объемный (роторный) | Динамический |
| Макс. производительность | до 200–300 м³/ч | до 160 м³/ч | до 10 000+ м³/ч |
| Макс. напор (давление) | до 25–40 МПа | до 30–40 МПа | до 10 МПа (одноступ.), до 150 МПа (многоступ.) |
| Рабочая вязкость | 1 – 1 000 000 сСт | 1 – 30 000 сСт | до 300 сСт (опт. до 50 сСт) |
| Самовсасывание | Высокое | Среднее/Высокое | Отсутствует (требует подпора) |
| Пульсации потока | Отсутствуют | Выраженные | Низкие (частотные) |
| Чувствительность к абразивам | Низкая/Средняя | Высокая | Средняя (шламовые модификации) |
| КПД в рабочей точке | 70–85% | 60–80% | 45–92% |
| Риск сухого хода | Высокий (перегрев) | Высокий (заклинивание) | Высокий (разрушение уплотнений) |
Критерии выбора: вязкость, давление и среда
Тип насоса выбирают по свойствам среды и требованиям к гидравлическому режиму.
1. Вязкость среды
- Низкая вязкость (вода, бензин, спирты): Центробежные насосы. Максимальная производительность при минимальных энергозатратах.
- Средняя вязкость (масла, соляра, сиропы): Шестеренные или винтовые. Центробежные тут работают с низким КПД.
- Высокая вязкость (мазут, битум, глицерин, пасты): Винтовые насосы. Они качают среды, которые для других типов неподвижны.
2. Наличие твердых частиц
- Чистые среды: Шестеренные насосы (высокая точность зазоров).
- Среда с абразивными включениями: Винтовые (особенно со статорами из износостойких материалов) или центробежные с открытым рабочим колесом и увеличенными зазорами, шламовые модификации.
3. Требования к стабильности потока
- Точное дозирование: Винтовые насосы (без пульсаций) или шестеренные (с гасителем пульсаций).
- Циркуляция в системах отопления: Центробежные насосы (плавное регулирование частотой вращения).
Конструктивные особенности: уплотнения и материалы
Материалы корпуса и тип уплотнений определяют ресурс насоса, особенно в агрессивных средах.
Материалы исполнения
- Чугун: Стандарт для воды и нейтральных жидкостей (центробежные насосы).
- Нержавеющая сталь (AISI 304, 316): Пищевая промышленность, химия, морская вода.
- Хромистая сталь / Дуплекс: Высокое давление, агрессивные среды.
- Эластомеры (NBR, FKM, EPDM): Используются для статоров винтовых насосов. Выбор зависит от химической совместимости со средой.
Типы уплотнений
- Сальниковое уплотнение: Допускает небольшую утечку для охлаждения и смазки. Простые центробежные насосы. Для токсичных сред не подходит.
- Торцевое механическое уплотнение (ТУ): Полностью герметично. Нужна система охлаждения или промывки (по схеме API 682). Применяется в винтовых и шестеренных насосах для агрессивных сред.
Итог: Для воды и маловязких сред без твердых включений лучше всего центробежные насосы. Для высоковязких, чувствительных к сдвигу или газосодержащих сред нужны винтовые насосы. Для точного дозирования и высокого давления в системах смазки, шестеренные, но с учетом пульсаций.
