В инженерной практике срок службы линейных направляющих оценивают в три шага: сначала считают номинальный ресурс по каталожной модели, затем корректируют его под реальные условия, после чего сверяют расчёт с диагностикой в эксплуатации. Такой подход снижает риск как преждевременной замены, так и аварийного отказа.
- L10 описывает усталостный ресурс при стандартных допущениях.
- Расчётный ресурс учитывает конкретный режим работы узла.
- Фактический срок службы подтверждается трендами вибрации, температуры, момента трения, люфта и шума.
Что понимается под сроком службы
Номинальный ресурс (L10) — расчётная наработка, при которой 90% однотипных направляющих не имеют усталостного выкрашивания при заданной эквивалентной нагрузке.
Расчётный ресурс — L10, скорректированный коэффициентами условий эксплуатации и требуемой надёжности.
Фактический срок службы — реальная наработка до предельного состояния в конкретной машине. Он может быть меньше расчётного из-за загрязнения, коррозии, перекоса, дефицита смазки, ударов и вибраций.
Числа «сколько служат линейные направляющие в среднем» без профиля нагрузки, скорости, хода, среды и режима смазки не являются инженерно применимыми.
Исходные данные и допущения для расчёта
Минимальный набор входов: динамическая грузоподъёмность C (Н), статическая грузоподъёмность C0 (Н), эквивалентная динамическая нагрузка P (Н), тип направляющей (шариковая/роликовая), длина хода, скорость, цикл работы, температура, класс чистоты среды, требования по надёжности.
Из каталога производителя
C, C0, базовая длина ресурса L0, предельные скорости, температурные ограничения, рекомендации по смазке и допустимым моментам.
Из эксплуатации
Фактические нагрузки и их спектр, ускорения и удары, ориентация оси, загрязнение, влажность, интервалы обслуживания, диагностические тренды.
Терминология согласуется с ISO 14728-1: каталожные рейтинги и базовый ресурс относятся к нормированной модели усталостной долговечности.
Базовый расчёт номинального ресурса
Где L — номинальный ресурс (обычно км), C — динамическая грузоподъёмность (Н), P — эквивалентная динамическая нагрузка (Н), n — показатель степени, L0 — базовая длина ресурса по каталогу.
- для шариковых направляющих: n = 3;
- для роликовых направляющих: n = 10/3.
При одинаковом отношении C/P роликовые пары обычно менее чувствительны к росту нагрузки, но требуют аккуратного монтажа и жёсткой базы.
Модифицированный ресурс с коэффициентами
Типовая инженерная интерпретация: a1 — коэффициент надёжности, a2 — материал/качество поверхности, a3 — условия эксплуатации; fh — твёрдость, ft — температура, fw — режим нагрузки (удары, вибрация, неравномерность цикла).
| Коэффициент | Когда применять | Ориентир по диапазону | Комментарий |
|---|---|---|---|
| a1 | Если нужна надёжность выше уровня L10 | 0.62–1.00 | Чем выше требуемая надёжность, тем ниже коэффициент. |
| a3 | Загрязнение, дефицит смазки, сложная среда | 0.5–1.0 | Чувствителен к пыли, абразиву, влаге. |
| fh | Пониженная твёрдость дорожек/тел качения | 0.7–1.0 | При снижении твёрдости ресурс падает нелинейно. |
| ft | Работа при повышенной температуре | 0.6–1.0 | Берётся по каталожным кривым. |
| fw | Удары, реверсы, вибронагруженный цикл | 0.5–1.0 | Оценивается по спектру нагрузки, не по среднему значению. |
Практический алгоритм: (1) рассчитать P по циклу, (2) выбрать n и L0 по типу направляющей, (3) учесть надёжность a1, (4) скорректировать условиями a3/fh/ft/fw, (5) проверить границы применимости модели.
Перевод ресурса в циклы и часы
Чтобы использовать расчёт в ТОиР, ресурс в км переводят в циклы и часы через рабочий ход s (м/цикл) и среднюю скорость v (м/с).
Где N — число циклов, T — ресурс в часах. Для переменных режимов используют эквивалентные значения по долям времени.
Диагностика и оценка остаточного ресурса
Диагностика дополняет расчёт: она показывает, как узел стареет в реальных условиях. Для высокоточных систем полезно отслеживать динамику жёсткости и собственную частоту.
Снижение fn при неизменной массе m часто указывает на деградацию контактов и падение эквивалентной жёсткости k.
Для анализа смазочного режима применяют параметр:
где h — толщина смазочной плёнки (мкм), Ra1 и Ra2 — шероховатости сопряжённых поверхностей (мкм). Чем ниже λ, тем выше риск смешанного/граничного трения.
Формула применима для ориентировочной оценки минимальной толщины плёнки при корректно заданных трибологических параметрах.
| Метод | Что фиксирует | Точность тренда | Затраты | Когда полезен |
|---|---|---|---|---|
| Вибродиагностика | Дефекты дорожек, тел качения, ударные события | Высокая | Средние/высокие | Критичное оборудование, раннее выявление. |
| Температурный контроль | Проблемы смазки, рост трения, перегрузки | Средняя | Низкие | Непрерывный онлайн-мониторинг. |
| Момент трения/ток привода | Рост сопротивления хода | Средняя | Средние | Серийные оси, где важна повторяемость. |
| Люфт и шум | Поздние стадии износа и ослабление преднатяга | Средняя/низкая | Низкие | Регламентные обходы и приёмка после ремонта. |
Оценка остаточного ресурса по диагностическому параметру может быть выполнена моделью:
где T0 — расчётный базовый ресурс, V — текущее значение индикатора деградации, V0 — пороговое значение, p — эмпирический показатель чувствительности модели.

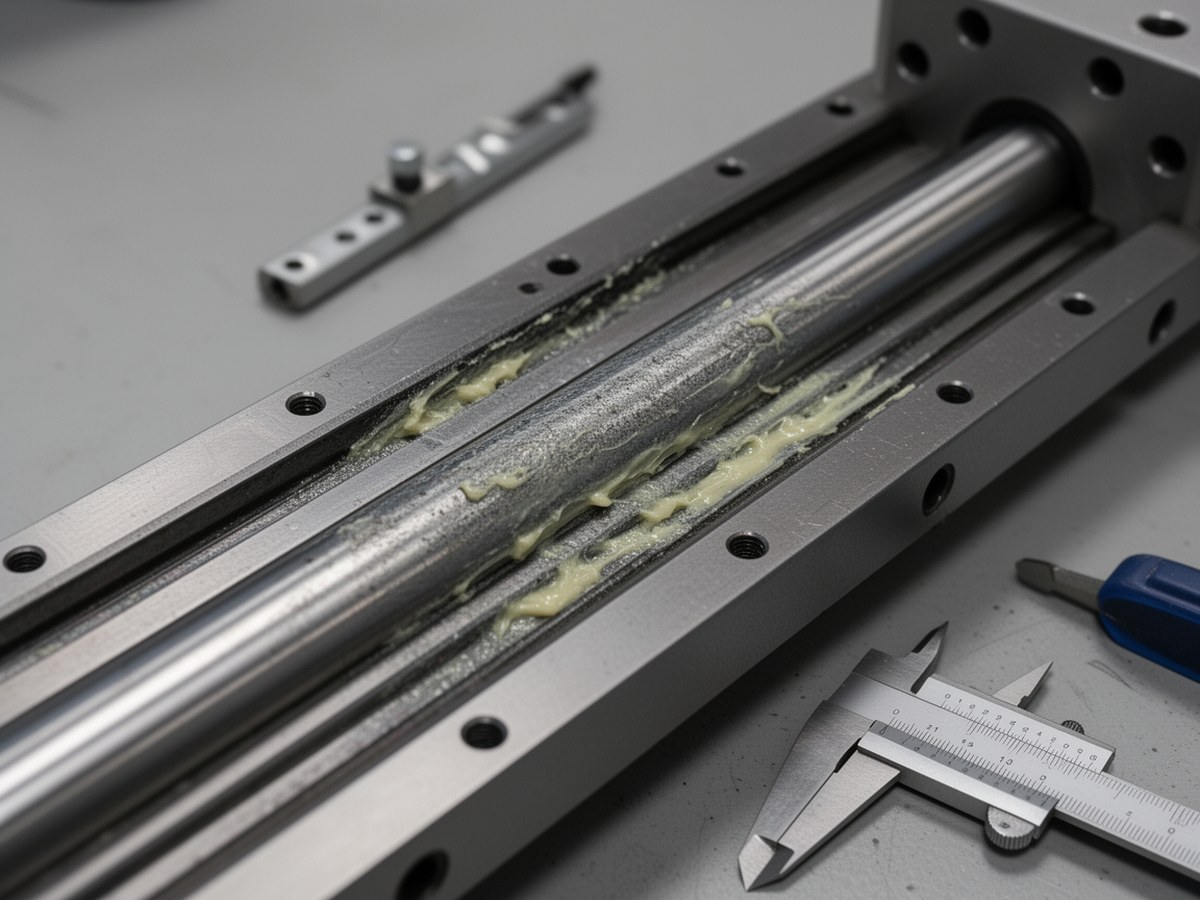

Контроль состояния направляющих в эксплуатации
Иллюстрация к блоку о вибрации, температуре, моменте трения и визуальном осмотре.
Типовые ошибки расчёта и эксплуатации
| Ошибка | Последствие | Что делать |
|---|---|---|
| Подстановка средней нагрузки вместо эквивалентной по спектру | Оптимистичный ресурс | Считать P по рабочему циклу с учётом пиков. |
| Игнорирование ударов и вибрации | Ранние сколы и шум | Вводить коэффициент fw, пересматривать кинематику и демпфирование. |
| Перенос табличного интервала смазки без учёта среды | Сухой ход, рост температуры | Корректировать регламент по пыли, скорости и длине хода. |
| Неверная трактовка роста температуры как «перегрузки» | Ложные решения по замене | Проверять смазку, преднатяг, соосность и трение уплотнений. |
| Оценка срока службы только по L10 | Недооценка рисков среды и монтажа | Сопоставлять расчёт с диагностическими трендами и осмотром. |
Практический пример расчёта
Исходные данные: шариковая направляющая, C=18000 Н, P=6000 Н, L0=50 км, n=3. Требуемая повышенная надёжность: a1=0.81. Условия умеренно неблагоприятные: a3=0.85, fh=1.00, ft=0.95, fw=0.90.
Если ход цикла s=0.8 м, то число циклов: N=(1000·707)/0.8 ≈ 883750 циклов. При средней скорости v=0.4 м/с ресурс по времени: T=(1000·707)/(3600·0.4) ≈ 491 ч. Это плановая величина для обслуживания и контроля, а не «дата отказа».
Если диагностический параметр V достиг 0.7·V0 при p=2 и T0=491 ч, то остаток по модели: Tr=491·(1-0.7^2)≈250 ч. На практике это означает переход к укороченному интервалу наблюдения и подготовку замены без аварийного простоя.
Краткие регламенты обслуживания по режимам
| Режим работы | Смазка | Контроль состояния | Внеплановые триггеры |
|---|---|---|---|
| Чистая среда, умеренная скорость | По базовому регламенту производителя | Периодический осмотр и контроль шума | Рост момента трения, локальный нагрев. |
| Пыль, абразив, реверсивный цикл | Сокращённый интервал, усиленный контроль чистоты | Вибрация + температура + осмотр уплотнений | Ускоренный рост вибросигнала, загрязнение смазки. |
| Высокая скорость и ускорения | Контроль вязкости и стабильности плёнки | Онлайн-мониторинг температуры и тока привода | Скачки температуры, изменение fn, шум при реверсе. |
Интервалы ТО не универсальны. Они пересматриваются после первых циклов эксплуатации по фактическим данным конкретной оси.
Вывод для практики
Корректный расчёт ресурса линейных направляющих строится на связке «каталожная модель + коэффициенты условий + диагностика». Именно эта связка позволяет обоснованно планировать обслуживание, оценивать остаточный ресурс и принимать решение о замене до отказа.
