При техническом обслуживании линейных направляющих ключевые операции, очистка, обновление смазки и контроль геометрии. Периодичность обслуживания зависит от нагрузки и условий среды; замена нужна при появлении питтинга или выходе люфта за допуск.
Коротко главное
- Смазка убирает сухое трение. Состав выбирают по скорости, нагрузке и температуре.
- Диагностика включает визуальный осмотр, замеры люфтов и анализ вибрации; замена требуется при питтинге глубже 0.05 мм.
- Периодичность ТО рассчитывается по формуле T = T_0 × K_L × K_V × K_T × K_C.
- Скребки и гофры не дают абразивным частицам попасть внутрь.

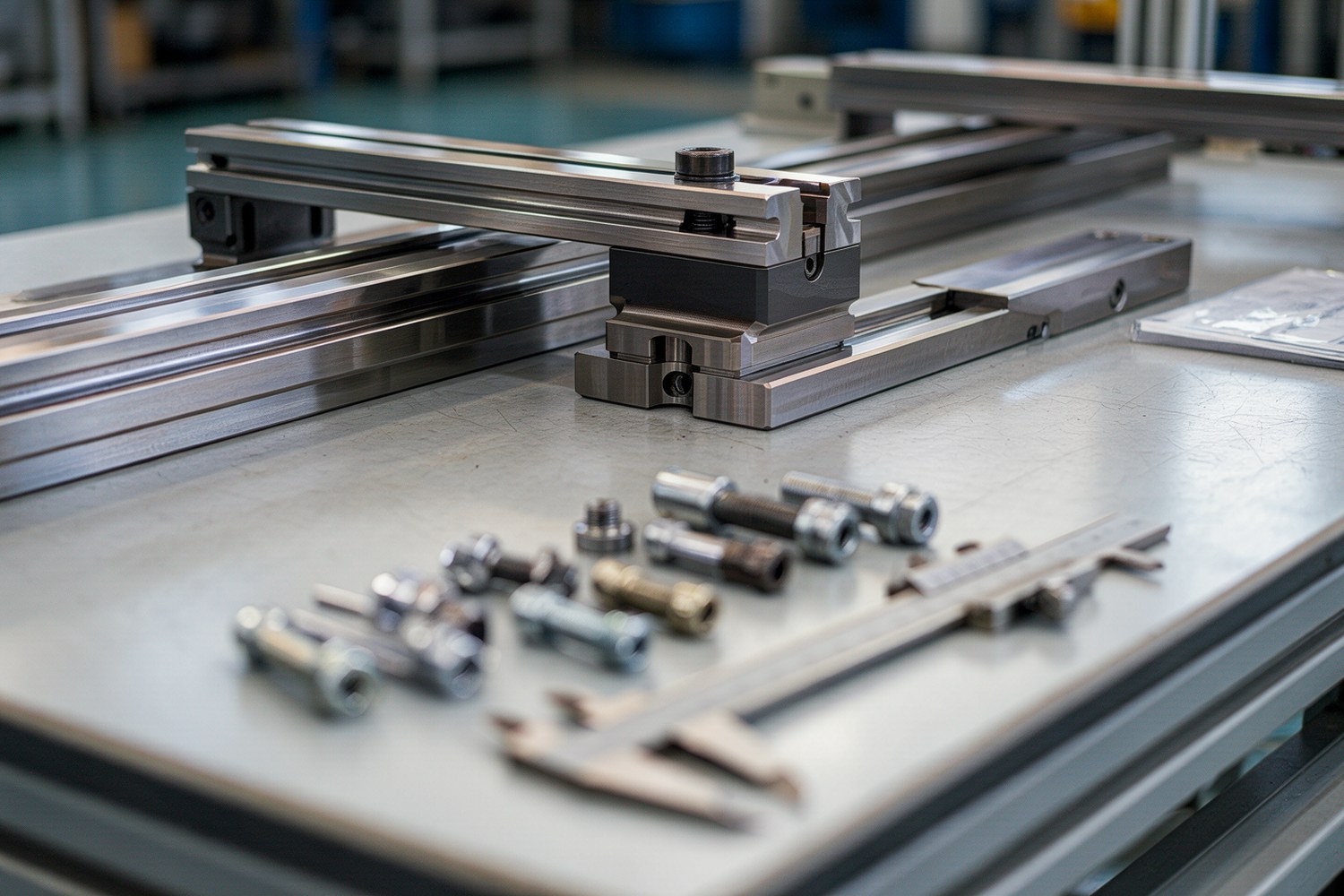

Линейные направляющие (рельсы и каретки) обеспечивают точное линейное перемещение в станках с ЧПУ, роботизированных комплексах и прецизионном оборудовании. Их ресурс напрямую зависит от состояния трибологической пары «рельс-каретка». Регулярное техническое обслуживание (ТО) направлено на удаление загрязнений, обновление смазочного слоя и контроль геометрической точности. Пренебрежение регламентами ведет к ускоренному износу, появлению люфтов и браку продукции.
Общие принципы технического обслуживания
Программа технического обслуживания линейных направляющих должна быть интегрирована в общую систему ППР (планово-предупредительного ремонта) предприятия. Базовая структура программы включает:
- Инвентаризация и классификация: Разделение направляющих по критичности (критические оси станков, вспомогательные механизмы) и условиям эксплуатации (чистая зона, агрессивная среда).
- Регламентация: Установление фиксированных интервалов обслуживания для каждой категории.
- Материально-техническое обеспечение: Наличие в запасе необходимых смазочных материалов, очистителей и инструментов для диагностики.
- Обучение персонала: Инженеры и наладчики должны знать специфику применяемых уплотнений и совместимость смазок.
Важно: Смешивание несовместимых типов смазок (например, минеральной и синтетической на полиуретановой основе) приводит к разрушению загустителя, вытеканию масла и заклиниванию каретки. При замене типа смазки требуется полная промывка направляющих.
Смазка: материалы и методы
Смазка выполняет две основные функции: снижение коэффициента трения и защита от коррозии. Выбор материала зависит от режима работы (скорость, нагрузка) и температурных условий.
Типы смазочных материалов
Существует два основных класса смазочных материалов для линейных направляющих: консистентные смазки (пластичные) и масла. Выбор определяется классом консистенции NLGI (National Lubricating Grease Institute) и базовым маслом.
| Тип смазки | Характеристики | Область применения | Ограничения |
|---|---|---|---|
| Консистентная (NLGI 00-0) | Низкая вязкость, хорошая прокачиваемость | Высокие скорости, автоматические системы смазки | Менее эффективна при вертикальном монтаже и высоких нагрузках |
| Консистентная (NLGI 1-2) | Высокая адгезия, защита от вымывания | Средние и тяжелые нагрузки, низкие/средние скорости | Повышенное сопротивление на низких температурах |
| Минеральное масло | ISO VG 32-68, низкое трение | Высокоскоростные оси, прецизионные станки | Требует частого пополнения, легко вымывается водой |
| Синтетическое масло | Стабильность при высоких/низких температурах | Широкий температурный диапазон, чистые помещения | Высокая стоимость, совместимость с уплотнениями |
| Пищевая смазка (NSF H1) | Нетоксичность, биологическая инертность | Пищевая и фармацевтическая промышленность | Более высокая стоимость, ограниченный выбор производителей |
Методы смазывания
Способ подачи смазки выбирается исходя из доступности обслуживания и требований к точности.
- Ручное смазывание: Нанесение смазки шприцем или кистью. Требует регулярности и дисциплины персонала. Подходит для станков с низкой интенсивностью использования или труднодоступных узлов.
- Централизованная система: Автоматическая подача смазки по заданному графику через систему трубопроводов. Обеспечивает стабильность процесса и исключает человеческий фактор. Рекомендуется для крупных производственных линий.
- Автономные лубрикаторы: Пружинные или электронные дозаторы, устанавливаемые непосредственно на каретку. Просты в монтаже, обеспечивают равномерную подачу. Эффективны для изолированных осей.
Подготовка поверхности
Перед нанесением новой смазки необходимо удалить остатки старой смазки, загрязнений и продуктов износа. Использование агрессивных растворителей может повредить полимерные уплотнения. Рекомендуется использовать нейтральные обезжириватели (например, на основе изопропилового спирта) и безворсовые салфетки.
Диагностика состояния направляющих
Диагностика позволяет выявить начальные стадии износа до того, как они повлияют на точность обработки или вызовут аварийную остановку. Процесс включает визуальный осмотр, инструментальные измерения и анализ рабочих параметров оборудования.
Визуальный осмотр
Осмотр проводится при снятых защитных кожухах. Основные дефекты:
- Питтинг: Выкрашивание металла на дорожках качения, видимое как мелкие ямки. Признак усталостного износа или попадания абразива.
- Коррозия: Ржавчина на поверхности рельса или каретки. Возникает при нарушении смазочного слоя или воздействии влаги/СОЖ.
- Задир: Продольные полосы на поверхности рельса. Причина — нарушение соосности или перегрев.
- Деградация уплотнений: Потеря эластичности, трещины, выкрашивание кромок скребков. Приводит к попаданию грязи внутрь каретки.
Инструментальная диагностика
Для объективной оценки состояния используются следующие методы:
| Параметр | Метод измерения | Критерии замены / Внимание |
|---|---|---|
| Люфт (радиальный/осевой) | Щупы, микрометры | Превышение допуска производителя (обычно > 10-20 мкм для прецизионных осей). Допуски геометрии регламентируются ISO 1101. |
| Вибрация | Виброметр (акселерометр) | Рост уровня вибрации более чем на 30% от базового значения. |
| Шероховатость рельса | Профилометр | Увеличение Ra/Rz выше исходных значений (обычно Ra < 0.2 мкм). |
| Ток привода | Мониторинг частотного преобразователя | Постоянное повышение тока при одинаковой скорости (признак повышенного трения). Требует калибровки базового значения. |
Критерий замены: Если на дорожках качения или рельсе обнаружены питтинги глубиной более 0.05 мм или участки коррозии, подлежащие шлифовке, направляющая подлежит замене. Восстановление шлифовкой допустимо только для рельсов с запасом по высоте и при наличии специализированного оборудования.
Расчет интервалов обслуживания
Периодичность обслуживания не может быть фиксированной для всех условий. Она зависит от нагрузки, скорости, температуры и загрязненности среды. Для расчета базового интервала обслуживания (в часах) используется эмпирическая формула, учитывающая основные факторы.
Где:
T— расчетный интервал обслуживания (часы).T_0— базовый интервал (обычно 500-1000 часов для стандартных условий).K_L— коэффициент нагрузки. Определяется как отношение динамической грузоподъемности к эквивалентной нагрузке. Для тяжелых условий эксплуатацииK_L< 1, что сокращает интервал.K_V— коэффициент скорости. При высоких скоростях (v> 120 м/мин) смазка быстрее вымывается,K_V< 1.K_T— температурный коэффициент. При температуре > 60°C деградация смазки ускоряется,K_T< 1.K_C— коэффициент загрязнения. Для чистых помещенийK_C≈ 1, для агрессивных сред (стружка, пыль)K_Cможет достигать 0.3-0.5.
Пример: Для станка в цехе с металлической стружкой, работающего при повышенной температуре, базовый интервал 500 часов может быть сокращен до 150-200 часов. Поэтому обслуживание требуется чаще, либо необходимо установить эффективные системы защиты (гофры, скребки).
Специфика обслуживания по отраслям
Требования к обслуживанию существенно различаются в зависимости от отрасли применения.
| Отрасль | Специфика обслуживания |
|---|---|
| Станкостроение | Высокие нагрузки, вибрации, воздействие СОЖ. Обязательна защита гофрами или телескопическими кожухами. Смазка — литиевые комплексы с EP-присадками. Контроль прямолинейности и преднатяга каждые 3 месяца. |
| Полупроводники | Чистые помещения (ISO 5-7). Использование вакуумных смазок, не выделяющих частицы. Обслуживание вне чистой зоны или с использованием локальных чистых зон. Строгий контроль микровибраций. |
| Пищевая промышленность | Смазки класса NSF H1. Частые мойки под давлением. Защита от влаги и химических моющих средств. Коррозионностойкие материалы (нержавеющая сталь, керамика). |
| Автоматизация/Робототехника | Высокие скорости и ускорения. Использование синтетических масел или легких консистентных смазок. Централизованные системы смазки. Контроль резонансных вибраций. |
Защитные элементы и их роль
Эффективность смазки и диагностики нивелируется, если защита направляющих от внешних воздействий недостаточна. Основные типы защитных элементов:
- Щеточные уплотнения: Базовая защита от крупной пыли и стружки. Неэффективны против мелкодисперсной пыли и жидкостей.
- Резиновые скребки (лабиры): Удаляют грязь с поверхности рельса. Должны иметь упругую кромку, плотно прилегающую к рельсу. Требуют регулярной очистки от накопившейся грязи.
- Гофры и телескопические кожухи: Полная изоляция направляющей от внешней среды. Применяются в условиях сильного загрязнения или агрессивных сред. Увеличивают массу подвижного узла и требуют контроля за износом материала. Эффективнее скребков защищают от жидкостей (СОЖ).
Регулярная проверка целостности уплотнений является обязательной частью ТО. Поврежденный скребок или разрыв гофры — сигнал к немедленной остановке и замене защитного элемента.
Распространенные ошибки при обслуживании
- Чрезмерная смазка: Избыток смазки приводит к повышению сопротивления движению, перегреву и выбросу смазки через уплотнения. Это также создает среду для накопления пыли.
- Игнорирование соосности: Обслуживание не устраняет причину износа, если нарушена геометрия монтажа. Неравномерный износ рельса требует корректировки установки, а не просто добавления смазки.
- Использование неподходящих очистителей: Агрессивные растворители разрушают полимерные уплотнения и остатки смазки, которые затем смешиваются с новой смазкой, образуя абразивную суспензию.
- Смешивание смазок: Попытка добавить новую смазку поверх старой без очистки приводит к химической несовместимости и разрушению структуры загустителя, что снижает смазывающую способность.
