Температурная компенсация в прецизионных валах представляет собой набор расчетных, конструктивных и измерительных мер, которые уменьшают влияние теплового расширения на точность механизма. Ее задача не отменить физическое изменение размеров, а удержать функциональную погрешность узла в допустимых пределах: по положению, соосности, зазорам, преднатягу и повторяемости перемещения.
- Для стального вала длиной 1000 мм нагрев на 5 °C может дать удлинение порядка 55-65 мкм.
- Для прецизионных систем важны не только длина и диаметр, но и изгиб от неравномерного нагрева.
- Компенсация температурного расширения вала выбирается по точности, длине, диапазону температур, схеме опор и скорости нагрева.
- Любой расчет нужно подтверждать измерением на собранном узле, потому что вал работает вместе с корпусом, подшипниками и приводом.
Что такое температурная компенсация прецизионного вала
Прецизионный вал используется как направляющая, опорный элемент или часть вращательного узла, где микронные изменения геометрии уже могут влиять на работу механизма. При изменении температуры материал расширяется или сжимается. Если это изменение не учтено, меняется положение рабочих поверхностей, уходит базовая координата, растет или уменьшается натяг в опорах.
Температурная компенсация включает несколько уровней: выбор материала с подходящим коэффициентом линейного теплового расширения, продуманную схему опор, конструктивные зазоры, термостабилизацию, датчики температуры и программные поправки. В простых узлах достаточно пассивных мер. В измерительных и станочных системах высокой точности часто требуется сочетание конструкции и активной коррекции.
Почему температура влияет на точность
Тепловая деформация проявляется не только как удлинение вала. В реальном узле одновременно меняются несколько параметров, и каждый из них может перейти в функциональную погрешность.
Изменение длины
Осевое расширение смещает рабочие точки, меняет базу отсчета и может создавать внутренние напряжения, если оба конца вала жестко зафиксированы.
Изменение диаметра
Радиальное расширение влияет на посадки, рабочие зазоры, контакт с втулками и распределение нагрузки в подшипниках.
Положение оси
При неравномерном нагреве ось может отклоняться от исходного положения, даже если средняя температура изменилась незначительно.
Преднатяг и ресурс
Разные КЛТР вала, корпуса и опор меняют преднатяг. Это влияет на трение, нагрев, шум и ресурс сопряженных деталей.
Компенсация в линейных и вращательных узлах
В линейных направляющих температурная погрешность чаще проявляется как увод координаты, изменение прямолинейности хода, рост трения во втулках и локальный износ дорожек контакта. Для таких узлов особенно важны длина рабочей базы, схема фиксации концов и согласование расширения вала с корпусом.
Во вращательных узлах температура влияет не только на размер вала, но и на посадки, радиальные зазоры, преднатяг подшипников, соосность и балансировку. Небольшое изменение диаметра или перекос оси может изменить тепловой режим подшипников, поэтому компенсацию теплового расширения вала рассматривают вместе с опорами, корпусом и смазкой.
Базовый расчет теплового расширения
Для первичной оценки используют формулу линейного теплового расширения. Она применима, когда температура по длине и сечению условно равномерна, а коэффициент расширения в рассматриваемом диапазоне можно считать постоянным.
где ΔL означает изменение длины, α означает коэффициент линейного теплового расширения материала, L0 означает исходную длину при референсной температуре, ΔT означает изменение температуры.
Пример: стальной вал длиной 500 мм имеет α ≈ 12·10⁻⁶ 1/°C. При нагреве на 1 °C расчетное удлинение составит 12·10⁻⁶ · 500 · 1 = 0,006 мм, то есть 6 мкм. Для обычной конструкции это может быть мало, но для прецизионного позиционирования такая величина уже сопоставима с допуском.
Изменение диаметра оценивают по той же логике, если материал изотропен и температура по сечению близка к равномерной.
где ΔD означает изменение диаметра, D0 означает исходный диаметр. Например, вал диаметром 40 мм из стали при ΔT = 10 °C увеличит диаметр примерно на 4,8 мкм.
Расчет температурной компенсации требует согласованных единиц. Если L0 задана в миллиметрах, то ΔL или допустимую ошибку δL также нужно подставлять в миллиметрах; 1 мкм = 0,001 мм. Значения КЛТР остаются ориентировочными, пока не уточнены марка материала, термообработка, температурный диапазон и условия измерения.
Исходные данные для расчета
Перед выбором метода компенсации полезно собрать минимальный набор данных. Так меньше риск выбрать материал или датчик без связи с реальной погрешностью узла.
- исходная длина L0 и диаметр D0 вала;
- материал, марка, термообработка и предполагаемый КЛТР;
- референсная температура и рабочий диапазон ΔT;
- схема опор: фиксированная, плавающая, двухсторонняя фиксация;
- допустимая остаточная погрешность по координате, диаметру, соосности или преднатягу;
- источники тепла: двигатель, подшипники, редуктор, нагрев от процесса, охлаждение, обдув;
- скорость изменения температуры и длительность переходных режимов.
Температурные градиенты и неравномерный нагрев
Равномерный нагрев обычно проще учитывать: вал изменяет длину и диаметр предсказуемо. Сложнее ситуация, когда один конец находится ближе к двигателю, редуктору, подшипниковому узлу или источнику охлаждения, а другой работает в иной температурной зоне. Тогда по длине возникает градиент температуры.
Еще более чувствителен градиент по сечению. Если одна сторона вала теплее другой, материал расширяется несимметрично, и ось может изгибаться. Для длинных валов такой изгиб приводит к потере прямолинейности, изменению контакта с линейными втулками, росту трения и локальному износу.
Температурные градиенты появляются из-за локального нагрева подшипников, близости электродвигателя, несимметричного обдува, солнечного нагрева, теплопередачи через корпус, неравномерной смазки или периодического режима работы. Поэтому для точных систем измеряют не только температуру воздуха рядом с оборудованием, но и характерные точки самого узла.
Материалы и коэффициент линейного теплового расширения
Материал вала задает базовую чувствительность к температуре. Низкий КЛТР уменьшает удлинение, но не всегда автоматически делает узел точнее: нужно учитывать жесткость, твердость, износостойкость, технологичность обработки, совместимость с подшипниками и стоимость.
Значения в таблице приведены как ориентиры для комнатного или близкого к комнатному диапазона температур. Для инженерного расчета их уточняют по справочным данным конкретной марки, состоянию поставки, термообработке и диапазону температур.
| Материал | Ориентировочный КЛТР, 10⁻⁶ 1/°C | Удлинение 1000 мм при ΔT = 10 °C | Комментарий |
|---|---|---|---|
| Конструкционная сталь | 11-13 | 110-130 мкм | Распространенный вариант, требует учета теплового расширения в точных узлах. |
| Нержавеющая сталь AISI 304 | около 17 | около 170 мкм | Коррозионная стойкость выше, температурная чувствительность обычно больше, чем у углеродистых сталей. |
| Инвар Fe-Ni 36 | 1,2-1,6 | 12-16 мкм | Низкое расширение, но есть ограничения по прочности, обработке и цене. |
| Карбид вольфрама | 4,5-7,1 | 45-71 мкм | Высокая твердость и стабильность, но материал тяжелый и технологически сложный. |
| Оксид алюминия | около 8 | около 80 мкм | Керамика устойчива к износу, но требует аккуратного проектирования по ударным и изгибающим нагрузкам. |
| Углепластик вдоль волокон | примерно от -0,1 до 1 | отрицательное или малое положительное | КЛТР анизотропен: результат зависит от направления волокон, матрицы, доли армирования и схемы укладки. |
Пассивная компенсация
Пассивные методы не требуют датчиков, контроллеров и внешнего управления. Их закладывают на этапе проектирования, поэтому они особенно ценны там, где важны надежность, простота обслуживания и предсказуемость.
К пассивным решениям относятся материалы с низким КЛТР, согласование расширения вала и корпуса, плавающие опоры, конструктивные зазоры, симметричная геометрия, тепловая развязка от источников нагрева и выбор сопряженных материалов с близким расширением. Для длинных валов часто важна схема, в которой одна опора задает базу, а другая допускает осевое перемещение без создания лишних напряжений.
Пассивной компенсации обычно достаточно, если температурный диапазон узок, нагрев меняется медленно, вал короткий или средний по длине, допуск не находится на пределе возможностей механики, а тепловая карта узла стабильна от цикла к циклу. При выраженных градиентах, быстром прогреве или микронном допуске на длинной базе пассивные меры лучше рассматривать как основу для гибридного решения.
Активная компенсация
Активная компенсация использует измерение температуры и управляемую коррекцию. Здесь различают два подхода: физическую термостабилизацию и компенсацию координаты. В первом случае система нагревает, охлаждает или удерживает вал и корпус в заданном тепловом режиме. Во втором случае температура используется для расчетной поправки положения, преднатяга или команды привода без обязательного изменения самой температуры узла.
Главный вопрос: где и как измерять температуру. Один датчик на корпусе редко описывает состояние всего вала. Для точных систем обычно выбирают несколько точек: рядом с опорами, в зоне источника нагрева, у рабочей базы и в окружающей среде. Затем строят модель связи между температурой и погрешностью положения.
| Точка датчика | Что показывает | Типичная ошибка |
|---|---|---|
| Рядом с фиксированной опорой | Температуру базовой зоны и возможный увод нуля. | Считать эту температуру равной температуре всего вала. |
| Рядом с плавающей опорой | Разницу температур по длине и риск осевого смещения. | Не учитывать запаздывание между валом, опорой и корпусом. |
| У двигателя, редуктора или подшипника | Локальный источник тепла и возможный температурный градиент. | Ставить датчик слишком далеко от источника нагрева. |
| На корпусе или станине | Тепловое состояние несущей конструкции. | Использовать корпусной датчик как единственный вход для поправки вала. |
| В окружающем воздухе | Фоновое изменение условий эксплуатации. | Подменять температуру детали температурой воздуха. |
Формула помогает оценить требуемую точность измерения температуры. Все линейные величины должны быть в согласованных единицах: например, δL = 1 мкм нужно подставлять как 0,001 мм, если L0 задана в миллиметрах. Для стального вала длиной 1000 мм при допустимой остаточной ошибке по длине 1 мкм: δT ≤ 0,001 / (12·10⁻⁶ · 1000) ≈ 0,083 °C.
Активные методы эффективны в системах с высокой требуемой точностью, но они требуют калибровки, проверки датчиков, учета запаздывания нагрева и регулярной валидации. Без этого программная поправка может компенсировать не реальную деформацию, а неверно измеренную температуру.

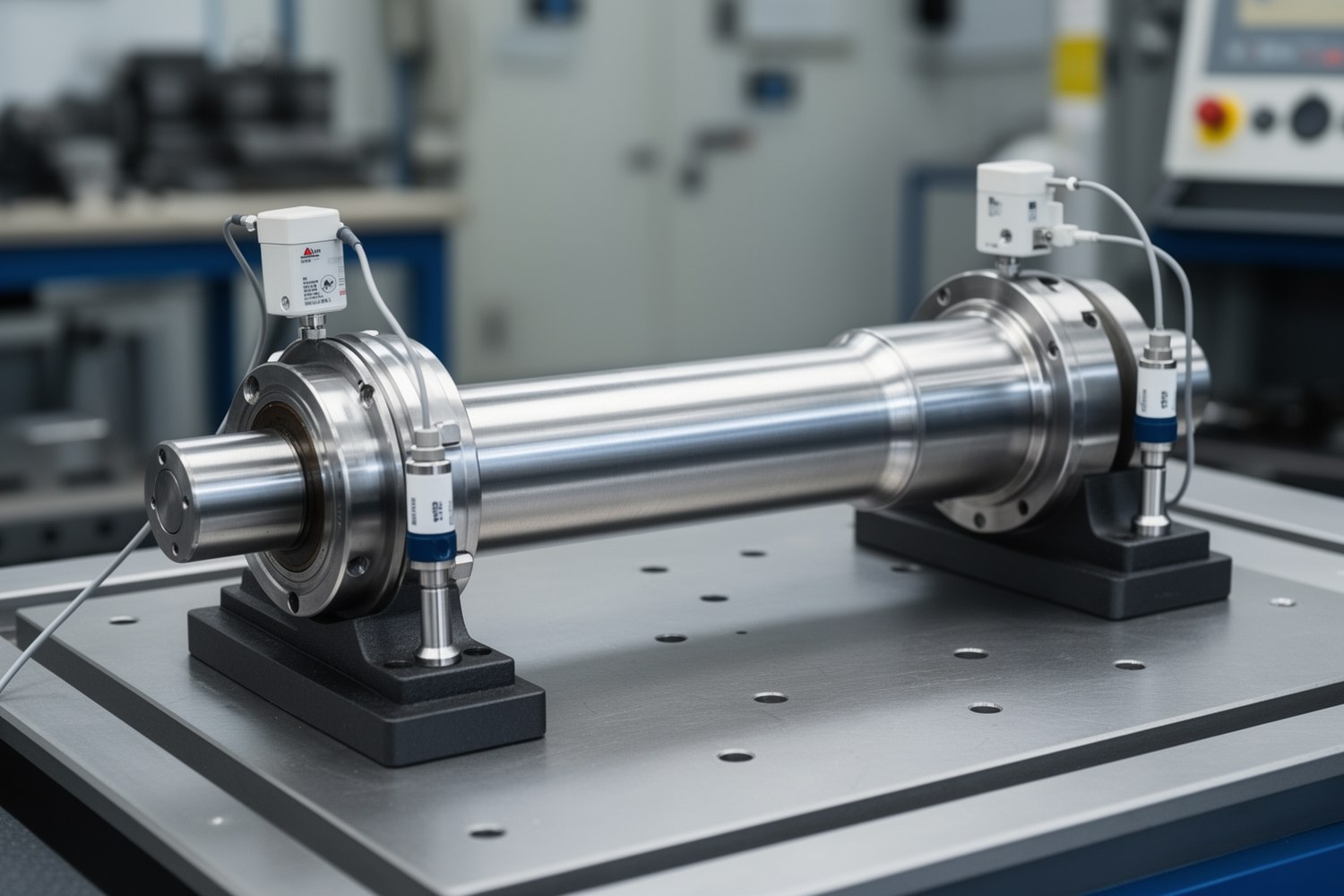

Измерение температуры на собранном узле

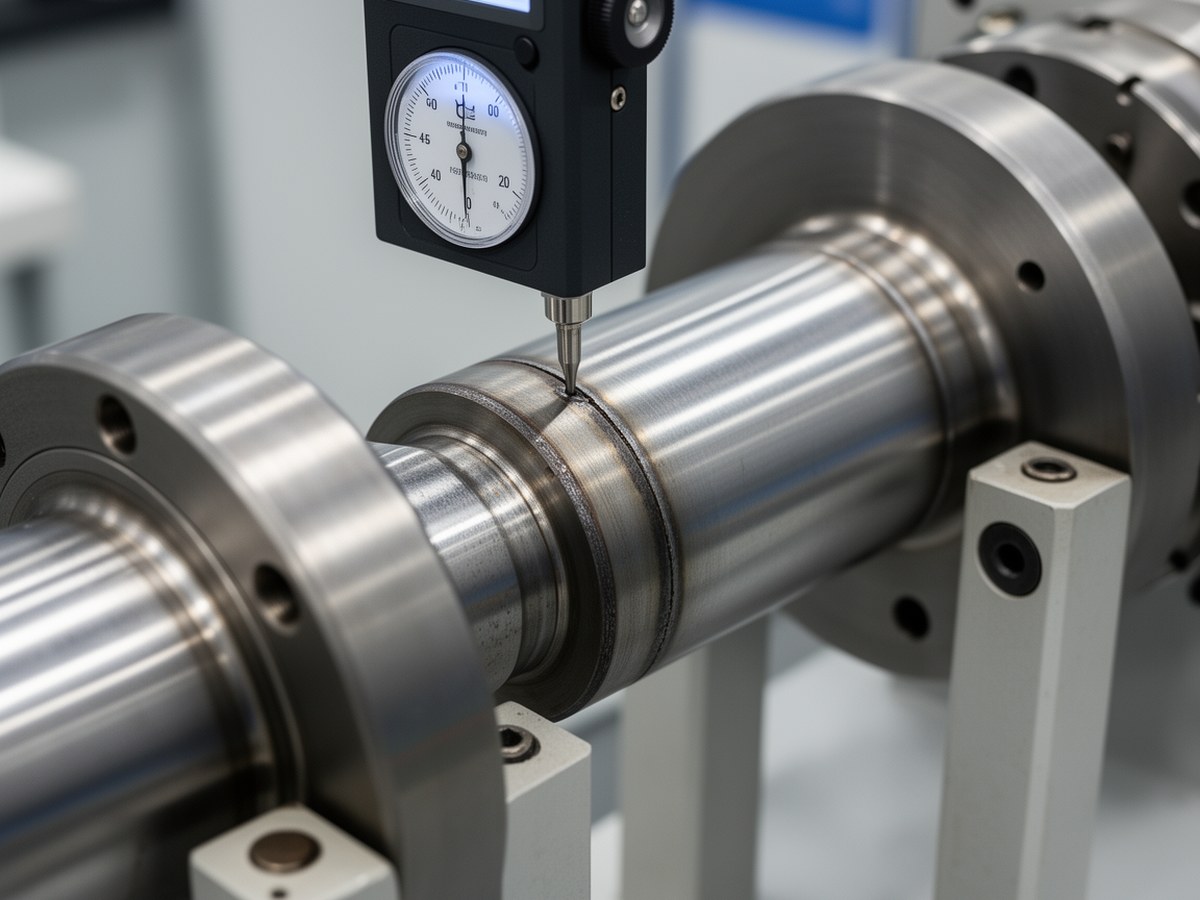

Фото уместно рядом с разделом о датчиках и калибровке, где объясняется связь между температурой, положением вала и остаточной погрешностью.
Гибридные решения
Гибридный подход объединяет пассивную стабильность конструкции с активной коррекцией остаточной ошибки. Например, вал и корпус проектируют с учетом согласованного расширения, одну опору делают плавающей, источники тепла изолируют, а оставшееся смещение уточняют по датчикам температуры и калибровочной модели.
Такой вариант часто применим, когда одна только конструкция не обеспечивает нужный допуск, а полностью активная термостабилизация слишком сложна или медленна. Гибридная система обычно дает рабочий баланс точности, стоимости и ремонтопригодности, но требует дисциплины при настройке и обслуживании.
| Метод | Что делает | Где уместен | Ограничения |
|---|---|---|---|
| Пассивный | Снижает влияние температуры через материал, опоры и геометрию. | Стабильные условия, умеренные требования к точности, простые узлы. | Слабо адаптируется к переменным режимам и локальным градиентам. |
| Активный | Измеряет температуру и вводит коррекцию или стабилизирует тепловой режим. | Высокоточные станки, измерительные системы, переменные режимы работы. | Нужны датчики, модель, калибровка и учет тепловой инерции. |
| Гибридный | Сочетает устойчивую конструкцию и корректировку остаточной погрешности. | Длинные валы, жесткие допуски, сложная тепловая среда. | Сложнее проектирование и проверка, выше требования к документации. |
Как выбрать метод компенсации
Выбор начинается не с материала, а с допуска и теплового сценария. Нужно определить длину вала, референсную температуру, рабочий диапазон, скорость изменения температуры, расположение источников тепла, схему опор и допустимую остаточную погрешность.
Точность и длина
Чем длиннее вал и жестче допуск, тем выше смысл активной или гибридной компенсации. На коротких деталях иногда достаточно согласования материалов и правильной опорной схемы.
Температурная динамика
Если температура меняется медленно, проще работает термостабилизация. При быстрых переходных режимах важны датчики в правильных точках и модель запаздывания.
Схема опор
Жесткая фиксация с двух сторон может превратить расширение в напряжение и изгиб. Плавающая опора снижает риск заклинивания и перегрузки.
Обслуживание
Активные системы требуют проверки датчиков и повторной калибровки. В условиях трудного доступа более надежной может быть простая пассивная конструкция.
Типичные ошибки проектирования
| Ошибка | К чему приводит | Как снизить риск |
|---|---|---|
| Компенсируют только линейное удлинение | Остаются ошибки по диаметру, оси, прямолинейности и преднатягу. | Рассматривать вал вместе с опорами, корпусом и сопряженными деталями. |
| Игнорируют температурные градиенты | Появляется изгиб, потеря соосности и локальный износ. | Проверять тепловую карту узла в рабочих режимах, а не только среднюю температуру. |
| Ставят датчик в удобное, но неинформативное место | Коррекция запаздывает или описывает температуру корпуса, а не вала. | Размещать датчики около опор, источников тепла и рабочих баз. |
| Жестко фиксируют вал с двух сторон | Тепловое расширение переходит во внутренние напряжения и перегрузку опор. | Использовать фиксированную и плавающую опору, если это допускает кинематика. |
| Не проводят калибровку после сборки | Расчетная модель не совпадает с реальным узлом. | Измерять остаточную погрешность при контролируемых температурах и обновлять поправки. |
Контроль после внедрения
После выбора метода компенсации нужно подтвердить его на собранном механизме. Проверяют не только температуру вала, но и фактическое смещение рабочей точки, изменение усилия перемещения, рост трения, повторяемость и состояние опор после теплового цикла.
| Этап проверки | Что контролировать |
|---|---|
| Холодный старт | Начальное положение, зазоры, усилие перемещения, показания датчиков. |
| Прогрев | Скорость изменения температуры, запаздывание между валом, опорами и корпусом. |
| Установившийся режим | Остаточную погрешность, повторяемость, соосность и стабильность преднатяга. |
| Останов и охлаждение | Возврат к исходной геометрии, гистерезис, повторяемость после цикла. |
Корректная температурная компенсация прецизионных валов всегда привязана к условиям: материалу, длине, диаметру, опорной схеме, температурному диапазону, скорости нагрева и методу измерения. Без этих данных заявленная точность не имеет инженерного смысла.
Короткий вывод
Температурная компенсация снижает влияние теплового расширения вала на точность механизма, но не отменяет саму деформацию материала. Практичное решение строят от допуска и тепловой карты узла: сначала задают устойчивую конструкцию, затем при необходимости добавляют измерение, калибровку и корректирующую модель.
