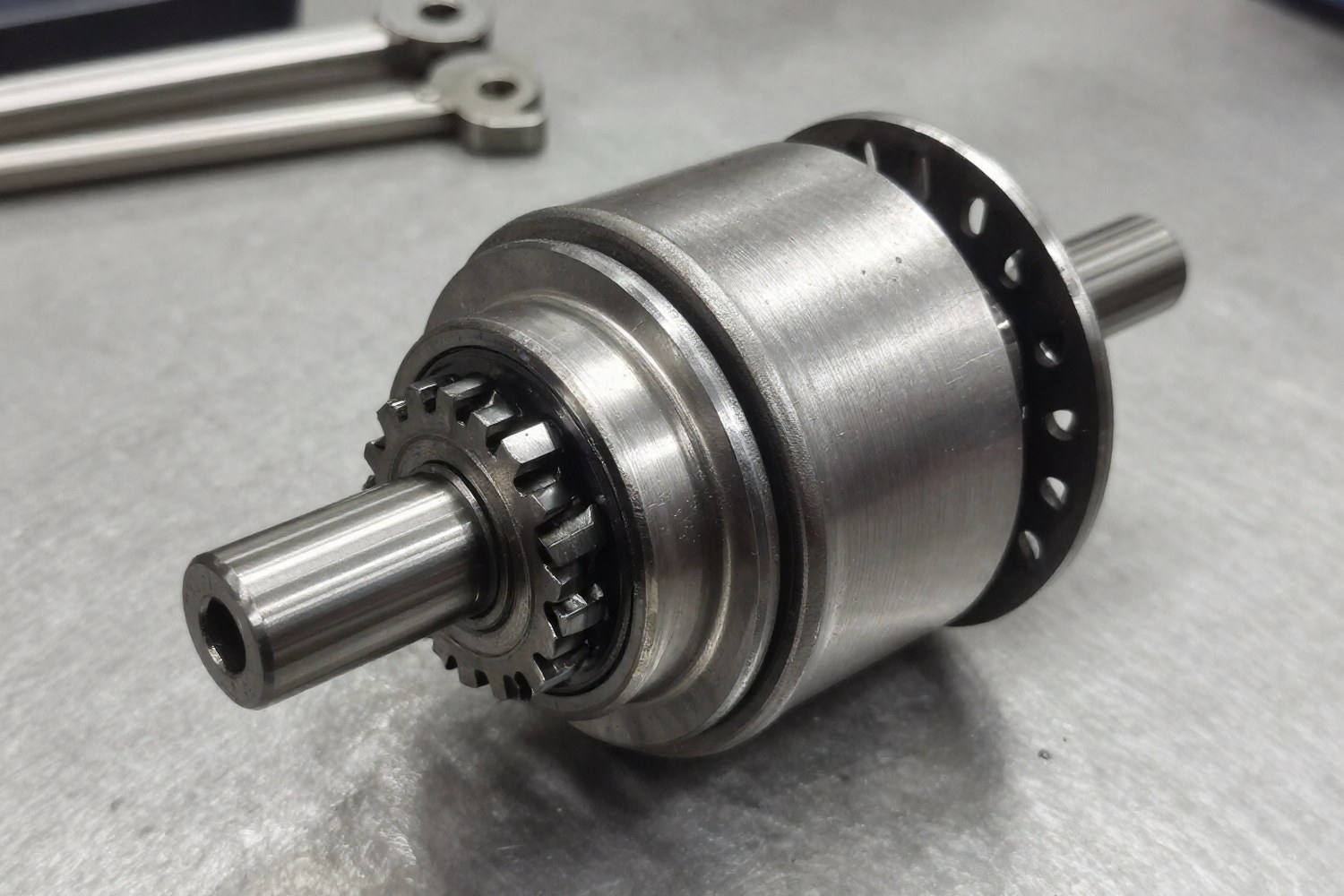

Температурный режим, один из ключевых факторов, определяющих надёжность и срок службы обгонных муфт. В отличие от стандартных подшипников, обгонные механизмы (роликовые, кулачковые, храповые) работают в прерывистом режиме с циклами заклинивания и свободного хода. В моменты заклинивания возникают значительные ударные нагрузки и трение скольжения, которое вызывает локальное тепловыделение.
Температура воздействует на систему тремя способами: изменяет геометрические размеры деталей из-за теплового расширения, меняет механические свойства материалов (твёрдость, предел текучести) и трансформирует вязкостно-температурные характеристики смазки. Чтобы избежать заклинивания, износа или разрушения пружинных элементов, необходимо учитывать эти взаимосвязи при подборе компонентов.
Ключевые выводы для проектирования:
- Разница коэффициентов теплового расширения (КТР) внутренней и наружной обойм меняет зазор между роликом/клином и дорожкой качения.
- Вязкость смазки снижается с ростом температуры. Применяйте масла с высоким индексом вязкости (VI) или синтетические базы.
- Стандартная подшипниковая сталь 100Cr6 теряет твёрдость выше 120 °C. Для высоких температур подходят нержавеющие стали (AISI 440C) или специальные сплавы.
- Температура каплепадения консистентной смазки должна превышать рабочую температуру муфты минимум на 20–30 °C.
Влияние температуры на кинематику и зазоры
Работа обгонной муфты основана на начальном зазоре между элементами зацепления (роликами, клиньями, шариками) и дорожками качения внутренней и наружной обойм. Этот зазор обеспечивает свободное вращение в обратном направлении. При изменении температуры компоненты муфты расширяются или сжимаются.
Внутренняя и наружная обоймы часто изготавливаются из материалов с разными свойствами или имеют разную толщину стенок, что влияет на скорость нагрева. Из-за этого коэффициенты линейного теплового расширения (КТР) могут вызывать неравномерное изменение зазора.
Где:
ΔL, изменение линейного размера (мм);L₀, исходный размер (мм), например, внутренний диаметр наружной обоймы;α, коэффициент линейного теплового расширения материала (1/°C);ΔT, изменение температуры (°C).
Для типичной подшипниковой стали 100Cr6 значение α составляет примерно 11,5 · 10⁻⁶ 1/°C. Если наружная обойма с внутренним диаметром 100 мм нагревается с 20 до 120 °C, её диаметр увеличится на:
Это изменение кажется незначительным, но в прецизионных обгонных муфтах начальные зазоры часто составляют десятые доли миллиметра. Избыточное расширение может уменьшить зазор до нуля и заклинить механизм даже без крутящего момента. При низких температурах сжатие компонентов увеличивает зазор, что приводит к ударам при срабатывании муфты и ускоренному износу поверхностей.
Важно: При проектировании муфт для широкого температурного диапазона необходимо рассчитывать изменение зазоров для экстремальных значений рабочей температуры, учитывая разницу в теплоёмкости и теплопроводности материалов обойм и элементов зацепления.
Температурная стабильность материалов обгонных муфт
Механические свойства материалов обойм и элементов зацепления зависят от температуры. Повышение температуры снижает предел текучести, твёрдость и усталостную прочность. При низких температурах многие стали становятся хрупкими, что увеличивает риск разрушения при ударных нагрузках.
| Марка стали | Тип | Диапазон температур | Особенности |
|---|---|---|---|
| 100Cr6 / AISI 52100 | Подшипниковая углеродистая | -40 °C ... +120 °C | Стандарт для большинства применений. Выше 120 °C происходит отпуск и снижение твёрдости. Требует качественной термообработки. |
| AISI 440C | Нержавеющая инструментальная | -60 °C ... +250 °C | Высокая коррозионная стойкость. Сохраняет твёрдость при повышенных температурах, но имеет меньшую ударную вязкость по сравнению с 100Cr6. |
| AISI 304 / 316 | Нержавеющая аустенитная | -196 °C ... +150 °C | Низкая прочность и износостойкость. Применяется только для корпусов или муфт с малыми нагрузками в агрессивных средах. Не подходит для нагруженных элементов зацепления при высоких температурах. |
| W1 / W2 (High Carbon) | Инструментальная углеродистая | -20 °C ... +150 °C | Высокая износостойкость, но склонность к деформации при нагреве выше 150 °C. |
| М42 / S6-5-2 | Быстрорежущая сталь | -40 °C ... +600 °C | Сохраняет твёрдость (HRC 60+) при температурах до 600 °C. Используется в специализированных высокотемпературных муфтах. Высокая стоимость. |
Для роликовых обгонных муфт также важно состояние пружин, обеспечивающих прижим элементов зацепления. Стандартные хромованадиевые пружинные стали (например, 60С2ХА) начинают терять упругие свойства уже при 120–150 °C. Для высокотемпературных применений используют пружины из нержавеющих сталей (AISI 302, 316) или специальных сплавов на основе никеля (Inconel), которые сохраняют модуль упругости при температурах до 300 °C и выше.
Выбор смазочных материалов по температурному режиму
Смазка в обгонной муфте выполняет три задачи: снижает трение, отводит тепло и защищает от коррозии. Вязкость смазки, главный параметр, определяющий способность образовывать разделительную пленку. С ростом температуры вязкость падает. Если она упадёт слишком сильно, контакт перейдёт от гидродинамического режима к граничному или сухому, что вызывает износ и задиры.
Классификация по базовым маслам
Минеральные масла
Диапазон: -20 °C ... +80 °C
Доступны по цене, имеют неплохой индекс вязкости для своего класса. Однако при температурах выше 80 °C они склонны к окислению, что приводит к образованию лака и шлама. Рекомендуется использовать с антиокислительными присадками.
Синтетические ПАО (Полиальфаолефины)
Диапазон: -40 °C ... +150 °C
Высокая термическая стабильность, низкая испаряемость, широкий температурный диапазон текучести. Оптимальный выбор для большинства промышленных обгонных муфт, работающих в условиях перепада температур.
Синтетические эфиры (POE, PAO/Ester)
Диапазон: -50 °C ... +200 °C
Отличная смазывающая способность и стабильность при высоких температурах. Требуют тщательного подбора уплотнений, так как могут вызывать набухание некоторых видов каучуков.
Силиконовые масла (PDMS)
Диапазон: -50 °C ... +200 °C
Слабая зависимость вязкости от температуры, но слабые противоизносные свойства. Часто используются в комбинации с другими базами или в специфических применениях.
Фторированные жидкости (PFPE)
Диапазон: -30 °C ... +250 °C+
Экстремальная термическая и химическая стабильность. Применяются в вакуумных системах или при контакте с агрессивными средами. Очень высокая стоимость.
Консистентные смазки и температура каплепадения
При использовании пластичных смазок критическим параметром является температура каплепадения, температура, при которой смазка переходит из полутвёрдого состояния в жидкое. Однако работа смазки прекращается задолго до этой отметки: загуститель начинает разрушаться или терять структурную прочность ещё до того, как смазка капает.
| Тип загустителя | Температура каплепадения | Рабочий диапазон | Примечание |
|---|---|---|---|
| Литиевый (Li) | ~180–200 °C | -20 °C ... +100 °C | Стандарт, хорошая водостойкость. Размягчается при высоких температурах. |
| Комплексный литиевый (Li Complex) | >250 °C | -20 °C ... +150 °C | Лучшая термостойкость и механическая стабильность по сравнению с обычным литием. |
| Полимочевинный | >300 °C | -30 °C ... +180 °C | Высокая окислительная стабильность, долговечность. Не плавится, а разлагается. Не вымывается водой. |
| Кальциевый сложный | >260 °C | -10 °C ... +120 °C | Отличная водостойкость. Применяется в тяжёлых условиях, но ограничен поным свойствам. |
Для обгонных муфт, работающих в условиях высоких температур, предпочтительны смазки на основе полимочевинного загустителя с синтетической базой (ПАО или сложные эфиры). Они обеспечивают стабильную плёнку и не стекают из зоны контакта.
Совместимость уплотнений
Выбор смазки должен учитывать совместимость с материалами сальников и уплотнений. При высоких температурах эластомеры деградируют быстрее, чем сама смазка.
| Материал уплотнения | Минеральные масла | ПАО (синтетика) | Сложные эфиры | Температурный предел |
|---|---|---|---|---|
| NBR (Нитрил) | Отлично | Хорошо | Плохо (набухание) | до +100 °C |
| FKM (Фторкаучук/Viton) | Хорошо | Отлично | Отлично | до +200 °C |
| FFKM (Перфторэластомер) | Отлично | Отлично | Отлично | до +250 °C+ |
Расчёт вязкости и тепловыделения
Для надёжной работы муфты вязкость смазки в зоне контакта должна оставаться достаточно высокой для формирования гидродинамической плёнки. Изменение вязкости с температурой описывается уравнением Андраде-Таммана:
Где ν, кинематическая вязкость, T, абсолютная температура (в Кельвинах), A и B, константы материала. На практике для инженерных оценок часто используют более простую аппроксимацию или графики Винтера.
Тепловыделение в обгонной муфте возникает в моменты заклинивания (трение скольжения) и, в меньшей степени, при свободном ходе (трение качения и перемешивание смазки). Удельная мощность тепловыделения Q оценивается как:
Где μ, коэффициент трения, F_n, нормальная нагрузка на элемент зацепления, v, скорость скольжения.
В стационарном режиме температура муфты T_op устанавливается при балансе тепловыделения и теплоотвода в окружающую среду:
Где T_amb, температура окружающей среды, R_th, термическое сопротивление системы (зависит от конструкции корпуса, наличия радиаторов, скорости вращения для обдува).
Практический совет: При выборе смазки ориентируйтесь не только на паспортную температуру окружающей среды, но и на расчётную рабочую температуру муфты, которая может быть на 20–50 °C выше температуры корпуса из-за внутреннего тепловыделения.
Практические рекомендации по эксплуатации
Стратегию смазки и подбор материалов выбирают исходя из конкретного температурного профиля применения.
Низкие температуры (ниже -20 °C)
- Использовать масла с низкой температурой застывания (ПАО, силиконы).
- Избегать густых консистентных смазок, которые могут загустеть и заблокировать муфту.
- Применять материалы с высокой ударной вязкостью при низких температурах (избегать высокоуглеродистых сталей без должной закалки).
- Увеличивать начальный зазор для компенсации сжатия материалов.
Высокие температуры (выше +100 °C)
- Применять синтетические базы (ПАО, сложные эфиры) с высоким индексом вязкости.
- Использовать полимочевинные или комплексные литиевые загустители для консистентных смазок.
- Рассмотреть нержавеющие стали (AISI 440C) для обойм.
- Обеспечить эффективный теплоотвод (металлический корпус, обдув).
Метод смазки тоже влияет на температурный режим. Масляный туман (oil mist) или капельная подача масла предпочтительнее для высокоскоростных и высокотемпературных применений: они лучше отводят тепло и не создают сопротивления вращению от загустителя, как консистентные смазки. Однако консистентные смазки проще герметизировать и они требуют меньшего обслуживания.
Диагностика температурного режима
В процессе эксплуатации важно контролировать температурное состояние муфты, чтобы предотвратить аварийные ситуации. Основные признаки перегрева:
- Изменение цвета стали: Появление соломенно-жёлтого, синего или фиолетового оттенка на поверхности обойм или роликов говорит о превышении температуры отпуска (обычно выше 150–200 °C). Это признак потери твёрдости.
- Запах: Запах горелого масла или деградировавшей смазки указывает на термическое разрушение смазочного материала.
- Рост шума и момента трения: Увеличение шума при вращении может свидетельствовать об изменении зазоров из-за теплового расширения или о загустевании смазки при низких температурах.
Заключение
Температурный режим эксплуатации обгонных муфт требует комплексного подхода к выбору материалов и смазок. Инженер должен учитывать не только паспортные температуры окружающей среды, но и внутреннее тепловыделение, разницу коэффициентов теплового расширения компонентов и реологические свойства смазки. Правильный подбор стали (100Cr6, 440C, M42), синтетической базы масла (ПАО, эфиры), загустителя (полимочевина) и совместимых уплотнений обеспечивает надёжную работу механизма в широком диапазоне температур и предотвращает заклинивание и преждевременный износ.
