Термические деформации, или температурные деформации, — это изменение размеров и формы материала из-за нагрева или охлаждения. В простом случае деталь становится длиннее при повышении температуры и короче при понижении. В реальной инженерной системе картина сложнее: нагрев бывает неравномерным, перемещения ограничены опорами и крепежом, а разные материалы расширяются по-разному.
- Основной механизм явления — тепловое расширение материала.
- Для линейного участка базовая оценка выполняется по формуле ΔL = α·L0·ΔT.
- Если расширение заблокировано, вместо свободного перемещения возникают температурные напряжения.
- Компенсация нужна не только для точности, но и для снижения риска заклинивания, трещин, перекосов и перегрузки опор.
Что такое термические деформации
Термические деформации — это изменение геометрии тела под действием изменения температуры. Термины «температурные деформации» и «тепловые деформации» часто используют как близкие по смыслу, но полезно различать механизм и результат: тепловое расширение описывает физическую причину, а деформация — фактическое изменение длины, объема, угла, кривизны или положения узла.
Деформация сама по себе не равна напряжению. Если деталь нагревается и может свободно удлиняться, в ней может почти не возникать дополнительных механических напряжений. Если же перемещение ограничено жесткой рамой, неподвижной опорой, сварным швом или соседней деталью, свободное расширение превращается во внутренние усилия.
Почему материалы меняют размеры при нагреве
При повышении температуры средняя энергия колебаний атомов и молекул увеличивается. Межатомные расстояния в большинстве твердых тел немного возрастают, поэтому макроскопический размер детали увеличивается. Насколько заметным будет изменение, зависит от коэффициента линейного температурного расширения, начального размера и перепада температуры.
Коэффициент линейного температурного расширения, или КЛТР, показывает относительное изменение длины при изменении температуры на один градус Цельсия или один кельвин. Для инженерных расчетов его обычно записывают в единицах 1/°C или 1/K. Значения КЛТР зависят от состава, структуры материала, направления волокон у композитов и температурного диапазона.
Значения в таблице приведены как ориентировочные для комнатной температуры и типового инженерного диапазона. Для точного расчета используют данные производителя, стандарт или справочник для конкретной марки материала и рабочего интервала температур.
| Материал | Ориентировочный КЛТР, 10-6 1/°C | Инженерный комментарий |
|---|---|---|
| Конструкционная сталь | 11–13 | Типовой материал рам, валов, направляющих и металлоконструкций. |
| Нержавеющая сталь | 16–18 | Расширяется сильнее углеродистой стали; важна при сварке и смешанных сборках. |
| Алюминий и сплавы | 22–24 | Высокий КЛТР сочетается с хорошей теплопроводностью и малой массой. |
| Медь | 16–17 | Быстро выравнивает температуру, но заметно меняет размеры при нагреве. |
| Инвар | 1–2 | Используется там, где важна высокая размерная стабильность. |
| Гранит | 6–9 | Применяется в основаниях измерительных машин; обладает тепловой инерцией. |
| Керамика Al2O3 | 6–8 | Хороша для стабильных и жестких узлов, но чувствительна к ударным нагрузкам. |
| Углепластик | 0–5 | Свойства зависят от направления волокон и схемы армирования. |
| Полимерные трубы | 50–200 и выше | КЛТР обычно значительно выше, чем у металлов; требуется учет удлинений, опор и компенсаторов. |
Основные виды температурных деформаций
Линейные
Изменение длины стержня, балки, рельса, направляющей, трубы или мерной линейки. Это наиболее простой случай для первичной оценки.
Объемные
Изменение объема тела при нагреве или охлаждении. Для изотропного материала объемное расширение грубо оценивают через коэффициент около 3α.
Изгибные и угловые
Возникают при температурном градиенте, когда одна сторона детали теплее другой. Результатом может быть изгиб, перекос, поворот оси или кручение.
В инженерной практике особенно опасны не абсолютные миллиметры расширения, а неоднородность. Например, если верхняя часть станочной рамы теплее нижней, рама не просто увеличится в размерах, а может изменить прямолинейность направляющих. Если одна сторона трубопровода нагревается сильнее другой, появляются дополнительные изгибные моменты.
Расчет линейного температурного удлинения
Для однородного материала, равномерного нагрева и свободного перемещения используют линейную расчетную зависимость.
где ΔL — изменение длины, м; α — коэффициент линейного температурного расширения, 1/°C; L0 — начальная длина, м; ΔT — изменение температуры, °C.
Относительная температурная деформация показывает, какая доля изменения приходится на единицу длины.
где ε — безразмерная относительная деформация. Например, ε = 0,0001 соответствует изменению 0,1 мм на 1 м длины.
Пример: стальная направляющая длиной 2 м нагрелась на 8 °C. При α = 12·10-6 1/°C расчетное удлинение составит ΔL = 12·10-6 · 2 · 8 = 0,000192 м, то есть 0,192 мм. Для грубой металлоконструкции это может быть допустимо, а для координатного измерения или прецизионной подачи — уже значимая ошибка.
Так можно приближенно оценить минимальный температурный зазор при свободном линейном расширении: S — требуемый зазор, ΔTmax — максимальный расчетный перепад температуры, Sмонтаж — запас на монтажные отклонения и эксплуатационные перемещения. Формула не подходит как единственная проверка для жестко закрепленных, многомерных и изгибно нагруженных систем.
Температурные напряжения и ограничения перемещения
Если элемент не может свободно расширяться или сжиматься, в нем возникают температурные напряжения. Это характерно для жестко защемленных балок, сварных конструкций, неподвижных трубных участков, корпусов с разными материалами и узлов, где тепловое перемещение блокируется крепежом.
Для полностью защемленного линейного элемента в идеализированном упругом случае используют ориентировочную зависимость:
где σ — температурное напряжение, Па; E — модуль упругости, Па; α — КЛТР, 1/°C; ΔT — перепад температуры, °C. На практике результат зависит от податливости опор, формы детали, пластичности материала, ползучести, сварочных остаточных напряжений и распределения температуры.
Расчет свободного удлинения не заменяет прочностной расчет. Если перемещение ограничено, нужно проверять не только геометрию, но и напряжения, устойчивость, ресурс соединений, работу опор и допустимые нагрузки на оборудование.
Где термические деформации критичны
| Система | Типичная тепловая ошибка | Что проверяют |
|---|---|---|
| Станки и технологические системы | Уход нуля, изменение прямолинейности, рост ошибки позиционирования. | Температуру шпинделя, станины, приводов, направляющих и окружающей среды. |
| Координатно-измерительные машины | Изменение масштаба измерения и геометрии базы. | Температуру детали, основания, измерительных линеек и датчиков. |

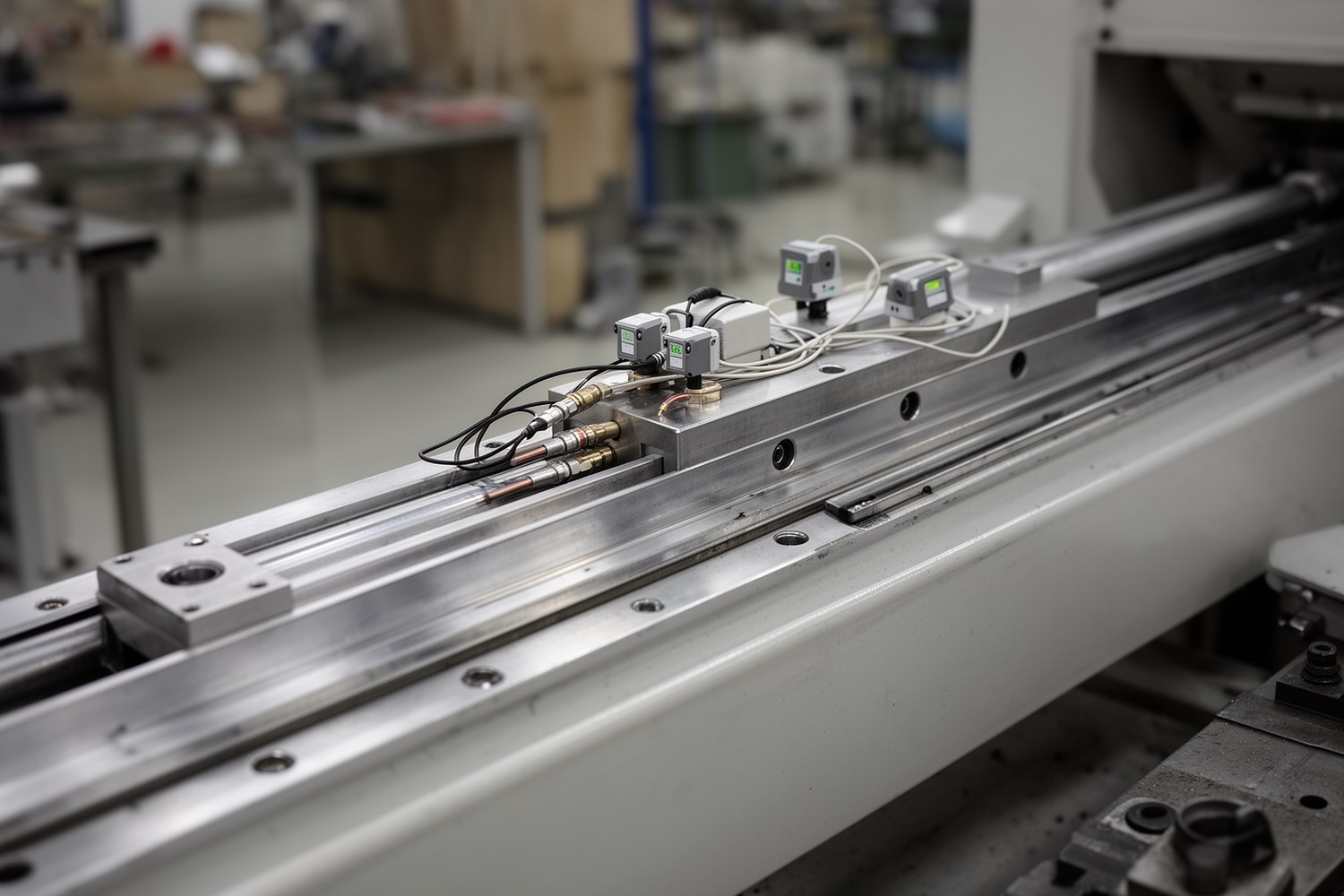

| Линейные направляющие | Удлинение рельса, перекос кареток, изменение преднатяга. | Зазоры, схему крепления, равномерность нагрева и тепловой контакт с основанием. |
| Трубопроводы | Осевые перемещения, дополнительные усилия на опорах, изгибы. | Компенсаторы, неподвижные опоры, направляющие опоры и температурный диапазон. |
| Рамные и сварные конструкции | Коробление, остаточные деформации, локальные напряжения. | Последовательность нагрева, охлаждения, сварки и жесткость закрепления. |
| Оптические и прецизионные узлы | Смещение осей, изменение фокусировки, дрейф измерений. | Температурную стабильность базы, датчиков, креплений и окружающей среды. |
Факторы, влияющие на величину деформаций
На результат влияют не только материал и перепад температуры. Важны геометрия детали, теплопроводность, масса, площадь теплообмена, режим работы оборудования, расположение источников тепла и способ закрепления. Массивная гранитная плита меняет температуру медленно, но долго сохраняет температурный градиент. Тонкий алюминиевый профиль быстро нагревается и быстро выравнивает температуру, но имеет высокий КЛТР.
Тепловые ошибки технологической системы часто формируются сразу несколькими источниками: двигателями, редукторами, шпинделями, трением в направляющих, охлаждающей жидкостью, солнечным нагревом, вентиляцией, руками оператора и температурой обрабатываемой детали. Поэтому диагностика обычно начинается с карты температурных точек и наблюдения за дрейфом геометрии во времени.
Полимеры и трубопроводы
У полимерных труб коэффициент температурного расширения обычно существенно выше, чем у металлических. Поэтому даже умеренный перепад температуры может дать заметное осевое перемещение на длинном участке. При открытой прокладке это учитывают через неподвижные точки, скользящие опоры, петли самокомпенсации, раструбные соединения или специальные компенсаторы.
Если полимерный трубопровод жестко зажат хомутами или замоноличен без учета перемещений, температурная деформация может перейти в дополнительные напряжения, выгибание трассы или нагрузку на соединения. Для подземных и скрытых участков важны не только свойства трубы, но и трение о грунт или канал, глубина заложения, температура среды и монтажное состояние.
Методы компенсации температурных деформаций
Компенсация температурных деформаций выбирается по требуемой точности, скорости изменения температуры, стоимости простоя, доступности измерений и допустимой сложности системы. Универсального метода нет: в трубопроводе чаще нужны компенсаторы и свободные перемещения, в измерительной машине — термостабильность и поправки, в станке — сочетание конструктивных решений, прогрева и программной коррекции.
| Метод | Суть | Где применим | Ограничения |
|---|---|---|---|
| Конструктивные зазоры | Оставляют место для расчетного расширения. | Корпуса, кожухи, направляющие, трубные трассы. | Нужен контроль люфтов, герметичности и точности сборки. |
| Компенсаторы и гибкие участки | Поглощают осевые и угловые перемещения. | Трубопроводы, воздуховоды, длинные линейные системы. | Требуют правильной расстановки опор и проверки циклического ресурса. |
| Выбор материалов | Используют низкий КЛТР или согласованные пары материалов. | Метрология, оптика, точные основания, композитные конструкции. | Материалы могут быть дорогими, хрупкими или сложными в обработке. |
| Симметрия и термостабилизация | Снижают температурные градиенты и перекосы. | Станки, рамы, измерительные установки. | Не всегда устраняет медленный дрейф размеров. |
| Программная компенсация | Вносит поправки по модели и данным датчиков. | ЧПУ, измерительные машины, автоматизированные стенды. | Точность зависит от модели, калибровки и расположения датчиков. |
| Активная компенсация | Использует обратную связь и исполнительные элементы. | Высокоточные и динамические задачи с измерительной обратной связью. | Повышает сложность, требует настройки, диагностики и защиты от нестабильности. |
Активная компенсация может включать корректировку положения исполнительными приводами, управляемый нагрев или охлаждение, адаптивные поправки в управляющей программе. Ее имеет смысл рассматривать там, где пассивных мер и стабильного температурного режима недостаточно, а требуемая точность оправдывает усложнение системы.
где К — оценочный коэффициент компенсации, Δисх — исходная тепловая ошибка, Δостат — остаточная ошибка после компенсации. Формула удобна для сравнения вариантов на испытаниях, но не заменяет анализ стабильности и повторяемости.

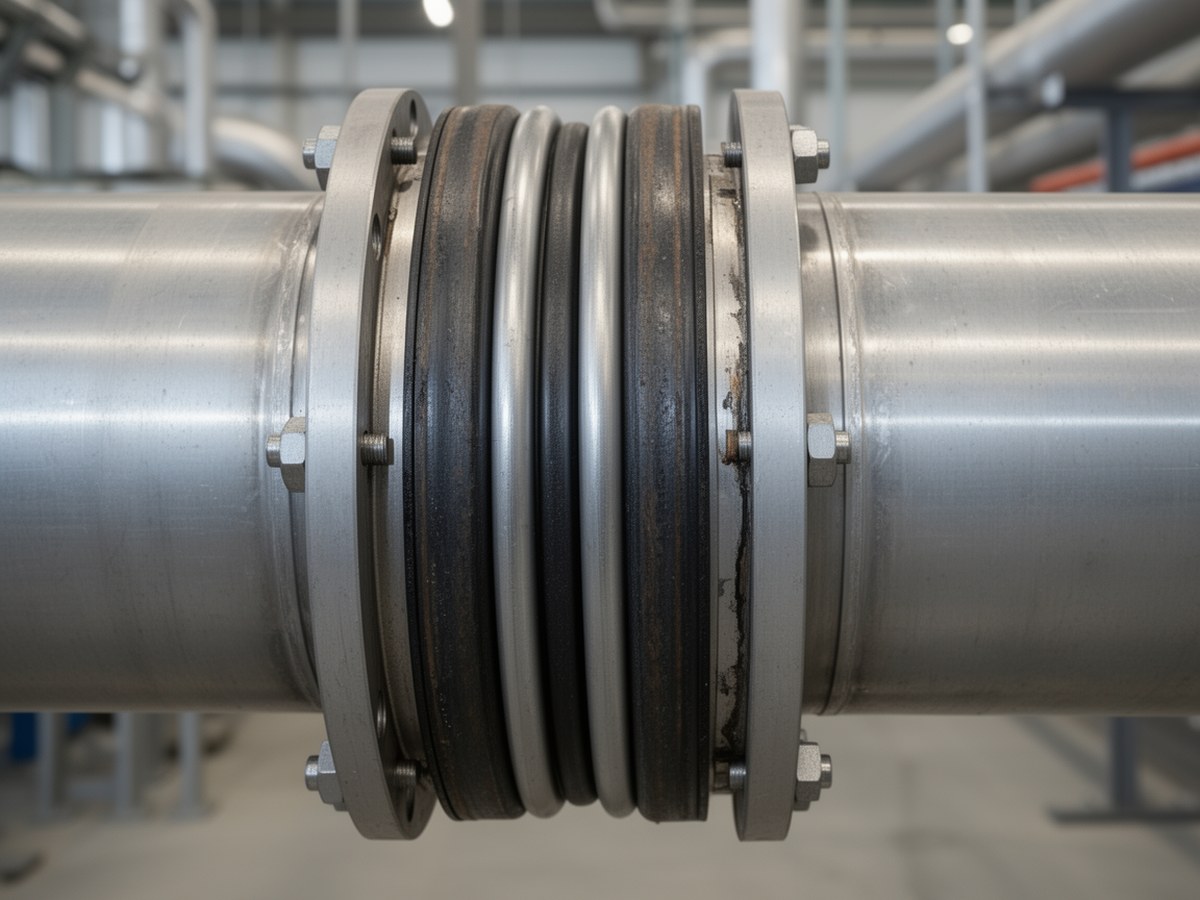

Компенсация в протяженных системах
Изображение уместно рядом с разделом о компенсаторах, зазорах и свободных перемещениях.
Измерение температуры и деформаций
Надежная компенсация невозможна без измерений. Температуру контролируют в характерных точках: у источников тепла, на базовых поверхностях, в зоне измерения, на детали и в окружающей среде. Температурный датчик должен быть термически связан с контролируемой точкой; иначе показания будут запаздывать или описывать не ту часть конструкции, которую использует расчетная модель.
Для деформаций используют прямые или косвенные методы: тензодатчики, линейные энкодеры, индикаторы перемещений, лазерные интерферометры, оптические системы и контрольные измерения по эталонам.
| Средство измерения | Что показывает | Особенности применения |
|---|---|---|
| Термопара | Температуру точки или поверхности. | Подходит для широких диапазонов, требует корректного монтажа и компенсации холодного спая. |
| Pt100 / Pt1000 | Температуру с хорошей повторяемостью. | Используется для точных стационарных измерений и калибровки моделей. |
| Инфракрасный датчик | Температуру поверхности бесконтактно. | Чувствителен к излучательной способности поверхности и внешним отражениям. |
| Тензодатчик | Локальную деформацию. | Требует правильной наклейки, температурной компенсации и защиты от влаги. |
| Линейный энкодер | Перемещение или позицию оси. | Полезен для станков и автоматизированных систем, но сам зависит от температуры базы. |
| Лазерный интерферометр | Прецизионное перемещение и геометрическую ошибку. | Применяется для поверки, калибровки и высокоточных измерительных задач. |
Типовой порядок инженерной проверки
- Задать рабочий и монтажный температурный диапазон.
- Определить материалы, длины, базовые размеры и КЛТР для нужного диапазона.
- Оценить свободное линейное или объемное расширение.
- Проверить, какие перемещения ограничены опорами, крепежом, соседними деталями или средой.
- Оценить температурные напряжения, зазоры, нагрузки на опоры и риск потери точности.
- Выбрать способ компенсации: зазор, компенсатор, материал, термостабилизацию, программную поправку или активную систему.
- Проверить расчет испытаниями в реальном температурном режиме.
Практические рекомендации по проектированию
- Задавайте расчетный температурный диапазон на ранней стадии проекта, а не после выбора материалов и опор.
- Разделяйте свободные перемещения и жесткие фиксации: неподвижная точка должна быть осознанной частью схемы.
- Не совмещайте материалы с сильно разным КЛТР без проверки напряжений и относительных перемещений.
- Для длинных элементов предусматривайте зазоры, компенсаторы, скользящие опоры или гибкие участки.
- Снижайте температурные градиенты: изолируйте источники тепла, применяйте симметричную компоновку, стабилизируйте среду.
- Для точных систем фиксируйте не только температуру воздуха, но и температуру детали, основания, датчиков и исполнительных узлов.
- Проверяйте модель испытаниями: тепловая инерция и реальные условия монтажа часто сильнее влияют на результат, чем расчет по одной средней температуре.
Чем выше требования к точности, тем осторожнее нужно обращаться с усредненными температурами. Одинаковая средняя температура двух узлов не гарантирует одинаковой геометрии, если внутри есть разные градиенты, массы, материалы и пути отвода тепла.
Краткий вывод
Инженерная проверка термических деформаций начинается с оценки свободного расширения, но на этом не заканчивается. После расчета ΔL нужно понять, какие перемещения разрешены, какие заблокированы и где могут возникнуть температурные напряжения. Затем выбирают компенсацию: от простого зазора или скользящей опоры до программной поправки и активной системы с обратной связью. Окончательное решение желательно подтверждать измерениями, потому что температурные градиенты, тепловая инерция и реальные условия монтажа часто определяют фактическую ошибку сильнее, чем средняя температура.
