Передача винт-гайка скольжения преобразует вращательное движение в прямолинейное поступательное. Главные рабочие элементы узла: ходовой винт с трапецеидальной резьбой и сопряженная с ним гайка. Большая площадь контакта витков позволяет механизму воспринимать высокие осевые нагрузки при компактных габаритах.
- Кинематика: вращение винта вызывает линейное перемещение гайки (или наоборот).
- Профиль: равнобедренная трапеция, обеспечивающая баланс между прочностью витка и КПД передачи.
- Трение: в механизме преобладает трение скольжения, что требует тщательного подбора материалов и смазки.
Стандарты и геометрия трапецеидальной резьбы
Геометрия трапецеидальной резьбы строго регламентирована. В метрической системе базовым стандартом служит ГОСТ 9484-81 и его международный аналог DIN 103. Угол профиля метрической резьбы равен 30°. Такое значение дает достаточную толщину основания витка для работы на срез и смятие. Одновременно оно не вызывает чрезмерного роста радиальных усилий, снижающих КПД, как это происходит в крепежной резьбе с углом 60°.
В странах с дюймовой системой мер применяют стандарт Acme с углом профиля 29°. Кинематически и прочностно эти резьбы близки, но не взаимозаменяемы.
| Параметр | Обозначение | Описание |
|---|---|---|
| Номинальный диаметр | d | Наружный диаметр винта. Определяет габариты передачи. |
| Средний диаметр | d2 | Диаметр воображаемого цилиндра, где толщина витка равна ширине впадины. Используется в расчетах. |
| Внутренний диаметр гайки | D1 | Диаметр отверстия в гайке до нарезания резьбы. |
| Шаг резьбы | P | Расстояние между соседними одноименными боковыми сторонами профиля. |
| Рабочая высота профиля | H1 | Глубина перекрытия витков винта и гайки (обычно H1 = 0.5P). |
Материалы и трибологические пары
Передача винт-гайка работает в условиях интенсивного трения скольжения. Одноименные материалы, например сталь по стали, склонны к молекулярному схватыванию и образованию задиров. Для защиты от быстрого износа используют антифрикционные пары.
Бронзовые гайки
Считаются отраслевым стандартом. Оловянные и оловянно-цинковые бронзы, такие как БрОЦС 5-5-5 или RG7, обладают высокими антизадирными свойствами, хорошо прирабатываются к стальному винту и выдерживают сильные контактные напряжения.
Полимерные гайки
Детали из полиацеталя (POM) или капролона обеспечивают плавный бесшумный ход. Способны работать без дополнительной смазки. При этом пластик чувствителен к нагреву и уступает металлам в несущей способности.
Стальные гайки
Встречаются редко. Подходят только для тихоходных механизмов вроде ручных струбцин или узлов с обильной непрерывной смазкой из-за высокого коэффициента трения в паре сталь-сталь.
| Материал гайки | Коэффициент трения (со смазкой) | Допускаемое давление [p], МПа | Особенности применения |
|---|---|---|---|
| Бронза (БрОЦС) | 0.08 - 0.10 | 8 - 12 | Высокие нагрузки, средние скорости, станки. |
| Чугун (Антифрикционный) | 0.12 - 0.15 | 4 - 6 | Тихоходные механизмы, ручные приводы. |
| Полиацеталь (POM) | 0.05 - 0.08 | 2 - 4 | Чистые помещения, пищевая промышленность, малые нагрузки. |
Ограничение: При установке полимерных гаек необходимо контролировать фактор скорости и давления (pV-фактор). Пластик плохо отводит тепло и при интенсивной работе может расплавиться.
Конструктивные исполнения гаек
Форма гайки зависит от способа ее установки в подвижный узел механизма. Выделяют три основных типа:
- Цилиндрические. Монтируются в расточенные отверстия корпуса с натягом. От проворота их дополнительно фиксируют стопорными винтами или штифтами.
- С фланцем. Готовые крепежные отверстия на фланце упрощают монтаж на плоские поверхности кареток. Такое решение наиболее востребовано в станкостроении.

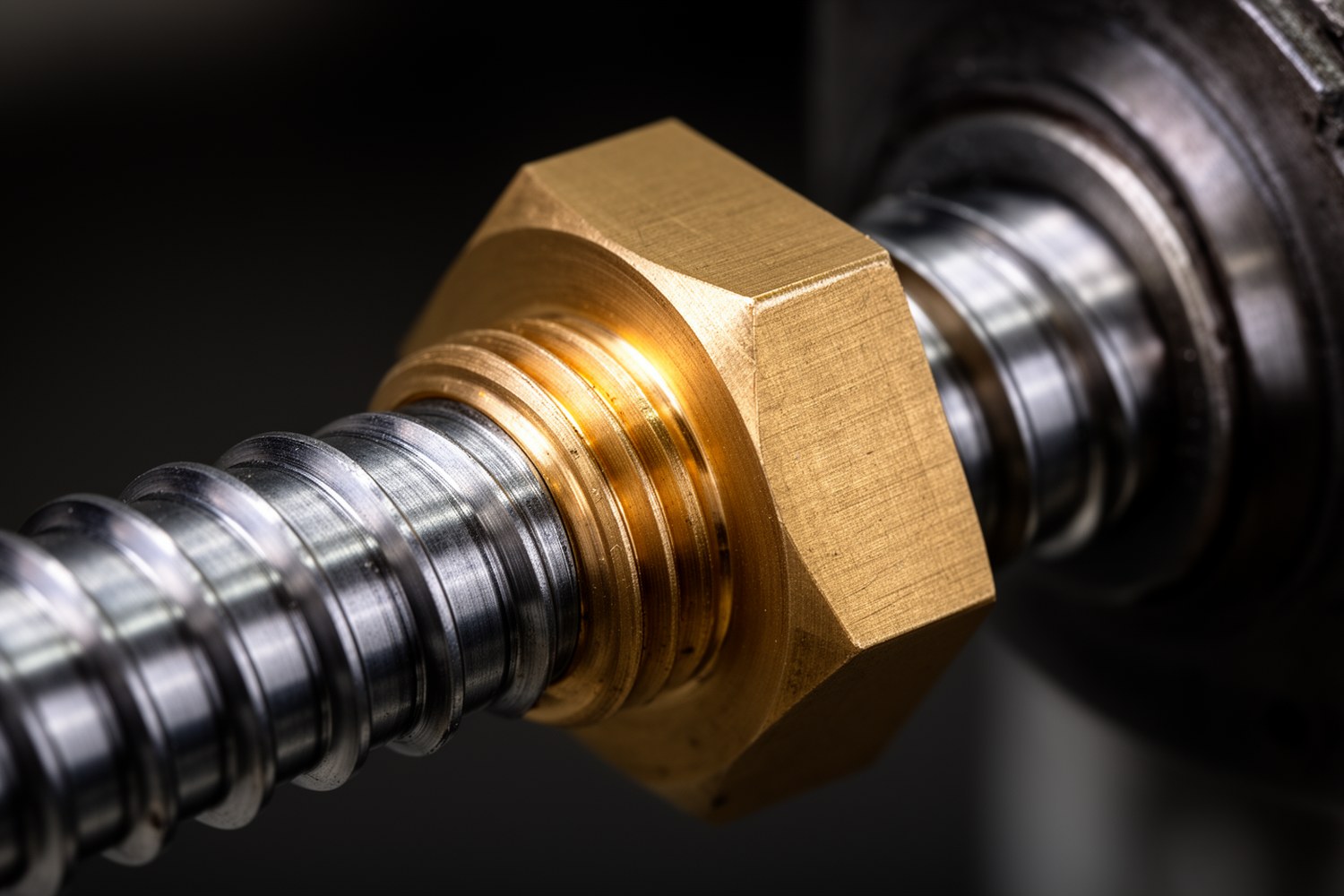

- Шестигранные. Подходят для статических конструкций и ручных механизмов. Деталь фиксируют в стандартном посадочном гнезде или вращают гаечным ключом.
Фланцевое исполнение

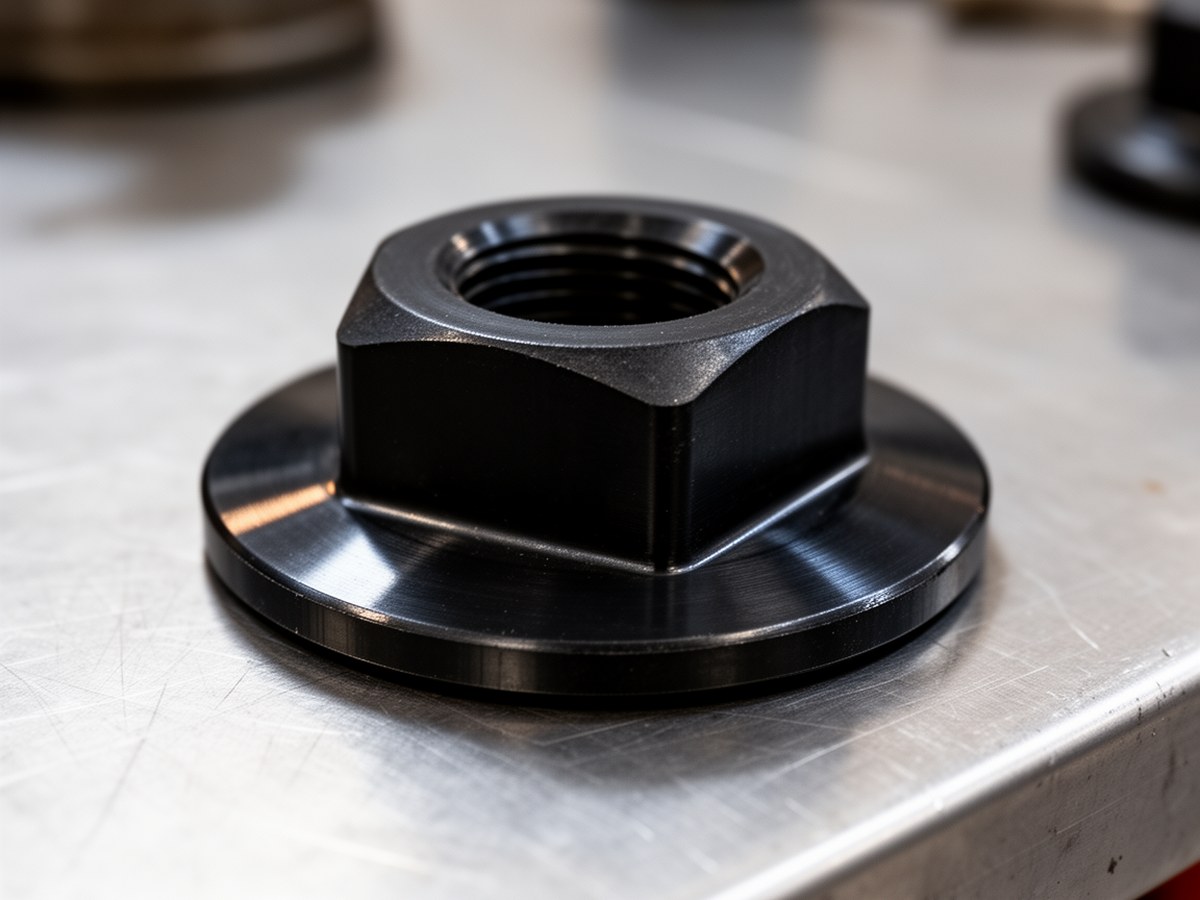

Пример полимерной гайки с крепежным фланцем.
Инженерный расчет передачи
Проектирование передачи винт-гайка скольжения требует проверки на износостойкость, расчета коэффициента полезного действия и оценки условия самоторможения.
1. Проверочный расчет на износостойкость
Главная причина выхода узла из строя кроется в износе витков. Расчет ведут по допускаемому давлению в резьбе:
В этой формуле F: осевая сила, d2: средний диаметр резьбы, H1: рабочая высота профиля, z: число рабочих витков гайки, [p]: допускаемое давление для выбранной пары материалов.
2. Расчет КПД
Коэффициент полезного действия передачи зависит от угла подъема винтовой линии и потерь на трение:
Здесь ψ: угол подъема винтовой линии на среднем диаметре, ρ': приведенный угол трения, зависящий от коэффициента трения и угла профиля резьбы.
3. Условие самоторможения
Свойство самоторможения гарантирует, что приложенная к гайке осевая нагрузка не вызовет самопроизвольного вращения винта. Это обязательное условие для подъемных механизмов, включая домкраты и прессы.
Для надежного самоторможения угол подъема резьбы делают меньше приведенного угла трения. По этой причине в грузоподъемных механизмах применяют однозаходную трапецеидальную резьбу с малым шагом.
Внимание: Сильные вибрации в механизме снижают эффективный угол трения. Передача может потерять свойство самоторможения, поэтому в таких узлах устанавливают дополнительные тормозные муфты.
Область применения
Трапецеидальные гайки и винты востребованы в узлах с высокими требованиями к надежности. Они легко переносят статические или медленные динамические нагрузки благодаря простой конструкции. Типовые примеры включают ходовые винты токарных и фрезерных станков, винтовые прессы, механические домкраты, приводы задвижек трубопроводной арматуры и системы регулировки зазоров в прокатном оборудовании.
