В инженерной практике понятия «центрирование» и «центровка» часто путают. Они описывают разные технологические процессы. Разница между ними определяет правильный подход к монтажу оборудования и точной механообработке.
- Центрирование подразумевает базирование деталей при обработке или сборке (обеспечение совпадения осей сопрягаемых поверхностей).
- Центровка означает выверку соосности валов двух и более агрегатов при монтаже.
Терминология: центрирование и центровка
Строгий технический смысл этих терминов закреплен в стандартах ГОСТ. Центрированием в машиностроении называют процесс обеспечения совпадения геометрических осей сопрягаемых изделий. Термин «центровка» (или отцентровка) применяется при монтаже оборудования. Он актуален при совмещении осей вращения двух независимых роторов (например, электродвигателя и насоса).
Loctite 243, 1000 мл23 500 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Loctite 243, 50 мл2 650 ₽ Без НДС
Loctite 454, 20 мл3 000 ₽ Без НДС
В профессиональной среде часто возникает лингвистический вопрос о правильном употреблении глаголов. Исторически сложилось так, что деталь в патроне станка центрируют, а валы механизмов центруют. Центрование означает создание технологических баз (например, центровых отверстий), тогда как отцентровать агрегат означает выполнить его пространственную выверку.
Центрирование деталей в машиностроении
При механообработке центрирование заготовки подразумевает точное совмещение ее оси с осью вращения шпинделя станка. Качество этой операции напрямую влияет на итоговое радиальное биение готовой детали. Для фиксации применяются различные зажимные приспособления: трехкулачковые патроны, цанги или призмы.
В неподвижных соединениях совпадение осей обеспечивается системой допусков и посадок. Наиболее точный результат дают переходные посадки (H/k, H/m) и посадки с минимальным гарантированным зазором (H/h). Базирование целесообразно выполнять только по одной цилиндрической поверхности. На других оставляют гарантированный зазор для исключения избыточных связей.
Центровка валов и агрегатов: виды несоосности
Если оси вращения соединенных механизмов не совпадают, возникает несоосность. Она ведет к повышенной вибрации и преждевременному износу узлов. Пространственное смещение осей делится на несколько видов.
Параллельная (радиальная) несоосность
Оси вращения параллельны друг другу, но смещены на определенную величину по радиусу. Контролируется как радиальное биение по ободу полумуфты.
Угловая несоосность
Оси вращения пересекаются под углом. Проявляется в виде раскрытия (зазора) между торцами полумуфт и измеряется как торцевое биение.
На практике инженеры сталкиваются с комплексной несоосностью. Она представляет собой одновременное наличие радиального и углового смещения в горизонтальной и вертикальной плоскостях.
Методы выверки соосности
Выверка оборудования выполняется различными методами в зависимости от требуемой точности и габаритов машин.
| Метод | Точность | Принцип действия и применение |
|---|---|---|
| Линейка и щуп | Низкая (~0.1 мм) | Проверка зазоров щупом и радиального смещения лекальной линейкой. Применяется для тихоходных механизмов и грубой предварительной выверки. |
| Стрелочные индикаторы | Высокая (~0.01 мм) | Использование индикаторов часового типа (ИЧ). Применяются радиально-осевой метод (по ободу и торцу) и метод обратных индикаторов. |

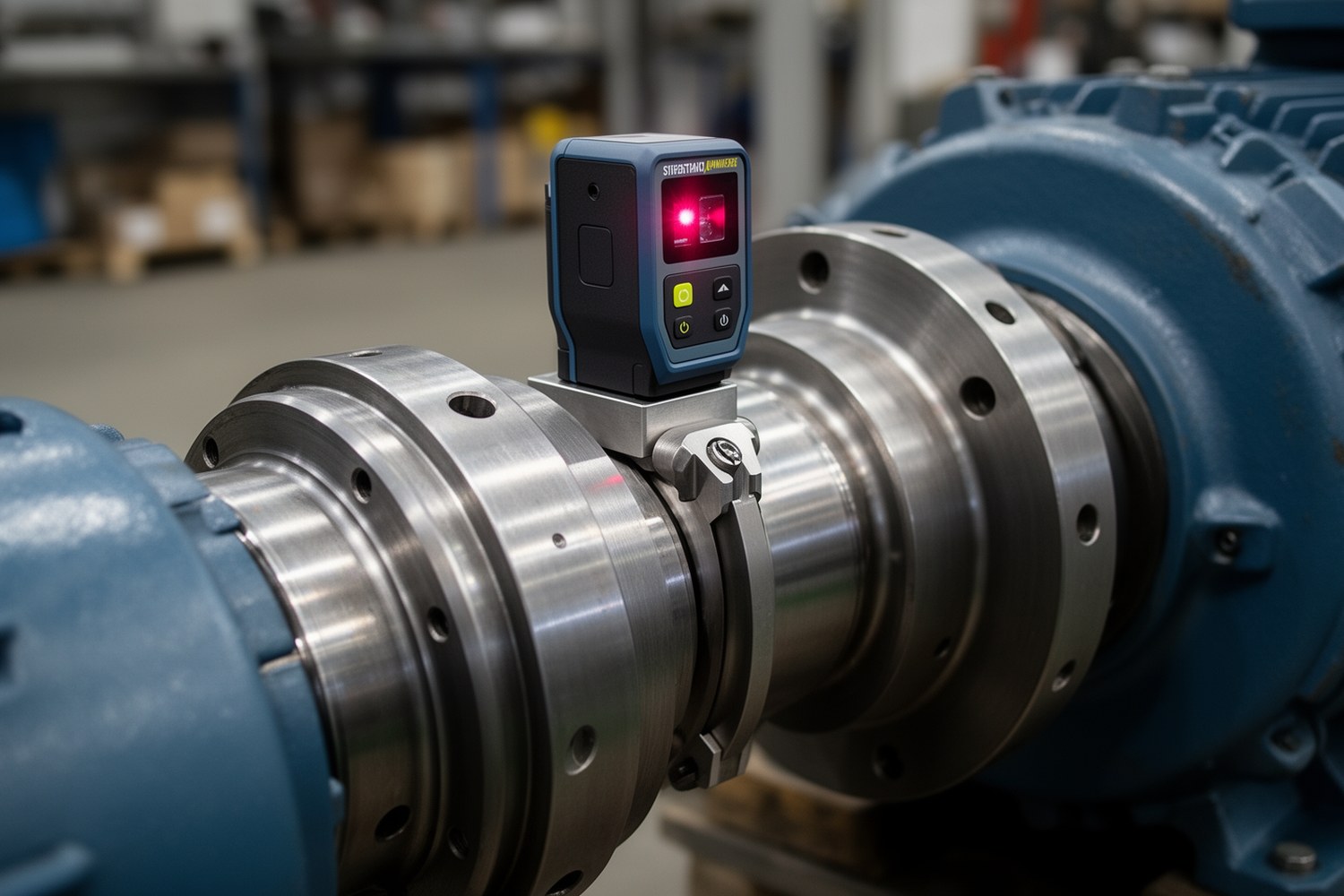

| Лазерные системы | Сверхвысокая (~0.001 мм) | Излучатель и приемник фиксируют смещение луча при провороте валов. Автоматически рассчитывают толщину подкладок. Стандарт для ответственного оборудования. |

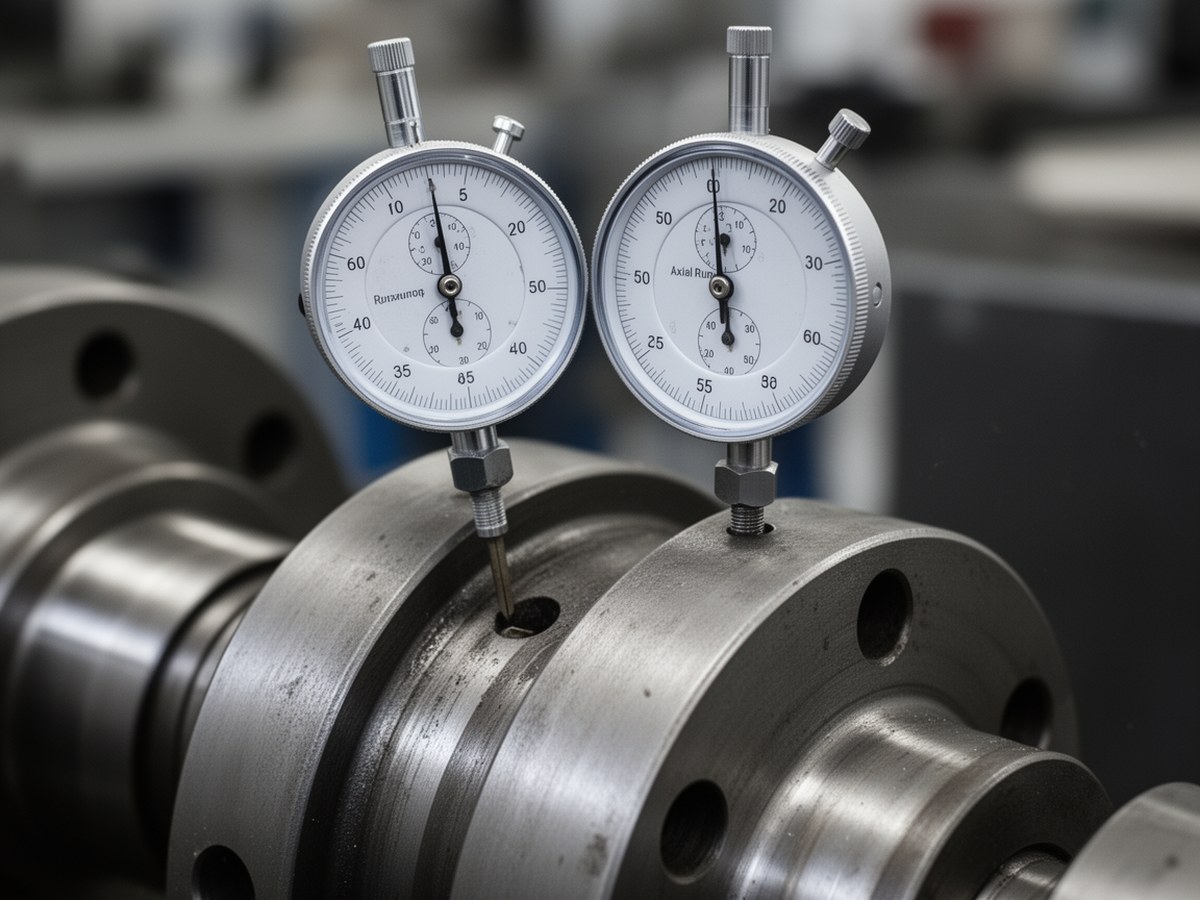

Индикаторный метод центровки
Применение стрелочных индикаторов остается одним из самых надежных классических методов пространственной выверки.
Расчеты при центровке и тепловое расширение
При работе оборудование нагревается, что приводит к изменению положения осей (thermal growth). Выверка холодных машин должна учитывать эти температурные деформации. Подобный расчет обязателен для горячих насосов и турбин.
Где:
ΔL: величина теплового расширения (мм);
α: коэффициент линейного температурного расширения материала (для углеродистой стали ~0.011 мм/м·°C);
L: расстояние от оси вала до основания опорных лап (мм);
ΔT: разница между рабочей температурой агрегата и температурой окружающей среды при монтаже (°C).
Вычисленная поправка намеренно вносится в параметры холодного агрегата. При выходе на рабочий температурный режим оси валов совпадут с требуемой точностью.
Практика: центровочные пластины и допуски
Для изменения положения агрегата по вертикали используются калибровочные подкладки (центрировочные пластины) из нержавеющей стали.
Инженерное правило гласит, что под одной опорной лапой механизма должно находиться не более 3-4 центровочных пластин. Использование большого количества тонких пластин создает эффект «мягкой лапы» (пружинение пакета). Это делает точную выверку и надежную фиксацию невозможной.
Допуски на остаточную несоосность строго регламентируются и зависят от рабочей частоты вращения ротора (об/мин). Чем выше скорость, тем жестче требования.
| Частота вращения (об/мин) | Допустимое радиальное смещение (мм) | Допустимое угловое смещение (мм/100мм) |
|---|---|---|
| До 1000 | 0.09 | 0.10 |
| 1500 | 0.06 | 0.05 |
| 3000 | 0.03 | 0.04 |
| Более 3000 | 0.01 - 0.02 | 0.02 - 0.03 |
Соблюдение этих допусков предотвращает появление разрушительных вибраций и снижает нагрузку на подшипниковые узлы. В результате увеличивается межремонтный интервал оборудования.
