Коротко главное
- Центробежные насосы эффективны при больших расходах и высоком КПД (до 90%)
- Вихревые насосы создают высокое давление при малом расходе, но имеют низкий КПД (25–45%)
- Вихревые насосы самовсасывающие и устойчивы к газожидкостным смесям
- Центробежные насосы требуют предварительного заполнения и чувствительны к кавитации
- Вихревые насосы чувствительны к абразивам и вязкости, центробежные — более универсальны

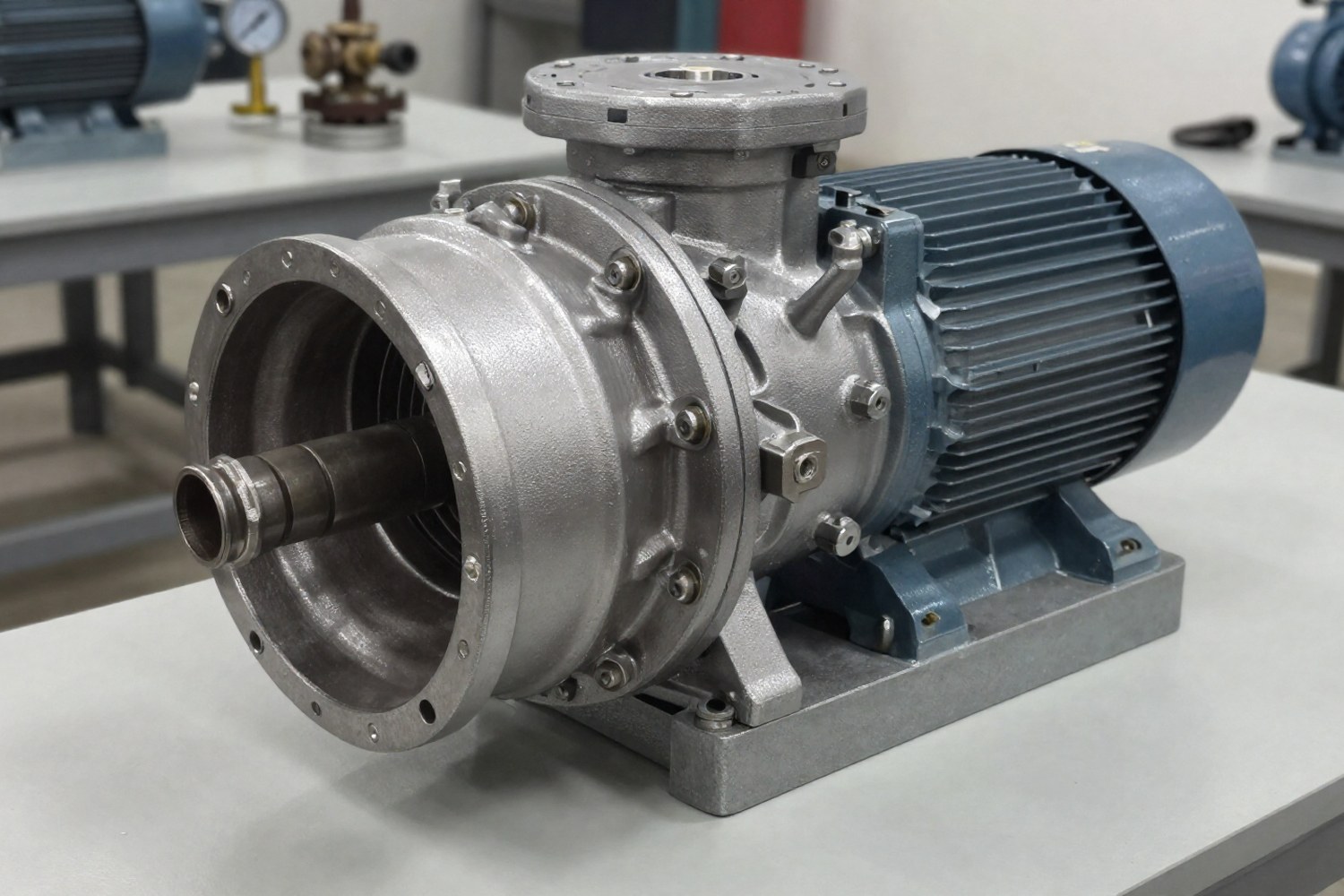

Центробежные и вихревые насосы, два основных типа динамических машин, используемых для перекачивания жидкостей. Несмотря на схожую внешнюю конфигурацию (рабочее колесо, корпус, вал), их физические принципы действия кардинально различаются. Понимание этих различий критически важно для проектирования гидравлических систем, так как неправильный выбор типа насоса приводит к перерасходу электроэнергии, частым поломкам или невозможности обеспечения требуемого напора.
Принципы работы и кинематика потока
Различие между двумя типами насосов заключается в том, как энергия от вращающегося рабочего колеса передается перекачиваемой среде и как именно движется поток внутри корпуса.
Центробежный насос: однократное преобразование энергии
В центробежных насосах (наиболее распространенном типе) поток жидкости движется через рабочее колесо однократно. Процесс можно описать следующей кинематической схемой:
- Всасывание: Жидкость поступает в центр рабочего колеса (главную втулку) под действием разности давлений.
- Ускорение: Под действием центробежной силы, создаваемой вращающимися лопатками, жидкость отбрасывается от центра к периферии. На этом этапе кинетическая энергия вращения вала преобразуется в кинетическую энергию потока.
- Диффузия: В спиральном отводе или диффузоре скорость потока снижается, а кинетическая энергия преобразуется в потенциальную энергию давления (напор).
Жидкость проходит через каналы рабочего колеса один раз, после чего покидает его через напорный патрубок. Такая схема обеспечивает высокую энергоэффективность, так как потери на трение минимизированы. Для достижения высоких напоров центробежные насосы часто делают многоступенчатыми, последовательно соединяя рабочие колеса на одном валу.
Вихревой насос: циркуляционное движение
Вихревые насосы работают по иному принципу. Их рабочее колесо представляет собой диск с короткими радиальными лопатками, установленный в узком боковом канале. Кинематика потока здесь сложнее:
- Циркуляция: Жидкость, попадая в боковой канал, не проходит через колесо один раз. Она многократно циркулирует между лопатками колеса и стенками канала.
- Многократное воздействие: При каждом проходе через зону действия лопаток жидкость получает дополнительный импульс энергии. Это создает эффект последовательного соединения нескольких ступеней в одном корпусе.
- Выход: Накопленная энергия позволяет создать высокое давление даже при малом расходе.
Физическое ограничение вихревых насосов: Низкий КПД (обычно 25–45%) обусловлен большими гидравлическими потерями. Жидкость постоянно трется о стенки бокового канала и лопатки при многократных циркуляциях, что приводит к значительному диссипированию энергии в виде тепла.
Сравнение технических характеристик
Ниже приведена таблица, обобщающая ключевые параметры двух типов насосов. Эти данные базируются на стандартных гидравлических моделях и могут варьироваться в зависимости от конкретной конструкции.
| Параметр | Центробежные насосы | Вихревые насосы |
|---|---|---|
| Напор (H) | От среднего до высокого (до 1500 м в многоступенчатых моделях) | Высокий (до 200–300 м в одноступенчатых) |
| Расход (Q) | Широкий диапазон (от литров до тысяч м³/ч) | Ограничен (обычно до 25–30 м³/ч) |
| КПД (η) | Высокий (60–90%) | Низкий (25–45%) |
| Самовсасывание | Отсутствует (требуется заполнение всасывающего патрубка) | Присутствует (до 5–8 м, при наличии сепаратора газа) |
| Чувствительность к примесям | Средняя (зависит от зазоров и типа колеса) | Высокая (чувствительны к абразивам) |
| Вязкость среды | Оптимально для низковязких жидкостей (до ~1-2 сСт без потерь) | Ограничено: до 1-2 сСт (высокие потери на трение) |
| Наличие газа в среде | Не допускают (кавитация, потеря напора) | Допускают до 50% объемной доли газа |
| Пульсация потока | Низкая | Высокая (требует демпфирования) |
| Чувствительность к кавитации | Высокая (требует соблюдения NPSH) | Средняя (менее критичны к NPSH) |
Характеристические кривые (Q-H) и стабильность системы
Форма характеристики «напор-расход» (Q-H) является главным инструментом для инженера при выборе насоса для конкретной сети. Разница в кинематике потока напрямую влияет на форму этих кривых.
Центробежные насосы: пологая характеристика
Для центробежных насосов характерна пологая кривая Q-H. Это означает, что при значительном изменении расхода (открытии или закрытии потребителей) напор меняется незначительно. Такая характеристика обеспечивает стабильность системы водоснабжения или отопления: давление в сети остается относительно постоянным, что снижает риск гидроударов.
Вихревые насосы: крутая характеристика
Вихревые насосы имеют крутую кривую Q-H. Напор резко падает при малейшем увеличении расхода. Это свойство делает их идеальными для систем, где требуется поддержание высокого давления при переменном или малом расходе (например, в системах дозирования или бустерных установках с переменным потреблением). Однако такая крутая характеристика делает насос чувствительным к изменению сопротивления трубопровода.
Ограничения эксплуатации
При проектировании систем необходимо учитывать физические ограничения каждого типа насосов, связанные с качеством перекачиваемой среды.
Чувствительность к твердым частицам
Вихревые насосы имеют очень малые зазоры между рабочим колесом и корпусом. Наличие абразивных частиц (песка, окалины) в перекачиваемой среде приводит к быстрому износу этих зазоров. Это вызывает рост внутренней утечки (рециркуляции) и резкое падение напора и КПД. Центробежные насосы, особенно с открытыми или полуоткрытыми колесами, менее чувствительны к загрязнениям, хотя и требуют фильтрации для предотвращения кавитации и механического износа.
Вязкость среды
Центробежные насосы проектируются для перекачивания жидкостей с вязкостью, близкой к воде. При увеличении вязкости гидравлические потери растут, а КПД падает. Вихревые насосы, благодаря характеру циркуляции потока, не рекомендуются для перекачивания жидкостей с вязкостью выше 1–2 сСт. Высокие скорости трения в узких каналах приводят к резкому падению КПД и перегреву перекачиваемой среды.
Газожидкостные смеси
Центробежные насосы не способны перекачивать среды с высокой долей газа. Появление газа в рабочем колесе приводит к снижению плотности потока, потере центробежной силы и полному прекращению подачи (явление «газовой пробки»). Вихревые насосы, напротив, способны перекачивать газожидкостные смеси с содержанием газа до 50%, что делает их незаменимыми в вакуумных системах и системах перекачки сжиженных газов. Важно отметить, что самовсасывание вихревых насосов эффективно только при наличии сепаратора газа или если газ легко отделяется от жидкости в корпусе.
Пульсации и вибрация
Вихревые насосы генерируют значительные пульсации давления из-за периодического взаимодействия лопаток с боковым каналом. Это требует установки демпфирующих элементов (гасителей пульсаций) на выходе, особенно если в системе установлены чувствительные датчики или счетчики. Центробежные насосы работают значительно плавнее.
Инженерные расчеты и формулы
Для оценки параметров насосов используются следующие гидравлические формулы. Они позволяют рассчитать необходимые характеристики на этапе проектирования.
Расчет напора центробежного насоса
Теоретический напор центробежного насоса зависит от окружной скорости на внешнем диаметре рабочего колеса:
Где: - H, напор, м; - u₂, окружная скорость на внешнем диаметре рабочего колеса, м/с (u₂ = π × D₂ × n / 60); - g, ускорение свободного падения (9.81 м/с²); - ψ, коэффициент напора (безразмерный параметр, зависящий от числа лопаток и угла их установки, обычно 0.9–1.2 для тихоходных колес).
Расчет напора вихревого насоса
Напор вихревого насоса также зависит от окружной скорости, но дополнительно пропорционален эмпирическому коэффициенту, учитывающему эффект многократного воздействия:
Где: - u₂, окружная скорость, м/с; - g, ускорение свободного падения; - k_вих, эмпирический коэффициент вихревого насоса (зависит от конструкции канала и числа циклов циркуляции, обычно 1.5–3.0 и выше, объединяя в себе эффекты k и z).
Расчет потребляемой мощности
Универсальная формула для расчета мощности, необходимой для привода насоса:
Где: - P, мощность на валу, кВт; - ρ, плотность перекачиваемой жидкости, кг/м³; - Q, расход, м³/с; - H, напор, м; - η, общий КПД насоса (гидравлический × механический × объемный).
Использование этой формулы показывает, что при одинаковых расходах и напорах вихревой насос потребляет значительно больше энергии из-за низкого значения η.
Области применения и критерии выбора
Выбор типа насоса должен основываться на технических требованиях системы. Ниже приведены сводные рекомендации для проектировщиков.
| Критерий выбора | Рекомендуемый тип |
|---|---|
| Высокий КПД и экономия электроэнергии | Центробежный |
| Большой расход (более 30 м³/ч) | Центробежный |
| Требуется самовсасывание без дополнительных устройств | Вихревой |
| Высокое давление при малом расходе | Вихревой |
| Перекачивание газожидкостных смесей | Вихревой |
| Среда с возможным содержанием твердых частиц | Центробежный (специализированный) |
| Системы с постоянным потреблением и стабильным напором | Центробежный |
| Системы дозирования химикатов | Вихревой |
| Лабораторное оборудование и системы пожаротушения высокого давления | Вихревой |
В некоторых сложных случаях применяется комбинированная схема: центробежный насос используется как основной для обеспечения высокой производительности, а вихревой насос или эжектор применяется для обеспечения самовсасывания и удаления воздуха из системы.
