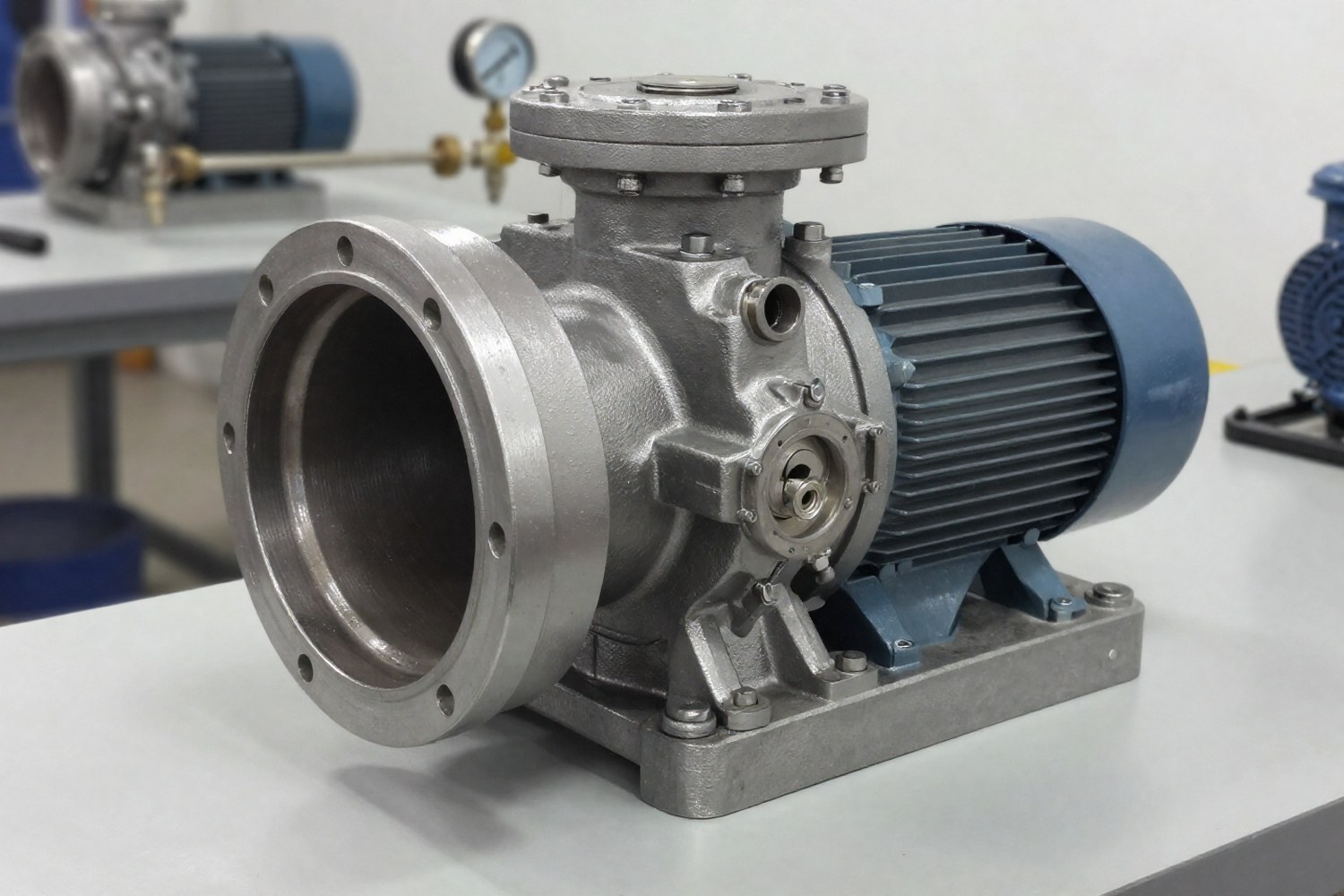

Центробежные насосы занимают основную долю рынка гидронасосного оборудования. Простая конструкция, возможность создавать большие расходы и стабильность работы — причины такого распространения. В отличие от поршневых насосов с пульсирующим потоком, они обеспечивают непрерывное перекачивание.
Принцип работы и физика процесса
Основной принцип работы центробежного насоса — преобразование механической энергии вала в гидравлическую энергию потока. Процесс делится на два этапа:
- Ускорение в рабочем колесе: Жидкость поступает в центр вращающегося колеса. Под действием центробежной силы она отбрасывается к периферии, между лопатками, и приобретает кинетическую энергию.
- Диффузия в корпусе: Поток попадает в спиральную камеру (улитку) или направляющий аппарат. Площадь сечения увеличивается, скорость падает, и кинетическая энергия переходит в давление (напор).
Теоретический напор, создаваемый насосом, описывается уравнением Эйлера для машин с бесконечным числом лопаток:
Где:
- Hth — теоретический напор (м);
- u1, u2 — окружные скорости на входе и выходе из колеса (м/с);
- vu1, vu2 — проекции абсолютных скоростей потока на направление окружного движения (м/с);
- g — ускорение свободного падения (м/с²).
На практике реальный напор всегда ниже теоретического из-за гидравлических потерь на трение и вихреобразование. Кроме того, лопатки имеют конечную толщину, что уменьшает площадь проходного сечения. Поэтому используется ограничительный коэффициент (обычно 0.8–0.9), учитывающий заполнение каналов лопатками.
Конструкция и основные компоненты
Стандартная конструкция центробежного насоса включает проточную часть — узел уплотнения и подшипниковый узел. Материалы подбираются в зависимости от агрессивности среды.
| Компонент | Функция | Типичные материалы |
|---|---|---|
| Рабочее колесо | Передача энергии потоку | Чугун (серый/высокопрочный), Нержавеющая сталь (AISI 304/316), Бронза, Дуплекс, Пластик (PP/PTFE) |
| Корпус (Улитка) | Сбор потока и преобразование скорости в давление | Чугун, Сталь, Нержавеющая сталь, Алюминий |
| Вал | Передача крутящего момента | Углеродистая сталь (C1045), Нержавеющая сталь (AISI 410/420), Дуплекс |
| Уплотнение вала | Герметизация оси вращения | Графит, Карбид кремния, Витон, EPDM, PTFE |
| Подшипники | Опора вала | Сталь с шарико/роликовыми вставками, Латунь (для скольжения) |
Осевые усилия и балансировка
При работе насоса давление на задней крышке рабочего колеса (со стороны привода) обычно выше, чем на передней (со стороны всасывания). Это создает осевое усилие, направленное к всасыванию. Если его не компенсировать, вал сместится, что приведет к разрушению подшипников и контакту вращающихся частей с корпусом.
Существует три основных метода компенсации осевых усилий:
- Двухстороннее всасывание: Жидкость входит в колесо с двух сторон, создавая симметричные давления, которые взаимно уравновешиваются.
- Балансные отверстия: В задней крышке сверлятся отверстия, соединяющие пространство за колесом с зоной низкого давления на входе. Это снижает давление за колесом.
- Балансные диски: Специальный механизм в многоступенчатых насосах, автоматически компенсирующий осевое усилие за счет разности давлений.
Классификация центробежных насосов
Классификация по конструктивному признаку важна для инженера-проектировщика, так как определяет способ монтажа и область применения.
Консольные насосы
Самый распространенный тип. Рабочее колесо расположено на консольном валу, всасывание и напор находятся с одной стороны от подшипникового узла. Просты в обслуживании, подходят для водоснабжения, HVAC и общих промышленных задач.
In-line (Линейные) насосы
Всасывающий и напорный патрубки расположены на одной оси (линейно). Позволяют монтировать насос непосредственно в трубопровод без использования отводов. Подходят для циркуляционных систем и кондиционирования.
Многоступенчатые насосы
Содержат несколько последовательно расположенных рабочих колес. Жидкость проходит через них последовательно, что позволяет достигать высоких напоров (до 1000 м и более) при сравнительно низких расходах. Секционные насосы — это подвид многоступенчатых, где корпус разделен на секции.
Двустороннего всасывания
Жидкость входит в рабочее колесо с двух сторон. Это уравновешивает осевые усилия, позволяя использовать подшипники меньшего размера и достигать высоких расходов (до 20 000 м³/ч). Часто используются в магистральных трубопроводах и системах охлаждения.
Рабочие характеристики и рабочая точка
Основой подбора насоса являются его рабочие характеристики, графики зависимостей напора (H), мощности (N) и КПД (η) от подачи (Q).
Рабочая точка — это точка пересечения кривой насоса (H-Q) и кривой сопротивления системы. В этой точке энергия, сообщаемая насосом, точно равна энергии, необходимой для преодоления гидравлического сопротивления сети.
Для долговечной работы рекомендуется эксплуатировать насос в зоне 0.7–1.2 от оптимальной подачи (Qopt). Работа вне этой зоны приводит к:
- Малым подачам: Перегрев жидкости, вибрация, риск кавитации, нестабильность потока.
- Большим подачам: Повышенный износ, рост потребляемой мощности, падение КПД.
| Параметр | Обозначение | Единицы измерения | Примечание |
|---|---|---|---|
| Подача | Q | м³/ч, л/с | Объемный расход жидкости |
| Напор | H | м | Энергия на единицу веса жидкости |
| Мощность | P | кВт | Мощность на валу насоса |
| КПД | η | % | Отношение полезной мощности к затраченной |
| Кавитационный запас | NPSH | м | Минимальный напор на всасывании |
Кавитация и NPSH
Кавитация — это процесс образования и схлопывания пузырьков пара в жидкости при локальном падении давления ниже давления парообразования. Это приводит к эрозии металла рабочего колеса и сильной вибрации.
Для предотвращения кавитации вводится понятие NPSH (Net Positive Suction Head, чистый положительный напор на всасывании). Физический смысл «запаса» заключается в том, что нужно иметь избыточную энергию (обычно +0.5 м и более), чтобы гарантировать отсутствие кавитации при возможных колебаниях параметров системы.
NPSH_required (NPSHтреб)
Параметр, зависящий от конструкции насоса. Указывается производителем в паспорте. Показывает минимальный запас энергии, необходимый на входе в насос для предотвращения кавитации.
NPSH_available (NPSHдоступ)
Параметр, зависящий от системы. Рассчитывается инженером на основе геометрии трубопровода, высоты установки и свойств жидкости.
Условие безопасной работы:
Основные расчеты и формулы
1. Расчет требуемого напора системы
Чтобы подобрать насос, нужно знать полное сопротивление системы:
Где:
- Hgeo — геометрическая высота подъема (разность уровней).
- Hloss — потери напора на трение в трубах (рассчитываются по формуле Дарси-Вейсбаха или таблицам Шевелева).
- Hres — избыточное давление на выходе (если есть).
2. Расчет потребляемой мощности
Мощность, необходимая для привода вала насоса:
Где:
- P — мощность, кВт;
- ρ — плотность жидкости, кг/м³ (для воды ≈ 1000);
- Q — подача, м³/ч;
- H — напор, м;
- ηtotal — общий КПД насоса (гидравлический × объемный × механический).
Выбор двигателя: Для предотвращения перегрузки электродвигателя расчетную мощность необходимо умножить на коэффициент запаса K = 1.1–1.2.
Пример: Если расчетная мощность P = 10 кВт, выбираем двигатель мощностью не менее 10 × 1.2 = 12 кВт (ближайший стандартный ряд, 15 кВт).
3. Законы подобия (Аффинные законы)
Позволяют рассчитать параметры насоса при изменении частоты вращения (n) или диаметра рабочего колеса (D). Используются при частотно-регулируемом приводе (VFD):
| Параметр | Зависимость от скорости (n) | Зависимость от диаметра (D) |
|---|---|---|
| Подача (Q) | Q₂/Q₁ = n₂/n₁ | Q₂/Q₁ = D₂/D₁ |
| Напор (H) | H₂/H₁ = (n₂/n₁)² | H₂/H₁ = (D₂/D₁)² |
| Мощность (P) | P₂/P₁ = (n₂/n₁)³ | P₂/P₁ = (D₂/D₁)³ |
Типы уплотнений вала
Герметизация вала — критический узел. Выбор зависит от токсичности среды и требований к герметичности. Сухой ход — критический режим отказа, работа насоса без жидкости, что мгновенно разрушает механические уплотнения из-за перегрева.
Сальниковое уплотнение (Packing)
Включает набивку (обычно графитовую или асбестовую), зажатую в гильзе. Требует небольшого подтекания (капли в минуту) для охлаждения и смазки. Недостатки: износ набивки, необходимость регулярного обслуживания, риск попадания воздуха при разрежении.
Механическое уплотнение (Mechanical Seal)
Включает два плоских кольца (статическое и вращающееся), прижатых друг к другу пружинами. Обеспечивает полную герметичность. Бывают одинарные (для безопасных сред) и двойные (для агрессивных и токсичных сред, с баражной жидкостью между кольцами).
Итог: При проектировании систем с центробежными насосами важно правильно подобрать рабочую точку в зоне максимального КПД, рассчитать NPSH для исключения кавитации, учесть осевые усилия для надежности подшипников и выбрать материал проточной части, совместимый с перекачиваемой средой.
