Цифровой двойник в PdM это динамическая модель актива, которая по телеметрии и истории эксплуатации оценивает риск отказа и остаточный ресурс оборудования (RUL). В практике предиктивного обслуживания оборудования он работает как часть контура принятия решений ТОиР, а не как отдельная аналитика.
- Цифровой двойник не равен CAD/3D/BIM: геометрия не заменяет расчет деградации.
- Нужно различать аномалию, дефект, деградацию и отказ.
- Результат дает связка: качественные данные, валидированная модель, формальная алерт-политика и интеграция с CMMS/MES/SCADA.
Область применения и термины
PdM (предиктивное обслуживание оборудования) и CBM (обслуживание по состоянию оборудования) используют прогноз вероятности отказа до его наступления. Для анализа причин и критичности применяют FMEA/FMECA, для прогноза срока до предельного состояния используют RUL.
SPECTRAPAK Chloride test tablets, таблетки 250 шт13 950 ₽ Без НДС
SPECTRAPAK EASYSHIP COMBINED TEST KIT, 1 шт625 000 ₽ Без НДС
SPECTRAPAK 310, 1шт72 950 ₽ Без НДС
Kolor Kut, 85 г2 450 ₽ Без НДС
SPECTRAPAK 315, 1 шт138 500 ₽ Без НДС
Аномалия: статистическое отклонение сигнала; дефект: подтвержденное повреждение; деградация: процесс ухудшения параметров; отказ: потеря требуемой функции.
Архитектура цифрового двойника для прогнозирования отказов
| Слой | Назначение | Выход |
|---|---|---|
| Источники сигналов | Съем состояния актива | Вибрация, температура, ток, давление, акустика, события ПЛК |
| Транспорт и буферизация | Доставка данных с контролем потерь | Потоки с таймштампами, QoS, очереди |
| Хранилище и обработка | Очистка, синхронизация, признаки | Подготовленные временные ряды и признаки |
| Модельный слой | Диагностика, риск, RUL | Вероятность отказа, интервал RUL, класс дефекта |
| Контур решений | Действия ТОиР | Алерт, приоритет, заявка, окно работ |
Контуры разделяют на offline (обучение, backtesting, пересборка признаков) и online (инференс, алерты, подтверждение событий).
Данные и измерения: требования к качеству
| Тип сигнала | Параметры | Типичный диапазон частоты | Назначение |
|---|---|---|---|
| Вибрация | RMS, пики, спектр, огибающая | 2–50 кГц | Подшипники, редукторы, дисбаланс |
| Температура | Подшипник, обмотки, масло | 0.1–1 Гц | Медленные тренды износа |
| Ток/напряжение | Гармоники, перекос, пуск | 100 Гц–10 кГц | Косвенная диагностика привода |
| Давление/расход | Пульсации, перепады | 1–100 Гц | Насосы и гидросистемы |
| Акустика | Импульсы, шум | 8–96 кГц | Ранние локальные дефекты |
Data Readiness Checklist с порогами приемки
| Критерий | Как измерять | Порог приемки | Если не выполнен |
|---|---|---|---|
| Полнота данных | Доля валидных точек на канал/смену | ≥ 98% (критичные каналы ≥ 99.5%) | Канал в карантин, сигнал в диагностику качества |
| Максимальный непрерывный пропуск | Длина окна без измерений | ≤ 30 с для online-алертов | Запрет алерта по каналу, пометка «низкая достоверность» |
| Синхронизация каналов | Джиттер между таймштампами | ≤ 100 мс (быстрые каналы), ≤ 1 с (медленные) | Ресэмплинг и повторная синхронизация |
| Дрейф датчика | Отклонение от опорного канала/калибратора | ≤ 2% от диапазона между калибровками | Калибровка/замена датчика |
| Шум/выбросы | Доля выбросов после фильтрации | ≤ 1% на окно анализа | Проверка монтажа, экранирования, заземления |
| Качество разметки событий | Доля событий с кодом причины и временем | ≥ 95% | События не используются в supervised-обучении |

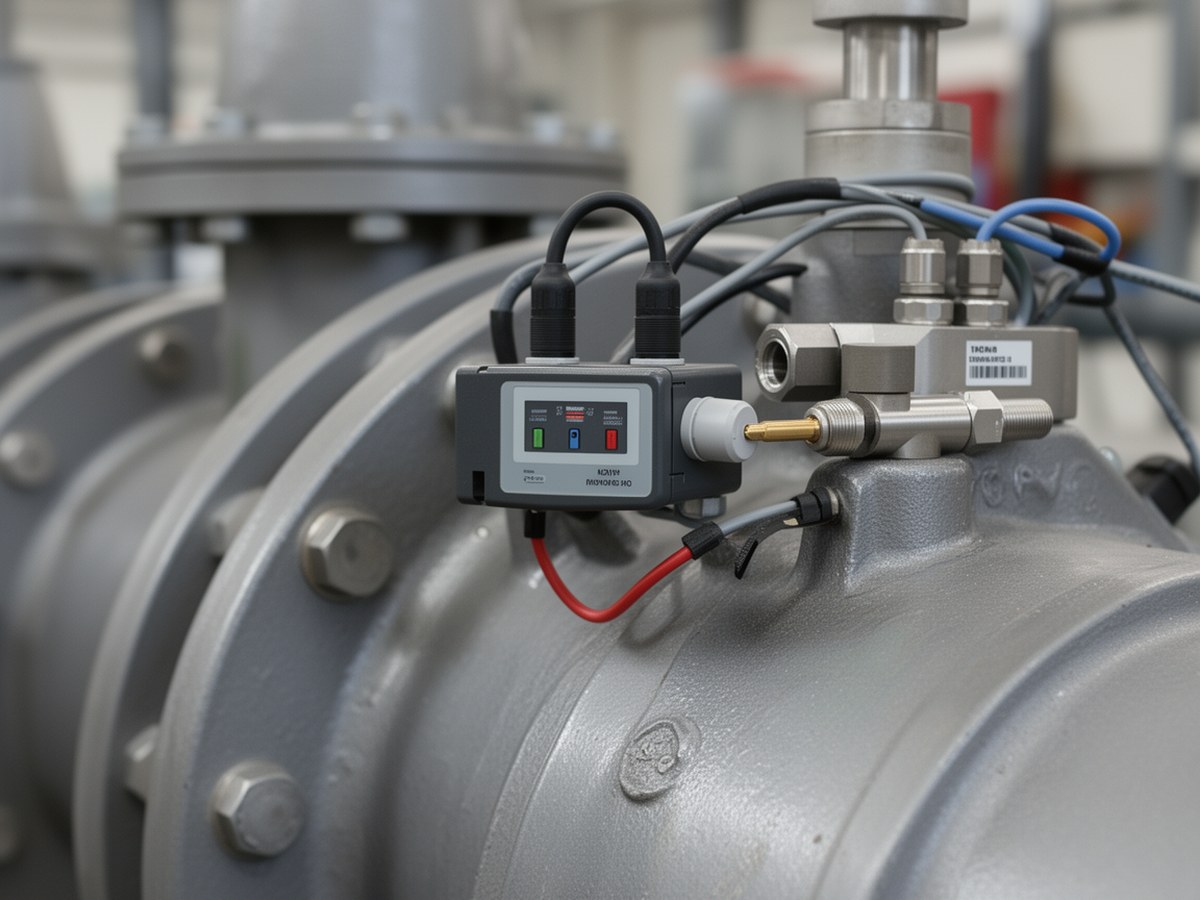

Карта измерительных каналов
Разместить перед Data Readiness Checklist.
Таксономия отказов и связь с FMEA/FMECA
| Режим отказа (FMEA) | Наблюдаемые признаки | Метод детекции | Действие ТОиР в CMMS |
|---|---|---|---|
| Износ подшипника | Рост виброогибающей, локальный нагрев | Спектральные признаки + тренд температуры + RUL | Плановая замена в ближайшее окно |
| Разбалансировка ротора | Рост амплитуды на 1x оборота | Порядковый анализ, порог по тренду | Балансировка, проверка крепежа |
| Кавитация насоса | Шум, пульсации давления, падение КПД | Совместный анализ акустики и давления | Коррекция режима, осмотр гидравлики |
| Дефект уплотнения | Утечки, изменение давления/температуры | Правила + ML-классификация состояния | Заявка на замену уплотнения |
| Межвитковое повреждение двигателя | Рост гармоник тока, нагрев обмоток | MCSA + термотренд + риск-модель | Снижение нагрузки, план ремонта двигателя |
Модели деградации и прогнозирования
| Подход | Сильные стороны | Ограничения | Когда выбирать |
|---|---|---|---|
| Физический | Высокая интерпретируемость | Требует параметризации | Критичные узлы с известной физикой отказа |
| Статистический/ML | Гибкость на сложных данных | Чувствителен к domain shift | Серийные активы с большими архивами |
| Гибридный | Комбинация точности и объяснимости | Сложнее сопровождение | Масштабируемые PdM-контуры |
Для переноса модели между однотипными активами применяют re-calibration признаков, transfer learning и повторную проверку порогов на целевом активе.
RUL и надежность оборудования
Оценка RUL:RUL(t)=\inf\{\tau>0: D(t+\tau)\ge D_{crit}\}
Закон Парижа:\frac{da}{dN}=C(\Delta K)^m
Надежность и интенсивность отказов:R(t)=P(T>t), \lambda(t)=\frac{f(t)}{R(t)}
Ошибки прогноза:MAE=\frac{1}{n}\sum|y_i-\hat y_i|, \; RMSE=\sqrt{\frac{1}{n}\sum(y_i-\hat y_i)^2}
Валидация, алерт-политика и мониторинг
Оценка выполняется временными сплитами и backtesting. Ключевая цель: обеспечить приемлемый баланс FP (ложные тревоги) и FN (пропуски отказов) для каждого класса критичности.
Risk-based алерт-политика
| Параметр | Как задается | Типовое правило |
|---|---|---|
| Критичность актива | По FMECA (высокая/средняя/низкая) | Чем выше критичность, тем ниже допустимый FN |
| Стоимость FP/FN | Через стоимость лишних работ и простоя | Выбор порога по минимуму ожидаемых потерь |
| Lead time | Время на подготовку работ и ЗИП | Алерт считается валидным, если прогноз дается раньше минимального lead time |
| Порог риска \(\theta\) | По кривым precision-recall и экономике | Условие: P(отказ\le H)\ge\theta |
Схема пересмотра порогов
- Еженедельно: контроль alert rate, precision, recall, lead time по классам активов.
- Ежемесячно: пересчет порогов \(\theta\) при росте FP/FN или изменении стоимости простоев.
- Внепланово: пересмотр после крупных изменений режима (сырье, нагрузка, ремонт, модернизация).
ModelOps для промышленных ML-моделей
| Практика | Что фиксируется | Триггер действия | Ответственность |
|---|---|---|---|
| Версионирование | Версия датасета, признаков, модели, порогов | Любой релиз в production | ML-инженер + владелец сервиса |
| Мониторинг дрейфа | Data drift и concept drift по ключевым признакам | Превышение порога drift-метрик | Data/ML + инженер надежности |
| Ретрейн | Пайплайн обучения и валидации | Падение recall/precision или рост ошибки RUL | ML-команда, согласование с ТОиР |
| Rollback | Предыдущая стабильная версия | Деградация KPI после релиза | Дежурный по платформе + владелец процесса |
| Аудит решений | Лог «прогноз → алерт → действие → факт» | Регулярная проверка и инциденты | ТОиР + служба надежности |
Интеграция с CMMS, MES, SCADA и ERP
| Система | Вход | Выход |
|---|---|---|
| SCADA | Телеметрия и события | Оперативные алерты и подтверждение сменой |
| MES | Режимы, партии, нагрузка | Корректировка производственного плана |
| CMMS | История работ и отказов | Автозаявка, приоритет, чек-лист |
| ERP | ЗИП, закупки, экономика | Резервирование деталей и бюджет решения |
Внедрение: пилот, KPI, риски
Этапы: выбор критичного актива, FMEA/FMECA, аудит Data Readiness, baseline-модель, алерт-политика, период опытной эксплуатации, итог KPI.
| Класс актива | Типовой отказ | Целевой KPI пилота |
|---|---|---|
| Насос | Кавитация, износ уплотнения | Снижение внеплановых остановов, стабильный lead time |
| Редуктор | Износ зубчатой пары | Рост recall по отказам при контролируемом FP |
| Электродвигатель | Межвитковый дефект, перегрев | Снижение аварийных ремонтов и более точное планирование окон ТОиР |
Мини-глоссарий
PdM: предиктивное обслуживание; CBM: обслуживание по состоянию; RUL: остаточный ресурс; FMEA/FMECA: анализ видов, последствий и критичности отказов; SCADA: диспетчерский контроль и сбор данных; MES: управление производством; CMMS: управление ТОиР; ERP: управление ресурсами предприятия.
