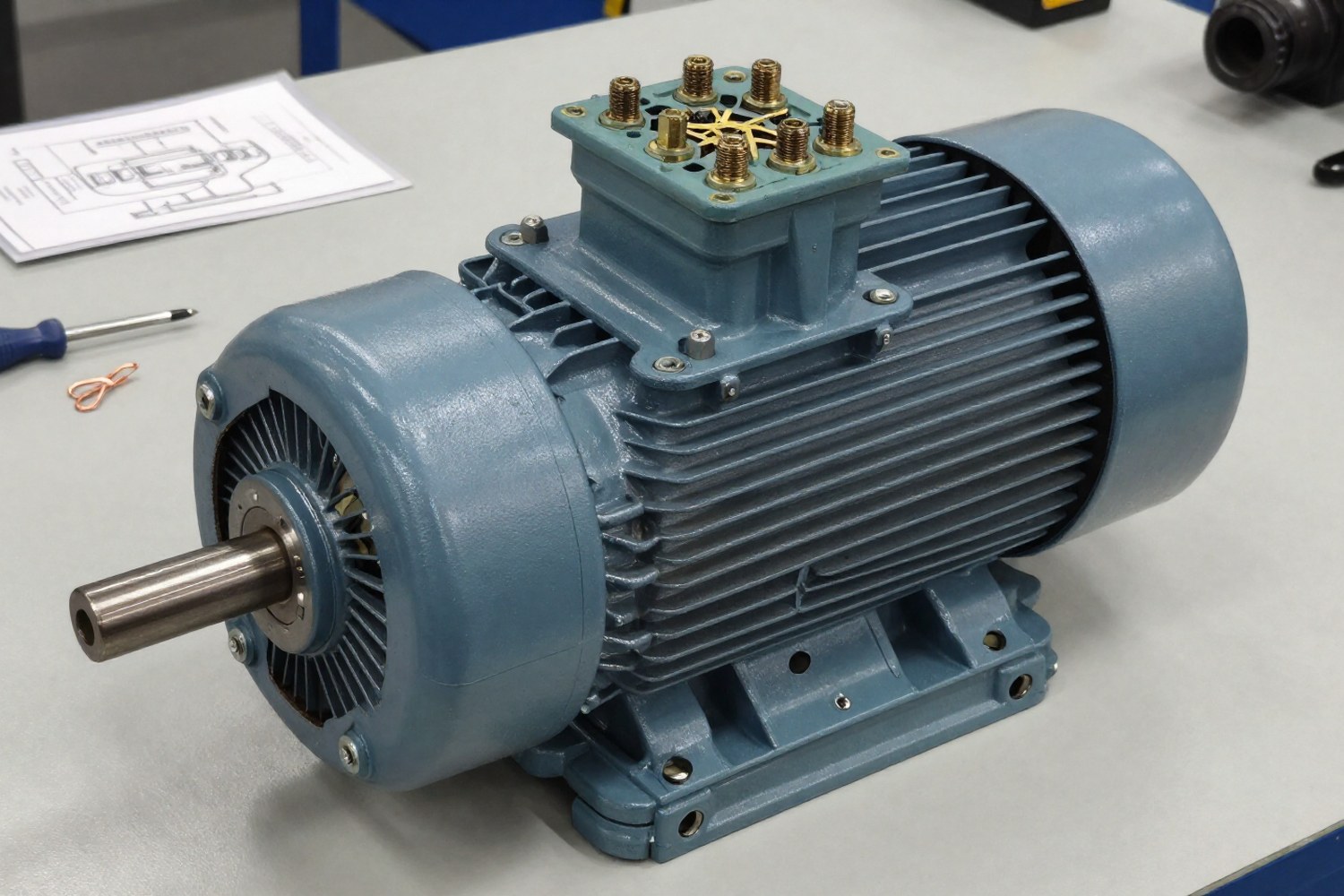

Тяговый электродвигатель (ТЭД), специализированная электрическая машина, преобразующая электрическую энергию в механическую для привода колёсных пар рельсового транспорта. Главное отличие ТЭД от промышленных двигателей, условия эксплуатации: вибрация, перепады температур от –50 до +40 °C, высокая влажность и необходимость максимального крутящего момента при низких скоростях.
Определение и область применения
Тяговые электродвигатели устанавливают на электровозы, электропоезда, электровелосипеды и спецтехнику. Их задача, обеспечивать тяговые характеристики, позволяющие разгонять тяжёлые составы и преодолевать подъёмы. От надёжности ТЭД зависит доступность подвижного состава в эксплуатации, поэтому требуют срок службы 20–30 лет и устойчивость к внешним воздействиям.
Ключевые требования к ТЭД
- Высокая перегрузочная способность (до 2,5 от номинала).
- Широкий диапазон регулирования скорости (до 1:120).
- Компактность и малая масса (высокая удельная мощность).
- Работа в режиме рекуперативного торможения.
Классификация тяговых электродвигателей
Тяговый привод прошёл путь от машин постоянного тока до современных бесколлекторных систем. Классификацию ведут по типу тока питания и конструкции ротора.
Двигатели постоянного тока (ДПТ)
Классический тип ТЭД, стоявший на первых электровозах (ВЛ10, ВЛ11). Обмотка якоря соединяется с сетью через коллекторно-щёточный узел. Преимущества: простота управления и высокий пусковой момент. Недостатки: скользящие контакты (искрение, износ щёток и коллектора), сложное обслуживание и ограниченный ресурс.
Асинхронные двигатели (АД)
Самый распространённый тип в современном железнодорожном транспорте (ЭП20, ЭС2Г «Ласточка»). Ротор сделан в виде короткозамкнутой «беличьей клетки». Преимущества: отсутствие коллектора, высокая надёжность, простая конструкция. Недостатки: нужны сложные инверторы напряжения для управления частотой вращения.
Синхронные двигатели с постоянными магнитами (СДПМ)
Передовая технология для высокоскоростных поездов (например, «Сапсан», Velaro RUS). Магнитное поле ротора создают редкоземельные магниты. Преимущества: максимальный КПД, высокая удельная мощность, компактность. Недостатки: дорогие магниты и риск размагничивания при перегреве.
Вентильно-индукторные двигатели (ВИД)
Двигатели с двойной возбуждённой обмоткой. Ротор без обмоток, что повышает его надёжность. Ставят на экспериментальные составы и спецтехнику. Хорошо работают на низких скоростях, но требуют сложных алгоритмов управления.
| Параметр | ДПТ (DC) | АД (AC) | СДПМ (PMSM) | ВИД (SRM) |
|---|---|---|---|---|
| КПД, % | 85–91 | 92–95 | 94–97 | 91–94 |
| Удельная мощность, кВт/кг | 0,5–0,8 | 0,9–1,3 | 1,2–1,8 | 1,0–1,4 |
| Наличие коллектора | Да | Нет | Нет | Нет |
| Сложность управления | Низкая | Высокая | Высокая | Средняя |
| Типичное применение | Старые электровозы | Грузовые и пассажирские поезда | Высокоскоростные поезда | Спецтранспорт |
Конструкция и материалы
Конструкция ТЭД заточена под передачу крутящего момента на ось колёсной пары. Основные узлы:
Статор и магнитопровод
Статор содержит обмотки возбуждения (в ДПТ) или трёхфазную обмотку (в АД/СДПМ). Сердечник набирают из тонких штампованных листов электротехнической стали (марки 3401, 3506) с изоляционным покрытием, что снижает потери на вихревые токи. Остов статора часто делают четырёхгранным со скошенными углами: это уменьшает габариты в пределах габарита подвижного состава и повышает жёсткость.
Ротор
В ДПТ ротор (якорь) содержит обмотку и коллектор. В АД ротор, короткозамкнутая клетка (алюминиевая или медная). В СДПМ ротор несёт постоянные магниты, закреплённые на валу или внутри ротора. Вал ротора делают из высокопрочных сталей, способных выдерживать крутящие моменты до 20 000 Н·м и выше.
Изоляция и классы нагревостойкости
Из-за высоких температур и вибраций изоляция ТЭД соответствует классам F, H или C (по ГОСТ 12.1.003 / IEC 60034-1). Используют слюдяные ленты, эпоксидные смолы и термостойкие лаки. Класс нагревостойкости определяет максимально допустимую температуру обмотки в номинальном режиме.
Важно: Вибрационные нагрузки в ТЭД превышают 10g. Требуется особое крепление обмоток и пропитка пазов компаундами, чтобы изоляция не разрушилась от микродвижений проводов.
Системы охлаждения
Отвод тепла критичен, чтобы не повредить изоляцию. Системы охлаждения маркируют кодами IC (International Cooling) по ГОСТ 20459 / IEC 60034-6. Вторая цифра кода указывает метод охлаждения: 1, самовентиляция, 6, независимая вентиляция, 7, жидкостное охлаждение.
| Код IC | Название | Описание | Применение |
|---|---|---|---|
| IC 411 | Самовентиляция | Вентилятор на валу двигателя. Воздух забирается изнутри. | Маломощные ТЭД (до 200 кВт) |
| IC 416 | Независимая вентиляция | Отдельный вентилятор подаёт воздух через фильтры. | Средние мощности (200–600 кВт) |
| IC 71W | Жидкостное охлаждение рубашкой | Хладагент циркулирует в рубашке корпуса. | Мощные двигатели (600–1200 кВт) |
| IC 37W | Прямое жидкостное охлаждение | Охлаждающая жидкость проходит внутри полых проводов обмотки. | Сверхмощные двигатели (>1200 кВт) |
Тяговые характеристики и режимы работы
Тяговая характеристика, зависимость силы тяги F от скорости V. Расчётная кривая гиперболическая, что соответствует постоянной мощности двигателя.
Работа ТЭД делится на две зоны:
- Зона постоянного момента: Низкие скорости. Момент ограничен током якоря или статора. Сила тяги максимальна и постоянна.
- Зона постоянной мощности: Высокие скорости. Момент падает обратно пропорционально скорости, мощность остаётся прежней. Так поддерживается высокая скорость.
Переключение между режимами делают изменением возбуждения (в ДПТ) или частоты и напряжения (в АД/СДПМ).
Энергоэффективность и структура потерь
КПД ТЭД, отношение полезной механической мощности на валу к потребляемой электрической мощности. У современных ТЭД КПД 92–97 %.
Где P2, полезная мощность, ΣP, сумма потерь.
Типичная структура потерь в асинхронном ТЭД:
- Потери в меди (I²R): 30–40 %. Зависят от тока и сопротивления обмоток.
- Потери в роторе: 20–30 %. Зависят от скольжения.
- Потери в стали: 15–25 %. Гистерезис и вихревые токи в магнитопроводе.
- Механические потери: 10–15 %. Трение в подшипниках и вентиляция.
- Дополнительные потери: 5–10 %. Вызваны высшими гармониками от инверторов.
Расчётные соотношения и параметры
При проектировании и подборе ТЭД применяют следующие основные формулы. Параметры указаны в системе СИ (Вт, Н, м/с, об/мин), если не оговорено другое.
Формула Арнольда (габаритная мощность)
Связывает мощность с габаритами двигателя:
Где P, мощность, кВт; C, машинная постоянная (зависит от типа машины и магнитной нагрузки); D, диаметр статора, м; L, активная длина сердечника, м; n, частота вращения, об/мин.
Сила тяги
Связь мощности и скорости. Для расчёта силы тяги на колесе учитывают КПД двигателя и редуктора:
Где Pэл, потребляемая электрическая мощность, Вт; ηдв, КПД двигателя; ηп, КПД передачи (редуктора); V, скорость, м/с. Результат F, сила тяги, Н.
Расход охлаждающего воздуха
Для систем воздушного охлаждения:
Где P, мощность, Вт; η, КПД двигателя; c, теплоёмкость воздуха (≈ 1000 Дж/(кг·К)); ρ, плотность воздуха (≈ 1,2 кг/м³); ΔT, допустимое повышение температуры воздуха, К. Результат Q, расход воздуха, м³/с.
Стандарты и сертификация
Проектирование и испытания тяговых электродвигателей регламентируют международные и национальные стандарты:
- ГОСТ 25590: Машины электрические тяговые. Общие технические условия.
- ГОСТ 12.1.003: Система стандартов безопасности труда. Вибрация общая. Требования безопасности.
- IEC 60034-1: Вращающиеся электрические машины. Номинальные характеристики и методы испытаний.
- IEC 60034-6: Способы охлаждения (IC).
Системы управления
Современные ТЭД управляют через тяговые преобразователи на базе IGBT-транзисторов. Основные алгоритмы:
- Векторное управление (FOC): Точный контроль момента и скорости.
- Прямое управление моментом (DTC): Высокая скорость отклика.
- Противобоксовочная защита: Алгоритмы снижают момент при проскальзывании колёс, чтобы беречь рельсы и колёса от износа.
Тяговые электродвигатели, сложные электромеханические системы, где пересекаются электротехника, материаловедение и теория управления. Выбор конкретного типа ТЭД зависит от требований к подвижному составу, условий эксплуатации и технических характеристик.
