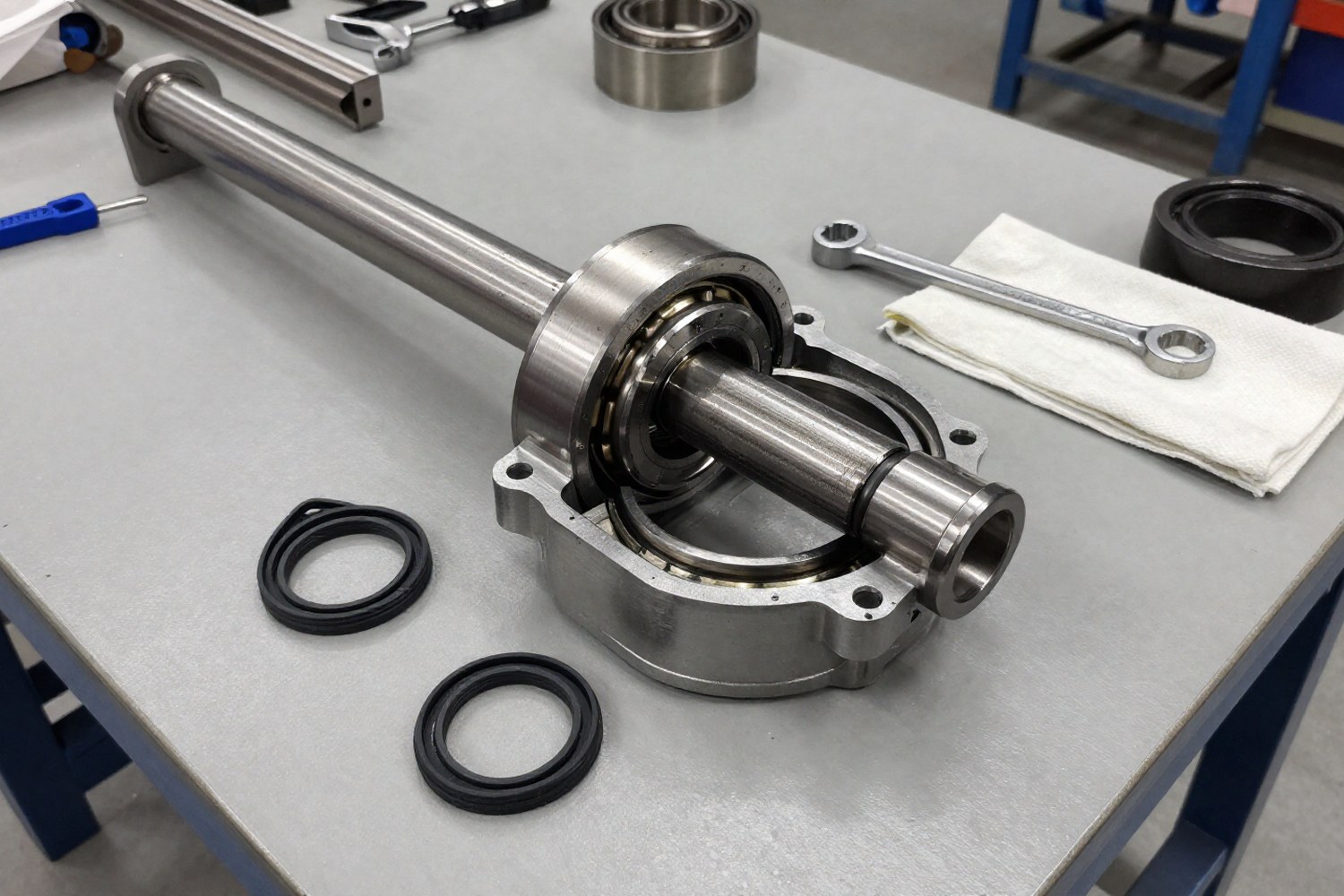

Уплотнения для разъёмных корпусов подшипников (plummer block seals) выполняют две ключевые функции: предотвращают утечку смазочного материала из зоны подшипника и блокируют проникновение внешних загрязнений (пыль, вода, химикаты). Поскольку разъёмные корпуса (серии SNL, SE, SNH, SD и др.) предполагают доступ к подшипнику без демонтажа вала, конструкция уплотнений должна позволять их монтаж в специальные пазы на торцах корпуса. Неправильный выбор типа уплотнения приводит к преждевременному износу подшипника, потере смазки и росту энергопотребления оборудования.
Классификация уплотнений по принципу действия
Все системы уплотнений для разъёмных корпусов можно разделить на три основные группы в зависимости от характера взаимодействия с валом: бесконтактные, контактные и комбинированные. Этот принцип определяет их физические ограничения по скорости, температуре и устойчивости к загрязнениям.
Бесконтактные
Работают за счёт создания гидродинамического сопротивления потокам через систему камер и зазоров. Отсутствие трения обеспечивает нулевой износ и минимальные потери мощности. Чувствительны к зазору «вал-корпус» и сильному загрязнению.
Контактные
Используют эластомерные или фетровые материалы, которые физически прижаты к валу. Обеспечивают высокую герметичность, но генерируют тепло из-за трения. Ограничены максимальной окружной скоростью (обычно до 10–12 м/с).
Комбинированные
Сочетают преимущества обоих типов. Например, внешний лабиринт отражает крупные загрязнения, а внутренний контактный барьер удерживает смазку. Применяются в экстремальных условиях (горная промышленность).
Лабиринтные уплотнения (бесконтактные)
Лабиринтные уплотнения (обозначение типа S) работают по принципу создания последовательности камер и сужений, которые увеличивают сопротивление потоку воздуха и частиц. Внутри корпуса часто создаётся избыточное давление смазки, которое вытесняет загрязнения наружу.
Современные конструкции включают интегрированные отражатели (отбойники), которые используют центробежную силу для отбрасывания крупных частиц от зоны вала. Они не требуют обслуживания и не изнашиваются, так как не контактируют с валом.
Контактные уплотнения (манжетные и фетровые)
Эта группа включает эластомерные манжеты (V-образные, двухкромочные, радиальные) и фетровые кольца. Они обеспечивают физический барьер для частиц и жидкости.
V-образные манжеты (Тип A)
Состоят из V-образного кольца и стальной шайбы. Кольцо монтируется на вал и вращается вместе с ним, а шайба фиксируется в корпусе. Профиль V обеспечивает самонастраивающийся эффект: при износе или тепловом расширении кольца усиливаются, сохраняя контакт. Однако вращение самого уплотнения ограничивает их применение скоростями до 10–12 м/с.
Радиальные манжеты (Тип L)
Устанавливаются неподвижно в паз корпуса. Имеют несколько уплотняющих кромок (обычно 2-4), которые работают на срез. Они эффективнее V-образных при высоких давлениях, но требуют демонтажа подшипника для замены, так как не могут быть сняты с вала.
Фетровые уплотнения (Тип C)
Представляют собой полосу из прессованного фетра, пропитанного маслом. Фетр работает как фильтр, задерживая пыль. Допустимая скорость ограничена 4 м/с. При превышении скорости центробежная сила создает зазор между валом и фетром, что приводит к утечке смазки и попаданию грязи. Часто используются как первый барьер в комбинированных системах.
Таконитовые уплотнения для тяжелых условий
Таконитовые уплотнения (Taconite seals) разработаны специально для условий с экстремальным уровнем загрязнения (угольные разрезы, цементные заводы, прокатные станы). Их конструкция представляет собой сложную многоступенчатую систему, которая часто заменяет собой несколько стандартных уплотнений.
Типичная конструкция таконитового уплотнения включает:
- Внешний лабиринт: Отбрасывает крупные частицы и брызги.
- Смазочная камера: Заполняется густой смазкой, которая создает гидравлический барьер. Избыточное давление в камере вытесняет загрязнения.
- Внутренний барьер: Контактное или бесконтактное уплотнение, защищающее сам подшипник от мелких частиц, прошедших внешние барьеры.
- Система сброса давления: Каналы для вывода загрязненной смазки из камеры наружу, предотвращая её накопление.
Ключевое отличие таконитовых уплотнений от стандартных лабиринтных — наличие активного смазочного барьера и усиленная конструкция, способная выдерживать ударные нагрузки и сильную вибрацию без потери герметичности.
Механические уплотнения и материалы
Механические уплотнения (Mechanical Face Seals — MFS) представляют собой высокоточные устройства с плоскими торцевыми поверхностями, которые скользят друг относительно друга. Они обеспечивают герметичность класса IP67 (защита от погружения в воду на короткое время) и могут работать под давлением.
Конструкция включает неподвижное кольцо (установленное в корпус) и вращающееся кольцо (установленное на вал). Прижимная сила создается пружинами или гидравлическим давлением.
Материалы контактных поверхностей
Выбор материала определяет износостойкость и способность к самосмазыванию. Основные пары материалов:
| Материал | Свойства | Применение |
|---|---|---|
| Карбид кремния (SiC) | Высокая твёрдость, химическая инертность, хорошая теплопроводность | Агрессивные среды, высокая скорость, абразивные условия |
| Углеграфит (Carbon) | Самосмазывающийся, мягкий, чувствителен к сухому трению | Работа в смазке, чистые среды, низкие скорости |
| Нержавеющая сталь | Высокая прочность, коррозионная стойкость | Вспомогательные элементы, пружины, корпуса |
| Керамика оксида алюминия | Дешевле SiC, но более хрупкая | Стандартные промышленные применения |
Сравнительный анализ характеристик
Для инженерного выбора необходимо сопоставлять не только стоимость, но и физические параметры: потери мощности, класс защиты и предельные скорости.
| Тип уплотнения | Макс. скорость (м/с) | Потери мощности (Вт)* | Класс защиты IP | Типичная область применения |
|---|---|---|---|---|
| Лабиринтное (бесконтактное) | до 25–30 | 5–15 | IP63–IP65 | Высокие скорости, чистые среды, электродвигатели |
| Фетровое | до 4 | 50–150 | IP52 | Низкие скорости, умеренная запылённость |
| V-образная манжета | до 12 | 75–250 | IP54 | Средние скорости, наличие пыли, вибрация |
| Радиальная манжета | до 15 | 100–300 | IP54–IP65 | Тяжелые условия, необходимость замены без демонтажа вала |
| Таконитовое (комбинированное) | до 12–15 | 100–350 | IP66 | Горнодобыча, цемент, сильная запылённость |
| Механическое (MFS) | до 20–25 | 25–100 | IP67 | Высокая герметичность, вода, химия, высокие нагрузки |
* Потери мощности указаны приблизительно для вала диаметром 100 мм при скорости 1500 об/мин. Фактические значения зависят от вязкости смазки и точности монтажа.
Расчёт параметров механических уплотнений
Для механических уплотнений критическим параметром является удельное давление на контактных поверхностях. Оно должно быть достаточным для формирования жидкостной пленки, но не слишком высоким, чтобы избежать перегрева и разрушения торцов.
Расчёт удельного давления p производится по формуле:
Где:
- p — удельное давление, МПа;
- F_{total} — суммарная сила прижатия колец, Н;
- F_{spring} — сила от пружинных элементов, Н;
- F_{hydro} — гидравлическая сила, действующая на торцы от давления среды, Н;
- k — коэффициент неравномерности распределения нагрузки (обычно 1,1–1,3);
- D_2 — внешний диаметр контактного кольца, мм;
- D_1 — внутренний диаметр контактного кольца, мм.
Типичное рабочее давление для механических уплотнений составляет 0,2–0,8 МПа. Превышение этого значения приводит к интенсивному износу, а снижение — к утечкам.
Критерии выбора уплотнения
Выбор типа уплотнения должен основываться на анализе трёх основных параметров: скорости вала, среды эксплуатации и требований к герметичности.
1. Окружная скорость вала (v)
Вычисляется как v = \frac{\pi \cdot d \cdot n}{60 \cdot 1000}, где d — диаметр вала в мм, n — обороты в мин.
- v < 4 м/с: Допустимы фетровые и простые эластомерные уплотнения.
- 4 < v < 12 м/с: Рекомендуется V-образные или радиальные манжеты.
- v > 12 м/с: Только лабиринтные или механические уплотнения. Контактные эластомеры перегреются и разрушатся.
2. Условия среды
- Чистая среда: Лабиринтные (максимальная энергоэффективность).
- Пыль/Грязь: Таконитовые или двухкромочные манжеты.
- Вода/Химия: Механические уплотнения (класс IP67) с карбидом кремния.
- Высокая температура (>100°C): Лабиринтные или специальные эластомеры (FKM/Viton), обычные NBR размягчаются.
- Если скорость высокая и среда чистая — выбирайте лабиринтное уплотнение.
- Если среда сильно загрязнена (пыль, уголь) — выбирайте таконитовое уплотнение.
- Если требуется защита от воды под давлением или химии — выбирайте механическое уплотнение.
- Для средних условий с умеренной пылью — радиальные манжеты (легкая замена) или V-образные (компенсация биения).
Техническое обслуживание и монтаж
Срок службы уплотнения на 50–70% зависит от качества монтажа. Основные правила:
- Чистота: Поверхность вала и посадочные пазы корпуса должны быть очищены от стружки и старой смазки. Любая царапина на валу в зоне уплотнения приведет к утечке.
- Смазка: При монтаже эластомерных манжет их уплотняющая кромка должна быть обильно смазана той же смазкой, которая будет использоваться в узле. Это предотвращает перекручивание и порезы при установке.
- Направление: V-образные и радиальные манжеты имеют сторону действия. Уплотняющая кромка (обычно обозначена пружиной или скосом) должна быть направлена в сторону среды, которую нужно удержать (внутрь корпуса для удержания смазки).
- Замена: При замене уплотнения рекомендуется всегда проверять состояние вала. Если на вале есть выработки от старого уплотнения, установка нового уплотнения не решит проблему утечки — вал необходимо восстановить или заменить.
FAQ
Можно ли использовать уплотнения для неразъемных корпусов в разъёмных?
Нет. Уплотнения для неразъемных корпусов (часто встроенные в крышку) имеют другую конструкцию крепления и не рассчитаны на монтаж в пазы разъёмных корпусов (SNL, SNH и т.д.).
Почему таконитовые уплотнения дороже лабиринтных?
Таконитовые системы сложнее конструктивно (многоступенчатые барьеры, камеры для смазки, внутренние уплотнения). Они стоят в 3–5 раз дороже стандартных лабиринтных, но их ресурс в условиях сильной запылённости может превышать ресурс подшипника, что снижает общие затраты на обслуживание.
Что делать, если уплотнение течет после монтажа?
Проверьте: 1) Правильность направления установки манжеты. 2) Отсутствие повреждений кромки при монтаже. 3) Радиальное биение вала. 4) Наличие зазора между валом и корпусом (если зазор велик, бесконтактные уплотнения не работают).
