Уплотнение для разъёмного корпуса подшипника защищает подшипниковый узел от пыли, влаги и вымывания смазки. Выбор зависит не только от размера корпуса, но и от среды, окружной скорости вала, температуры, типа смазочного материала, качества поверхности вала и регламента обслуживания.
- Если среда чистая, а скорость высокая, обычно рассматривают бесконтактное лабиринтное или щелевое уплотнение.
- Если важна защита от влаги и удержание пластичной смазки, чаще применяют манжетное уплотнение, V-ring или комбинированное решение.
- Если в узел попадает абразивная пыль, одного простого фетрового или щелевого уплотнения часто недостаточно.
- Для тяжёлых условий используют многоступенчатые лабиринтные, taconite-уплотнения и тавотные камеры с регулярным пополнением смазки.
Зачем нужно уплотнение в разъёмном корпусе
Разъёмный корпус упрощает монтаж и обслуживание подшипника, но зона выхода вала остаётся открытой для внешней среды. Через этот участок в корпус могут попадать пыль, абразив, вода, моющие растворы и технологические загрязнения. В обратном направлении может уходить пластичная смазка или масло.
Уплотнение корпуса подшипника уменьшает обмен между внутренним объёмом корпуса и окружающей средой. Это снижает загрязнение смазки, замедляет коррозию, уменьшает риск перегрева и помогает сохранить расчётный ресурс подшипника. При этом само уплотнение не должно создавать недопустимое трение, перегрев или быстрый износ вала.
Уплотнения разъёмного корпуса не следует смешивать с уплотнениями самого подшипника, например RS или ZZ. RS/ZZ относятся к конструкции подшипника, а уплотнение корпуса защищает весь подшипниковый узел в месте выхода вала.
Контактные, бесконтактные и комбинированные уплотнения
Главный инженерный компромисс при выборе уплотнения для разъёмного корпуса подшипника связан с контактом с валом. Чем плотнее контакт, тем лучше защита от влаги и удержание смазки, но тем выше трение, нагрев и износ. При отсутствии контакта допустимая скорость обычно выше, а защита зависит от геометрии зазоров, направления потока загрязнений и наличия смазочного барьера.
Контактные
Кромка, фетр или эластомерное кольцо касаются вала либо сопряжённой поверхности. Такие решения применяют, когда нужно удержать смазку и ограничить попадание влаги. Ограничения: нагрев, износ, требования к шероховатости и допустимой окружной скорости.
Бесконтактные
Работают за счёт зазора, лабиринта, отражателя или щели. Подходят для высоких скоростей и чистых сред, так как не создают заметного трения. Ограничения: хуже защищают от прямых струй воды и мелкой пыли без дополнительных барьеров.
Комбинированные
Сочетают лабиринт, V-ring, манжету, фетр или камеру со смазкой. Их применяют в тяжёлых условиях, где требуется несколько ступеней защиты. Ограничения: выше сложность монтажа, больше требований к обслуживанию и совместимости с корпусом.

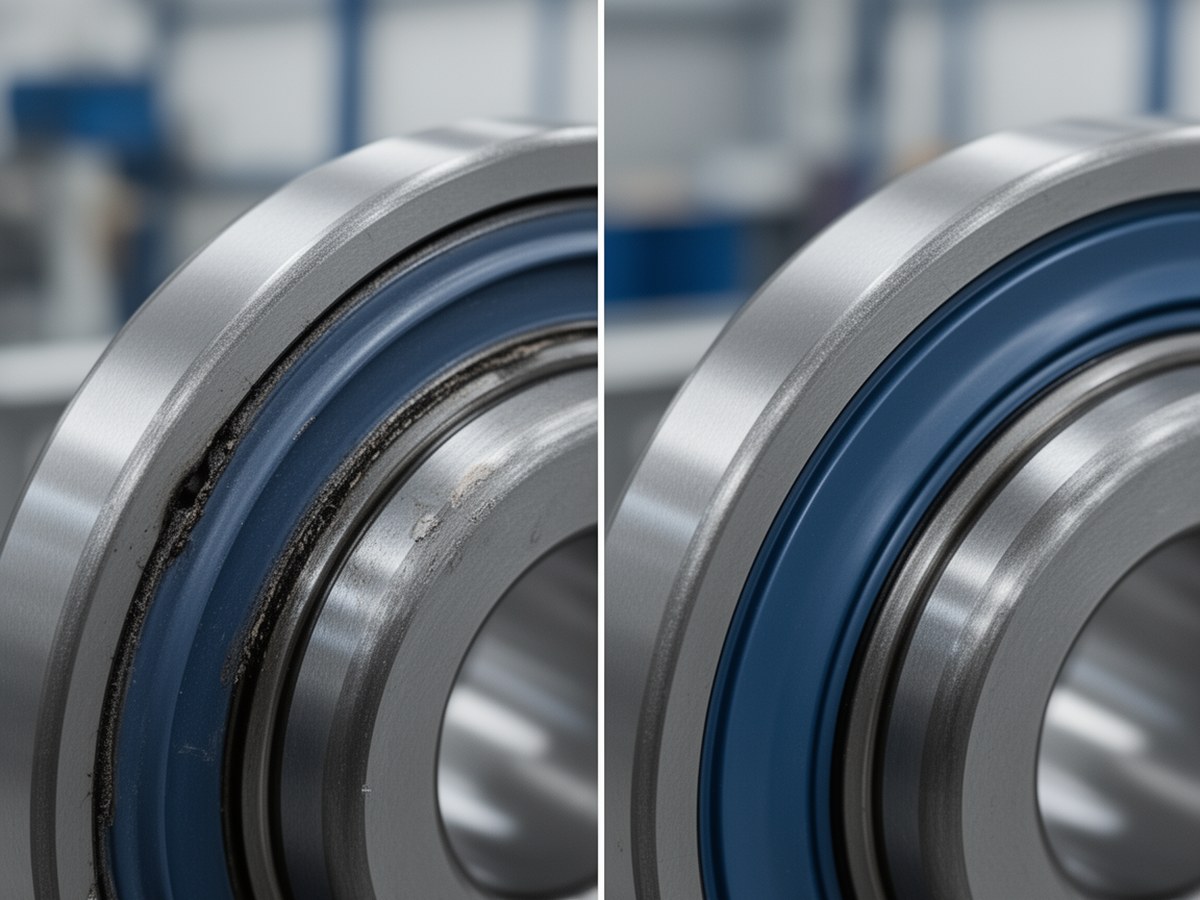

Контакт и зазор
Подходит рядом с объяснением влияния контакта на трение, нагрев и допустимую скорость.
Виды уплотнений для разъёмных корпусов подшипников
Лабиринтное уплотнение создаёт извилистый путь для загрязнений. Оно не касается вала, поэтому подходит для повышенных скоростей и длительной работы. В пыльной среде лабиринт часто дополняют смазочным барьером или наружным отражателем.
Фетровое уплотнение работает за счёт пропитанной фетровой полосы. Оно простое по конструкции и применимо в сухих умеренно загрязнённых условиях. Влажная среда, абразивная пыль и высокая скорость уменьшают его ресурс.
Манжетное уплотнение, которое в разговорной практике часто называют сальником корпуса подшипника, имеет эластомерную кромку и контактирует с валом. Оно хорошо удерживает смазку и защищает от брызг, но требует подходящей поверхности вала и проверки скорости.
V-ring устанавливают на вал. Кольцо вращается вместе с валом и работает как осевой контактный элемент и отражатель. Такое решение полезно против брызг и загрязнений, особенно в сочетании с металлической шайбой или другим уплотнением.
Двойное манжетное уплотнение применяют, когда нужно разделить две среды: удержать смазку внутри корпуса и одновременно ограничить попадание влаги или пыли снаружи. Недостаток такого решения: повышенное трение и более строгие требования к монтажу.
Тавотное уплотнение обычно означает решение с камерой пластичной смазки, которая работает как обновляемый барьер для загрязнений. Камера заполняется смазкой и периодически пополняется через пресс-маслёнку. Такой вариант полезен при абразивной пыли, но требует понятного регламента обслуживания.
Щелевое уплотнение основано на малом зазоре между неподвижной и вращающейся деталями. Оно почти не создаёт трения, но даёт ограниченную защиту и обычно подходит для чистых или слабо загрязнённых условий.
Критерии выбора
Чтобы выбрать уплотнение корпуса подшипника, сначала описывают среду и режим работы, а затем проверяют совместимость с корпусом и валом. Ошибка часто возникает, когда уплотнение выбирают только по посадочному размеру, не оценивая абразивность пыли, влажность и фактическую окружную скорость.
Загрязнение
Сухая пыль, цемент, руда, древесная мука и продукты износа требуют разных барьеров. Абразивная пыль особенно опасна: она быстро превращает контактную кромку и поверхность вала в пару трения.
Влага
Конденсат, брызги, мойка и струйная очистка требуют проверки направления воздействия воды. Манжета или V-ring защищают лучше щели, но при высоких скоростях их нужно проверять по нагреву.
Скорость
Чем выше окружная скорость, тем осторожнее применяют контактные решения. При высокой скорости предпочтительны лабиринтные, щелевые или комбинированные бесконтактные исполнения.
Температура
Материал уплотнения должен выдерживать рабочую температуру корпуса, нагрев от трения и возможные кратковременные пики. Для NBR, FKM, PTFE, фетра и металла диапазоны различаются.
Смазка
Пластичная смазка помогает формировать барьер, но при избытке может повышать нагрев. Масляная смазка требует более строгого удержания и контроля утечек.
Вал и монтаж
Биение, перекос, задиры, коррозия и неподходящая шероховатость снижают ресурс контактных уплотнений. Для манжет критична ровная дорожка контакта без монтажных повреждений.
Как выбрать тип уплотнения по условиям эксплуатации
Для чистой высокоскоростной установки обычно начинают с лабиринтного или щелевого решения, потому что отсутствие контакта снижает нагрев. Для влажной зоны, брызг и мойки рассматривают манжетное уплотнение, V-ring или их комбинацию с отражателем. Для абразивной пыли подходят многоступенчатые лабиринтные и taconite-решения с тавотной камерой. Если узел трудно обслуживать, предпочтительны простые бесконтактные конструкции, но только при условии, что среда не требует обновляемого смазочного барьера.
Сравнение типов уплотнений
| Тип | Контакт с валом | Где применяют | Преимущества | Ограничения |
|---|---|---|---|---|
| Лабиринтное | Нет | Высокие скорости, умеренная пыль, тяжёлые корпуса | Низкий износ, хороший ресурс | Требует точной геометрии, хуже при прямой воде без дополнений |
| Фетровое | Лёгкий контакт | Сухие и сравнительно чистые зоны | Простая конструкция, мягкий контакт | Ограничено по влаге, абразиву и скорости |
| Манжетное | Да | Влага, брызги, удержание смазки | Хорошая герметизация, понятный принцип работы | Трение, нагрев, износ кромки и дорожки на валу |
| V-ring | Да, обычно осевой | Брызги, наружная пыль, комбинации с шайбой | Компенсирует небольшие смещения, работает как отражатель | Есть контактное трение, требуется место на валу |
| Двойное манжетное | Да | Повышенная влажность, разделение сред | Усиленная защита в обе стороны | Больше трение и требования к монтажу |
| Тавотное | Зависит от схемы | Абразивная пыль, шнеки, конвейеры, карьеры | Смазка создаёт обновляемый барьер | Нужен регулярный контроль и пополнение |
| Щелевое | Нет | Чистая среда, высокая скорость | Почти нет трения, простая работа на скорости | Ограниченная защита от влаги и мелкой пыли |
Ориентировочные температуры и скорости
Температурный диапазон определяется не только материалом, но и формой рабочей кромки, смазкой, давлением, окружной скоростью, состоянием вала и соседними деталями. Для одного и того же типа уплотнения пределы могут отличаться у разных производителей и серий корпусов.
| Материал или исполнение | Ориентировочный диапазон, °C | Комментарий |
|---|---|---|
| Фетр | примерно от -20 до +100 | Для сухих условий; специальные материалы могут расширять диапазон |
| NBR | примерно от -30 до +100 | Типовой материал для манжет и V-ring при умеренной температуре |
| FKM | примерно от -20 до +200 | Применяют при повышенной температуре и химической стойкости |
| PTFE | примерно от -60 до +200 и выше | Требует проверки конструкции кромки и условий смазки |
| Металлический лабиринт | зависит от корпуса и смазки | Обычно ограничение задают подшипник, смазка и посадочные детали |
Значения в таблицах справочные. Допустимая скорость, температура и степень защиты IP зависят от диаметра вала, материала, исполнения корпуса, смазки, зазоров и документации производителя.
Проверка скорости и потерь на трение
Для контактных уплотнений важно оценить окружную скорость вала в зоне контакта. Даже если частота вращения кажется умеренной, большой диаметр вала может дать высокую линейную скорость кромки.
где v, окружная скорость, м/с; d, диаметр вала в зоне уплотнения, м; n, частота вращения, об/мин. Если диаметр измерен в миллиметрах, перед подстановкой его нужно разделить на 1000.
Например, для вала диаметром 65 мм при 1450 об/мин в расчёт подставляют d = 0,065 м. Окружная скорость составляет около 4,9 м/с. Для фетрового уплотнения это уже зона, где нужно смотреть каталог и условия обкатки, а для многих манжетных исполнений значение может быть допустимым при правильной смазке и поверхности вала.
где P, ориентировочные потери мощности на трение, Вт; F, радиальная сила контакта, Н; μ, коэффициент трения; v, окружная скорость, м/с. Формула полезна для оценки нагрева, но не заменяет данные производителя.
IP-класс и реальные условия защиты
Класс IP можно использовать как справочный ориентир, но он не описывает все условия работы вращающегося вала. Реальная защита зависит от направления воды, давления струи, размера и абразивности частиц, износа кромки, количества смазки и точности монтажа. Поэтому один и тот же заявленный класс не означает одинаковую стойкость при мойке, пылевой нагрузке и длительной эксплуатации.
Совместимость с корпусом и валом
Уплотнение должно подходить не только по диаметру вала, но и по посадочным канавкам корпуса, ширине установочного места, торцевым крышкам, возможности замены без демонтажа подшипника и требованиям конкретной серии корпуса. Обозначения вроде уплотнений TSN, исполнений для корпусов SNL или taconite-схем полезны для проверки посадки и комплектации, но не являются универсально взаимозаменяемыми между разными сериями и производителями.
Перед заменой важно сверить чертёж корпуса, ширину уплотнительного пакета, положение стопорных элементов и наличие места под V-ring, отражатель или пресс-маслёнку. Если корпус допускает несколько вариантов уплотнений, выбор всё равно выполняют по условиям эксплуатации, а не только по наличию совместимого кода.
Поверхность вала под контактное уплотнение
Для манжетных, фетровых и части V-ring-решений поверхность вала является рабочей парой трения. Нежелательны коррозия, задиры, монтажные риски, канавка от старой кромки, заметное биение и спиральные следы обработки, которые могут перекачивать смазку наружу. Если дорожка изношена, иногда требуется ремонтная втулка, смещение зоны контакта или замена детали.
Шероховатость, твёрдость и допуск биения берут из документации на конкретное уплотнение. Усреднённые рекомендации полезны только как предварительная проверка: слишком грубая поверхность ускоряет износ кромки, а слишком гладкая при недостаточной смазке может ухудшить формирование смазочной плёнки.
Типовые условия эксплуатации
Пыльный конвейер или шнек. При абразивной пыли предпочтительны многоступенчатые лабиринтные или taconite-решения с тавотной камерой. Простая манжета без защиты дорожки может быстро износить вал.
Влажная мойка или брызги. Нужно учитывать направление воды. Манжетное уплотнение, V-ring или комбинированная система обычно надёжнее щелевого решения, но контактные элементы проверяют по скорости и температуре.
Чистая высокоскоростная установка. Если главная проблема связана со скоростью и нагревом, чаще выбирают бесконтактный лабиринт или щелевое уплотнение. Дополнительную герметичность получают конструкцией отражателей, а не сильным прижимом к валу.
Труднодоступный узел. Если обслуживание редкое, лучше избегать решений, которые требуют частого пополнения смазки или регулярной подтяжки. Но в пыльной среде полный отказ от обслуживания может быть хуже, чем продуманная тавотная система.
Монтаж и обслуживание
Ресурс уплотнения зависит от состояния вала не меньше, чем от выбранного типа. Для контактных кромок важны соосность, отсутствие задиров, коррозии и ступенек износа. Поверхность в зоне контакта должна соответствовать требованиям конкретного уплотнения; для манжет часто требуется чистая шлифованная дорожка без спиральных рисок.
При монтаже нельзя растягивать V-ring сверх допуска, повреждать рабочую кромку, ставить фетровую полосу с перекосом или заполнять тавотную камеру неподходящей смазкой. Избыточная смазка тоже нежелательна: она может повысить температуру и выдавить уплотнительные элементы.
Обозначения производителей полезны как язык совместимости: в каталогах встречаются серии корпусов и уплотнений с отдельными кодами для лабиринтных, фетровых, V-ring, манжетных и taconite-исполнений. Эти обозначения следует использовать для проверки посадочных размеров и допустимых условий, а не как замену инженерному выбору.
Признаки неправильного выбора уплотнения
- Смазка быстро темнеет или содержит абразивные частицы.
- Появляется течь смазки после короткого периода работы.
- Температура корпуса растёт после установки контактного уплотнения.
- На валу образуется канавка в зоне кромки.
- Внутри корпуса обнаруживается вода или следы коррозии.
- Тавотная камера быстро опустошается или, наоборот, смазка выдавливает элементы уплотнения.
Типичные ошибки при выборе
| Ошибка | Что происходит | Как проверить |
|---|---|---|
| Недооценка абразивной пыли | Кромка и вал быстро изнашиваются, смазка загрязняется | Оценить тип пыли, направление потока и необходимость смазочного барьера |
| Контактное уплотнение на высокой скорости | Растёт температура, кромка твердеет или разрушается | Посчитать окружную скорость и сравнить с каталогом |
| Плохая поверхность вала | Появляются течи, канавка износа и перегрев | Проверить шероховатость, биение, коррозию и следы монтажа |
| Неподходящая смазка | Барьер не работает, смазку вымывает или она густеет | Сверить смазку с температурой, водой, скоростью и материалом уплотнения |
| Нет регламента обслуживания | Тавотная камера перестаёт обновлять защитный слой | Задать период пополнения и осмотра по фактическим условиям |
Краткий алгоритм выбора
- Описать среду: пыль, абразив, вода, химические примеси, направление загрязнения.
- Рассчитать окружную скорость вала в месте установки уплотнения.
- Проверить рабочую и пиковую температуру корпуса, вала и смазки.
- Определить тип смазки: пластичная смазка, масло, периодическое пополнение или длительный интервал.
- Оценить доступность обслуживания: можно ли регулярно осматривать узел и пополнять тавотную камеру.
- Проверить совместимость с корпусом: посадочные канавки, ширину места, крышки, отражатели, пресс-маслёнки и допустимые комплекты для серии корпуса.
- Проверить состояние вала: диаметр, биение, перекос, шероховатость, износ, коррозию и монтажные повреждения.
- Сравнить доступные исполнения: лабиринтное, фетровое, манжетное, V-ring, тавотное, щелевое или комбинированное.
- Сверить допустимую скорость, температуру, материал, степень защиты и посадочные размеры с каталогом производителя корпуса и уплотнения.
- Зафиксировать регламент обслуживания: период осмотра, пополнения смазки, очистки и контроля состояния вала.
На практике правильный выбор уплотнения разъёмного корпуса обычно получается не из одного признака, а из баланса: достаточная защита от среды, допустимое трение, совместимость с валом и понятное обслуживание. Если условия тяжёлые или смешанные, предпочтение часто получают комбинированные решения, но их ограничения нужно проверять так же внимательно, как и преимущества.
