Упрочнение рабочих поверхностей винтов применяют, когда базовый материал не обеспечивает требуемый ресурс по износу, контактной выносливости или коррозионной стойкости. Для ходовых винтов, трапецеидальных винтов и шарико-винтовых передач (ШВП) технологию выбирают с учетом не только твердости, но и допустимой деформации, стабильности шага, класса точности и условий смазки.
- Твердость поверхности и ресурс связаны, но не эквивалентны.
- Один и тот же метод дает разные результаты для разных сталей и геометрии резьбы.
- Для прецизионных винтов приоритетом часто становится минимальная деформация.
Назначение упрочнения и границы применимости
В инженерной практике выделяют такие целевые эффекты:
- Твердость поверхности (HRC, HV).
- Износостойкость в паре винт, гайка.
- Усталостная прочность за счет благоприятных остаточных напряжений.
- Коррозионная стойкость в активной среде.
- Точность: шаг, биение, прямолинейность, шероховатость.
Упрочнение не исправляет систематические ошибки исходной геометрии. Любой маршрут подтверждают пробной партией и картой контроля.

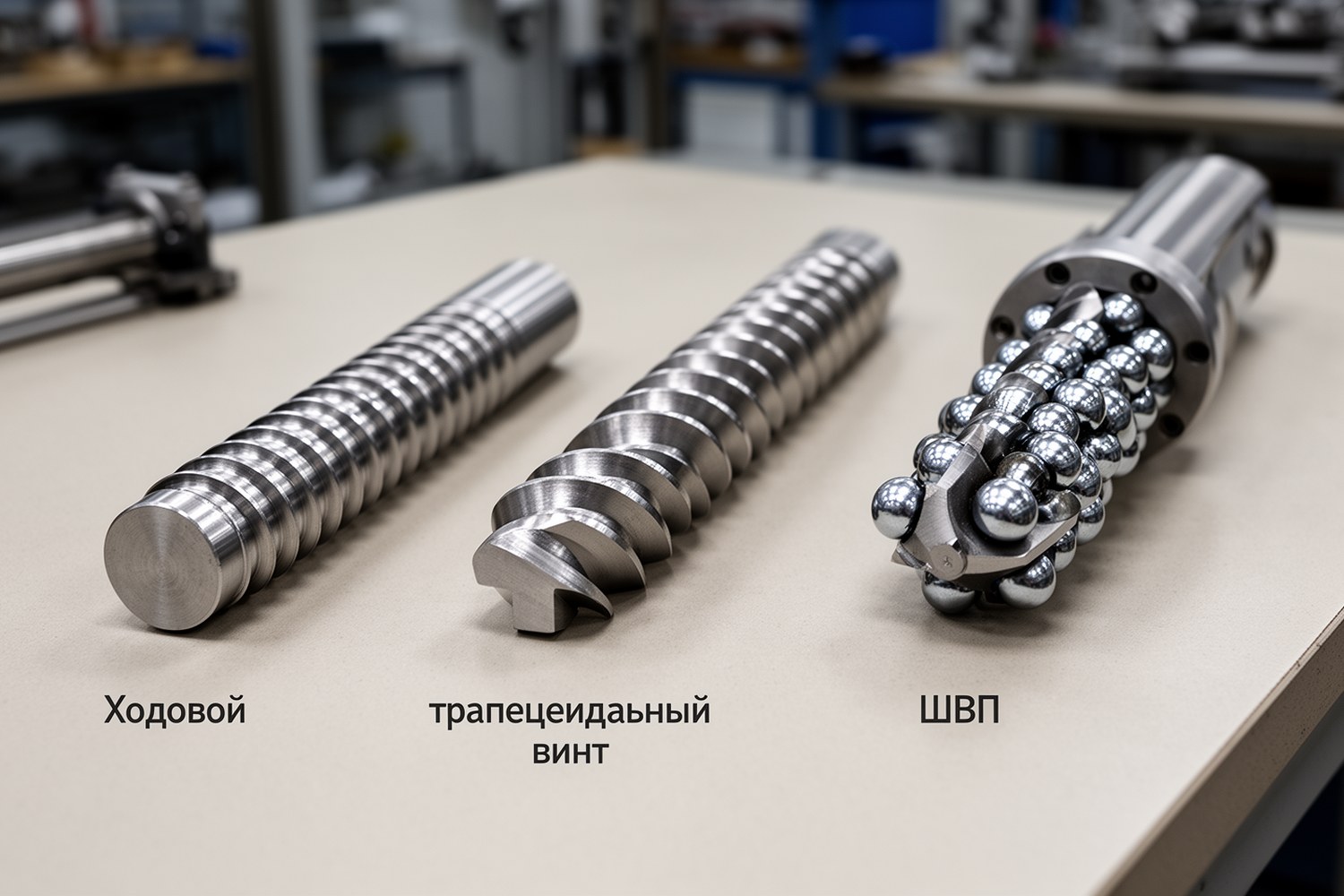

Типы винтов (ходовые, трапецеидальные, ШВП) и рабочие условия
Перед выбором процесса фиксируют:
- тип винта и требуемый класс точности;
- нагрузку (статическая/циклическая), скорость скольжения или качения;
- режим смазки и интервалы обслуживания;
- среду (сухая, влажная, абразивная, коррозионная);
- допустимый объем последующей мехобработки.
Ходовые винты
Длинномерные детали, чувствительные к короблению. Обычно приоритетны стабильность геометрии и ремонтопригодность.
Трапецеидальные винты
Сочетают высокую несущую способность и умеренную точность. Часто применяют комбинированные маршруты с финишной доводкой.
ШВП
Критичны дорожка качения, микрогеометрия и класс точности. Тепловое воздействие ограничивают, чтобы не ухудшить профиль и преднатяг.
Специфика ШВП при упрочнении рабочих поверхностей винтов
- Предпочтительны низкодеформационные процессы и локальные режимы нагрева.
- После обработки обязателен контроль дорожки качения, шага, биения и шероховатости.
- Для покрытий применяют тонкие износостойкие или антифрикционные слои при подтвержденной адгезии.
Сравнение методов упрочнения рабочих поверхностей винтов
| Группа методов | Глубина слоя | Твердость поверхности | Риск деформаций | Цикл | Стоимость |
|---|---|---|---|---|---|
| Термические (объемная/поверхностная, ТВЧ) | 0,5-5,0 мм | 45-62 HRC | Средний, высокий для длинных винтов | Короткий, средний | Средняя |
| Химико-термические (цементация, азотирование, нитроцементация, борирование) | 0,1-2,0 мм | 58-72 HRC или 900-1200 HV | Низкий, средний | Средний, длинный | Средняя, высокая |
| Механические (обкатка, дробеструй, выглаживание) | 0,05-0,30 мм | Рост на 10-50% от исходной | Низкий | Короткий | Низкая, средняя |
| Покрытия (гальваника, PVD, CVD, HVOF/HVAF) | 1-200 мкм | 300-3000+ HV | Низкий термический, риск адгезионных дефектов | Короткий, средний | Средняя, высокая |
| Комбинированные | Многослойно | Задается системой слоев | Средний | Средний, длинный | Высокая |
Диапазоны в таблице справочные. Обычно они валидны для углеродистых и легированных сталей (например, 20Х, 40Х, 45, 38Х2МЮА), стандартной резьбовой геометрии и длины без экстремального отношения L/D. Для тонкостенных, длинномерных и прецизионных винтов диапазоны уточняют на пробной партии.
Таблица выбора: условие → предпочтительный метод → ограничения
| Условие эксплуатации | Предпочтительно | Ограничения/запреты |
|---|---|---|
| Высокая точность, низкая допустимая деформация | Азотирование, механическое упрочнение, тонкие PVD/DLC покрытия винтов | Избегать высокотемпературных циклов без последующей стабилизации |
| Высокий абразивный износ | Глубокий несущий слой + износостойкое покрытие | Контроль хрупкости слоя и адгезии в корне резьбы обязателен |
| Циклическая нагрузка, риск усталости | Обкатка/дробеструй после базового упрочнения | Не допускать роста шероховатости выше заданного Ra |
| Коррозионно-активная среда | Низкотемпературные диффузионные процессы + антикоррозионные покрытия | Проверять совместимость покрытия со смазкой и средой |
Материал × метод × последующая мехобработка × риск деформации
| Материал винта | Предпочтительные методы | Допустимая последующая мехобработка | Риск деформации |
|---|---|---|---|
| 45, 40Х | ТВЧ, нитроцементация, обкатка | Шлифование/выглаживание обычно возможно | Средний, высокий для длинномерных |
| 20Х, 18ХГТ | Цементация + закалка + отпуск | Финишная доводка обязательна | Средний |
| 38Х2МЮА и аналоги | Газовое/плазменное азотирование | Минимальная доводка, контроль «белого» слоя | Низкий |
| Нержавеющие мартенситные | Низкотемпературное азотирование, PVD | Легкая финишная обработка | Низкий, средний |
| Нержавеющие аустенитные | Диффузионные низкотемпературные процессы, антифрикционные покрытия винтов | Ограниченный съем, аккуратная доводка | Низкий |
Матрица справочная, применимость зависит от конкретной марки стали, термоистории заготовки, профиля резьбы и требований ТУ по точности.
Алгоритм выбора технологии
- Определить доминирующий отказ: износ, заедание, контактная усталость, коррозия, потеря точности.
- Задать целевые пороги: твердость, глубина слоя, Ra, допуск шага и биения.
- Ограничить список методов по риску деформации и доступной доводке.
- Проверить совместимость «материал, метод, смазка, среда».
- Утвердить карту контроля и критерии приемки до запуска серии.
Расчетные ориентиры (предварительная оценка)
Выражения ниже ориентировочные. Они не заменяют расчет и верификацию по профильным ГОСТ/ISO/ASTM, отраслевым нормам и ТУ предприятия.
Оценка глубины слоя: h, мм; t, время; K, эмпирический коэффициент для пары «материал, температура, среда».
Степень упрочнения по твердости.
Оценка контактного напряжения: F, осевая нагрузка; b, ширина контакта; d_m, средний диаметр; Z, коэффициент геометрии/материала.
Относительный ресурс по износу в сопоставимых испытаниях.
Контроль качества и приемка после упрочнения рабочих поверхностей винтов
| Параметр | Метод | Формат записи в карте контроля | Пример порога (задается ТУ) |
|---|---|---|---|
| Твердость поверхности | HRC/HV по сетке точек | Мин/сред/макс по виткам и длине | Например: 58-62 HRC, локальные провалы не ниже 56 HRC |
| Глубина упрочненного слоя | Микрошлиф + микротвердость | hэф при пороговой твердости | Например: hэф ≥ 0,8 мм для трапецеидального винта средней нагрузки |
| Шероховатость | Профилометрия | Ra/Rz на боковых поверхностях профиля | Например: Ra 0,2-0,8 мкм (по назначению узла) |
| Геометрия резьбы | Контроль шага, биения, профиля | Δшаг на базовой длине, радиальное биение | Например: Δшага ≤ 0,02 мм/300 мм; биение ≤ 0,01-0,03 мм |
| Остаточные напряжения | Рентгеноструктурный анализ/эквивалент | Знак и уровень в рабочей зоне | Сжимающий или нейтральный уровень в пределах ТУ |
| Адгезия покрытия | Скретч-тест, термоциклирование | Lc и характер разрушения | Например: без сплошного отслаивания в рабочем диапазоне нагрузки |
Численные значения в колонке «Пример порога» не универсальны. Они служат шаблоном формата ТУ и корректируются под марку стали, тип винта и класс точности.
Шаблон карты приемки (минимум полей)
- Изделие/партия/материал/термоистория.
- Маршрут упрочнения и фактические режимы.
- Точки измерения твердости и результаты.
- Глубина слоя (hэф), микроструктура, наличие дефектных зон.
- Ra, шаг, биение до/после.
- Заключение: годен/условно годен/брак и корректирующие действия.
Карта приемки и измерения

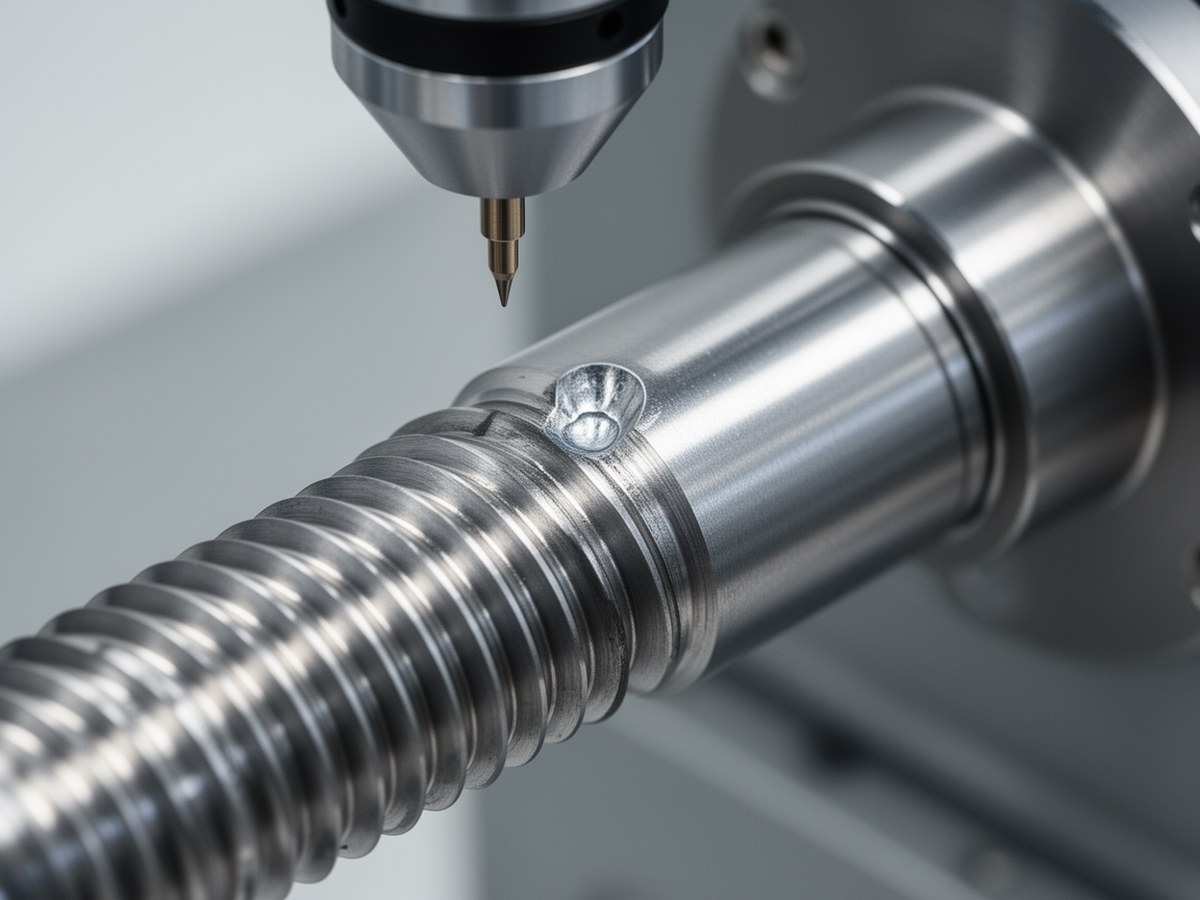

Иллюстрация к разделу с численными критериями приемки и шаблоном карты контроля.
Типовые эксплуатационные отказы и связь с ошибками упрочнения
| Отказ в узле | Частая причина в упрочнении | Что проверить |
|---|---|---|
| Заедание пары винт, гайка | Слишком высокий коэффициент трения покрытия или грубая микрогеометрия | Ra, тип покрытия, совместимость со смазкой |
| Ускоренный износ гайки | Чрезмерная твердость/шероховатость винта, нестабильный профиль | Профиль резьбы, твердость по виткам, контактный след |
| Шум и вибрация | Уход шага, биения, локальные дефекты слоя | Геометрия после упрочнения и финиша |
Риски и ограничения процесса
- Деформации длинных винтов: критичны после высокотемпературных циклов и несимметричного охлаждения.
- Рост шероховатости: возможен после диффузионных и напылительных процессов.
- Хрупкость слоя: риск при переупрочнении и нарушении переходной зоны.
- Адгезия покрытий: зависит от подготовки подложки и чистоты процесса.
- Стоимость брака: определяется потерей геометрии и объемом повторной доводки.
Типовые дефекты и корректирующие меры
| Дефект | Причина | Корректирующая мера |
|---|---|---|
| Пережог | Локальный перегрев | Снизить тепловложение, ввести пирометрический контроль |
| Микротрещины | Избыточная хрупкость слоя | Скорректировать отпуск и охлаждение |
| Недобор глубины | Недостаточное время/активность среды | Скорректировать режим и повторно валидировать |
| Коробление, уход шага | Термические напряжения, слабая оснастка | Симметрировать нагрев, стабилизировать, править |
| Отслоение покрытия | Подготовка поверхности и загрязнение | Усилить очистку/активацию, контролировать подслой |
Типовые технологические маршруты
Серия (пример)
- Черновая мехобработка, резьба с припуском.
- Термообработка сердцевины (при необходимости).
- Основное упрочнение (ТВЧ/азотирование/нитроцементация).
- Финиш: шлифование, выглаживание, при необходимости покрытие винтов.
- Приемка по карте контроля.
Ремонт (пример)
- Дефектация и измерение износа.
- Восстановление геометрии.
- Низкодеформационное упрочнение.
- Антифрикционное или износостойкое покрытие винтов при подтвержденной адгезии.
- Стендовая проверка пары винт, гайка.
Мини-глоссарий
- ШВП, шарико-винтовая передача.
- ТВЧ, токи высокой частоты (индукционный нагрев).
- PVD, физическое осаждение из паровой фазы.
- CVD, химическое осаждение из газовой фазы.
- HVOF/HVAF, высокоскоростное газопламенное/воздушно-топливное напыление.
