В цепной передаче решает не максимальная твердость сама по себе, а сочетание глубины слоя, прочности подложки и стабильной геометрии зуба. На результат сильнее всего влияют фракция и твердость абразива, ударность, скорость и режим смазки.
Коротко главное
- Сравнивайте методы в единой логике: базовое упрочнение, ремонтный слой или финишное покрытие.
- Критерии приемки задавайте до запуска партии: зоны измерений, число точек, порог соответствия и правила браковки.
- Выбор между новой деталью и восстановлением напрямую влияет на риски трещин, деформаций и итоговую экономику.
Все значения ниже приведены как ориентиры для предварительного выбора. Финальные режимы подтверждают на пробной партии для конкретной стали, геометрии и нагрузки.
Износ звездочки и цепи в абразивной среде
Обычно одновременно работают несколько механизмов: микрорезание, пластическая деформация кромки, усталостное выкрашивание и адгезионные задиры при дефиците смазки. Если в режиме есть удары, тонкий твердый слой без несущей подложки часто скалывается раньше расчетного срока.
Методы: что является базой, а что надстройкой
| Метод | Роль | Типовой диапазон | Глубина/толщина | Твердость | Ограничения |
|---|---|---|---|---|---|
| Объемная закалка + отпуск | Самостоятельный базовый | Аустенизация ~780–900 °C | Весь объем | ~45–60 HRC | Риск поводок и хрупкости при перекале |
| Цементация зубьев звездочки + закалка | Самостоятельный базовый | ~900–950 °C | ~0,6–1,8 мм | ~58–63 HRC | Длинный цикл, чувствительность к деформациям |
| Азотирование зубьев звездочки | Самостоятельный базовый для точной геометрии | ~500–560 °C | ~0,2–0,6 мм | ~700–1100 HV | Ограничения при высоких ударных нагрузках |
| ТВЧ закалка зубьев звездочки | Самостоятельный базовый/локальный | Локальная аустенизация + закалка | ~1,0–3,0 мм | ~50–60 HRC | Требуется точная настройка индуктора |
| Лазерная закалка | Самостоятельный локальный | Локальный нагрев, самозакалка | ~0,2–1,0 мм | ~55–66 HRC | Малая глубина, высокая чувствительность к режиму |
| Восстановление звездочек приводных цепей наплавкой | Ремонтный базовый | Дуговая/плазменная/лазерная, по WPS (Welding Procedure Specification, карта режима) | ~1,0–5,0 мм | ~45–62 HRC или карбидная фаза | Риск трещин и отслоений, обязателен НК (неразрушающий контроль) |
| PVD/CVD-покрытия | Финишная надстройка к прочной подложке | PVD ~200–500 °C, CVD выше | ~2–20 мкм | ~1500–3500 HV | Не заменяют глубокий слой в ударно-абразивном режиме |
HRC обычно используют для закаленных слоев миллиметрового уровня. HV применяют для нитридных слоев и покрытий микронного уровня.
Новая деталь и восстановление: мини-алгоритм выбора
- Зафиксировать входные условия: абразив (размер/твердость), удары, скорость, смазка, допуск по биению.
- Выбрать маршрут: для новой детали применяют базовое упрочнение; для изношенной сначала восстанавливают геометрию, затем при необходимости выполняют финишное упрочнение.
- Отсечь неподходящее: по глубине слоя, риску деформации, трещиностойкости и ремонтопригодности.
- Подтвердить решением на партии: контроль твердости по глубине слоя, НК и ресурсный тест.
Подготовка поверхности перед наплавкой и покрытием
До процесса поверхность очищают до металла, удаляют масла и окалину, проводят входной НК и задают шероховатость по техпроцессу. Для чугуна и сложных восстановительных наплавок обязательна предварительная технологическая отработка.
Контроль твердости по глубине слоя и приемка после упрочнения зубьев звездочки
Минимальный шаблон приемки (уточняют в ТУ, то есть технических условиях):
- Контроль не менее чем на 3 зубьях, равномерно по окружности.
- На каждом зубе точки в 3 зонах: вершина, рабочая грань, впадина.
- Профиль твердости: поверхность и точки по глубине (шаг по методике предприятия).
- Критерий соответствия: не менее 90% точек в заданном диапазоне; на критических рабочих гранях 100% точек не ниже минимального порога.
- Металлография: структура слоя и отсутствие недопустимых трещин.
- НК: нет поверхностных трещин и отслоений наплавки/покрытия.
- Геометрия после обработки: шаг, профиль, биение в допуске.
Где измерять твердость по глубине

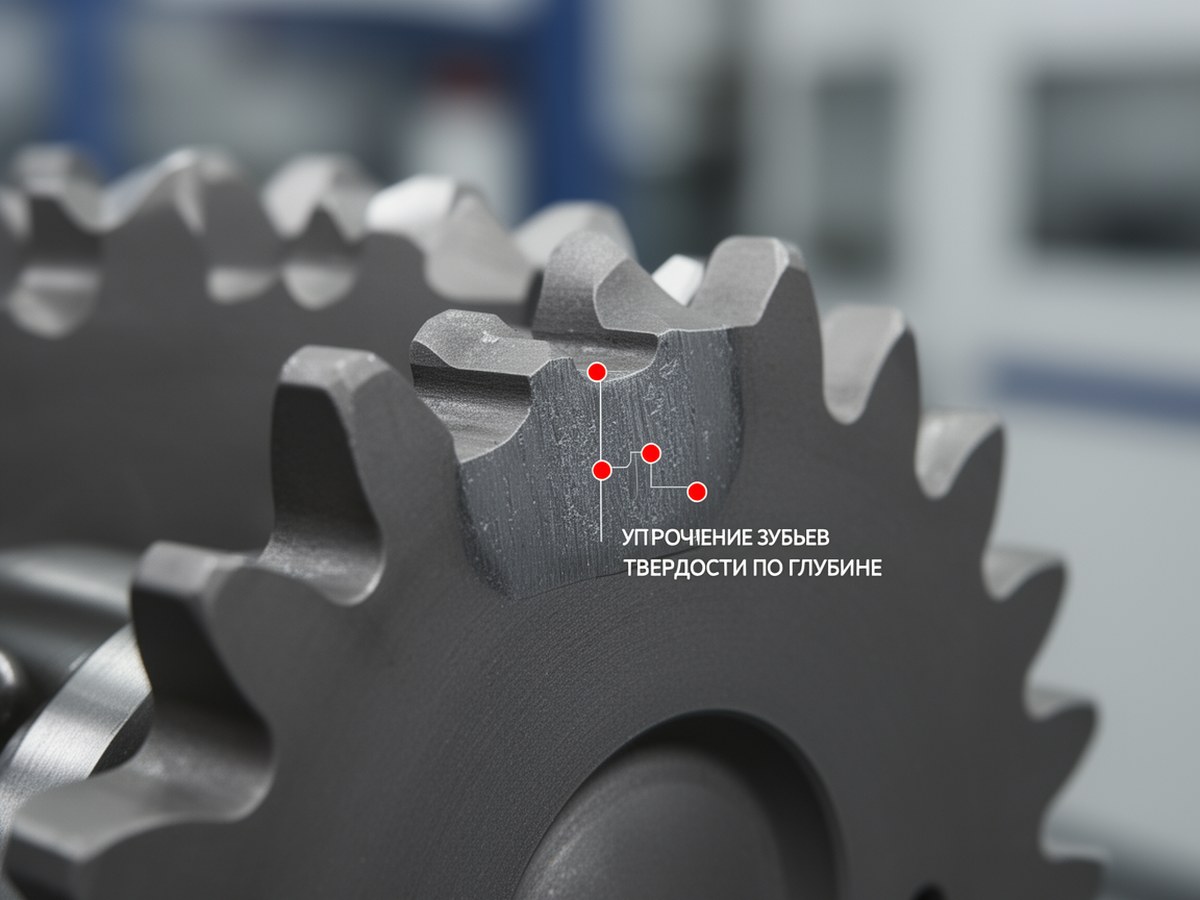

Схема фиксирует единые зоны и точки контроля для приемки.
Типовые отказы и причины
Перекал и хрупкость обычно связаны с завышенным нагревом или ошибкой отпуска. Трещины возникают при высоких термоградиентах, концентраторах и неверном преднагреве. Отслоение наплавки или покрытия чаще всего указывает на слабую подготовку поверхности либо неподходящую подложку. Недобор ресурса типичен, когда тонкое покрытие применили как единственную защиту в ударном режиме.
Экономика внедрения: ресурс, партия, CAPEX/OPEX
Kрес = Tупр / Tбаз
Cуд = Cдет / T
Э = (Cбаз/Tбаз − Cупр/Tупр) × Tупр
Где Kрес, относительный ресурс; Cуд, удельная стоимость ресурса; Э, экономический эффект.
Для малых серий результат часто определяют CAPEX (разовые затраты: оснастка, отладка, переналадка) и OPEX (операционные затраты процесса). В расчет также включают риск брака и стоимость простоя, иначе технология может выглядеть выгодной только на бумаге.
Пример: Tбаз = 1000 ч, Cбаз = 10 000; Tупр = 1900 ч, Cупр = 15 000. Тогда Kрес = 1,9; Cуд(баз) = 10,0 у.е./ч; Cуд(упр) = 7,9 у.е./ч. Экономия подтверждается только при сопоставимом режиме эксплуатации.
