Усталостное разрушение шариков шарико-винтовой пары (ШВП) развивается по цепочке: циклические контактные напряжения, подповерхностные трещины, выкрашивание, рост вибрации и падение точности. Практический смысл диагностики в том, чтобы рано отделить контактную усталость от абразивного, коррозионного и термического повреждения и выбрать корректные меры.
Коротко главное
- Выкрашивание шариков ШВП чаще связано с контактной усталостью, а не только с абразивным износом.
- Состояние ШВП оценивают по динамике показателей: вибрации, температуры, люфта, момента и чистоты смазки.
- Ресурс L10 и L10h используют как расчетный ориентир с поправкой на реальные режимы и уровень загрязнения.
- При переменной работе применяют эквивалентную нагрузку ШВП, а ударные пики рассматривают отдельно.
- Режим EHL и загрязненность смазки напрямую влияют на темп деградации узла.
Что это такое
Шарико-винтовая пара (ШВП) преобразует вращение в поступательное перемещение через циркуляцию шариков между винтом и гайкой.
Контактная усталость ШВП это накопление повреждений в зоне качения при повторных нагрузках. Выкрашивание (spalling) это видимый скол или кратер на дорожке либо шарике как итог роста усталостной трещины. Подповерхностное зарождение трещин происходит ниже поверхности, в области максимальных касательных напряжений.
Механизм отказа: от микротрещин к выкрашиванию
| Стадия | Процесс | Наблюдаемые признаки |
|---|---|---|
| Инкубация | Микропластическая деформация, локальные сдвиги | Обычно без явных дефектов, иногда слабый рост шума |
| Зарождение | Подповерхностные микротрещины и поверхностные инициаторы | Нестабильная вибрация, мелкодисперсные частицы в смазке |
| Стабильный рост | Слияние трещин и выход к поверхности | Рост вибрации, снижение повторяемости позиционирования |
| Финальная стадия | Развитое выкрашивание и ускоренная деградация контакта | Скачок шума, рост люфта, перегрев, риск заклинивания |

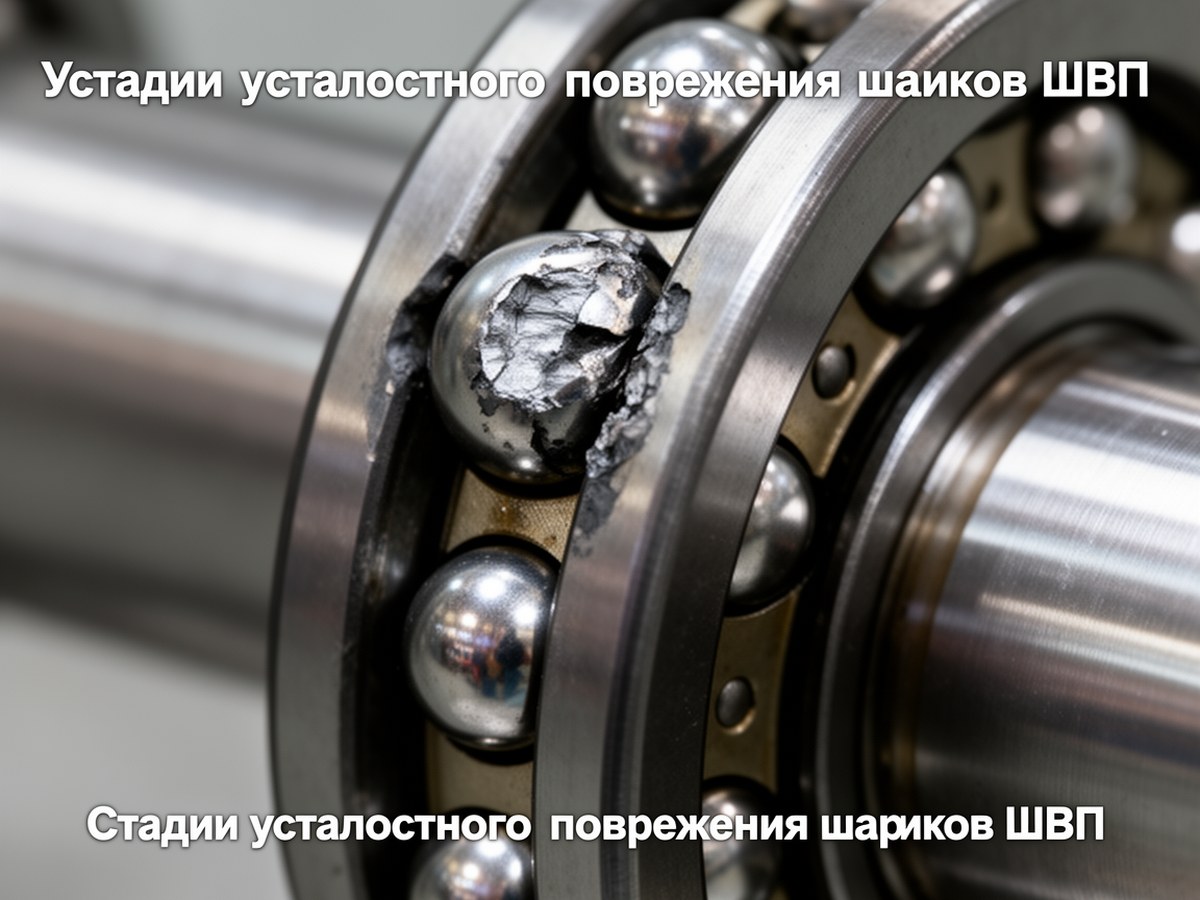

Стадии развития дефекта
Разместить перед таблицей стадий, чтобы упростить сопоставление признаков и процессов.
Как отличить усталость от других повреждений
| Механизм | Типовой дефект | Первая проверка |
|---|---|---|
| Усталостное выкрашивание | Локальные сколы, кратеры | Тренд вибрации, история перегрузок, преднатяг |
| Абразивный износ | Протяженные риски, матирование | Чистота смазки, фильтрация, класс загрязненности |
| Коррозионное повреждение | Раковины с окислением | Влажность, простои, консервация |
| Термоповреждение | Побежалость, прижоги, размягчение слоя | Температура узла, вязкость и подача смазки |
Факторы, ускоряющие разрушение
| Группа факторов | Примеры | Практическое следствие |
|---|---|---|
| Конструктивные | Угол контакта, преднатяг, жесткость опор | Локальные пики напряжений |
| Материаловедческие | Чистота стали, включения, остаточные напряжения | Раннее зарождение трещин |
| Технологические | Термообработка, шлифование, шероховатость | Снижение стойкости контактного слоя |
| Эксплуатационные | Перегрузки, удары, загрязнение, перегрев | Ускоренный рост дефектов |
Часто встречаются два сценария: загрязнение + перегрузка (царапины, концентраторы напряжений, раннее выкрашивание) и перекос монтажа (неравномерная нагрузка, локальный нагрев, потеря преднатяга).
Диагностика ШВП в эксплуатации: пошаговый алгоритм
- Симптомы: шум, вибрация, рост момента и температуры, ухудшение точности.
- Первичные проверки: осевой люфт, состояние смазки, признаки перегрева, загрязнение.
- Инструментальный контроль: на работающем узле выполнить виброанализ и/или акустическую эмиссию; после остановки узла провести визуальный и неразрушающий контроль доступных дорожек и шариков.
- Привязка к режиму: проверить пиковые нагрузки, удары, перекосы, длительные простои.
- Решение: продолжение работы, усиленный мониторинг, ремонт или замена.
| Параметр (к базовой линии) | Наблюдение | Плановый ремонт | Вывод из эксплуатации |
|---|---|---|---|
| Вибросигнал в рабочем диапазоне | рост 20-30% | рост 30-50% в 2-3 замерах | рост >50% или резкий скачок с потерей точности |
| Температура гайки/опор | стабильный рост 5-10 °C | рост 10-15 °C после коррекции смазки | рост >15 °C, потемнение смазки, запах перегрева |
| Осевой люфт | рост до 20% | рост 20-40% | рост >40% или выход за допуск системы |
| Загрязненность смазки (ISO 4406) | ухудшение на 1 код | ухудшение на 2 кода | ухудшение на 3+ кода или крупная ферромагнитная стружка |
| Состояние поверхности | без выкрашивания | единичные очаги без прогресса | подтвержденное прогрессирующее выкрашивание |
Пороговые значения ориентировочные. Их фиксируют для конкретной машины, исходного класса точности и внутреннего регламента контроля.
Оценка ресурса и расчетные модели
Обозначения: C, динамическая грузоподъемность; P, эквивалентная динамическая нагрузка; p, показатель степени (обычно 3 для шариковых контактов); n, частота вращения; EHL, эластогидродинамический режим смазки.
Контактные напряжения по Герцу (качественный ориентир):
σ_H ~ (F · E* / R^2)^(1/3)
Формула показывает масштаб влияния нагрузки и геометрии. Для ШВП точный расчет выполняют по реальному эллиптическому контакту шарик-дорожка с коэффициентами из профильных методик.
Расчет ресурса ШВП L10:
L10 = (C / P)^p
L10h = (10^6 · L10) / (60 · n)
Эквивалентная нагрузка ШВП при переменных режимах:
P_eq = (Σ(P_i^p · N_i) / ΣN_i)^(1/p)
Перегрузка ШВП и ресурс (оценка):
L_rel ≈ (P_nom / P_over)^p
Например, при удвоении нагрузки и p = 3 относительный ресурс падает примерно до 1/8.
Ограничения: модели L10/L10h корректны как статистический ориентир при корректном монтаже, стабильной смазке и без выраженных ударов. При перекосе, граничном трении и загрязнении фактический ресурс может быть существенно ниже.
Нормативная база и границы применимости
- Классификацию повреждений контактов качения обычно сверяют с ISO 15243.
- Базовый подход к ресурсу тел качения по ISO 281 применяют с учетом особенностей ШВП.
- Геометрию, точность и расчетные коэффициенты уточняют по серии ISO 3408, профильным DIN/JIS и методикам производителя конкретного узла.
- Критерии браковки и триггеры мониторинга задают локальным регламентом предприятия с привязкой к допускам машины.
Материалы шариков: сравнение и оговорки
| Класс материала | Типовая твердость | Тенденция по контактной выносливости | Ограничения |
|---|---|---|---|
| Подшипниковые стали стандартной чистоты | около 60-62 HRC | Базовый уровень | Чувствительны к включениям и разбросу термообработки |
| Подшипниковые стали повышенной чистоты | около 62-64 HRC | Обычно выше базового | Преимущество реализуется только при стабильной технологии |
| Высоколегированные стали | около 63-65 HRC | Стабильнее при повышенной температуре | Нужна проверка совместимости с дорожками и смазкой |
| Керамические шарики | высокая эквивалентная твердость | Высокая в чистых режимах | Чувствительны к ударным нагрузкам и дефектам сопряженных поверхностей |
Диапазоны не универсальны. На ресурс влияют марка, чистота металла, режим закалки/отпуска, остаточные напряжения и состояние дорожек винта и гайки.
Пост-ремонтная верификация
- Подтвердить базовые уровни вибрации, температуры и момента на контрольном режиме.
- Проверить осевой люфт, преднатяг и повторяемость позиционирования.
- Проконтролировать чистоту смазки после короткой обкатки и зафиксировать новую базовую линию.
Краткие критерии вывода из эксплуатации
- Подтвержденное прогрессирующее выкрашивание шариков или дорожек.
- Устойчивый рост вибрации и температуры выше порогов при сопоставимой нагрузке.
- Потеря точности и преднатяга за пределами допуска системы.
- Повторяющиеся перегрузки с ускорением негативного тренда.
