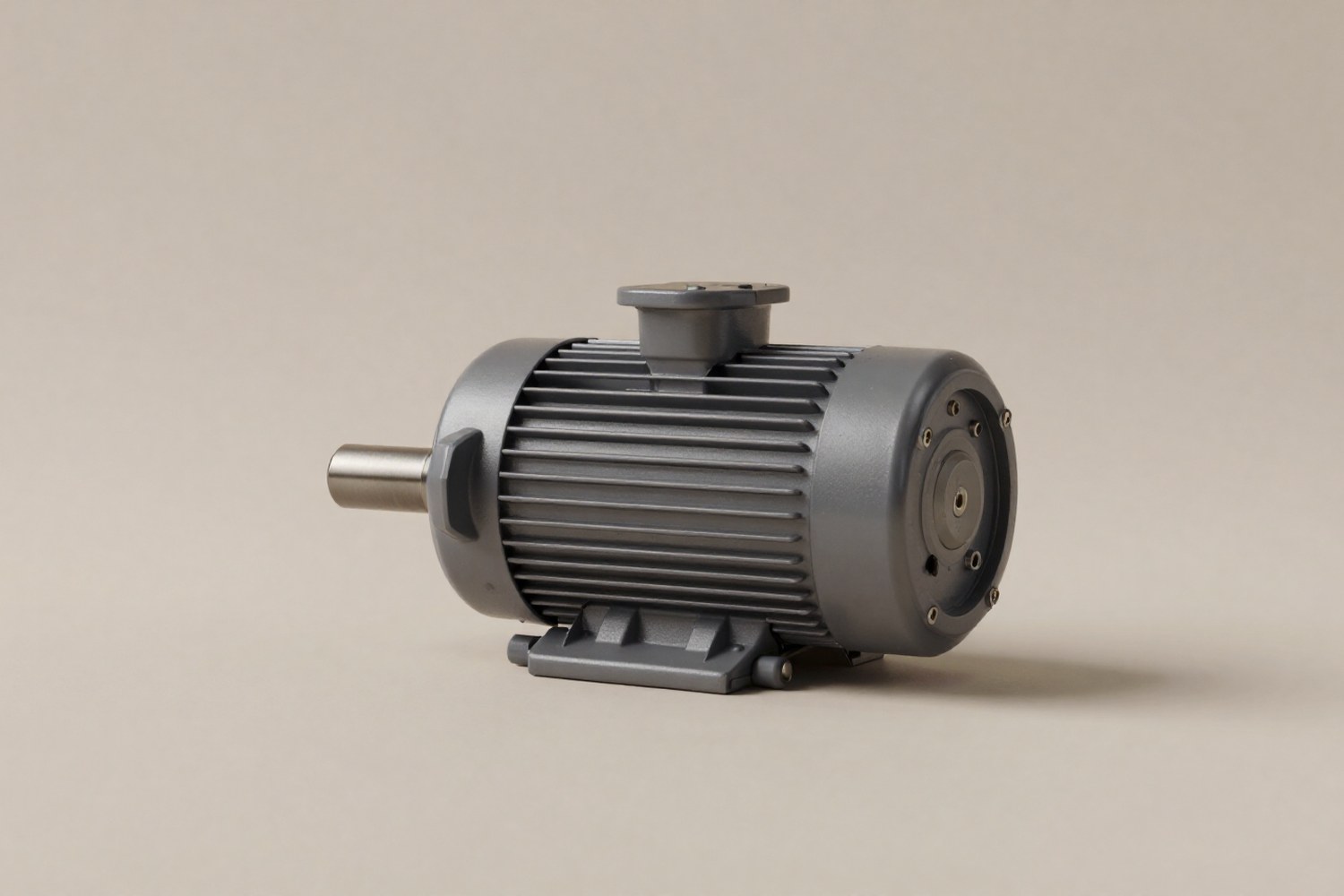

Асинхронный электродвигатель (АД) — это электромеханический преобразователь, в котором скорость вращения ротора не совпадает с синхронной скоростью вращающегося магнитного поля статора. Эта разница, называемая скольжением, является необходимым условием для возникновения электромагнитного момента. Конструкция машины оптимизирована для передачи мощности с минимальными потерями, что достигается за счет использования специализированных материалов и точного расчета геометрических параметров.
Общая конструкция и принцип действия
Основой работы асинхронного двигателя является взаимодействие магнитных полей. При подаче трехфазного напряжения на обмотки статора создается вращающееся магнитное поле. Это поле пересекает проводники обмотки ротора, индуцируя в них электродвижущую силу (ЭДС) и ток. Взаимодействие тока ротора с магнитным полем статора создает вращающий момент, заставляющий вал двигателя вращаться.
Конструктивно двигатель делится на две основные части:
- Статор — неподвижная часть, содержащая магнитопровод и обмотку, создающую магнитное поле.
- Ротор — подвижная часть, установленная на подшипниках, в которой индуцируется ток и создается момент.
Дополнительные элементы конструкции включают вал, подшипниковые щиты, клеммную коробку, вентилятор охлаждения и корпус (станину), обеспечивающий механическую прочность и теплоотвод.
Ключевые параметры взаимодействия:
- Синхронная скорость поля ($n_1$) зависит от частоты сети ($f$) и числа пар полюсов ($p$): $n_1 = 60f/p$ об/мин.
- Фактическая скорость ротора ($n_2$) всегда меньше $n_1$.
- Скольжение ($s$) определяет разницу скоростей и влияет на величину момента.
Статор: конструкция и материалы
Статор является силовой основой двигателя. Он состоит из корпуса, магнитопровода (сердечника) и обмотки. Конструкция статора должна обеспечивать низкие магнитные потери и высокую механическую прочность.
Сердечник статора
Магнитопровод статора набирается из тонких штампованных пластин электротехнической стали. Использование тонких листов (толщиной 0,35–0,5 мм) и их изоляция друг от друга (лаковое покрытие или оксидная пленка) необходимы для уменьшения вихревых токов (токов Фуко), которые вызывают нагрев сердечника и потери энергии.
Пластины прессуются в пакет и фиксируются стяжными шпильками или сваркой по наружному диаметру. В пазах сердечника укладываются фазные обмотки.
Корпус (станина)
Корпус выполняет несущую функцию, защищая внутренние компоненты от внешних воздействий, и служит для крепления двигателя к фундаменту или механизму. Материалы корпуса зависят от мощности и условий эксплуатации:
- Чугун — используется для двигателей малой и средней мощности. Обладает высокой демпфирующей способностью, снижая вибрации и шум.
- Сталь — применяется для крупных двигателей. Позволяет создавать сварные конструкции сложной формы.
- Алюминиевый сплав — используется в двигателях малой мощности для снижения массы. Обладает хорошей теплопроводностью, что улучшает охлаждение.
| Элемент | Материал | Функция | Влияние на характеристики |
|---|---|---|---|
| Сердечник | Электротехническая сталь (2-3% Si) | Направление магнитного потока | Определяет магнитные потери, нагрев и КПД |
| Корпус | Чугун, сталь, алюминий | Защита, монтаж, теплоотвод | Влияет на габариты, вес и тепловой режим |
| Обмотка | Медь (алюминий) | Создание магнитного поля | Определяет мощность, перегрузочную способность |
Ротор: типы и особенности конструкции
Ротор — это вращающаяся часть двигателя, передающая механическую энергию на вал. В зависимости от конструкции обмотки, роторы делятся на два основных типа: короткозамкнутые и фазные.
Короткозамкнутый ротор ("Беличья клетка")
Наиболее распространенный тип, применяемый в подавляющем большинстве промышленных приводов. Конструкция состоит из сердечника из пластин электротехнической стали и обмотки, выполненной в виде залитых алюминием или медью стержней, вставленных в пазы. С торцов стержни замкнуты накоротко кольцами (короткозамыкающими кольцами).
Преимущества короткозамкнутого ротора:
- Простота и надежность конструкции (отсутствие скользящих контактов).
- Низкая стоимость изготовления.
- Высокая механическая прочность.
Для улучшения пусковых характеристик (увеличения пускового момента и снижения пускового тока) пазы ротора могут иметь специальную форму (например, двойную глубокую или с глубокими пазами). Это вызывает эффект вытеснения тока (скин-эффект), увеличивая активное сопротивление ротора при пуске.
Фазный ротор
Используется в двигателях, требующих плавного пуска или регулирования скорости в широком диапазоне. Обмотка фазного ротора аналогична обмотке статора (трехфазная) и соединена по схеме "звезда". Концы обмотки выведены на три контактных кольца, установленных на валу. К кольцам через щетки подключается пусковой или регулировочный реостат.
Введение добавочного сопротивления в цепь ротора позволяет:
- Увеличить пусковой момент.
- Снизить пусковой ток.
- Регулировать скорость вращения вала.
Короткозамкнутый ротор
Конструкция: Стержни, замкнутые кольцами.
Применение: Насосы, вентиляторы, конвейеры, станки.
Особенности: Простота, надежность, фиксированная скорость.
Фазный ротор
Конструкция: Обмотка с выводами на кольца и щетки.
Применение: Краны, лифты, дробилки, тяжелый пуск.
Особенности: Возможность регулирования скорости и момента, сложное обслуживание.
Обмотки: классификация и расчеты
Обмотки статора и ротора — это системы проводников, по которым протекает ток, создающий магнитное поле. От их конструкции зависят электрические и тепловые характеристики двигателя.
Виды укладок обмоток
В зависимости от числа проводников в пазах и распределения катушек, обмотки делятся на:
- Однослойные: В каждом пазу укладывается одна сторона катушки. Просты в изготовлении, но имеют меньший обмоточный коэффициент и используются в двигателях малой мощности.
- Двухслойные: В каждом пазу укладываются две стороны катушек (верхняя и нижняя). Позволяют лучше распределить магнитное поле, снизить гармоники ЭДС и повысить КПД. Применяются в двигателях средней и высокой мощности.
Материалы проводников
Основными материалами для обмоток являются медь и алюминий. Медь обладает более высокой электропроводностью, что снижает омические потери и повышает КПД, но стоит дороже. Алюминий применяется в экономичных сериях двигателей, где допустимо некоторое снижение характеристик ради уменьшения стоимости и массы.
Схемы соединения обмоток статора
Для трехфазных двигателей существуют две основные схемы соединения фазных обмоток: "Звезда" (Y) и "Треугольник" (Δ). Выбор схемы зависит от номинального напряжения двигателя и напряжения питающей сети.
| Параметр | Звезда (Y) | Треугольник (Δ) |
|---|---|---|
| Подключение фаз | Концы фаз соединены в общую точку (нейтраль) | Конец каждой фазы соединен с началом следующей |
| Фазное напряжение ($U_{ф}$) | $U_{сети} / \sqrt{3}$ | $U_{сети}$ |
| Линейный ток ($I_{л}$) | Меньше (в 3 раза по мощности по сравнению с Δ при той же фазной мощности) | Больше |
| Пусковой момент | Ниже (примерно в 3 раза меньше, чем в Δ) | Максимальный |
| Типичное применение | Двигатели 380/660 В (при сети 660 В) или пуск "Звезда-Треугольник" | Двигатели 380/220 В (при сети 380 В) |
При подключении двигателя к сети с напряжением, отличным от номинального, необходимо соблюдать схему, указанную на шильдике. Например, если шильдик указывает "380/660 В, Y/Δ", то при сети 380 В обмотки соединяются в звезду, а при 660 В — в треугольник. Это обеспечивает номинальное напряжение на каждой фазе обмотки (220 В).
Классы изоляции обмоток
Изоляция обмоток определяет термическую стойкость двигателя. Класс изоляции указывает на максимально допустимую температуру нагрева проводников при номинальной нагрузке. Превышение этих температур приводит к деградации изоляции и выходу двигателя из строя.
| Класс | Макс. температура ($T_{max}$), °C | Допустимый нагрев (при $T_{окр}=40°C$), K | Материалы |
|---|---|---|---|
| A | 105 | 60 | Бумага, шелк, хлопок с пропиткой |
| B | 130 | 80 | Слюда, стекло, эпоксидные смолы |
| F | 155 | 105 | Слюда, стекло, полиимид, высококачественные лаки |
| H | 180 | 130 | Силиконовые смолы, слюда, керамика |
Современные промышленные двигатели чаще всего имеют класс изоляции F или H, что позволяет им работать в более жестких тепловых режимах и обеспечивает запас прочности.
Подшипниковые узлы и смазка
Подшипники обеспечивают свободное вращение ротора с минимальным трением. От их качества и правильного подбора зависит уровень шума, вибрации и ресурс двигателя.
Типы подшипников
- Шариковые подшипники качения: Наиболее распространены. Обеспечивают низкий уровень трения и высокую предельную скорость. Применяются в двигателях малой и средней мощности.
- Роликовые подшипники качения: Используются в условиях высоких радиальных нагрузок (например, приводы с ременным или цепным приводом, где есть натяжение).
- Подшипники скольжения: Применяются в крупных высоковольтных двигателях или в специфических условиях (высокие температуры, агрессивные среды). Требуют системы смазки и охлаждения.
Ресурс подшипников рассчитывается по формуле ISO 281, которая учитывает динамическую грузоподъемность, эквивалентную нагрузку и скорость вращения. Для типовых промышленных двигателей нормативный ресурс составляет 20 000–40 000 часов.
Смазка подшипников
Правильная смазка критически важна. Избыток смазки может привести к перегреву из-за повышенного трения, а недостаток — к износу. Интервалы замены зависят от типа смазки и условий эксплуатации (обычно 4 000–8 000 часов для пластичных смазок).
Важно: При работе двигателя в условиях высоких температур или вибраций необходимо использовать смазки с повышенной термостойкостью и адгезией. Замена смазки должна проводиться в соответствии с рекомендациями производителя.
Системы охлаждения (IC)
Тепловыделение — неизбежный процесс в электродвигателе. Потери энергии преобразуются в тепло, которое необходимо отводить для предотвращения перегрева изоляции. Системы охлаждения классифицируются по стандарту IEC 60034-6 (ГОСТ Р МЭК 60034-6) с использованием кода IC (International Cooling).
Код IC состоит из четырех символов:
- Первый символ: Способ отвода тепла от статора (1 — естественная конвекция, 2 — принудительная вентиляция).
- Второй символ: Рабочая среда (1 — воздух, 2 — вода).
- Третий символ: Способ отвода тепла от ротора (аналогично первому).
- Четвертый символ: Рабочая среда для ротора (аналогично второму).
| Код IC | Название | Описание | Применение |
|---|---|---|---|
| IC410 | TENV | Естественное охлаждение через корпус. Вентилятора нет. | Малые двигатели, работающие с перерывами, чистые помещения. |
| IC411 | TEFC | Принудительное охлаждение вентилятором на валу (самовентиляция). Закрытый корпус. | Стандартные промышленные двигатели. |
| IC416 | TEWAC | Принудительное охлаждение независимым вентилятором через теплообменник на корпусе. | Двигатели с частотным регулированием (ЧРП), низкие скорости. |
| IC31W | TEWV | Водяное охлаждение через трубки в корпусе статора. | Крупные двигатели высокой мощности. |
| IC611 | TEWAC | Воздух-воздушный теплообменник. Вентилятор обдувает радиатор. | Агрессивные среды, взрывоопасные зоны. |
Расчет тепловых потерь необходим для подбора системы охлаждения. Тепловые потери ($P_{теп}$) зависят от мощности ($P$) и КПД ($\eta$):
где $P_{теп}$ — тепловые потери, Вт; $P$ — номинальная мощность, Вт; $\eta$ — КПД (в долях единицы). Например, для двигателя 100 кВт с КПД 94% потери составляют 6 кВт, которые должны эффективно отводиться.
Взаимосвязь параметров и эффективность
Конструкция двигателя напрямую влияет на его эксплуатационные характеристики. Ключевым показателем является коэффициент полезного действия (КПД), определяющий отношение полезной механической мощности к потребляемой электрической.
Потери в двигателе делятся на:
- Омические потери в обмотках: Зависят от материала (медь/алюминий) и сечения проводников. Составляют 35-45% от общих потерь.
- Магнитные потери в сердечнике: Потери на гистерезис и вихревые токи. Зависят от качества электротехнической стали и толщины пластин. Составляют 15-25%.
- Механические потери: Трение в подшипниках и вентиляцию. Составляют 5-10%.
- Дополнительные потери: Вызваны высшими гармониками магнитного поля. Составляют 5-15%.
Современные стандарты (IEC 60034-30-1) классифицируют двигатели по классам эффективности IE1 (стандартный) до IE5 (ультра-премиум). Переход на классы IE3 и выше позволяет существенно снизить энергопотребление, особенно при длительной работе.
| Класс | Название | Требование к КПД (пример для 11 кВт) | Экономический эффект |
|---|---|---|---|
| IE1 | Стандартная эффективность | ~89% | Базовый уровень, высокая начальная стоимость |
| IE2 | Высокая эффективность | ~91% | Умеренная экономия энергии |
| IE3 | Премиум эффективность | ~93% | Оптимальный баланс цены и экономии |
| IE4 | Супер-премиум | ~95% | Максимальная экономия, высокая стоимость |
где $P_{вых}$ — выходная механическая мощность, $P_{вх}$ — входная электрическая мощность, $\Sigma P_{пот}$ — суммарные потери.
Скольжение и пусковые характеристики
Скольжение ($s$) — относительная разница между синхронной скоростью поля ($n_1$) и скоростью ротора ($n_2$):
При пуске скольжение равно 100%. В этом режиме ток ротора и статора максимальны. Конструкция ротора (например, двойная беличья клетка) позволяет увеличить активное сопротивление ротора при пуске, что повышает пусковой момент и снижает пусковой ток. По мере разгона скольжение уменьшается, достигая 1-3% в номинальном режиме для стандартных двигателей.
Примечание: При выборе двигателя для привода с тяжелым пуском (например, дробилки, центрифуги) необходимо обращать внимание на соотношение пускового момента к номинальному ($M_{пуск}/M_{ном}$). Для стандартных двигателей оно составляет 2.0–2.2, для двигателей с повышенным пусковым моментом — 2.5–3.0.
Заключение
Понимание устройства асинхронного электродвигателя — от материалов сердечника до схем соединения обмоток и систем охлаждения — является фундаментом для грамотной эксплуатации промышленного оборудования. Правильный выбор параметров, соответствующих условиям эксплуатации, обеспечивает максимальный КПД, долгий срок службы и безопасность привода.
