Валы с внутренними каналами охлаждения используют там, где тепло нужно отводить непосредственно из тела вращающейся детали: в прокатном, полиграфическом, бумагоделательном, экструзионном, энергетическом и другом оборудовании. Охлаждающая среда проходит через внутренние каналы, снижает температуру стенок, уменьшает термодеформации и помогает стабилизировать рабочий процесс.
- Охлаждаемый вал проектируют как тепловую, прочностную и гидравлическую систему одновременно.
- Полый вал и вал с каналами охлаждения не являются полными синонимами: канал должен обеспечивать заданный расход, герметичность и теплоотвод.
- На раннем этапе проверяют не только эффективность охлаждения, но и ослабление сечения, потери давления, риск засорения и возможность контроля внутренних полостей.

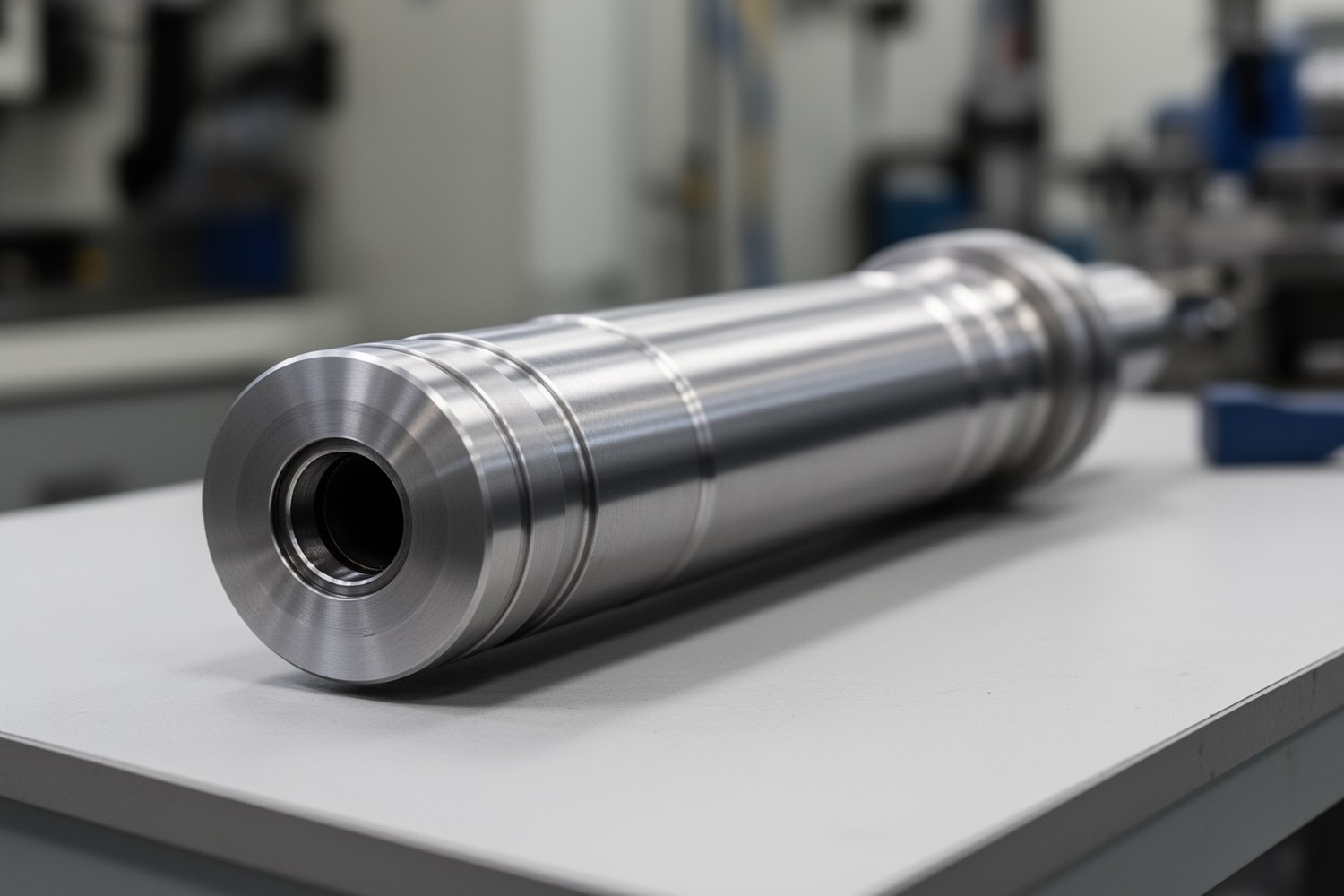

Что такое вал с внутренними каналами охлаждения
Вал с внутренним охлаждением имеет один или несколько каналов, по которым циркулирует вода, водно-гликолевая смесь, масло, воздух или другой теплоноситель. Каналы могут проходить вдоль оси, формировать коаксиальный контур с подающей трубкой, распределяться по радиальным ветвям или охлаждать отдельные зоны.
Такая конструкция отводит тепло из зоны нагрузки, стабилизирует температуру, снижает температурные градиенты и повышает ресурс узла. При этом внутренние каналы охлаждения улучшают тепловой режим и одновременно усложняют механику вала: уменьшают площадь несущего сечения, создают концентраторы напряжений и повышают требования к балансировке.
Когда внутреннее охлаждение оправдано
Внутреннее охлаждение применяют не для всякого нагретого вала. Оно оправдано, когда тепловая нагрузка влияет на точность, ресурс или безопасность работы, а внешнее охлаждение не даёт нужного результата.
Признаки необходимости
- быстрый рост температуры рабочей поверхности;
- недопустимый прогиб из-за температурного градиента;
- потеря стабильности зазоров, прижима или натяжения;
- локальный перегрев под подшипниками, муфтами или рабочими зонами;
- невозможность увеличить наружный обдув или охлаждение корпуса.
Когда решение сомнительно
- тепловая нагрузка мала и снимается внешним теплообменом;
- вал работает на высоких скоростях, а каналы нарушают балансировку;
- сечение уже близко к пределу по прочности или жёсткости;
- невозможно обеспечить чистоту охлаждающей среды;
- нет доступа для контроля герметичности и состояния каналов.
Исходные данные для проектирования
Проектирование валов с внутренними каналами охлаждения начинается с набора исходных данных. Ошибка на этом этапе часто приводит к неверному диаметру канала, завышенному расходу или недостаточному запасу прочности.
- механические нагрузки: крутящий момент, изгиб, осевые силы, контактные нагрузки;
- тепловой поток или тепловыделение по зонам;
- допустимая температура поверхности, подшипниковых шеек и внутренних стенок;
- скорость вращения, требования к балансировке и критическим скоростям;
- тип охлаждающей среды, доступный расход, давление и температура на входе;
- материал вала, термообработка, покрытия, требования к коррозионной стойкости;
- допустимые габариты, минимальные толщины стенок, ресурс и режимы пуска-остановки;
- технология изготовления и доступные методы контроля внутренних каналов.
Схемы внутренних каналов
Схему канала выбирают по распределению тепловой нагрузки, длине вала, допустимому гидравлическому сопротивлению и требованиям к прочности. Чем сложнее контур, тем равномернее может быть теплоотвод, но вместе с этим усложняются изготовление, очистка и контроль.
| Схема | Где применима | Плюсы | Ограничения |
|---|---|---|---|
| Осевой канал | Умеренная тепловая нагрузка, простая геометрия, подвод через торец | Простое глубокое сверление, хорошая соосность, сравнительно низкое сопротивление | Ограниченная равномерность охлаждения по радиусу, ослабление центрального сечения |
| Коаксиальный контур с подающей трубкой | Длинные валы, подача и отвод через один торец | Удобное подключение через ротационное соединение, управляемый путь потока | Требуется точная сборка внутренней трубки, контроль зазора и учёт температурного расширения |
| Спиральный канал | Валы с высокой тепловой нагрузкой по длине | Большая площадь теплообмена, более равномерный теплоотвод | Высокое гидравлическое сопротивление, сложность изготовления и очистки |
| Радиальные каналы | Локальные зоны нагрева, распределение потока от центрального канала | Можно охлаждать отдельные участки ближе к поверхности | Риск дисбаланса и концентрации напряжений у пересечений каналов |
| Сегментный или зональный контур | Разные тепловые зоны, повышенные требования к управлению температурой | Раздельное регулирование и диагностика контуров | Сложная герметизация, больше соединений и потенциальных утечек |
Увеличение диаметра канала обычно снижает гидравлическое сопротивление и повышает возможный расход, но уменьшает несущую площадь сечения. Для вращающегося вала это влияет не только на прочность, но и на жёсткость, критическую скорость вала и балансировку.

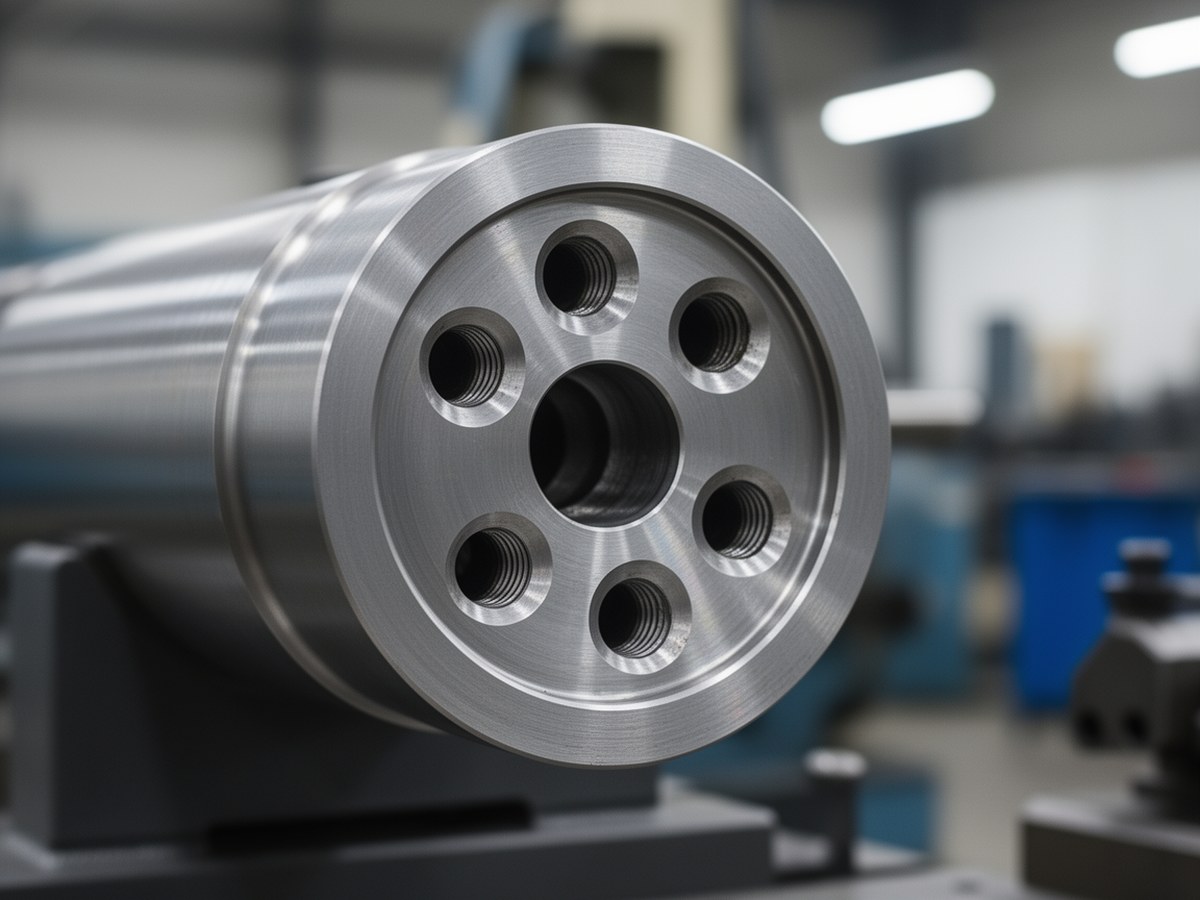

Геометрия внутренних каналов
Изображение уместно рядом с разделом, где сравниваются варианты каналов и ограничения по прочности.
Подключение охлаждающей среды
Подвод и отвод теплоносителя обычно выполняют через торцы вала. Для вращающихся узлов применяют ротационное соединение или поворотную муфту с уплотнениями, рассчитанными на рабочее давление, температуру, скорость вращения и химический состав среды.
В коаксиальной схеме внутренняя трубка должна сохранять положение при вибрации и температурном расширении. Если трубка зажата без компенсации, возможны деформация, трение о стенку канала, нарушение расхода и появление частиц износа в контуре.
Расчёт теплоотвода и гидравлического сопротивления
Расчётная модель должна описывать путь тепла: от внешней нагретой поверхности через тело вала к стенке канала и далее в охлаждающую среду. Для предварительной оценки используют упрощённые зависимости, а для ответственных узлов выполняют сопряжённый тепловой и гидравлический анализ.
Конвективный теплообмен в канале
Q = h · A · (Tw − Tf)
где Q: тепловой поток, h: коэффициент теплоотдачи, A: площадь теплообмена, Tw: температура стенки канала, Tf: температура охлаждающей среды. Формула применима для оценки теплоотдачи на участке с известной средней температурой стенки и потока.
Число Рейнольдса для режима течения
Re = ρ · v · Dh / μ
ρ: плотность среды, v: средняя скорость потока, Dh: гидравлический диаметр, μ: динамическая вязкость. По Re оценивают, является ли течение ламинарным, переходным или турбулентным.
Связь числа Нуссельта и коэффициента теплоотдачи
h = Nu · λf / Dh
Nu выбирают по корреляции для конкретного режима течения и геометрии канала, λf: теплопроводность охлаждающей среды. Для спиральных, шероховатых и пересекающихся каналов стандартные корреляции требуют осторожной проверки.
Потери давления
ΔP = f · (L / Dh) · (ρv² / 2) + Σζ · (ρv² / 2)
f: коэффициент гидравлического трения по длине канала, Σζ: сумма коэффициентов местных сопротивлений на входах, поворотах, сужениях и выходах. При малых диаметрах каналов и высокой вязкости теплоносителя потери давления могут стать главным ограничением конструкции.
Эти зависимости подходят для предварительного выбора диаметра, расхода и перепада давления. Если канал имеет сложную 3D-геометрию, резкие повороты, переменное сечение, турбулизаторы или локальное кипение, расчёт уточняют CFD-моделированием и испытаниями.
Прочность, жёсткость и динамика вала
Прочностной расчёт охлаждаемого вала выполняют по ослабленному сечению. Проверяют статическую прочность, усталость, прогиб, крутильную жёсткость, термические напряжения и критические скорости. Особое внимание уделяют пересечениям каналов, резким переходам, торцевым заглушкам и зонам подвода охлаждающей среды.
Эквивалентная оценка напряжений
σэкв = √(σизг² + 3τкр²)
σизг: напряжение от изгиба, τкр: касательное напряжение от кручения. Эта формула служит предварительной оценкой для простых случаев. Для валов со сложными каналами расчётные моменты сопротивления берут по фактической 3D-геометрии, а концентрации напряжений уточняют FEM-расчётом или экспериментальной проверкой.
При высокой скорости вращения дополнительно проверяют дисбаланс от несимметричных каналов, влияние внутренних полостей на собственные частоты и устойчивость подшипникового узла. После изготовления балансировка обязательна, потому что даже небольшое смещение канала или неодинаковая толщина стенки могут изменить распределение массы.
Материалы и охлаждающие среды
Материал вала выбирают по сочетанию прочности, теплопроводности, усталостной стойкости, коррозионной стойкости и технологичности. Охлаждающая среда должна быть совместима с материалом вала, уплотнениями, ротационными соединениями и режимом эксплуатации.
| Среда | Преимущества | Ограничения | Типичные замечания |
|---|---|---|---|
| Вода | Высокая теплоёмкость и теплопроводность | Коррозия, накипь, риск замерзания | Нужны фильтрация теплоносителя, контроль pH и защита от отложений |
| Водно-гликолевая смесь | Работа при пониженных температурах, антикоррозионные присадки | Ниже теплоотвод по сравнению с водой, выше вязкость | Важно учитывать концентрацию и старение присадок |
| Масло | Совместимость с рядом механических узлов, широкий температурный диапазон | Низкая теплопроводность, повышенные потери давления | Подходит, когда вода нежелательна по коррозии или безопасности |
| Воздух или газ | Нет риска протечек жидкости и замерзания | Низкая теплоёмкость, нужен высокий расход | Применим при умеренном тепловыделении или специальных условиях |
Качество охлаждающей среды особенно важно для малых диаметров, спиральных каналов и контуров с поворотами. На практике задают тонкость фильтрации, допустимую жёсткость воды, содержание механических частиц, ингибиторы коррозии и регламент промывки.
| Материал | Когда рассматривать | Что проверить |
|---|---|---|
| Конструкционные и легированные стали | Большинство нагруженных валов общего назначения | Усталость, термообработка, коррозия при водном охлаждении |
| Коррозионностойкие стали | Вода, агрессивные среды, повышенные требования к чистоте контура | Теплопроводность ниже, чем у многих конструкционных сталей |
| Высокопрочные стали | Компактные и высоконагруженные валы | Чувствительность к концентраторам, качество обработки каналов |
| Бронзы и специальные сплавы | Особые требования к теплоотводу, трению или коррозионной стойкости | Прочность, масса, стоимость и совместимость с сопряжёнными деталями |
Для защиты внутренних каналов используют полирование, пассивацию, химическое никелирование, хромирование или совместимые антикоррозионные покрытия. Выбор обработки должен учитывать не только коррозию, но и риск отслаивания покрытия и загрязнения контура.
Изготовление внутренних каналов
Самый распространённый способ получения прямых осевых каналов: глубокое сверление. Оно требует контроля увода инструмента, качества поверхности, соосности и удаления стружки. Для сложных контуров используют сборные конструкции, втулки, сварку, пайку, заглушки или вставные трубки.
Аддитивные технологии позволяют получать спиральные и зональные каналы сложной формы, но их применение ограничивают шероховатость внутренних поверхностей, трудность очистки порошка, контроль закрытых полостей, повторяемость размеров и подтверждение усталостной прочности. Для ответственных валов одной возможности напечатать канал недостаточно: нужна проверяемая технология контроля и испытаний.
Турбулизаторы, резкие повороты и малые проходные сечения могут повысить коэффициент теплоотдачи, но одновременно увеличивают потери давления и риск засорения. Для производственного оборудования часто важнее стабильный чистый поток, чем максимальная локальная теплоотдача.
Контроль качества и испытания
Внутренние каналы сложно оценить после сборки, поэтому контроль закладывают в технологию заранее. Проверяют не только герметичность охлаждающего контура, но и геометрию, чистоту, отсутствие заусенцев, качество заглушек и влияние каналов на балансировку.
| Контроль | Что выявляет | Когда применять |
|---|---|---|
| Эндоскопия | Заусенцы, загрязнения, коррозию, дефекты поверхности | После сверления, промывки и перед сборкой |
| Гидроиспытания | Прочность и герметичность контура под давлением | После изготовления каналов и установки заглушек |
| Контроль герметичности | Малые утечки через соединения, пайку, сварку или трещины | Для жидкостных контуров и ответственных валов |
| Ультразвуковой контроль | Внутренние дефекты материала, трещины, расслоения | Для поковок, сварных и высоконагруженных деталей |
| Проверка геометрии | Увод канала, неравномерную толщину стенки, нарушение соосности | После механической обработки и перед балансировкой |
| Динамическая балансировка | Дисбаланс от каналов, заглушек и несимметричных полостей | После полного изготовления вала |
Эксплуатационный контроль
В работе контролируют расход, температуру на входе и выходе, перепад давления, состояние фильтров и признаки утечек. Рост перепада давления при прежнем расходе обычно указывает на загрязнение или заужение канала. Падение перепада при ухудшении охлаждения может говорить об утечке, обходном потоке или нарушении работы поворотной муфты.
Типичные отказы и профилактика
Отказы охлаждаемых валов часто связаны не с недостаточным расчётным теплоотводом, а с эксплуатационными факторами: загрязнением среды, кавитацией, коррозией, ошибками сборки или потерей балансировки.
| Дефект | Причина | Профилактика и диагностика |
|---|---|---|
| Засорение каналов | Окалина, продукты коррозии, отложения, слабая фильтрация | Фильтры, промывка, контроль расхода и перепада давления |
| Кавитация | Низкое давление на входе, резкие сужения, высокая скорость потока | Плавные переходы, проверка давления, исключение локальных разрежений |
| Коррозия и эрозия | Несовместимость среды и материала, высокая скорость, абразивные частицы | Подбор материала, ингибиторы, контроль химии среды и чистоты |
| Утечки | Дефекты заглушек, сварки, пайки, ротационных соединений | Гидроиспытания, контроль герметичности, регламент обслуживания уплотнений |
| Термоусталость | Частые пуски-остановки, большие температурные градиенты | Ограничение скорости нагрева и охлаждения, расчёт циклической прочности |
| Дисбаланс | Несимметричные каналы, увод сверления, загрязнение полостей | Контроль геометрии, очистка, балансировка в сборе |
| Локальный перегрев | Неравномерный расход, воздушная пробка, отложения, ошибка схемы каналов | Контроль температуры по зонам, промывка, проверка распределения потока |
Краткий порядок проектирования
- Собрать исходные данные по нагрузкам, тепловому потоку, температурным пределам, скорости вращения и ресурсу.
- Построить предварительную тепловую модель и определить требуемый теплоотвод.
- Выбрать схему внутренних каналов охлаждения с учётом зоны нагрева и способа подвода среды.
- Проверить режим течения, коэффициент теплоотдачи, расход и потери давления.
- Выполнить прочностной расчёт ослабленного сечения, оценить усталость, прогиб и термические напряжения.
- Проверить динамику ротора, критические скорости и требования к балансировке.
- Выбрать материал, охлаждающую среду, покрытия и требования к чистоте контура.
- Согласовать технологию изготовления каналов и доступные методы контроля.
- Назначить испытания: герметичность, гидроиспытание, эндоскопию, УЗК при необходимости и балансировку.
Хорошая конструкция охлаждаемого вала не сводится к максимальному диаметру канала или максимальному расходу. Надёжный результат получается при балансе между теплоотводом, прочностью, гидравлическим сопротивлением, технологичностью и контролируемостью внутреннего контура.
