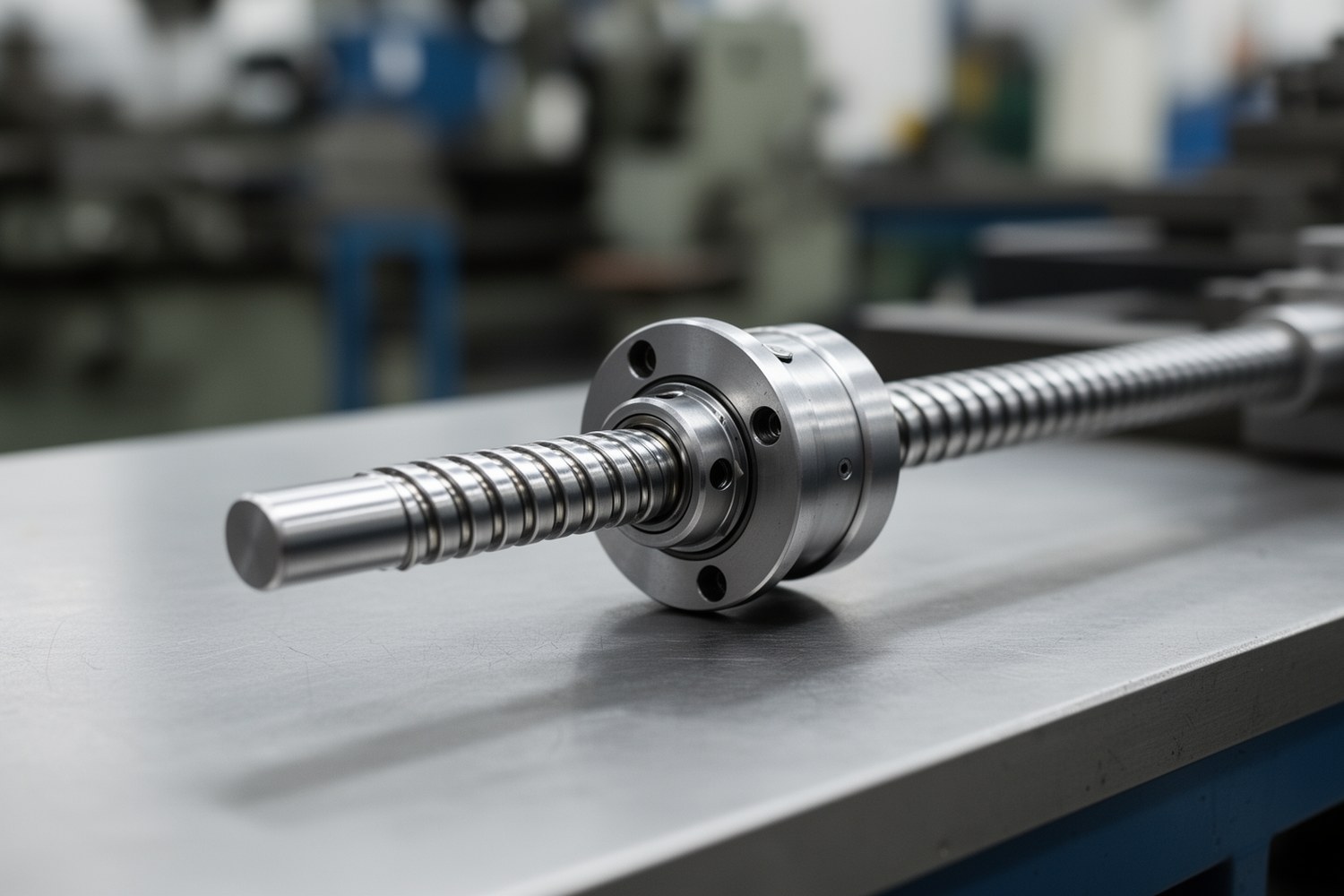

Шарико-винтовая передача (ШВП) преобразует вращение в линейное перемещение через тела качения, поэтому работает с высоким КПД и малым люфтом. В инженерной практике термин «варианты исполнения шарико-винтовых передач» означает не один признак, а набор конструктивных решений, которые подбираются под режим работы оси.
- Исполнение ШВП — это сочетание конструкции винта, гайки, схемы рециркуляции шариков и компоновки привода.
- Класс точности ШВП, преднатяг ШВП, шаг и диаметр являются отдельными параметрами выбора, а не «типом ШВП».
- При подборе учитывают компромисс: люфт и жесткость против трения, нагрева, шума, ресурса и цены.
Что такое ШВП и что считается вариантом исполнения
Шарико-винтовая передача (шарико-винтовая пара) состоит из винта с профилированной дорожкой качения, гайки, комплекта шариков и канала их возврата. Шарики катятся между дорожками винта и гайки, поэтому трение скольжения заменяется трением качения.
В контексте темы «варианты исполнения» важно разделять конструктивное исполнение узла и эксплуатационные настройки. Например, фланцевая или цилиндрическая гайка — это конструкция, а преднатяг или класс точности — параметры настройки и качества.
Устройство ШВП: базовые элементы
Минимальный состав узла: винт, гайка, шарики, рециркуляция, уплотнения, смазка и опоры концов винта. От геометрии дорожек и точности изготовления зависят контактные напряжения, плавность хода и долговечность.
Типовые диапазоны в статье ориентировочные. Конкретные предельные скорости, нагрузка и ресурс зависят от серии, длины винта, схемы опор и условий смазки.
Классификация вариантов исполнения ШВП
| Ось классификации | Варианты исполнения | Практический эффект |
|---|---|---|
| Способ изготовления винта | Катаный, шлифованный | Катаный и шлифованный винт различаются по стоимости и точности: катаный обычно дешевле и менее точен; шлифованный обычно точнее и стабильнее по шагу |
| Резьба винта | Однозаходная, многозаходная | Многозаходная резьба дает больший ход за оборот при том же диаметре |
| Форма и крепление гайки | Цилиндрическая, фланцевая | Влияет на монтаж, габарит и жесткость узла в корпусе |
| Конфигурация гайки | Одинарная, двойная | Двойная гайка чаще применяется для преднатяга и снижения люфта |
| Рециркуляция шариков | Внутренняя, внешняя | Компромисс между компактностью, шумом, скоростью и обслуживаемостью |
| Компоновка привода | Вращающийся винт, вращающаяся гайка | Выбор по длине оси, критической скорости винта и инерции вращающихся частей |
| Направление резьбы | Правая, левая | Определяет направление перемещения при заданном направлении вращения |

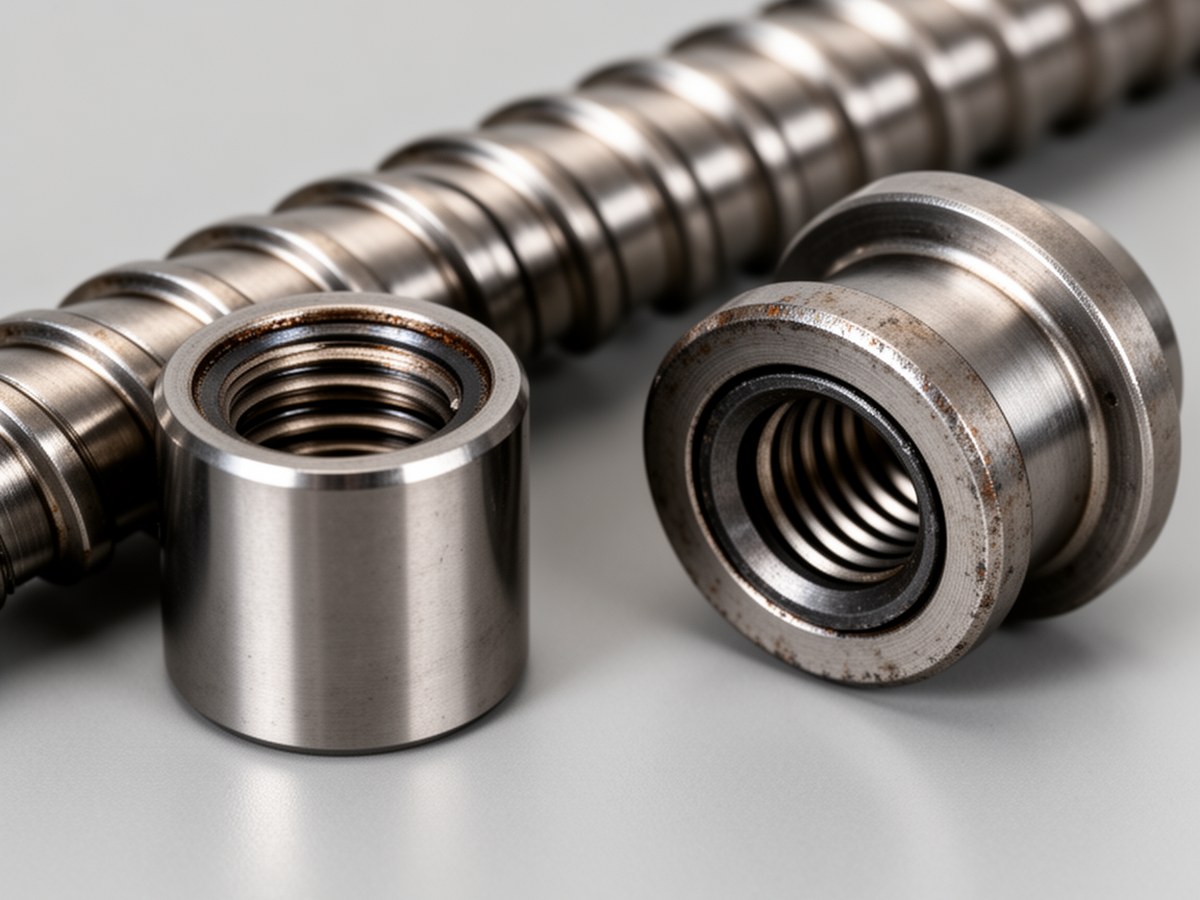

Типы гаек и конструктивные отличия
Фото удобно ставить перед таблицей классификации, чтобы визуально разделить конструктивные признаки.
Ключевые параметры выбора: независимые и взаимосвязанные
Шаг винта, мм/об
Определяет линейное перемещение за один оборот. Больший шаг дает более высокую подачу при тех же оборотах, но обычно снижает механический выигрыш по силе.
Номинальный диаметр, мм
Влияет на грузоподъемность, жесткость и допустимую частоту вращения. При увеличении диаметра растут масса и момент инерции.
Класс точности ШВП
Характеризует погрешность хода и повторяемость. Термины классов точности обычно привязывают к ISO 3408; конкретные обозначения уточняют по документации серии.
Преднатяг ШВП
Снижает люфт и повышает осевую жесткость, но увеличивает трение, нагрев и чувствительность к несоосности.
| Тип преднатяга | Люфт | Жесткость | Трение и нагрев | Ресурс | Где применяют |
|---|---|---|---|---|---|
| Без преднатяга | Выше | Ниже | Минимальные | Максимальный при чистых условиях | Транспортные и вспомогательные оси |
| Легкий преднатяг | Малый | Средняя | Умеренные | Хороший компромисс | Общая автоматизация, средняя точность |
| Средний/высокий преднатяг | Минимальный | Высокая | Повышенные | Снижается при перегреве и загрязнении | Точные и реверсивные оси, ЧПУ |
Инженерные зависимости и базовые расчеты
1) Подача через шаг и обороты:v = n · p / 60
где v — линейная скорость, мм/с; n — об/мин; p — шаг, мм/об.
2) Оценка осевой силы по моменту:F ≈ (2π · M · η) / p
где F — Н; M — Н·м; η — КПД; p — м/об. Для p в мм/об нужен перевод в метры.
3) Обзорная оценка ресурса:L10 = (C / F)^3 · 10^6
где L10 — ресурс в оборотах; C — динамическая грузоподъемность (Н); F — эквивалентная осевая нагрузка (Н). Линейный ресурс: Llin = L10 · p.
Важно: формула дана в обзорном виде и корректна только при расчете эквивалентной нагрузки по рабочему циклу (нагрузки, доли времени, реверсы, ускорения), а также с учетом условий эксплуатации.
Компромиссы при выборе
Точность и жесткость
Более высокий класс точности и преднатяг уменьшают люфт и повышают повторяемость, но увеличивают цену и чувствительность к монтажу.
Скорость и нагрев
Большой шаг и высокие обороты повышают подачу, но растут шум, температура и требования к балансировке.
КПД и ресурс
ШВП эффективна, но ресурс снижается при загрязнении, недостатке смазки и чрезмерном преднатяге.
Стоимость владения
Низкая стартовая цена не всегда означает низкую стоимость цикла жизни. Учитывают замену, простой и деградацию точности.
Рекомендации для типовых применений
| Сценарий (ориентировочно) | Типичный приоритет | Рекомендованный подход | Ориентиры параметров (ориентировочно) |
|---|---|---|---|
| Оси станков ЧПУ | Повторяемость, малая обратная погрешность | Шлифованный винт, легкий или средний преднатяг, жесткая опора | Шаг чаще 5–20 мм/об, повышенный класс точности |
| Промышленная автоматизация | Надежность и стоимость | Катаный или шлифованный по задаче, умеренный преднатяг, защита от пыли | Шаг 5–25 мм/об, средние скорости и циклы |
| Силовые оси (прессы, зажимы) | Осевое усилие, удержание нагрузки | Меньший шаг для механического выигрыша, проверка момента и теплового режима | Нагрузка в кН, скорость обычно ниже, диаметр выше |
| Длинные быстрые оси | Высокая подача при длинном ходе | Рассмотреть компоновку с вращающейся гайкой для обхода ограничений по критической скорости винта | Контроль вибраций, балансировки и опор |
Ограничения: критическая скорость и устойчивость длинного винта
Для длинных осей проверяют два независимых ограничения: критическую скорость винта (риск резонансных вибраций) и устойчивость при сжатии (риск потери устойчивости/изгиба).
- Критическая скорость винта. При приближении рабочих оборотов к критическим растут вибрации, шум и погрешность позиционирования.
- Устойчивость при сжатии. Для вертикальных и силовых осей дополнительно проверяют запас по потере устойчивости длинного винта.
- Практическое правило. Если требуемая подача требует высоких оборотов на длинном ходе, часто переходят к схеме с вращающейся гайкой.
Выбор шага и диаметра: практическая логика
| Условие задачи (ориентировочно) | Что делать с шагом | Что делать с диаметром | Комментарий |
|---|---|---|---|
| Нужна высокая подача | Увеличивать шаг | Проверять критическую скорость винта и крутильную жесткость | Слишком большой шаг может снизить силовой запас |
| Нужно большое усилие | Уменьшать шаг | Увеличивать диаметр при росте нагрузки | Проверять момент двигателя и КПД передачи |
| Длинный винт | Подбирать шаг после проверки оборотов | Часто увеличивать диаметр или менять компоновку | Риск выхода на критическую скорость |
| Точностная ось с реверсами | Средний шаг | Диаметр по жесткости и нагрузке | Преднатяг и соосность важнее максимальной скорости |
Ограничения, монтаж и типовые ошибки
Даже правильно выбранная конфигурация ШВП теряет преимущества при ошибках интеграции.
- Несоосность опор и посадок. Вызывает локальные перегрузки дорожек, рост шума и ускоренный износ.
- Неверный преднатяг. Слишком малый оставляет люфт; слишком большой перегревает узел и снижает ресурс.
- Загрязнение. Абразив в зоне контакта резко уменьшает срок службы, нужны уплотнения и чистая смазка.
- Неподходящая смазка. Ошибка по вязкости и интервалам обслуживания повышает трение и температуру.
- Превышение критической скорости винта. Появляются вибрации, ухудшается точность, растет риск аварийного износа.
Перед финальным выбором обычно проверяют: требуемую подачу и ускорение, эквивалентную нагрузку по циклу, тепловой режим, жесткость опор, ресурс по L10 и условия среды. Такой порядок снижает риск замены ШВП на этапе пусконаладки.
