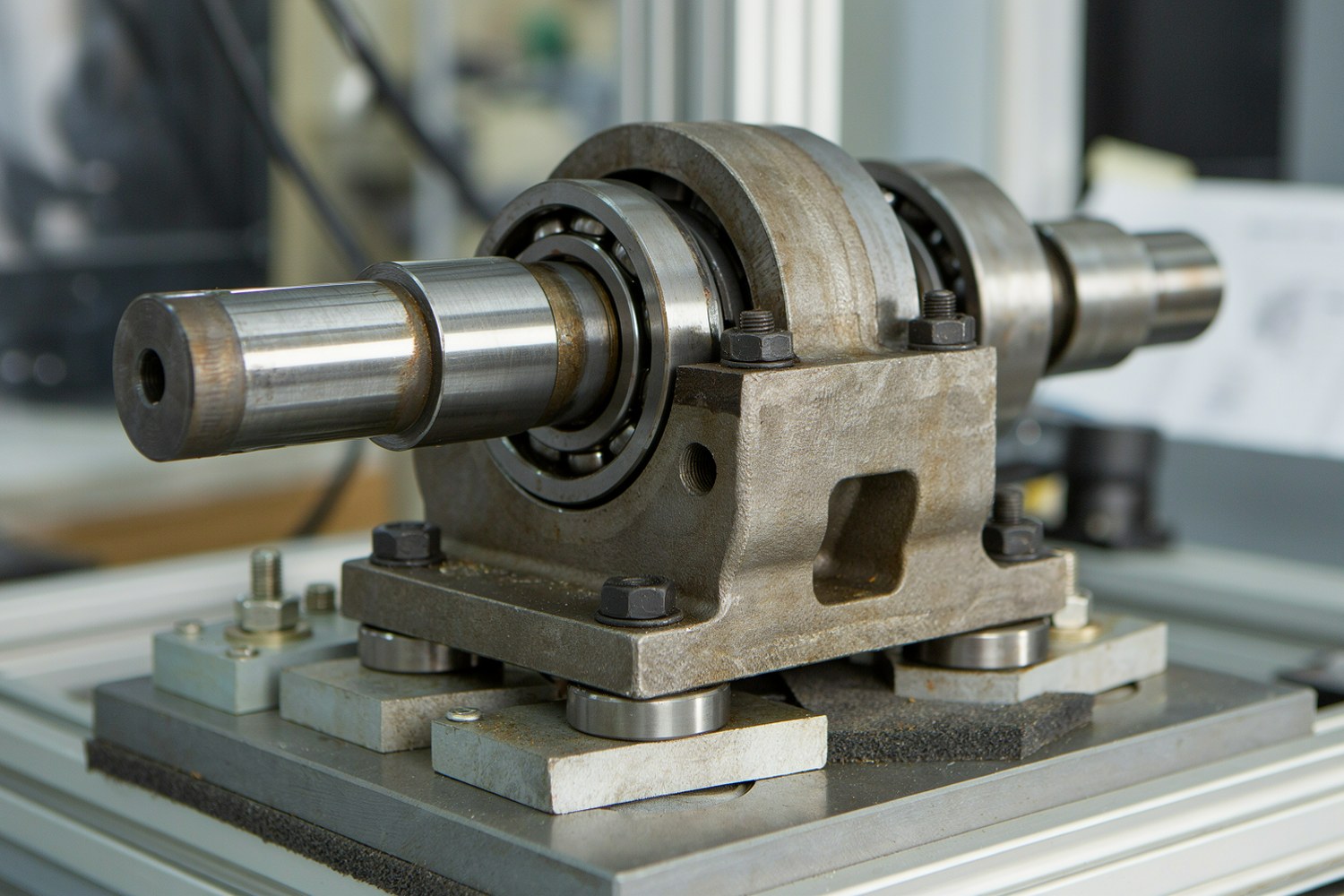

Виброакустические характеристики подшипниковых узлов зависят от взаимодействия ротора, подшипника и корпуса. Корпус передаёт реакции от подшипника на несущую конструкцию и поглощает энергию высокочастотных колебаний. Ошибка в выборе материала или геометрии корпуса усиливает шум и ускоряет износ.
Физика виброакустических процессов в подшипниковых узлах
Источники возбуждения делятся на три категории. Каждый тип воздействует на корпус по-разному:
- Структурная вибрация приходит от смежных узлов машины, зубчатой передачи или несбалансированного ротора, через фундамент или раму. Корпус должен гасить эти волны, не пропуская их к подшипнику.
- Кинематическая вибрация возникает внутри подшипника из-за микронеровностей дорожек качения, неточностей изготовления шариков или роликов, неравномерности зазора. Это главный источник высокочастотного шума.
- Динамическая вибрация связана с дисбалансом вала, резонансными явлениями в системе «вал-подшипник-корпус» и переходными процессами при разгоне или торможении.
Корпус подшипника образует резонансный контур. Если собственная частота колебаний корпуса совпадает с частотой возбуждения (кратной частоте вращения вала), возникает резонанс, который многократно увеличивает амплитуду колебаний и уровень шума. Чтобы избежать этого, на этапе проектирования проводят модальный анализ (FEA) и определяют собственные формы колебаний корпуса.
Низкий шум, вопрос не только акустики, но и надёжности. Высокая виброактивность вызывает микроскопические перемещения в соединениях (фреттинг-коррозия), ослабляет резьбовые соединения и разрушает смазку.
Материаловедение: влияние структуры на демпфирование
Поглощение вибрационной энергии описывает коэффициент потерь (η). Чем он выше, тем быстрее затухают колебания. Структура материала определяет жёсткость (модуль упругости E) и демпфирующую способность.
Серый чугун (EN-GJL-250)
Самый распространённый материал для корпусов подшипников. Пластинчатый графит в структуре создаёт внутренние границы, которые эффективно рассеивают энергию упругих волн. Коэффициент демпфирования серого чугуна в 10–15 раз выше, чем у конструкционной стали. Поэтому для гашения высокочастотных кинематических вибраций серый чугун выбирают чаще всего. Стандарт: ISO 185.
Высокопрочный чугун (EN-GJS-400-15)
Содержит графит шаровидной формы, что обеспечивает высокую прочность и пластичность. Демпфирующие свойства такого материала примерно в 2 раза ниже, чем у серого чугуна. Применяется в тяжелонагруженных узлах, где важна прочность, а не только шумопоглощение.
Стальное литьё и штамповка
Обладает высокой прочностью, но низким коэффициентом демпфирования. Стальные корпуса часто требуют дополнительных виброгасящих вставок или используются в узлах с жёстким креплением к массивной раме, которая берёт на себя функцию демпфирования.
Композиты и алюминий
Алюминиевые сплавы и композиты обладают низкой плотностью, что снижает общую массу узла, но их демпфирующая способность крайне низка. Применение таких материалов требует демпфирующих прослоек или специализированных покрытий, иначе они станут резонаторами шума.
| Материал | Модуль упругости, E (ГПа) | Коэффициент Пуассона, ν | Коэффициент потерь (η × 10⁻³) |
|---|---|---|---|
| Серый чугун (EN-GJL-250) | 110–130 | 0,26 | 10–20 |
| Высокопрочный чугун (EN-GJS-400-15) | 170–180 | 0,27 | 5–10 |
| Сталь конструкционная (C35/C45) | 200–210 | 0,29 | 1–2 |
| Алюминиевый сплав | 70–75 | 0,33 | 0,5–1 |
Коэффициент потерь рассчитывается как отношение энергии, рассеянной за один цикл колебаний (ΔW), к потенциальной энергии при максимальной деформации (W):
Конструктивные решения корпусов
Геометрия корпуса определяет жёсткостные характеристики и резонансные частоты. Разъёмные корпуса (SNL, SNV, SD) позволяют монтировать подшипник без разборки вала, но их конструкция должна обеспечивать жёсткость, сопоставимую с неразъёмными щитами. Тип разъёма напрямую влияет на распределение нагрузок и собственные частоты колебаний.
| Тип корпуса | Конструктивная особенность | Жёсткость (относительная) | Оптимальное применение |
|---|---|---|---|
| Стоечный (SNL, SN) | Массивное основание, монтаж на горизонтальную поверхность | Высокая (вертикальная) | Стандартные приводы, вентиляторы, конвейеры |
| Фланцевый (SNV) | Монтаж на вертикальную поверхность, большая площадь контакта | Средняя-Высокая (радиальная) | Насосы, оборудование с радиальными нагрузками |
| Угловой (SD) | Разъём под углом 45°/90°, повышенная жёсткость узла | Очень высокая (крутильная) | Тяжелонагруженные приводы, ударные нагрузки |
Стоечные корпуса (серии SNL, SN)
Устанавливаются на горизонтальную плоскость. Массивное основание эффективно гасит вертикальные колебания. Оптимальны для стандартных приводов конвейеров и вентиляторов. Отношение массы корпуса к массе подшипника должно составлять не менее 5:1 для эффективного демпфирования.
Фланцевые корпуса (серия SNV)
Предназначены для монтажа на вертикальную поверхность. Площадь контакта с конструкцией больше, что способствует лучшему отводу тепла и вибрационной энергии. Часто применяются в насосном оборудовании.
Корпуса с разъемом под углом (серия SD)
Имеют разъём под углом 45° или 90°, что обеспечивает повышенную жёсткость конструкции и лучшую устойчивость к крутильным колебаниям. Применяются в тяжелонагруженных приводах, где присутствуют ударные нагрузки.
Ребра жёсткости
Ребра жёсткости на внешних поверхностях корпуса повышают жёсткость и увеличивают площадь поверхности для излучения звука. Ребра ориентируют так, чтобы они перекрывали основные пути передачи вибрации.
Соосность разъёма
Половины корпуса совмещают точно. Перекос даже в 0,1 мм искажает форму внутреннего кольца подшипника, вызывает неравномерный зазор и рост вибрации.
Расчётные параметры и критические скорости
При проектировании узла нужно убедиться, что рабочая скорость вращения вала не совпадает с критической частотой собственных колебаний опоры. Корпус, часть упругой системы, и его жёсткость напрямую влияет на эту частоту.
Критическая частота собственных колебаний опоры (f_n) рассчитывается через жёсткость системы и массу:
Где:
C, жёсткость опоры (Н/м), зависящая от материала, геометрии корпуса и качества монтажа;
m, приведённая масса вращающегося узла (кг). Частоту в об/мин (RPM) получают пересчётом:
Жёсткость контакта «корпус-подшипник» зависит от качества обработки посадочных мест и момента затяжки. Рабочая частота вращения должна находиться вне зоны резонанса (обычно ±20% от критической частоты).
При использовании лёгких материалов (алюминий, композиты) жёсткость корпуса снижается, что может привести к снижению критической частоты. В высокоскоростных узлах это требует тщательного расчёта.
Требования к монтажу и подготовке поверхностей
Корпус с идеальными демпфирующими свойствами не снизит вибрацию при неправильном монтаже. Микроперемещения в местах крепления, источник высокочастотного шума. Требования к монтажным поверхностям регламентируются стандартами ISO и ГОСТ 25346.
Требования к монтажной поверхности
Основание, на которое устанавливается корпус, должно соответствовать следующим параметрам:
| Параметр | Требование | Влияние на вибрацию |
|---|---|---|
| Плоскостность | Не хуже 0,1 мм на 100 мм длины | Нарушение приводит к перекосу корпуса и искажению подшипника |
| Шероховатость (Ra) | 3,2 – 6,3 мкм | Слишком гладкая поверхность снижает трение и надёжность крепления; слишком шероховатая уменьшает площадь контакта |
| Чистота | Отсутствие стружки, пыли, масла | Примеси работают как пружина, снижая жёсткость узла |
Момент затяжки и последовательность
Момент затяжки болтов рассчитывают по формуле, чтобы крепёж не самоотвинчивался и соединение оставалось жёстким:
Где:
M, момент затяжки (Н·м);
K, коэффициент трения (0,18–0,22 для смазанной резьбы, зависит от покрытия болта и гайки);
D, номинальный диаметр болта (м);
F, требуемое усилие предварительной затяжки (Н). Коэффициент трения K варьируется в зависимости от наличия смазки, покрытия и состояния резьбы. Погрешность в определении K приводит к недо- или перетяжке болта, что критично для виброизоляции.
Затяжку проводят в несколько этапов (30%, 60%, 100% от расчётного момента) по диагонали, начиная от центра фланца к периферии. Так корпус прижимается равномерно, перекосы исключены.
Влияние уплотнений и классов точности
Тип уплотнений и класс точности подшипника диктуют дополнительные требования к корпусу.
Контактные vs бесконтактные уплотнения
Контактные уплотнения (рукавные щётки, манжетные) создают дополнительное трение и могут генерировать шум при микровибрациях. Бесконтактные лабиринтные уплотнения или уплотнения с зазором (с полиуретановыми кольцами) лучше отделяют корпус от вибрации вала, но требуют точного соблюдения зазоров.
Классы точности подшипников
Для подшипников высоких классов точности (P5, P4, P2 по ISO 492) требования к корпусу возрастают. Люфт разъёма или неровности посадочных мест меняют зазор подшипника, для прецизионных узлов это неприемлемо. В таких случаях рекомендуются корпуса с регулируемыми элементами или прецизионная обработка посадочных мест (допуски H7/h6 и выше).
Ключевые выводы
- Серый чугун (EN-GJL-250), оптимальный выбор для задач шумопоглощения благодаря высокому коэффициенту демпфирования.
- Жёсткость корпуса должна быть достаточной для предотвращения резонанса, но не избыточной, чтобы не передавать вибрацию на фундамент.
- Качество монтажной поверхности и точность затяжки крепежа критичны для виброакустических характеристик.
- Для высокоскоростных узлов необходим расчёт критической частоты собственных колебаний опоры.
