Запрос «роликовый подшипник виды» обычно связан с практической задачей выбора: какую конструкцию установить в узел, чтобы обеспечить требуемые нагрузку, скорость и ресурс. Ниже приведена справочная классификация и базовые инженерные критерии.
- Роликовые подшипники работают при радиальных, осевых или комбинированных нагрузках, в зависимости от геометрии и схемы контакта.
- Форма ролика определяет компромисс между грузоподъемностью, скоростью и допустимым перекосом.
- Даже корректно выбранный тип теряет ресурс при ошибках смазки, посадок и монтажа.
Что такое роликовый подшипник
Подшипник качения роликовый — это опорный узел, в котором тела качения выполнены в виде роликов, а не шариков. За счет линейного контакта ролика с дорожкой качения обычно достигается более высокая несущая способность при сопоставимых габаритах.
По сравнению с шариковыми исполнениями роликовые обычно обеспечивают более высокую жесткость под нагрузкой. При этом предельная скорость у многих роликовых серий ниже, что учитывают при подборе.
Принцип работы и базовая конструкция
Базовая схема включает внутреннее кольцо, наружное кольцо, дорожки качения, ролики и сепаратор. Нагрузка передается с вала на внутреннее кольцо, далее через ролики на наружное кольцо и корпус.
Как выглядит роликовый подшипник: два кольца с рядом роликов между ними, а сепаратор фиксирует шаг роликов и предотвращает их взаимное трение.
Ресурс чувствителен к геометрии посадочных мест. Овальность, перекос и неверный натяг изменяют распределение контактных напряжений и ускоряют износ.

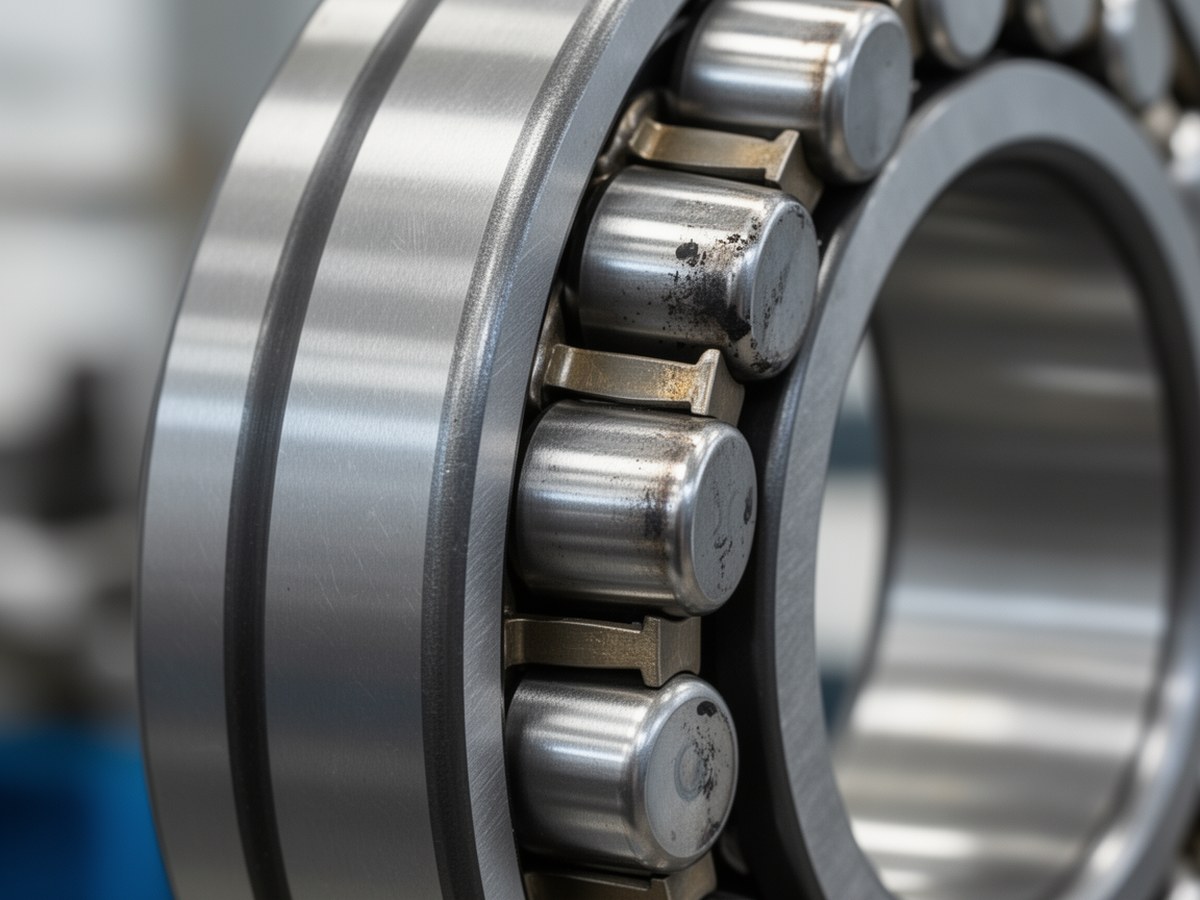

Схема: как выглядит роликовый подшипник
Показать элементы конструкции и путь передачи нагрузки.
Классификация по направлению нагрузки
| Класс | Преимущественно воспринимаемая нагрузка | Граница применимости | Типичные узлы |
|---|---|---|---|
| Радиальные | Радиальная (перпендикулярно оси) | Осевая — ограничена или не допускается, в зависимости от серии | Редукторы, электродвигатели, опоры валов |
| Упорные | Осевая (вдоль оси) | Радиальная — как правило, нерабочая для длительного режима | Поворотные узлы, вертикальные валы, винтовые пары |
| Радиально-упорные / упорно-радиальные | Комбинированная | Соотношение Fa/Fr ограничено конструкцией и углом контакта | Ступичные узлы, шпиндельные и трансмиссионные опоры |
Название класса — не формальность, а прямое указание рабочего режима. Упорный подшипник не применяют как радиальный в длительном режиме, а радиальный не используют как чисто упорный.
Классификация по форме роликов
Цилиндрические
Высокая радиальная грузоподъемность и жесткость. Применяются в редукторах и электромашинах.
Конические
Воспринимают комбинированные нагрузки Fr и Fa. Для двусторонней осевой работы часто устанавливаются парно.
Сферические
Допускают перекос за счет сферической дорожки наружного кольца. Используются в узлах с деформациями и отклонением соосности.
Игольчатые
Обеспечивают высокую грузоподъемность при малом радиальном габарите. Требовательны к жесткости и качеству посадочных поверхностей.
Конструктивные исполнения
| Признак | Вариант | Преимущества | Ограничения |
|---|---|---|---|
| Число рядов | Однорядные | Проще конструкция, обычно выше скорость | Ниже суммарная грузоподъемность |
| Число рядов | Двух- и многорядные | Выше грузоподъемность и жесткость | Выше трение и требования к смазке |
| Разборность | Разборные | Удобный монтаж в крупногабаритных узлах | Повышенные требования к точности сборки |
| Кольца | С кольцами / без одного кольца | Гибкость компоновки | Высокие требования к валу или корпусу как к дорожке |
| Герметизация | Открытые / с уплотнениями | Защита от загрязнения и утечки смазки | Обычно ниже предельная скорость |
Обозначения на маркировке (кратко)
В маркировке обычно указывают тип подшипника и размерную серию, число рядов, класс точности, внутренний зазор и наличие уплотнений. Для разных производителей применяются сходные принципы чтения обозначений по ГОСТ/ISO (в зависимости от серии). При замене важно сверять не только базовый номер, но и суффиксы: именно они задают зазор, исполнение сепаратора, уплотнения и допустимый режим работы.
Сравнение основных типов роликовых подшипников
| Тип | Грузоподъемность | Допуск перекоса | Предельная скорость | Типичные применения |
|---|---|---|---|---|
| Цилиндрический | Высокая радиальная | Низкий | Средняя и выше средней (зависит от серии) | Редукторы, электродвигатели, станочные узлы |
| Конический | Высокая комбинированная | Низкий–средний | Средняя | Буксы, ступицы, трансмиссии |
| Сферический | Очень высокая радиальная; осевая — зависит от серии и соотношения Fa/Fr | Высокий | Ниже средней | Прокатные станы, тяжелые редукторы, конвейеры |
| Игольчатый | Высокая при малом сечении | Низкий | Средняя | Компактные механизмы, коробки передач, шатуны |
Критерии выбора под задачу
Нагрузка и ресурс
Оценивают эквивалентную динамическую нагрузку P и требуемый ресурс L10h.
Скорость и тепловой режим
С ростом частоты вращения повышаются потери на трение и требования к смазке.
Перекос и жесткость
При ожидаемом перекосе применяют более толерантные схемы, в первую очередь сферические серии.
Габариты и монтаж
При дефиците радиального места используют игольчатые исполнения; для крупногабаритных узлов удобны разборные конструкции.
Fa/Fr: обзор границ применимости
Для комбинированных режимов ключевой параметр — соотношение осевой и радиальной нагрузок (Fa/Fr). С ростом доли Fa выбор обычно смещается от чисто радиальных к радиально-упорным и коническим сериям. Для сферических подшипников допустимая осевая составляющая определяется конкретной серией и условиями смазки, поэтому проверяется по каталогу производителя.
Справочные формулы: L10, P и скорость
L10 = (C / P)p · 106
Для роликовых подшипников обычно p = 10/3. L10 — базовый ресурс в оборотах при вероятности безотказной работы 90%.
L10h = L10 / (60 · n)
Переход к часам, где n — частота вращения, об/мин.
P = X · Fr + Y · Fa
Справочная форма для радиальных и комбинированных случаев, где Fr и Fa — составляющие нагрузки.
v = π · dm · n / 60
Окружная скорость тел качения v связана со средним диаметром dm и частотой n.
Дисклеймер: формулы приведены в обзорном виде. Коэффициенты X, Y, C, а также границы применимости по скорости и нагрузке принимают только по каталогу конкретной серии и производителя.
Смазка, монтаж и факторы ресурса
Смазка должна формировать устойчивую разделяющую пленку, отводить тепло и защищать от коррозии. Критичны вязкость при рабочей температуре, чистота смазки и соблюдение интервалов обслуживания.
Монтажное усилие прикладывают только к кольцу с натягом. Передача усилия через ролики недопустима, так как вызывает микроповреждения дорожек.
Типовые отказы и вероятные причины
| Признак | Что обычно означает | Вероятные причины | Базовая профилактика |
|---|---|---|---|
| Перегрев | Рост трения и потерь | Дефицит или избыток смазки, завышенная преднатяжка, превышение скорости | Проверка зазора, смазки, теплоотвода и режима |
| Выкрашивание дорожек | Усталостное разрушение | Высокая P, загрязнение, перекос | Корректный расчет L10h, фильтрация, контроль соосности |
| Задиры и прихваты | Нарушение смазочной пленки | Неподходящая вязкость, перегрев, загрязнение | Подбор смазки по температуре и скорости, чистый монтаж |
| Шум и вибрация | Локальные дефекты контакта | Повреждение дорожек, ошибки посадки | Диагностика вибрации, контроль размеров и биения |
Где применяются разные типы
В редукторах применяют цилиндрические и конические серии: выбор определяется долей осевой нагрузки и требуемой жесткостью. В буксовых и ступичных узлах транспорта распространены конические подшипники для комбинированных режимов.
В электродвигателях типичны радиальные схемы с контролем скорости и нагрева. В прокатных станах чаще применяются сферические и многорядные исполнения для тяжелых переменных режимов.
Краткая история развития
Когда появились подшипники: ранние опоры скольжения известны с древности, а промышленно значимые металлические подшипниковые узлы получили развитие в XVIII–XIX веках.
Когда появился подшипник качения в современном понимании: ключевой этап пришелся на конец XIX века, когда технологии точной обработки тел качения и дорожек сделали ресурс расчетным и воспроизводимым.
В XX веке сформировались массовая стандартизация серий, классов точности и взаимозаменяемости по ГОСТ/ISO, что стало основой для инженерного подбора и прогнозируемой надежности.
