Винт с переменным шагом резьбы: конструкция, расчёт и технология изготовления

Запрос «винт переменного шага» часто трактуют как ВРШ/ВИШ (пропеллер). Ниже рассматривается только винт с переменным шагом резьбы, где изменение шага вдоль оси задаёт требуемую кинематику линейного перемещения.

Базовая величина: P(z), мм/об.
Ключевая проверка: контроль шага по длине вместе с профилем, биением и соосностью.
Точность обеспечивается цепочкой «маршрут, ТО, компенсация деформаций, финиш, метрология».

Область применения и терминологические границы

Винт с переменным шагом резьбы применяют в приводах, где осевая подача должна меняться по заданному закону без изменения частоты вращения.

Купить по теме

Loctite 243, 1000 мл
23 500 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г
18 950 ₽ Без НДС
Loctite 290, 50 мл
2 950 ₽ Без НДС
Loctite 222, 50 мл
2 500 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл
3 850 ₽ Без НДС
Molykote HSC Plus, 1 кг
11 950 ₽ Без НДС

ВРШ/ВИШ это винтовой движитель с поворотом лопастей. Совпадает только словосочетание «изменяемый шаг винта», но объект, физика и расчётные модели различаются.

Не смешивайте переменный шаг резьбы и многозаходность. Заходность и переменность шага независимы.

Базовые определения и обозначения

Обозначения: P(z) шаг, мм/об; z осевая координата, мм; φ угол поворота, рад; ω угловая скорость, рад/с; v_z осевая скорость, мм/с.

P(z)=P0+k·z

Линейный закон удобен для старта, но при ограничениях по ускорению чаще используют кусочно-линейный или полиномиальный закон.

Кинематика и расчёт P(z)

При заданном P(z) корректная связь имеет дифференциальную форму:

dz/dφ = P(z)/(2π)

Эквивалентная интегральная запись в явном виде по z:

φ(z)=∫(0..z) 2π/P(ξ) dξ

Функцию z(φ) получают численно как решение ОДУ. Если вводят Pφ(φ)=P(z(φ)), тогда допустимо писать:

z(φ)=z0+∫(0..φ) Pφ(φ')/(2π) dφ'

v_z(φ)=ω·P(z(φ))/(2π)

Механизм изменения шага здесь реализуется профилем резьбы, а не исполнительным узлом поворота лопастей.

Выбор закона изменения шага

Закон	Когда применять	Плюс	Ограничение
Линейный	Монотонное изменение подачи	Простой расчёт и CAM	Ограниченный контроль динамики
Кусочно-линейный	Разгон, рабочий ход, торможение	Ясная зонная логика	Нужна гладкая стыковка участков
Полиномиальный	Чувствительные к рывку системы	Лучшая плавность	Сложнее верификация и постпроцессинг

Мини-кейс: для цикла «разгон, рабочий ход, торможение» обычно берут кусочно-линейный закон: рост P(z) на разгоне, плато на рабочем участке, спад в зоне торможения. Затем проверяют ограничения станка по ускорениям осей и дискретизации интерполятора.

Технологический маршрут и компенсация после ТО

Типовой маршрут: заготовка и базирование → черновая обработка → формообразование резьбы → промежуточный контроль → термообработка → правка/стабилизация → финиш → окончательный контроль.

Схема после ТО:

Измерить биение, прямолинейность, шаг по контрольным сечениям.
Сравнить результаты с критериями правки по техпроцессу.
Выполнить правку с ограничением усилия и повторной стабилизацией при необходимости.
Уточнить остаточный припуск под финиш по фактической геометрии.
Провести финишную обработку и повторный 100% контроль критичных параметров.

Для длинных деталей фиксируют единую базовую схему и применяют люнеты, чтобы снизить прогиб и тепловой увод.

Допуски и шероховатость по этапам (типовые ориентиры)

Этап	Параметры	Типовой диапазон
Черновой	Диаметр, прямолинейность, биение	Биение 0,08–0,20 мм; Ra 3,2–6,3 мкм
Получистовой	Предварительный шаг, профиль	Отклонение шага 0,03–0,08 мм на 300 мм; Ra 1,6–3,2 мкм
После ТО	Деформации перед финишем	Критерии правки задают НД предприятия, обычно контроль биения и соосности 100%
Финиш	Шаг по длине, профиль, средний диаметр	Отклонение шага 0,005–0,020 мм на 300 мм; профиль 0,005–0,015 мм; Ra 0,2–0,8 мкм

Диапазоны ориентировочные. Финальные значения назначают по ТЗ, классу точности узла и применяемому стандарту.

Контроль качества и метрология

Обязательный минимум: шаг по длине, профиль резьбы, средний диаметр, радиальное биение, соосность баз и шероховатость. Для сложного P(z) применяют сравнение облака измерений с CAD-эталоном.

Нормативная база обычно включает профильные ГОСТ/ISO по метрологическому обеспечению, правила поверки средств измерений и внутренние НД предприятия (карты контроля, планы выборки, критерии годности). Конкретный набор фиксируют в маршрутной и контрольной документации.

Шаблон протокола контроля: идентификатор детали, ревизия КД, материал и ТО, базирование при измерении, приборы и статус поверки, температурные условия, таблица точек контроля шага по длине, профиль/биение/соосность, статистика партии, решение о годности, подписи ОТК.

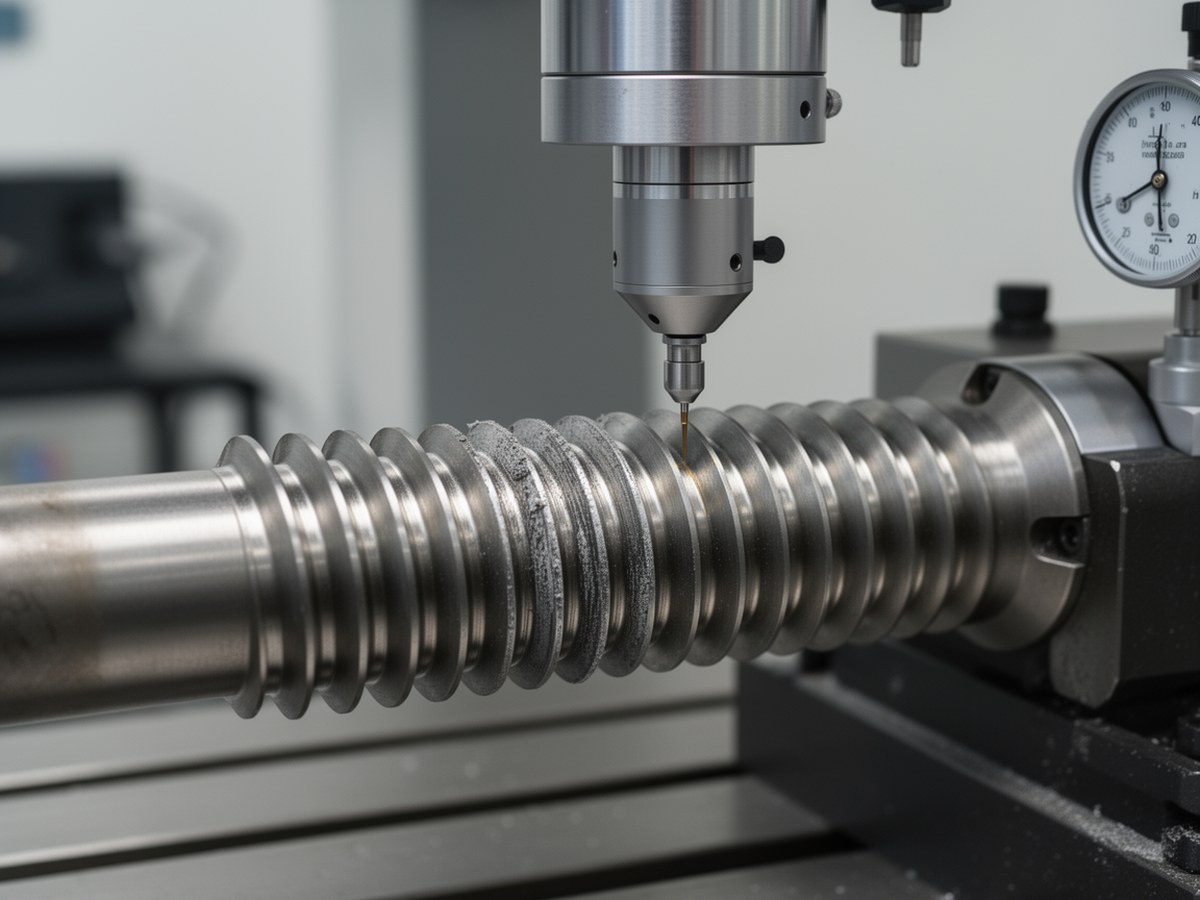

Контроль шага по длине и биения винта с переменным шагом резьбы — Практический контроль геометрии винта с переменным шагом резьбы.

Типовые дефекты и корректирующие действия

Дефект	Физическая причина	Диагностика	Корректирующее действие	Профилактика
Локальный провал шага	Люфт осей, ошибка интерполяции	Карта шага по длине	Компенсация люфта, правка траектории	Периодическая калибровка привода
Отклонение профиля	Износ инструмента, термодрейф	Профилометр/оптика	Смена инструмента, коррекции	Лимиты стойкости и мониторинг
Рост биения после ТО	Неравномерный нагрев и остаточные напряжения	Контроль в центрах и на КИМ	Правка, стабилизация, повторный припуск	Оптимизация режима ТО и подвеса
Повышенная шероховатость	Вибрации, перегрев, неверная СОЖ	Измерение Ra, следы вибрации	Коррекция режимов, финишный проход	Повышение жёсткости и термостабильности

Сравнение методов изготовления

Метод	Точность	Производительность	Применимость
ЧПУ-резание	Высокая	Средняя	Универсальный вариант для малых и средних партий
Резьбошлифование	Очень высокая	Ниже средней	Финиш прецизионных винтов
ЭЭО (электроэрозионная обработка, EDM)	Локально очень высокая	Низкая	Сложные зоны и твёрдые материалы
Аддитив + мехфиниш	Средняя до финиша	Хорошая для единичных изделий	Прототипы и сложная геометрия
