Опорно-поворотное устройство работает как нагруженный подшипниковый узел большого диаметра: передает осевые и радиальные силы, воспринимает опрокидывающий момент и обеспечивает вращение поворотной части машины. Для нормальной работы важны не только состояние самого ОПУ, но и жесткость, плоскостность и чистота посадочных поверхностей базовой конструкции, на которую установлены его кольца.
- Деформация основания нарушает равномерную опору колец и меняет распределение нагрузки между телами качения.
- Локальная перегрузка ускоряет выкрашивание дорожек качения, износ шариков или роликов, рост момента сопротивления вращению и вибрации.
- Повреждения, которые внешне выглядят как неисправность ОПУ, могут начинаться с неплоскостности рамы, фланца или ошибки монтажа.
- Допустимые отклонения зависят от диаметра, типа узла, схемы крепления и требований производителя.
Что считается деформацией базовой конструкции

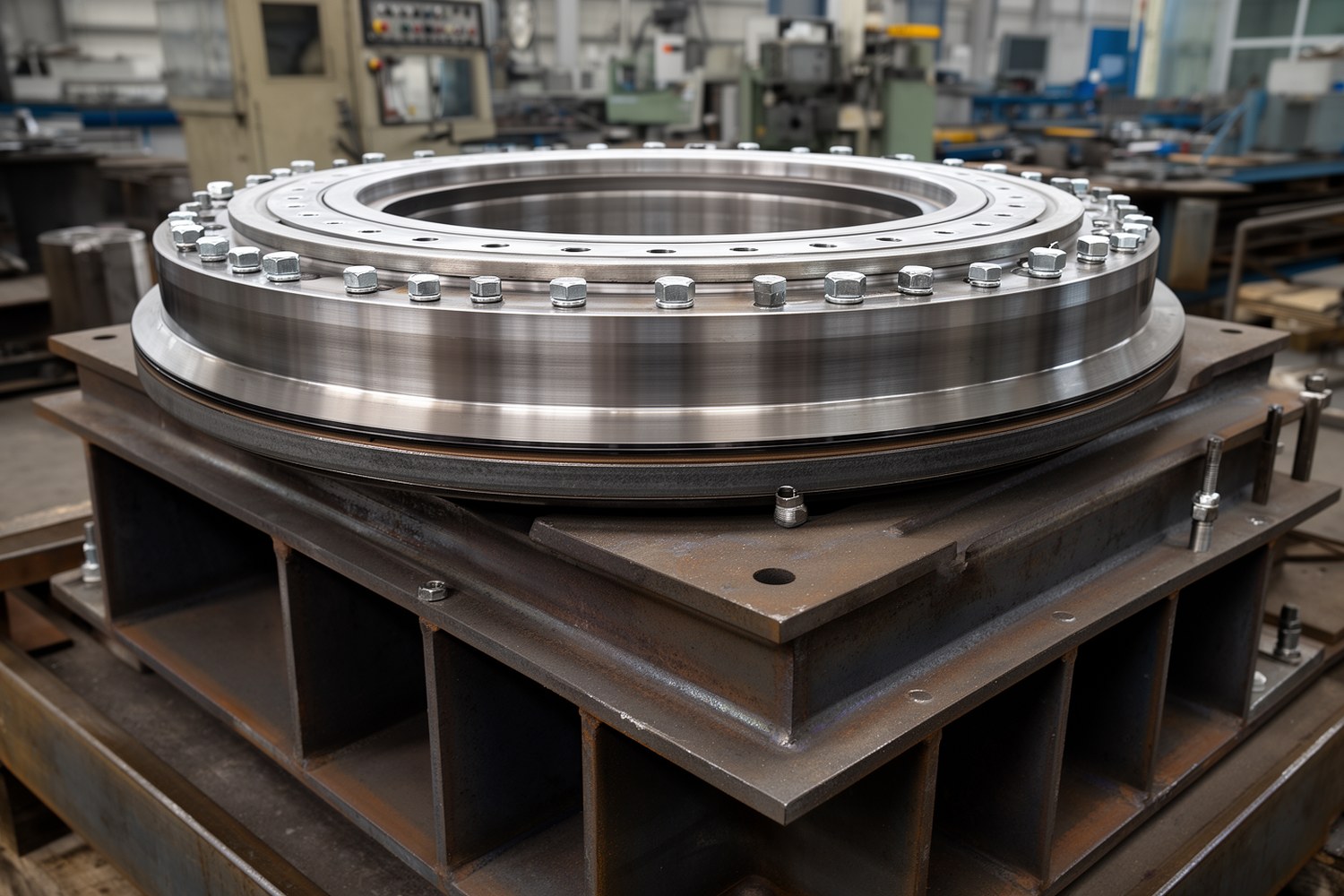

Базовая конструкция представляет собой несущую часть машины, через которую опорно-поворотное устройство соединяет неподвижную и поворотную части. В кранах это может быть рама шасси или поворотной платформы, в экскаваторах - надстройка и нижняя рама, в буровых установках - опорный пояс или сварная пространственная конструкция. Посадочный фланец является участком этой конструкции, непосредственно контактирующим с кольцом ОПУ.
Под деформацией базовой конструкции понимают изменение формы или положения монтажной поверхности: отклонение от плоскостности, перекос, изгиб, локальную просадку, остаточную пластическую деформацию или изменение размеров из-за температуры. Такое искажение передается кольцам через крепление и меняет условия работы дорожек качения.
Ровный и деформированный фланец
Схема помогает показать, почему одна и та же внешняя нагрузка может по-разному распределяться между телами качения.
Чем деформация основания отличается от повреждения ОПУ
Деформация основания относится к раме, фланцу или другой монтажной опоре. Деформация самого ОПУ означает изменение формы его колец, дорожек качения или внутренних рабочих поверхностей. Например, если после ремонта рамы посадочный фланец остался волнистым, новое ОПУ может быстро получить секторное выкрашивание дорожек, хотя первичная причина находится не в узле, а в основании.
Требования к плоскостности, параллельности фланцев, шероховатости, классу болтов и схеме затяжки нужно брать из паспорта производителя и проектной документации на машину. Универсальный допустимый прогиб для всех ОПУ назначать некорректно.
Основные виды деформаций
На практике деформация редко бывает одного типа. Сварная рама может иметь общую неплоскостность после изготовления, локальную просадку в зоне болтов после перегрузки и температурный изгиб при неравномерном нагреве. Для оценки влияния важны не только величина отклонения, но и его форма по окружности.
| Тип деформации | Что происходит с основанием | Как влияет на ОПУ | Типичные признаки |
|---|---|---|---|
| Неплоскостность | Посадочная поверхность имеет волнистость или участки выше и ниже расчетной плоскости | Кольцо получает неравномерную опору, часть тел качения нагружается сильнее | Неравномерный ход, локальный шум, следы контакта по секторам |
| Перекос фланцев | Плоскости верхней и нижней опоры не параллельны | Меняются зазоры, возникает перекос колец ОПУ и дорожек качения | Рост момента поворота, вибрация в отдельных положениях стрелы или платформы |
| Изгиб фланца | Кольцевой фланец прогибается под рабочей нагрузкой или затяжкой | Контактная нагрузка концентрируется возле жестких участков и болтов | Ускоренный износ дорожек, ослабление части крепежа |
| Локальная просадка | Отдельная зона рамы получила остаточное смятие или пластическую деформацию | Возникает секторная перегрузка роликов или шариков | Повторяющийся стук или заедание в одном угловом положении |
| Температурная деформация | Размеры и форма меняются из-за неравномерного нагрева | Изменяются зазоры и предварительный натяг, если он предусмотрен конструкцией | Проблема усиливается после прогрева или при сезонных перепадах |
Как деформация меняет работу ОПУ
В расчетной схеме кольца ОПУ опираются на жесткие фланцы с правильной геометрией, а нагрузка распределяется между шариками или роликами по заданной модели. При деформации основания кольцо частично повторяет форму монтажной поверхности. Из-за этого дорожки качения смещаются относительно друг друга, а элементы качения начинают работать в разных условиях контакта.
Если одна зона фланца приподнята, а соседняя просажена, часть окружности получает повышенное сжатие. В этой зоне увеличиваются контактные напряжения и момент сопротивления вращению. На противоположном участке контакт может ослабнуть, и при повороте тела качения ударно входят в нагруженную область. Такая картина особенно заметна у крупногабаритных ОПУ: диаметр велик, а жесткость сварной рамы часто различается по секторам.
где Kн показывает коэффициент неравномерности распределения нагрузки, Pmax - максимальную нагрузку на наиболее нагруженный элемент качения, Pср - среднюю расчетную нагрузку. Чем выше Kн, тем сильнее отдельные шарики или ролики отклоняются от равномерной расчетной картины.
Для пояснения контактной работы нагрузку на элемент качения иногда связывают с упругой деформацией контакта:
где Pi означает нагрузку на i-й элемент качения, C - контактную жесткость, δi - локальную упругую деформацию, n - показатель, зависящий от типа контакта. Это упрощенная иллюстрация зависимости, а не готовая методика выбора ОПУ: для расчета нужны геометрия дорожек, зазоры, натяг, жесткость основания, болтовое соединение и реальные нагрузки.
К чему приводит неравномерная нагрузка
Основное последствие деформации основания - рост максимальной контактной нагрузки при той же внешней силе. В среднем машина может работать в расчетном диапазоне, но отдельные участки дорожки качения и отдельные тела качения будут перегружены. Поэтому повреждения часто имеют секторный характер.
| Узел | Возможное последствие |
|---|---|
| Дорожки качения | Усталостное выкрашивание, вмятины, волнистый износ, следы прохода тел качения в перегруженном секторе |
| Шарики и ролики | Микроповреждения поверхности, ускоренный износ, шум при входе в нагруженную зону |
| Уплотнения и смазка | Выдавливание смазки, подсос загрязнений, повреждение кромок из-за перекоса колец |
| Зубчатый венец | Ухудшение контакта с приводной шестерней, шум, вибрация, рост нагрузки на редуктор поворота |
| Болтовое соединение | Разброс фактического преднатяга, микроподвижки, усталостное повреждение болтов и отверстий |
| Предварительный натяг | Если он предусмотрен конструкцией, деформация основания может сделать натяг неравномерным по окружности |
Связь с ресурсом удобно рассматривать через рост максимальной нагрузки. Для подшипниковых узлов усталостный ресурс чувствителен к нагрузке: если Pmax растет, расчетный ресурс уменьшается нелинейно. В справочной оценке это можно выразить так:
где L1 и L2 обозначают расчетный ресурс до и после роста нагрузки, P1 и P2 - сравниваемые уровни нагрузки, p - показатель усталостной зависимости. Его значение выбирают по методике расчета для конкретного типа контакта и конструкции.
Расчет и оценка влияния
Расчет деформации базовой конструкции ОПУ выполняют с разной глубиной детализации. Для предварительного проектирования достаточно оценить жесткость рамы и ожидаемую неплоскостность фланца. Для ответственных машин требуется модель системы «основание - ОПУ - болтовое соединение - поворотная часть», потому что отдельный расчет кольца без учета рамы может дать слишком оптимистичную картину.
| Подход | Когда применяют | Что показывает | Ограничения |
|---|---|---|---|
| Упрощенная оценка | Ранний этап проектирования, сравнение вариантов рамы | Ориентировочную жесткость, прогибы, риск неплоскостности | Не показывает точное распределение нагрузки между телами качения |
| Контактная модель | Проверка влияния зазоров, натяга и деформации дорожек | Перераспределение нагрузки по элементам качения и секторам | Требует корректных данных по жесткости контакта и геометрии |
| Конечно-элементный анализ | Крупные ОПУ, сложная сварная рама, высокие моменты, спорные повреждения | Поля деформаций, напряжения, влияние болтов и ребер жесткости | Результат зависит от сетки, контактов, граничных условий и реальных нагрузок |
Когда нужен детальный расчет
Детальная расчетная модель обычно требуется при большом диаметре ОПУ, высоких опрокидывающих моментах, сложной сварной раме, повторяющихся секторных повреждениях дорожек, спорных гарантийных случаях и модернизации машины с изменением нагрузок. В таких задачах учитывают не только номинальную грузоподъемность, но и реальные положения стрелы, динамические нагрузки, жесткость фланца, болтовое соединение и температурные воздействия.
Для температурных воздействий полезна простая оценка изменения размера:
где ΔL означает изменение линейного размера, α - коэффициент линейного расширения материала, L - исходный размер, ΔT - изменение температуры. Для больших диаметров, протяженных сварных рам и неравномерного нагрева даже умеренная разница температур между участками конструкции может заметно изменить геометрию.
Отклонение от плоскостности часто оценивают относительно диаметра монтажной поверхности:
где fD показывает относительное отклонение, f - измеренную неплоскостность, D - расчетный диаметр опорной поверхности. Само по себе это отношение не является нормативом, но помогает сравнивать разные размеры ОПУ и отслеживать динамику состояния.
Диагностика деформации основания ОПУ и признаки проблемы
Контроль нужен не только перед монтажом нового узла. Деформация основания может появиться после перегрузки, ремонта рамы, сварочных работ, ударной нагрузки, нарушения схемы затяжки или длительной эксплуатации с изношенным болтовым соединением. Отдельный признак не доказывает причину: шум, вибрация и тугой ход могут быть связаны также с износом, загрязнением, недостаточной смазкой или повреждением привода.
| Что проверяют | Чем измеряют или оценивают | На что обращают внимание |
|---|---|---|
| Плоскостность посадочного фланца | Лазерный трекер, нивелир, индикаторная стойка, поверочная оснастка | Волнистость по окружности, локальные высокие точки, просадка между болтами |
| Параллельность опорных поверхностей | Геодезические и лазерные средства, контрольные базы | Перекос между верхней и нижней монтажной плоскостью |
| Осевой и радиальный люфт | Индикаторы, контрольные перемещения при заданной нагрузке | Рост зазора, неравномерность показаний по секторам |
| Момент сопротивления вращению | Динамометрический контроль, данные привода, ток двигателя | Периодический рост момента в одних и тех же угловых положениях |
| Вибрации и шум | Вибродиагностика, акустический контроль, наблюдение при повороте | Удары, рывки, низкочастотная вибрация при прохождении нагруженной зоны |
| Смазка и уплотнения | Осмотр, анализ загрязнения, контроль утечек | Выдавливание смазки, попадание пыли или воды, повреждение кромок |
| Болтовое соединение | Контроль момента, метод угла доворота, ультразвуковой контроль натяжения | Разброс преднатяга, следы микроподвижек, вытяжка или ослабление болтов |
Если повышенный шум, вибрация или тугой ход повторяются в одном угловом секторе, нужно проверять не только само опорно-поворотное устройство, но и геометрию опорной рамы, состояние фланца и болтового крепления.
Типичные ошибки монтажа
Даже правильно рассчитанная рама может создать проблемы, если монтаж выполнен с нарушениями. К частым ошибкам относятся грязь и окалина на фланце, забоины вокруг отверстий, затяжка болтов без заданной схемы, повторное использование поврежденного крепежа, монтаж после сварки без повторного контроля геометрии и попытка компенсировать неплоскостность только усилием затяжки.
Проектные и эксплуатационные меры
Снизить влияние деформаций можно на стадии проектирования, изготовления, монтажа и обслуживания. Устойчивый результат дает не одна мера, а согласованная работа с жесткостью рамы, качеством посадочных поверхностей и болтовым соединением.
| Мера | Задача | Практический смысл |
|---|---|---|
| Повышение жесткости рамы | Снизить прогибы под осевой нагрузкой и опрокидывающим моментом | Ребра жесткости, замкнутые сечения и равномерная передача нагрузки уменьшают секторные перегрузки |
| Механическая обработка фланца | Обеспечить правильную геометрию посадочной поверхности | После сварки и термических воздействий обработка помогает убрать волнистость и локальные перепады |
| Контроль схемы затяжки | Сформировать равномерный преднатяг болтов | Поэтапная затяжка крест-накрест или по инструкции снижает риск перетяжки отдельных зон |
| Проверка контактных поверхностей | Исключить грязь, забоины и неплотное прилегание | Даже небольшой твердый слой между кольцом и фланцем создает локальную высокую точку |
| Учет температуры | Предотвратить перекос от неравномерного нагрева | В проекте учитывают источники тепла, режимы работы и возможные сезонные перепады |
| Периодический контроль | Выявлять ухудшение до развития отказа | Сравнение люфтов, момента вращения и вибраций в динамике показывает ранние изменения состояния |
При ремонте важно не ограничиваться заменой изношенного узла. Если новое ОПУ установить на деформированный фланец, причина перегрузки сохранится. Поэтому перед монтажом обычно проверяют плоскостность, состояние болтовых отверстий, отсутствие трещин, качество опорных поверхностей и соответствие фактической жесткости конструкции расчетной схеме.
Краткий вывод
Влияние деформации основания на ресурс ОПУ проявляется через неравномерное распределение нагрузки, рост контактных напряжений и ускоренное развитие секторных повреждений. Небольшая локальная просадка или перекос фланца могут привести к отказам, которые внешне похожи на неисправность самого опорно-поворотного устройства.
Поэтому ОПУ нужно оценивать вместе с базовой конструкцией: рамой, посадочным фланцем, болтовым соединением, приводом и реальными режимами нагружения. Такой подход помогает отличить обычный износ от проблемы геометрии и выбрать меры, которые снижают нагрузку на узел.
