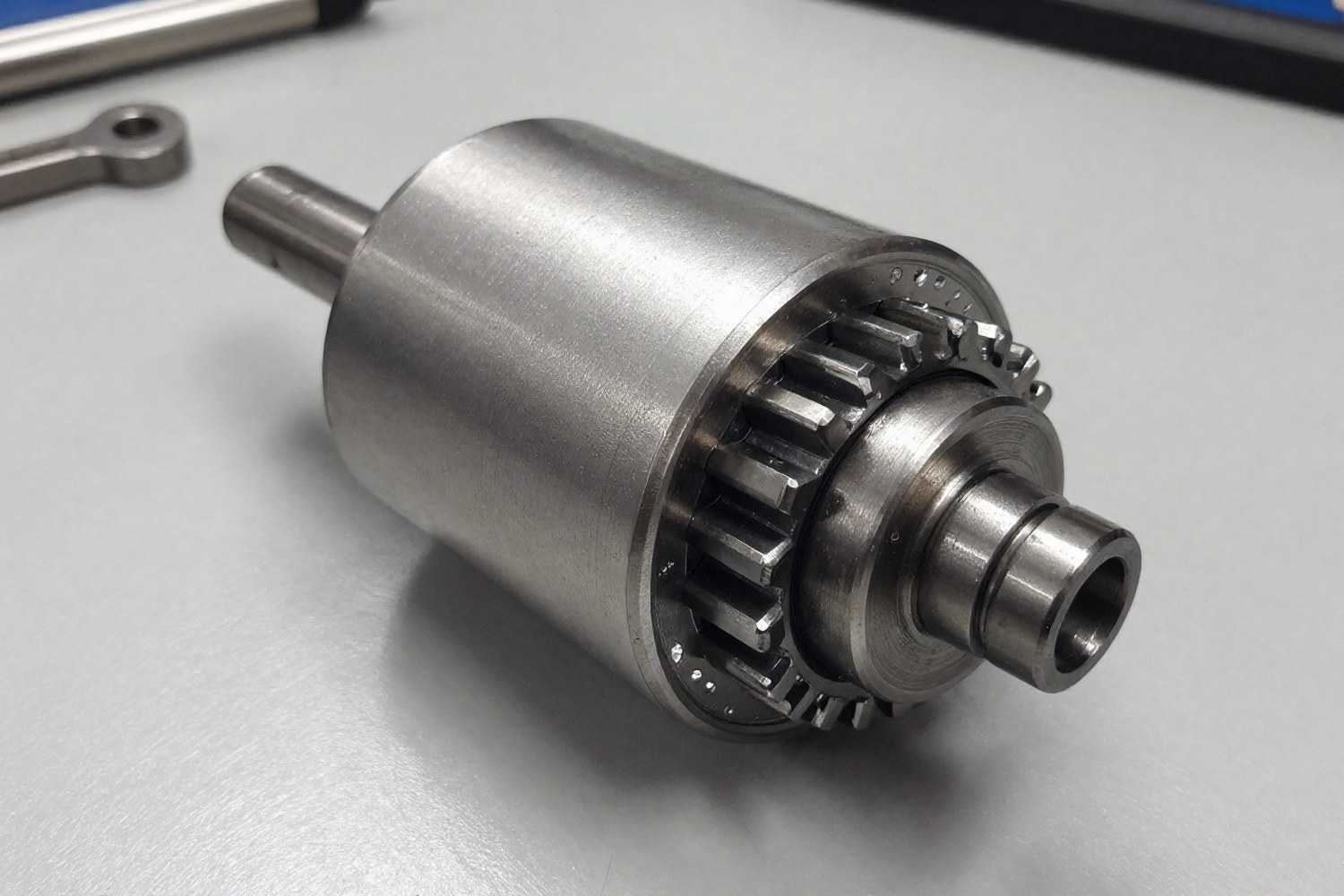

Надежность обгонных муфт (муфт свободного хода) в промышленных приводах и автомобильных агрегатах зависит не только от статического крутящего момента, но и от динамики его нарастания. Высокая скорость нарастания момента (dT/dt) при включении приводит к ударным нагрузкам, локальному нагреву и ускоренному разрушению контактных поверхностей. Ниже представлен анализ механизмов износа, математическая модель для оценки ресурса и рекомендации по оптимизации режимов эксплуатации.
Кинематика и типы обгонных муфт
Обгонные муфты обеспечивают передачу крутящего момента в одном направлении и свободное вращение в противоположном. Механизм блокировки зависит от типа конструкции, что напрямую влияет на характер контакта при включении. Кинематическая схема определяет момент начала контакта элементов.
| Тип муфты | Механизм блокировки | Характер включения | Основной риск при высоком dT/dt |
|---|---|---|---|
| Роликовая | Заклинивание роликов в сужающемся зазоре | Мгновенное, ударное | Адгезионное схватывание, питтинг |
| Храповая | Зацепление собачки с зубом храповика | Импульсное, с проскальзыванием | Ударный износ зубьев, пластическая деформация |
| Фрикционная | Сила трения между дисками | Плавное, с проскальзыванием | Тепловой износ, пригорание дисков |
В роликовых и шариковых муфтах момент блокировки наступает при перекатывании элементов по направляющим. При резком нарастании момента (высоком dT/dt) инерция роликов не успевает компенсироваться силой трения, что приводит к удару о стенку направляющей и резкому скачку контактных напряжений. Важным фактором является кинематический люфт: чем он больше, тем дольше разгоняются ролики, что увеличивает фактическое значение dT/dt в момент удара.
Динамика нагружения: параметр dT/dt
Скорость нарастания крутящего момента $dT/dt$ характеризует динамику перехода муфты из состояния свободного хода в состояние блокировки. В кинематической модели процесс включения часто описывается экспоненциальной функцией:
где $T(t)$ — текущий момент, $T_{max}$ — установившийся момент, $\tau$ — постоянная времени системы. Производная этой функции дает скорость нарастания момента:
Максимальная скорость $dT/dt$ достигается в начальный момент времени ($t=0$). Чем меньше постоянная времени $\tau$ (то есть чем жестче связь между ведущим и ведомым звеньями), тем выше динамическая нагрузка на элементы муфты. Именно этот параметр, а не только величина $T_{max}$, является определяющим для выбора материалов и геометрии контактной пары.
Примечание: В реальных системах профиль нарастания момента может быть нелинейным из-за упругих деформаций валов, люфтов в передачах и нелинейности характеристик привода. Для расчета ресурса используется пиковое значение $dT/dt_{max}$.
Механизмы разрушения при динамическом включении
При высоких скоростях нарастания момента доминируют не абразивные, а ударные и тепловые механизмы износа. Трибологические исследования (в частности, работы, опубликованные в Tribology International и стандарты ISO 14749 по тестированию фрикционных элементов) выделяют следующие основные повреждения:
- Адгезионное схватывание (задиры): Возникает при локальном повышении температуры в зоне контакта, что приводит к свариванию микронеровностей. При высоком dT/dt тепло не успевает отводиться в объем материала, и температура в микроразмерах превышает предел отпуска.
- Усталостный износ (питтинг): Циклические ударные нагрузки инициируют микротрещины в поверхностном слое. Высокая частота включений с высоким dT/dt ускоряет рост трещин до выкрашивания материала.
- Пластическая деформация: Если пиковое напряжение контакта превышает предел текучести материала при рабочей температуре, элементы блокировки (ролики, собачки) необратимо деформируются, изменяя кинематику муфты.
Абразивный износ
Развивается при плавном включении. Зависит от твердости материалов и наличия абразивных частиц. Влияние dT/dt умеренное.
Адгезионный износ
Критичен при резком включении. Зависит от скорости нарастания момента нелинейно. Приводит к задирам и переносу материала.
Математическая модель износа
Для количественной оценки влияния динамики нагружения используется модифицированный закон Арчарда. Классическая формула учитывает только нормальную нагрузку, однако для обгонных муфт вводится коэффициент, зависящий от скорости нарастания момента.
где $V$ — объемный износ, $K$ — коэффициент износа, $F_N$ — нормальная сила, $L$ — путь трения. Нормальная сила $F_N$ связана с крутящим моментом $T_{max}$ через радиус контакта $r$ и коэффициент трения $\mu$: $F_N \approx T_{max} / (r \cdot \mu)$.
Функция $f(dT/dt)$ аппроксимируется степенным законом:
Параметры $\alpha$ и $\beta$ являются эмпирическими и определяются для конкретной пары материалов. Обычно $\beta > 0$, что подтверждает нелинейный рост износа с увеличением скорости нарастания момента.
Ресурс муфты $t_{life}$ (в часах или циклах) рассчитывается как отношение предельно допустимого объема износа $V_{limit}$ к скорости износа:
где $v$ — скорость скольжения (м/с), $N$ — частота включений в час. Единицы измерения согласованы так, чтобы результат выражался в часах.
Пример расчета ресурса
Рассмотрим роликовую муфту с параметрами: $T_{max} = 500$ Н·м, $K = 5 \times 10^{-7}$ мм³/(Н·м), $V_{limit} = 0.5$ мм³. Эмпирические коэффициенты: $\alpha = 0.05$, $\beta = 0.8$.
Случай 1: Плавное включение ($dT/dt = 50$ Н·м/с)
Случай 2: Резкое включение ($dT/dt = 500$ Н·м/с)
Соотношение интенсивностей износа: $3.98 / 1.63 \approx 2.44$. Увеличение скорости нарастания момента в 10 раз приводит к росту интенсивности износа почти в 2.5 раза, что пропорционально снижает ресурс муфты.
Экспериментальные данные и температурные эффекты
Лабораторные испытания показывают, что зависимость износа от $dT/dt$ имеет пороговый характер. При значениях до 200 Н·м/с износ растет линейно, однако при превышении этого порога начинается эффект термического размягчения. Данные приведены для типовой легированной стали 20Х2Н4А.
| Скорость нарастания момента, Н·м/с | Объемный износ за 1000 циклов, мм³ | Температура в зоне контакта, °C | Относительный ресурс, % |
|---|---|---|---|
| 50 | 0.018 | 42 | 100 |
| 100 | 0.027 | 48 | 67 |
| 200 | 0.045 | 61 | 40 |
| 350 | 0.068 | 78 | 26 |
| 500 | 0.087 | 94 | 21 |
| 1000 | 0.156 | 158 | 12 |
Наблюдается резкий рост температуры при $dT/dt > 500$ Н·м/с. Это связано с тем, что мощность диссипации энергии в зоне контакта ($P = T \times \omega$) выделяется за время, меньшее времени теплоотвода. Локальный нагрев приводит к снижению твердости поверхностного слоя (эффект отпуска), что многократно ускоряет адгезионный износ.
Методы снижения динамических нагрузок
Для повышения ресурса обгонных муфт в системах с высоким $dT/dt$ применяются следующие инженерные решения:
- Механическое демпфирование: Установка упругих элементов (демпферов крутильных колебаний) между приводом и муфтой. Это увеличивает постоянную времени системы $\tau$, сглаживая фронт нарастания момента.
- Пусковые частотники: В электроприводах использование частотных преобразователей с программой плавного пуска (ramp-up) позволяет ограничить скорость нарастания момента двигателя, исключая ударные нагрузки на муфту. Для гидравлических систем и ДВС применяются гидроаккумуляторы и муфты с демпфером.
- Программное управление: В системах с ЧПУ возможно внедрение алгоритмов ограничения $dT/dt$ на уровне контроллера привода.
Краткий вывод: Для обеспечения заявленного ресурса обгонной муфты необходимо контролировать не только максимальный крутящий момент, но и скорость его нарастания. Применение демпферов и плавных пусков позволяет снизить интенсивность износа в 2–3 раза.
Влияние материалов и технологий упрочнения
Стойкость к динамическим нагрузкам определяется не только базовой твердостью стали, но и характером распределения напряжений в поверхностном слое. При высоких $dT/dt$ критически важна глубина упрочненного слоя и его вязкость. Теплостойкость материалов также играет ключевую роль: чем выше температура отпуска, тем дольше сохраняется твердость при локальном нагреве.
Цементация
Глубокий упрочненный слой (0.5–1.5 мм). Высокая стойкость к усталостному выкрашиванию (питтингу). Оптимально для тяжелых промышленных муфт.
Азотирование
Поверхностное упрочнение без изменения структуры сердцевины. Высокая износостойкость при абразивном износе, но меньшая стойкость к ударным нагрузкам.
PVD-покрытия
Тонкие слои (TiN, CrN). Снижают коэффициент трения, уменьшая адгезионное схватывание. Эффективны в комбинации с цементацией.
Современные тенденции включают использование комбинированных технологий, таких как криогенная обработка после термохимической обработки, которая мелкодиспергирует структуру карбидов и повышает предел выносливости материала.
