Обгонная муфта передаёт крутящий момент только в одном направлении. Но при проектировании механизмов инженеры упираются в ограничение по скорости. Это не рекламная цифра в каталоге, а физическое ограничение, связанное с динамикой элементов зацепления. На высоких оборотах центробежные силы начинают работать против механизма блокировки, а кинетическая энергия превращается в тепло, способное деформировать детали.
Как скорость влияет на работу обгонных муфт: физические ограничения
Режим передачи момента (блокировка) и режим свободного хода (проскальзывание) реагируют на рост скорости по-разному. Факторы, которые лимитируют скорость, делятся на четыре группы.
Центробежные силы
Они действуют на ролики и спраги, оттягивая их от зоны контакта. Сила нормального давления падает, а вместе с ней, сила трения, нужная для блокировки. На пределе элементы зацепления могут «всплывать» и терять контакт с беговой дорожкой.
Тепловые эффекты
Интенсивное трение при проскальзывании, например при разгоне двигателя, вызывает нагрев. Перегрев снижает вязкость смазки, меняет геометрию деталей из-за теплового расширения и может изменить свойства материалов, вплоть до отпуска стали.
Инерция элементов
Масса роликов или спрагов создаёт инерционные силы, которые замедляют их выход на рабочий профиль. На высоких скоростях это даёт задержку срабатывания и ударные нагрузки при переходе из свободного хода в блокировку.
Вибрация и резонанс
На определённых оборотах частота вращения элементов зацепления может совпасть с собственной частотой колебаний муфты или сепаратора. Возникает резонанс, шум и ускоренный усталостный износ.

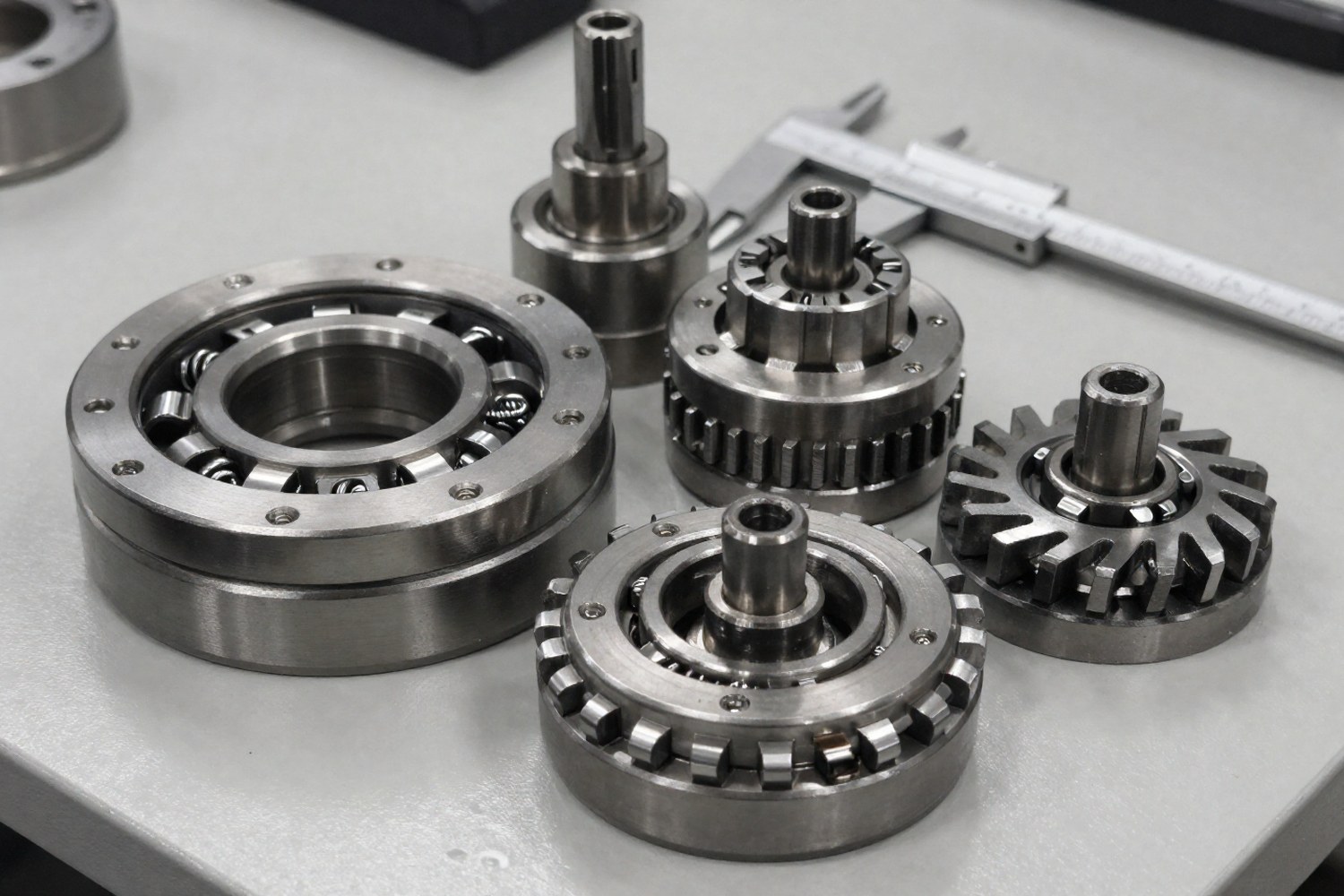

Типы обгонных муфт и их скоростные характеристики
Конструкция определяет физический предел скорости. Чем меньше масса элементов зацепления и точнее их изготовление, тем на большие обороты рассчитана муфта.
| Тип муфты | Элемент зацепления | Типичный диапазон (об/мин) | Ограничивающий фактор |
|---|---|---|---|
| Роликовая | Цилиндрические ролики | до 3 000 – 5 000 | Инерция роликов, потеря заклинивания |
| Спраговая | Эксцентриковые кулачки (спраги) | до 10 000 – 12 000 | Упругие деформации спрагов, нагрев |
| Подшипниковая | Игольчатые ролики в сепараторе | до 15 000 – 20 000+ | Предельная скорость подшипника (DN) |
| Храповая | Собачка и зубья | до 1 000 – 2 000 | Ударные нагрузки, шум, износ зубьев |
Роликовые муфты имеют наименьший скоростной предел. Ролики, удерживаемые пружинами, под действием центробежной силы смещаются к внешней обойме и теряют контакт с внутренней. Это приводит к проскальзыванию под нагрузкой. Чтобы поднять предел, используют облегчённые ролики и асимметричные профили.
Муфты со спрагами эффективнее на высоких скоростях. Спраги (эксцентрики) массивнее, но их форма позволяет «всплывать» в пазы под действием центробежных сил, усиливая заклинивание, а не ослабляя его. Здесь важна точность балансировки: дисбаланс вызывает сильные вибрации.
Подшипниковые муфты по сути, односторонние подшипники. Их скорость лимитирует не столько зацепление, сколько предельная скорость самого подшипника (параметр DN), зависящая от типа сепаратора и смазки.
Как рассчитывать предельную скорость вращения
Чтобы обосновать выбор муфты инженерно, нужно рассчитать предельную скорость, исходя из прочности материалов и условия сохранения заклинивающего момента. Ниже, основные этапы.
1. Расчёт центробежной силы
Центробежная сила, действующая на элемент зацепления (ролик или спраг), считается по формуле:
Где: - F_ц, центробежная сила, Н; - m, масса элемента зацепления, кг; - r, радиус центра масс элемента, м; - n, частота вращения, об/мин; - ω, угловая скорость, рад/с.
2. Условие заклинивания с учётом центробежных сил
Для роликовой муфты условие передачи момента без проскальзывания требует, чтобы угол заклинивания α был больше угла трения. Центробежная сила уменьшает эффективное нормальное давление в зоне контакта. Упрощённая модель показывает: эффективная сила сжатия F_n_eff равна силе пружины F_pruzhina минус центробежная сила F_ц:
Условие блокировки выглядит так:
Где μ, коэффициент трения, F_load, сила, создаваемая передаваемым моментом. При росте n сила F_ц растёт квадратично. Если F_ц превысит F_pruzhina, ролик теряет контакт с внутренней обоймой, и муфта начинает проскальзывать даже при нулевой нагрузке.
3. Расчёт тепловыделения при проскальзывании
Тепловыделение возникает при разгоне или торможении, когда ведомый вал вращается с другой скоростью, чем ведущий. Количество тепла Q считается через кинетическую энергию или мощность потерь:
Где M, момент проскальзывания, Δω, разница угловых скоростей, t, время проскальзывания. Для оценки температуры нагрева ΔT используют формулу:
Где m_mufty, масса муфты, c_p, удельная теплоёмкость материала. Если ΔT превышает допустимый предел (обычно 100–150 °C для стандартных смазок), требуется принудительное охлаждение или снижение скорости.
Смазка и тепловой режим
Тепловыделение, главная проблема высокоскоростных обгонных муфт. Влияние смазки на предельную скорость всегда компромисс между гидродинамическим трением и защитой от задира.
- Вязкость: На высоких скоростях нужна смазка с низкой вязкостью (ISO VG 10–22), чтобы уменьшить сопротивление вращению и нагрев. Но вязкость не должна быть слишком низкой, иначе разрушится смазочная плёнка и начнётся контакт «металл по металлу».
- Термостабильность: Смазка не должна окисляться и терять свойства при локальных температурах выше 150–200 °C. Для высокоскоростных применений подходят синтетические масла (PAG, полиальфаолефины), минеральные здесь быстро выгорают.
- Кавитация и вспенивание: При сверхвысоких скоростях (свыше 15 000 об/мин) в масле образуются кавитационные пузыри, которые схлопываются, вызывая эрозию поверхностей и шум. Масла с антипенными присадками обязательны.
Динамические нагрузки и балансировка
На скоростях выше 5000 об/мин решающую роль играет балансировка элементов зацепления. Неравномерность распределения массы спрагов или роликов ведёт к вибрации, которая:
- Снижает срок службы подшипников, поддерживающих муфту.
- Вызывает неравномерный износ беговых дорожек.
- Может разрушить пружинные механизмы удержания.
Для высокоскоростных муфт требуется балансировка элементов зацепления по классу точности G1.6 и выше. Это достигается прецизионной обработкой и строгим отбором деталей по массе. Также учитывают упругие деформации спрагов (эластогидродинамический эффект), которые меняют угол заклинивания в зависимости от скорости и нагрузки.
- Тип муфты выбирают под требуемую скорость: до 5000 об/мин, роликовые, до 12 000 об/мин, спраговые, свыше 15 000 об/мин, подшипниковые.
- Центробежные силы снижают эффективность заклинивания роликовых муфт, ограничивая их скоростной диапазон.
- Расчёт предельной скорости учитывает не только прочность, но и тепловой баланс, особенно при частых пусках.
- Синтетические смазки и прецизионная балансировка обязательны для работы на высоких оборотах.
Практические рекомендации по выбору
При проектировании узла с обгонной муфтой действуйте так:
- Определите максимальную рабочую скорость и наличие переходных режимов (разгон, торможение). Если переходы частые, рассчитайте тепловыделение.
- Выберите тип конструкции. Если скорость выше 8000 об/мин, роликовые муфты не подходят. Рассмотрите спраговые или подшипниковые варианты.
- Проверьте условия смазки. Убедитесь, что выбранная смазка соответствует предельной скорости (параметр DN) и рабочей температуре. Для скоростей выше 10 000 об/мин используйте синтетические масла низкой вязкости.
- Учтите инерцию ведомого вала. Чем она больше, тем дольше муфта проскальзывает при разгоне и тем больше тепла выделяется. Возможно, потребуется внешнее торможение или муфта большего размера.
Игнорирование скоростных ограничений ведёт не только к поломке муфты, но и к повреждению сопряжённого оборудования из-за потери синхронизации или передачи ударных нагрузок.
