Предельная скорость обгонной муфты определяется физикой процесса, а не только цифрой в каталоге. На высоких оборотах центробежные силы выталкивают элементы зацепления, смазка теряет стабильность, а инерция создаёт ударные нагрузки. Расчёт $n_{max}$ базируется на Dn-факторе, тепловом балансе и сохранении силы прижатия элементов.
Коротко главное
- Центробежная сила ($F_ц$) снижает эффективное прижатие элементов, уменьшает зажимной угол и провоцирует проскальзывание.
- Ключевой параметр для высокоскоростных муфт — Dn-фактор (произведение диаметра на обороты): для роликовых муфт он ограничен ~100 000, для подшипниковых — до 500 000.
- Предельная скорость холостого хода (свободного вращения) и скорость сцепления (блокировки) — разные величины; у спраговых муфт они могут отличаться в разы.
- Тепловыделение при проскальзывании рассчитывается как мощность ($P = M \cdot \omega$); критичен стационарный отвод тепла через корпус.

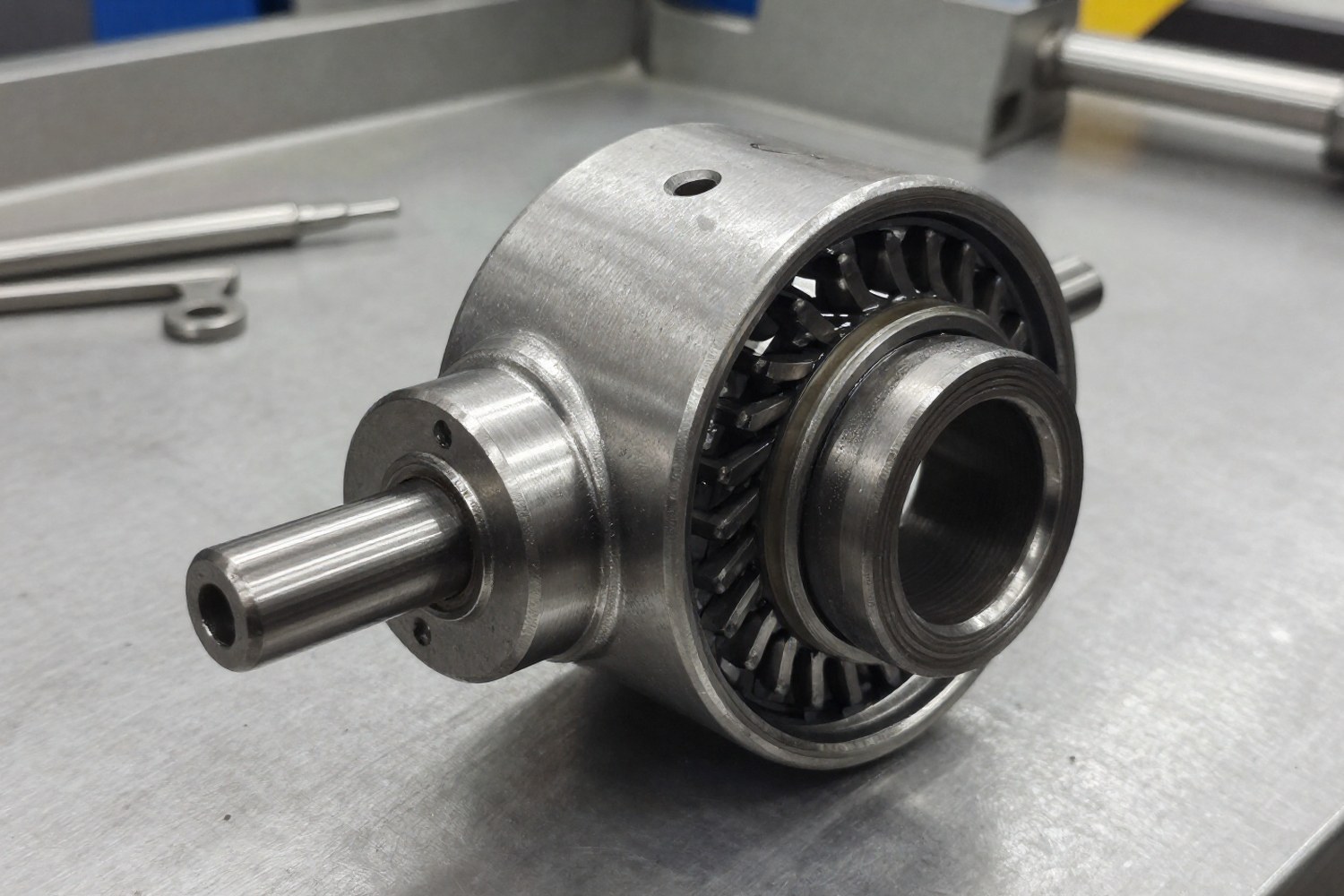

Обгонная муфта (муфта свободного хода) передает крутящий момент только в одном направлении. При проектировании высокоскоростных приводов инженер сталкивается с тем, что предельная скорость ($n_{max}$) лимитируется не прочностью стали, а динамикой элементов: центробежными силами, тепловыделением и инерцией. Превышение расчетных оборотов приводит к потере зацепления, кавитации смазки или разрушению ротора.
Физические ограничения скорости вращения
На высоких оборотах критичны скорость изменения сил и теплообмен. Работоспособность обгонной муфты определяется совокупностью динамических факторов.
Центробежные силы и потеря зацепления
Элементы зацепления (ролики, спраги) вращаются вместе с внутренней обоймой. На них действует центробежная сила, направленная радиально наружу. Эта сила стремится вытолкнуть элемент из клиновидного зазора между обоймами.
В роликовых муфтах элементы удерживаются пружинами. Если центробежная сила превышает усилие пружины, ролик теряет контакт с рабочей поверхностью, и муфта переходит в режим холостого хода даже при блокировке. В спраговых муфтах геометрия кулачков частично компенсирует этот эффект, но инерция спрагов также ограничивает скорость срабатывания.
Тепловой режим и вязкость смазки
На высоких скоростях возрастает интенсивность трения. Выделяемое тепло должно отводиться через корпус. Если тепловыделение превышает теплоотвод, происходит:
- Деградация смазки: окисление, потеря вязкости, коксообразование.
- Центробежное выталкивание смазки: масло отжимается от контактных поверхностей к периферии, создавая зоны сухого трения.
- Термическое расширение: изменение зазоров, возможная заклинка.
Кинематическая вязкость смазки критична. Для скоростей свыше 10 000 об/мин требуются синтетические масла с низкой вязкостью (4–6 сСт при 40°C). Слишком густое масло создает аэродинамическое сопротивление (windage loss), которое на высоких оборотах может превышать потери в зацеплении.
Инерция элементов зацепления
При резком торможении или переходе из режима свободного хода в режим блокировки элементы зацепления (ролики, спраги) обладают собственной кинетической энергией. Масса этих элементов определяет момент удара. Чем выше скорость, тем больше инерция, тем выше риск разрушения элементов или вала при срабатывании. Кинетическая энергия удара рассчитывается как $E_k = \frac{1}{2} J \omega^2$, где $J$ — момент инерции элемента.
Влияние скорости на механизм заклинивания
Принцип работы основан на заклинивании элементов в сужающемся зазоре. Успешность блокировки зависит от зажимного угла ($\varphi$). Скорость вращения напрямую влияет на этот угол через изменение сил в контакте.
В статическом режиме зажимной угол определяется геометрией профиля и коэффициентом трения. При вращении на элемент действует центробежная сила $F_ц$, которая уменьшает эффективную нормальную силу прижатия:
Условие заклинивания требует, чтобы сила трения, создаваемая $F_{n,eff}$, была достаточной для передачи крутящего момента. Если $F_{n,eff}$ падает из-за роста $F_ц$, муфта начинает проскальзывать. Эффективный зажимной угол уменьшается, приближаясь к критическому значению.
Для спраговых муфт (эксцентриковых кулачков) этот эффект выражен меньше благодаря более сложной геометрии и меньшей массе элементов, но требует прецизионной балансировки для предотвращения вибраций.
Сравнительная характеристика типов муфт по скоростным режимам
Различные конструктивные решения имеют принципиально разные пределы скорости. Ниже приведена таблица, обобщающая типовые диапазоны и ограничения.
| Тип муфты | Типовой диапазон (об/мин) | Макс. Dn-фактор | Основные ограничения |
|---|---|---|---|
| Роликовая | 500 — 5 000 | ~100 000 | Инерция роликов, центробежное выталкивание, нагрев |
| Спраговая (эксцентриковая) | 1 000 — 12 000 | ~200 000 | Балансировка спрагов, тепловыделение, кавитация смазки |
| Подшипниковая | 1 000 — 20 000+ | до 500 000 | Предел скорости подшипника качения — тип смазки |
| Храповая | 100 — 2 000 | — | Ударные нагрузки, шум, износ зубьев |
Особенности роликовых муфт
Классические роликовые муфты ограничены скоростью около 3000–5000 об/мин. Основная причина — масса роликов. При скорости 5000 об/мин ролик массой 10 г на радиусе 50 мм создает центробежную силу около 370 Н. Этой силы достаточно, чтобы преодолеть усилие пружины и оторвать ролик от рабочей поверхности.
Преимущества спраговых муфт
Муфты со спрагами (эксцентриковыми кулачками) работают на скоростях до 12 000 об/мин. Спраги имеют меньшую массу и более сложную геометрию, обеспечивающую стабильное заклинивание при наличии центробежных сил. Однако они требуют тщательной балансировки и прецизионной обработки.
Методика расчета предельной скорости
Для инженерного обоснования выбора муфты необходимо рассчитать предельную скорость ($n_{max}$) по нескольким критериям и выбрать наименьшее значение: $n_{max} = \min(n_{centrifugal}, n_{thermal}, n_{vibration})$.
1. Расчет центробежной силы
Центробежная сила, действующая на элемент зацепления:
Где:
$F_ц$ — центробежная сила, Н;
$m$ — масса элемента зацепления, кг;
$r$ — радиус вращения центра масс элемента, м;
$\omega$ — угловая скорость, рад/с;
$n$ — частота вращения, об/мин.
Пример: Ролик массой 0,01 кг на радиусе 0,05 м при скорости 5000 об/мин создает силу:
$F_ц = 0,01 \cdot 0,05 \cdot (2\pi \cdot 5000/60)^2 \approx 373,5$ Н.
2. Условие заклинивания
Для устойчивой работы эффективная нормальная сила должна оставаться положительной и достаточной для создания момента трения:
Если $F_{n,eff}$ падает ниже порога, необходимого для передачи заданного крутящего момента ($M_{block}$), муфта проскальзывает. Условие заклинивания можно выразить через добавку к углу трения, пропорциональную центробежной нагрузке:
При $F_{n,eff} \le 0$ заклинивание невозможно независимо от геометрии профиля.
3. Тепловой расчет
Мощность тепловыделения при проскальзывании:
Где $M$ — момент проскальзывания. Для стационарного режима температура нагрева корпуса определяется балансом мощности и теплопередачи:
Где $k$ — коэффициент теплопередачи, $A$ — площадь поверхности. Предельная скорость по тепловому режиму ($n_t$) определяется способностью муфты отводить тепло без превышения допустимой температуры (обычно 120–150°C). Упрощённый расчёт для нагрева без активного охлаждения: $\Delta T = \frac{P \cdot t}{C \cdot m_{body}}$, где $C$ — теплоемкость, $m_{body}$ — масса корпуса.
4. Dn-фактор (скоростной фактор)
Для высокоскоростных муфт (подшипниковых и спраговых) используется эмпирический критерий — Dn-фактор:
Где $D$ — средний диаметр беговой дорожки (мм), $n$ — скорость (об/мин). Типовые ограничения:
• Роликовые муфты: $Dn \le 100 000$;
• Спраговые муфты: $Dn \le 200 000$;
• Подшипниковые муфты: $Dn \le 500 000$.
Роль смазки и материалов в высокоскоростных режимах
На высоких скоростях смазка выполняет функцию отвода тепла и защиты от кавитации. Центробежное поле активно вытесняет масло из зоны контакта.
Требования к смазке
- Низкая кинематическая вязкость (4–6 сСт) для минимизации сопротивления.
- Высокий индекс вязкости для стабильности при нагреве.
- Метод подачи: масляный туман или впрыск предпочтительнее погружения для снижения windage loss.
Материалы элементов
- Сталь 100Cr6 (52100) — стандарт для роликов и спрагов.
- Титановые сплавы — для облегчения роликов в высокоскоростных муфтах.
- Полимеры (PTFE, PEEK) — для сепараторов, снижающих инерцию и шум.
Мониторинг и обслуживание высокоскоростных муфт
Эксплуатация на предельных скоростях требует строгого контроля. Аварии на высоких оборотах часто носят катастрофический характер.
Вибродиагностика
Установка датчиков вибрации на корпус позволяет отслеживать появление микровыкрашиваний, дисбаланс спрагов или нарушение геометрии. Рост виброскорости на высоких частотах — первый признак деградации.
Термография
Контроль температуры корпуса инфракрасными датчиками. Резкий рост температуры при постоянной нагрузке указывает на начало проскальзывания или деградацию смазки.
Заключение
Расчет предельной скорости обгонной муфты требует последовательного учета нескольких параметров. Для определения $n_{max}$ выполните следующие шаги:
1. Рассчитайте Dn-фактор и сравните с лимитами для выбранного типа муфты.
2. Оцените центробежную силу $F_ц$ и убедитесь, что $F_{spring} > F_ц$.
3. Проверьте тепловой баланс: мощность проскальзывания $P$ не должна превышать возможности отвода тепла.
4. Учтите инерцию элементов при резких переходах режимов. Роликовые муфты подходят для умеренных скоростей, тогда как спраговые и подшипниковые решения открывают возможности для высокоскоростных приводов. При превышении Dn > 200 000 роликовая муфта гарантированно начнет проскальзывать. Для таких оборотов следует выбирать спраговую или подшипниковую конструкцию с учетом требований к смазке и балансировке.
