Для узлов высокой точности влияние внешних факторов проявляется как накопление малых ошибок: микронные температурные смещения, рост амплитуды вибрации, изменение контакта в паре вал-подшипник и ускорение усталостного повреждения. Ниже приведен справочный формат: источник воздействия, физический механизм, эксплуатационные признаки и инженерные меры.
- Базовый объект: прецизионный вал в составе системы «вал-опоры-подшипники-нагрузка».
- Ключевые параметры: температура (°C), виброскорость/виброускорение, биение (мкм), обороты (об/мин), динамическая жесткость.
- Цель диагностики: рано выявить отклонения точности и предотвратить потерю ресурса.
Область применения и ограничения справки
Материал применим для высокоточных приводов, шпиндельных узлов, измерительных и транспортных механизмов, где прецизионный вал работает в подшипниковых опорах при переменных тепловых и динамических режимах. Значения в таблицах и формулы являются инженерными оценками первого уровня и не заменяют расчет по конкретной геометрии, опорам и спектру нагрузок.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Molykote 111, 1 кг11 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Molykote HSC Plus, 1 кг11 950 ₽ Без НДС
Важно: при проектировании и модернизации расчеты по критической скорости, прогибу и усталостной долговечности должны проверяться на конкретной конструкции (МКЭ/испытания), с учетом реальных граничных условий, демпфирования, дисбаланса и допусков сборки.
Температурные воздействия
Источник воздействия → механизм
Источники: нагрев от трения в подшипниках, тепловыделение привода, неравномерная температура среды, локальное охлаждение. Механизмы: линейное тепловое расширение, радиальные температурные градиенты по сечению, осевые градиенты по длине. Для прецизионного вала это означает изменение длины, смещение оси, перераспределение контактных давлений и дрейф точности позиционирования.
где ΔL — тепловое удлинение, α — коэффициент линейного расширения, L0 — исходная длина, ΔT — изменение температуры.
| Материал | α, 10⁻⁶ 1/°C | Ориентир по рабочей температуре, °C | Комментарий для точности |
|---|---|---|---|
| Сталь 40Х | ≈11.5–12.0 | до ~300 | Стабильна и жестка, но чувствительна к длинным тепловым циклам |
| Нержавеющая сталь 304 | ≈17.0–17.5 | до ~800 | Большее тепловое расширение, выше риск температурного дрейфа |
| Инвар 36 | ≈1.0–1.5 | до ~200 | Минимальный дрейф длины, но ограничения по режимам и стоимости |
Эксплуатационные признаки: рост радиального биения при прогреве, изменение преднатяга, нестабильность размеров после останова и повторного пуска.
Инженерные меры: термостабилизация корпуса и опор, симметричный теплоотвод, прогрев до установившегося режима перед точными операциями, выбор материалов с согласованным расширением по цепочке «вал-опора-корпус».
Вибрации, динамическая жесткость и резонанс
Источник воздействия → механизм
Источники: дисбаланс ротора, несоосность, дефекты дорожек подшипников, внешние возмущения основания. Механизм: при снижении динамической жесткости амплитуда колебаний растет, а вблизи собственной частоты возникает резонанс.
где f — собственная частота, k — эквивалентная жесткость системы, m — приведенная масса.
Матричная модель ротора: масса, демпфирование, жесткость и внешние возмущения во времени.
Ранние признаки
- Рост гармоники 1× оборотной частоты (дисбаланс).
- Рост 2× и боковых полос (несоосность, ослабления).
- Локальный температурный подъем опоры при том же режиме нагрузки.
Первичные меры
- Проверка балансировки и соосности.
- Контроль жесткости крепления опор и основания.
- Проверка преднатяга и состояния подшипников.
Критические обороты и модели ротора
Для первичной оценки применяют однодисковую модель (вал + сосредоточенная масса). Она удобна для предварительного выбора диапазона оборотов, но не учитывает распределенную массу, форму изгиба и реальную податливость опор. Для длинных или высокоскоростных узлов используют распределенную модель ротора с учетом опорных коэффициентов жесткости и демпфирования.
где nкр — критическая скорость в об/мин, f1 — первая собственная частота в Гц для выбранной моды.
Практическое правило: рабочий диапазон не размещают в узкой зоне резонансного пика; проход через критическую скорость выполняют быстро, с контролем амплитуды и температуры опор.
Механические нагрузки и усталостный ресурс
Нагрузки делят на статические, переменные и ударные. Статические определяют базовый прогиб и контактные напряжения. Переменные циклы формируют усталостное повреждение, а ударные импульсы ускоряют зарождение трещин в зонах концентраторов (галтели, канавки, переходы сечения, зоны шпоночных пазов).
| Тип нагрузки | Ключевой механизм повреждения | Типовые признаки | Инженерные меры |
|---|---|---|---|
| Статическая | Прогиб, рост контактных напряжений | Стабильное смещение оси, ускоренный износ опоры | Повышение жесткости, переразмеривание сечения, оптимизация опор |
| Переменная | Усталость, накопление микротрещин | Рост вибрации, спектральные изменения, потеря точности | Снижение концентраторов, поверхностное упрочнение, контроль циклов |
| Ударная | Локальная пластика, выкрашивание, трещины | Резкий рост шума/вибрации, скачки температуры | Демпфирование, ограничение ударов, материалы с высокой вязкостью |
Оценка максимального прогиба для балки на двух опорах с центральной силой (линейно-упругий диапазон, малые прогибы).
Микрогеометрия, смазка и износ пары вал-подшипник
Шероховатость влияет на режим смазки: при достаточной толщине пленки работает гидро- или эластогидродинамический режим, при дефиците пленки возрастает доля граничного трения. Слишком высокая шероховатость ускоряет износ, слишком низкая при неподходящей смазке может ухудшить удержание масляной пленки в переходных режимах.
Что контролировать
- Ra, Rz и направленность риски после шлифования.
- Волнистость и шаг неровностей.
- Чистота поверхности перед сборкой.
Что это меняет
- Коэффициент трения и нагрев контактной зоны.
- Стабильность смазочной пленки.
- Скорость износа дорожек и шейки вала.
Остаточные напряжения после механической и термической обработки влияют на геометрическую стабильность и риск деформации при последующих циклах нагрева.
Суммарные остаточные напряжения как сумма механической, термической и структурной составляющих.
Монтаж и наладка: балансировка, соосность, биение
Даже правильно рассчитанный прецизионный вал теряет точность при ошибках сборки. Минимальный монтажный контроль включает: радиальное и торцевое биение, соосность сопряжений, качество посадок, чистоту баз, состояние крепежа, преднатяг опор.
| Проблема при вводе в эксплуатацию | Как проявляется | Что проверить первым | Корректирующее действие |
|---|---|---|---|
| Повышенная вибрация с первого пуска | Пик на 1×, нагрев опоры | Балансировка, биение, загрязнение посадок | Повторная балансировка и очистка/пересборка |
| Дрейф точности после прогрева | Смещение нуля, изменение зазоров | Температурный профиль, тепловой поток от привода | Термостабилизация, выравнивание прогрева |
| Шум и рост температуры на оборотах | Нестабильный спектр, локальный перегрев | Соосность и преднатяг подшипников | Центровка, корректировка преднатяга |

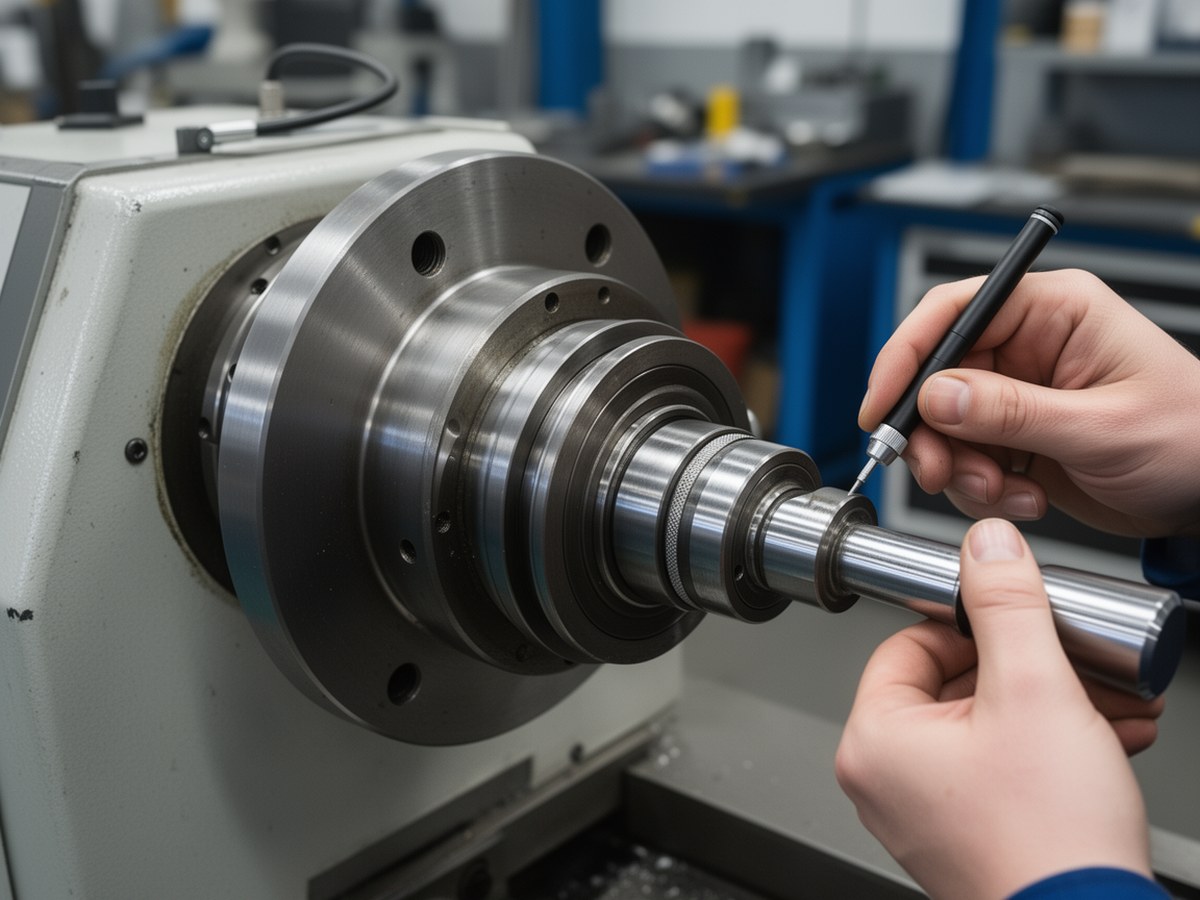

Балансировка и контроль биения
Иллюстрация к практическому этапу пусконаладки.
Мониторинг состояния и НК-контроль
| Метод контроля | Что выявляет | Чувствительность | Ограничения |
|---|---|---|---|
| Вибродиагностика | Дисбаланс, несоосность, дефекты подшипников | Высокая к ранним динамическим отклонениям | Требует корректной точки съема и базы тренда |
| Температурный тренд | Рост трения, ухудшение смазки, перегруз | Средняя, но устойчива для онлайн-мониторинга | Инерционность, влияние внешней среды |
| Ультразвуковой НК | Подповерхностные дефекты и трещины | Высокая по внутренним неоднородностям | Зависит от геометрии и квалификации контроля |
| Вихретоковый контроль | Поверхностные/приповерхностные дефекты | Высокая на малой глубине | Ограниченная глубина проникновения |
Операционный подход: фиксировать базовый «здоровый» спектр и температурный профиль, затем отслеживать тренд. Для ранней реакции важнее скорость изменения параметра, чем единичное измерение.
Сводные инженерные ориентиры
Влияние температуры, вибрации и нагрузок на прецизионные валы всегда комплексное: тепловые смещения меняют зазоры, это влияет на динамическую жесткость, а вибрация ускоряет усталость и износ. На практике максимальный эффект дает не отдельная мера, а связка: термостабильная конструкция, корректная балансировка и соосность, а также регулярный мониторинг состояния.
Формулы и диапазоны из справки применяются для предварительной инженерной оценки. Для ответственных узлов обязательны расчет по фактической модели, подтверждение измерениями и пересмотр допущений после пусконаладки.
