Восстановление посадочных мест корпусов ОПУ выполняют, когда центрирующая или опорная поверхность потеряла расчетную геометрию и кольцо опорно-поворотного устройства уже не фиксируется так, как задано чертежом. Задача ремонта: вернуть диаметр, форму, плоскостность, качество поверхности и работоспособное сопряжение без передачи функции центрирования на болты крепления.
- Посадочное место корпуса ОПУ отвечает за центрирование кольца, распределение нагрузки и устойчивость узла под переменными усилиями.
- До ремонта нужно определить тип повреждения: износ, фреттинг, коррозию, овальность, конусность, биение, деформацию, трещины или повреждение бурта.
- Технологию восстановления выбирают после измерений, а не по названию метода: один и тот же износ может требовать расточки под втулку, наплавки, напыления или локальной обработки.
- Окончательные допуски, материал слоя, режимы нагрева и припуски задаются конструкторской документацией, техническими условиями и результатами дефектации.
Что такое посадочное место корпуса ОПУ
Опорно-поворотное устройство, или ОПУ, устанавливается между неподвижной и поворотной частью машины. В корпусе, раме или поворотной платформе под него выполняют посадочные и опорные поверхности. Центрирующая поверхность задает положение кольца ОПУ по диаметру, опорная плоскость воспринимает нагрузку, а бурт или уступ ограничивает смещение в заданном направлении.
Если посадочное место корпуса ОПУ изношено, кольцо может смещаться под нагрузкой. Возникают микроперемещения, фреттинг, локальная просадка, растет биение, а нагрузка на дорожки качения распределяется неравномерно. Биение показывает отклонение контролируемой поверхности при вращении или имитации вращения относительно выбранной базы. В тяжелых случаях крепеж начинает работать не как прижимной элемент, а как вынужденный центрирующий упор, что ускоряет повреждение отверстий и сопряженных поверхностей.
Нельзя оценивать пригодность посадочного места только по внешнему виду. Поверхность может выглядеть приемлемо, но иметь овальность, конусность или нарушение плоскостности, которые проявятся только при измерении по нескольким сечениям и базам.
Какие дефекты требуют восстановления
Повреждения посадочных мест корпусов ОПУ обычно развиваются совместно. Например, слабый натяг или неполное прилегание кольца вызывает микроперемещения, затем появляется фреттинг, продукты износа работают как абразив, а открытые участки поверхности быстрее корродируют. Натягом называют разность размеров сопрягаемых деталей, при которой кольцо удерживается за счет плотной посадки. Поэтому при дефектации фиксируют не только следствие, но и вероятную причину.
| Дефект | Признаки | Возможные причины | Последствия для узла |
|---|---|---|---|
| Механический износ | Задиры, канавки, снижение фактического диаметра, ухудшение шероховатости | Абразив, загрязнение, недостаточная жесткость сопряжения, работа с перекосом | Потеря посадки, рост зазора, смещение кольца ОПУ |
| Фреттинг посадочного места ОПУ | Темные или рыжие пятна, локальные раковины, порошкообразные продукты износа | Микроперемещения при вибрации, слабый прижим, неполное прилегание | Ускоренный износ, просадка опорной зоны, повреждение крепежных соединений |
| Коррозия | Питтинг, каверны, рыхлые продукты коррозии, пятнистое разрушение поверхности | Влага, реагенты, повреждение защиты, длительный простой | Снижение площади контакта, очаги концентрации напряжений |
| Овальность и конусность | Разные диаметры по направлениям и высоте посадки | Перегрузка, деформация корпуса, неравномерный износ, некорректная предыдущая обработка | Нарушение центрирования и неравномерное распределение нагрузки |
| Биение и нарушение соосности | Отклонение оси посадки относительно базовых поверхностей | Деформация корпуса, ошибка установки на станке, повреждение баз | Перекос ОПУ, повышенные нагрузки на дорожки качения и крепеж |
| Трещины и повреждение бурта | Линии раскрытия, сколы, замятие уступа, локальное выкрашивание | Ударные нагрузки, усталость, сварочные напряжения, монтажные ошибки | Риск развития разрушения; восстановление допустимо только после оценки прочности |
Дефектация перед ремонтом
Дефектация посадочного места ОПУ начинается с очистки. С поверхности удаляют смазку, продукты коррозии, старые покрытия, остатки герметика и загрязнения. До очистки легко ошибиться в оценке глубины каверн и принять слой продуктов износа за металл.
После визуального осмотра выполняют контроль посадочного диаметра в нескольких угловых направлениях и по нескольким высотным сечениям. Так выявляют овальность, конусность и локальную просадку. Для крупногабаритных корпусов используют привязку к выбранным базам: опорной плоскости, оси расточки, контрольным отверстиям или технологическим базовым площадкам, если они предусмотрены документацией.
Отдельно проверяют соосность и биение посадочного места, плоскостность опорной поверхности, состояние бурта, шероховатость и фактический контакт кольца ОПУ с корпусом. Плоскостность показывает, насколько опорная поверхность отклоняется от расчетной плоскости; при нарушении плоскостности кольцо опирается пятнами, даже если посадочный диаметр восстановлен правильно. При подозрении на трещины применяют подходящий метод неразрушающего контроля: визуально-измерительный, капиллярный, магнитопорошковый или ультразвуковой, если материал и геометрия позволяют получить достоверный результат.
Что фиксировать в карте дефектации
Номинальный и фактический диаметр, максимальный и минимальный размер, зоны локального износа, глубину коррозионных каверн, состояние бурта, плоскостность опорной поверхности, следы фреттинга и выбранные измерительные базы.
Когда ремонт под вопросом
Если обнаружены развивающиеся трещины, глубокая коррозия в нагруженной зоне, потеря жесткости корпуса или деформация базовых поверхностей, сначала оценивают прочность и ремонтопригодность детали, а уже затем выбирают способ восстановления.

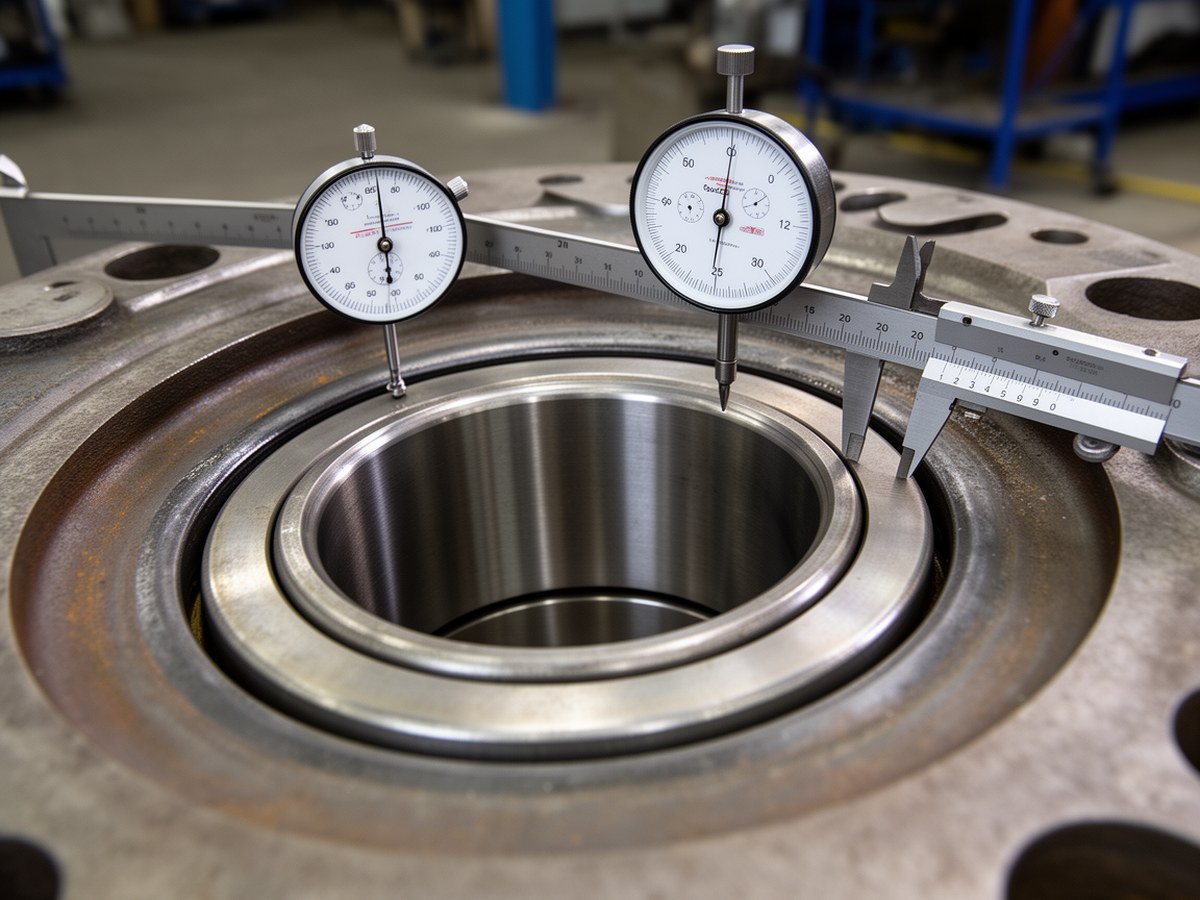

Контроль геометрии посадки
Изображение уместно рядом с разделом о замерах диаметра, овальности и соосности.
Когда восстановление недопустимо
Ремонт посадочных мест корпусов ОПУ не должен маскировать повреждение несущей детали. Восстановление обычно не принимают как рабочее решение, если трещины развиваются в нагруженной зоне, корпус потерял жесткость, коррозия разрушила значимую часть опорной или центрирующей поверхности, а базовые поверхности не позволяют надежно выставить деталь для обработки.
Отдельный критерий: невозможность контроля после ремонта. Если нельзя подтвердить диаметр, овальность, конусность, соосность, биение, плоскостность, твердость и целостность восстановленного слоя, технология считается рискованной для ответственного узла. В таких случаях рассматривают замену корпуса, усиление зоны посадки или ремонт по отдельному расчету.
Как выбрать технологию восстановления
Выбор технологии зависит от характера дефекта, требуемой точности, материала корпуса, доступности демонтажа, допустимого теплового воздействия и последующей обработки. Восстановление геометрии посадочного места не сводится к нанесению слоя: восстановленная зона должна удерживать геометрию под нагрузкой и быть совместимой с кольцом ОПУ.
| Дефект или условие | Допустимый метод | Обязательный контроль | Ограничение |
|---|---|---|---|
| Небольшой равномерный износ без трещин | Шлифование, хонингование, локальная доводка при сохранении допуска | Диаметр, шероховатость, круглость, следы фреттинга | Метод не компенсирует значительную потерю материала |
| Существенный износ или повреждение по всему диаметру | Расточка посадочного места корпуса ОПУ с установкой ремонтной втулки или кольца | Натяг, соосность, биение, фиксация втулки | Нужен достаточный остаточный металл и расчет посадки ремонтного элемента |
| Локальные выработки и задиры на металлической основе | Наплавка, напыление, лазерная наплавка с последующей мехобработкой | Адгезия слоя, трещины, твердость, припуск под обработку | Тепловые методы могут вызвать коробление и остаточные напряжения |
| Ремонт без значительного нагрева и при ограниченном демонтаже | Полимерные композиты или холодное напыление при допустимых нагрузках | Подготовка поверхности, адгезия, температура эксплуатации | Не всегда подходят для высоконагруженных центрирующих поверхностей |
| Высокие требования к локальной точности | Лазерная наплавка, прецизионная расточка, координатная обработка | Размер, форма, соосность, зона термического влияния | Требуются точная подготовка, оборудование и контроль базирования |
Механическая обработка и ремонтные элементы
Механические методы применяют, когда геометрию можно восстановить удалением дефектного слоя или установкой ремонтного элемента. Расточка позволяет убрать поврежденный металл и получить правильную базу под втулку, кольцо или последующее покрытие. При этом после расточки должна сохраняться достаточная остаточная толщина стенки, жесткость корпуса и прочность соседних элементов конструкции.
Ремонтная втулка посадочного места или ремонтное кольцо применяются, когда исходный посадочный диаметр уже не может быть восстановлен простой доводкой. Элемент устанавливают с расчетным натягом, дополнительной фиксацией или комбинированным способом, если это предусмотрено технологией. После установки выполняют финишную расточку или шлифование до размера, указанного в документации.
S = I + A + Z
где S обозначает требуемую толщину восстановительного слоя или ремонтного припуска на сторону; I обозначает измеренную величину износа; A обозначает припуск на последующую механическую обработку; Z обозначает технологический запас на неравномерность нанесения или обработки. Значения A и Z принимают по технологии ремонта, оборудованию и материалу, а не как универсальную норму.
P = (Dраст - Dисх) / 2
где P обозначает ремонтный припуск на сторону при расточке; Dраст обозначает диаметр после удаления дефектного слоя; Dисх обозначает исходный номинальный или базовый диаметр до ремонта. Формула помогает оценить снятие металла, но не заменяет проверку прочности корпуса.
Наплавка и напыление
Наплавка применяется, когда нужно вернуть металлический слой на изношенную поверхность. После нанесения материала посадочное место растачивают, шлифуют или обрабатывают другим способом до требуемой геометрии. Для корпусов ОПУ особенно значимы равномерность нагрева, совместимость присадочного материала с основой и контроль остаточных напряжений.
Термические методы имеют ограничения: зона термического влияния может изменить структуру металла, а неравномерный нагрев способен вызвать коробление. Поэтому перед наплавкой оценивают массу и форму детали, возможность предварительного подогрева, порядок проходов, последующее снятие напряжений и доступность финишной мехобработки.
Напыление используют, когда требуется нанести слой с меньшим тепловложением, чем при классической наплавке. Газотермические и плазменные покрытия позволяют восстановить поверхность, но требуют правильной подготовки основы, контроля адгезии и учета допустимой толщины покрытия. Для ответственных посадок нужно понимать, воспринимает ли слой рабочие нагрузки без смятия, отслоения и усталостного разрушения.
После наплавки или напыления нельзя ограничиваться визуальным контролем. Слой должен пройти обработку до размера, проверку формы, контроль сцепления с основой и проверку отсутствия трещин, пор, непроваров или отслоений в зоне посадки.
Полимерные композиты и локальные методы
Полимерные композиты применяют для восстановления контактной поверхности, заполнения локальных выработок и компенсации зазоров, когда это допускается нагрузкой, температурой и требованиями к жесткости узла. Их преимущество заключается в отсутствии значительного нагрева и возможности работать с крупногабаритной деталью без сложного демонтажа. Главное ограничение связано с подготовкой поверхности, режимом полимеризации и фактической нагрузкой в сопряжении.
Для высоконагруженных центрирующих поверхностей композиты рассматривают осторожно: слой должен выдерживать сжатие, сдвиг, температуру и повторные переменные нагрузки. Если посадка должна обеспечивать жесткое центрирование кольца ОПУ, полимерный материал проверяют по документации и условиям эксплуатации, а не выбирают только из-за удобства нанесения.
Локальные высокоточные методы, включая лазерную наплавку и холодное газодинамическое напыление, полезны при ограниченной зоне повреждения и высоких требованиях к минимальному тепловому воздействию. Они не отменяют финишную обработку и контроль: посадочная поверхность должна получить заданный размер и форму по всей рабочей зоне, а не только в месте нанесения материала.
Справочные формулы для оценки геометрии
Расчеты в ремонте посадочных мест корпусов ОПУ используют как вспомогательный инструмент. Они помогают описать отклонения и заложить припуски, но не заменяют чертеж, технические условия и расчет прочности.
Δкр = Dmax - Dmin
где Δкр обозначает оценочное отклонение от круглости по измеренным диаметрам; Dmax и Dmin обозначают максимальный и минимальный диаметры, полученные в одном контрольном сечении. Для полной оценки формы дополнительно учитывают метод измерения и требования документации.
ΔL = α × L × ΔT
где ΔL обозначает изменение размера при нагреве; α обозначает коэффициент линейного расширения материала; L обозначает исходный размер; ΔT обозначает изменение температуры. Формула полезна при оценке термических способов восстановления, но фактическое коробление зависит от формы детали, закрепления и неравномерности нагрева.
Финишная обработка
Финишная обработка переводит восстановленный слой или ремонтный элемент в рабочую геометрию. Обычно выполняют расточку, точение, шлифование, хонингование или локальную доводку в зависимости от размера корпуса, доступности оборудования и требуемой шероховатости. Главная цель состоит в том, чтобы получить не просто нужный диаметр, а согласованную форму посадки относительно опорных и монтажных баз.
При обработке важно не потерять соосность с базовыми поверхностями и не создать ступеньки на переходах к бурту или опорной плоскости. Если посадочное место работает совместно с плоской опорой, обе зоны оценивают как единый узел: правильный диаметр не компенсирует неплоскостность, из-за которой кольцо ОПУ опирается пятнами.
Контроль качества после восстановления
Контроль после восстановления подтверждает, что посадочное место корпуса ОПУ соответствует документации и не содержит скрытых дефектов, способных вызвать повторный износ. Измерения выполняют по тем же базам, которые использовались при дефектации, иначе сравнение до и после ремонта будет некорректным.
| Параметр | Что показывает | Как обычно проверяют | Почему важен |
|---|---|---|---|
| Диаметр | Соответствие посадочному размеру | Нутромер, микрометрические средства, координатные измерения | Определяет зазор или натяг в сопряжении |
| Овальность и конусность | Отклонение формы по окружности и высоте | Измерение в нескольких направлениях и сечениях | Влияет на равномерность контакта и центрирование |
| Соосность и биение | Положение посадки относительно баз и оси узла | Индикаторный контроль, координатная проверка, контрольная установка | Предотвращает перекос ОПУ и перегрузку дорожек качения |
| Плоскостность опорной поверхности | Равномерность прилегания кольца | Поверочные линейки, плиты, индикаторные системы, измерительные машины | Исключает пятнистый контакт и локальную просадку |
| Шероховатость | Качество обработанной поверхности | Профилометр или сравнение по утвержденной методике | Влияет на контакт, фреттинг и удержание смазки или покрытия |
| Твердость | Соответствие восстановленного слоя требованиям | Твердомер с учетом материала и доступности зоны контроля | Помогает оценить риск смятия, ускоренного износа или несовместимости слоя |
| Трещины, поры и отслоения | Целостность восстановленной зоны | Визуальный, капиллярный, магнитопорошковый, ультразвуковой контроль или проверка адгезии | Исключает скрытые дефекты, способные разрушить посадку под нагрузкой |
Типичные ошибки ремонта
Самая частая ошибка заключается в том, что восстановление начинают без понимания причины повреждения. Если фреттинг вызван слабым прижимом, перекосом или загрязнением сопряжения, новый слой быстро получит те же следы износа. Поэтому вместе с посадочным местом проверяют крепеж, опорную плоскость, состояние кольца ОПУ и порядок монтажа.
Вторая ошибка связана с недостаточной подготовкой поверхности. Остатки коррозии, масла, старого герметика и рыхлого металла ухудшают адгезию напыления, композита или наплавленного слоя. Для механических методов плохая подготовка опасна тем, что дефектный слой не удаляется полностью и остается под ремонтным элементом.
Третья ошибка связана с неверным припуском. Слишком малый припуск не позволяет вывести поверхность после наплавки или расточки, слишком большой может ослабить корпус или привести к лишнему тепловложению. Отдельно контролируют соосность: посадочное место, восстановленное до правильного диаметра, но смещенное относительно базы, не обеспечивает корректную работу ОПУ.
Еще одна ошибка: считать болты крепления средством центрирования. Крепеж должен создавать прижим и удерживать соединение по проектной схеме, а не компенсировать потерю посадки. Если после ремонта не проверены причины повторного износа, ресурс восстановленной зоны остается неопределенным.
Заключение
Восстановление посадочных мест корпусов ОПУ строится как последовательный процесс: дефектация, оценка ремонтопригодности, выбор метода, подготовка поверхности, восстановление слоя или установка ремонтного элемента, финишная обработка и контроль. Надежность результата зависит не от названия технологии, а от того, насколько точно восстановлены размер, форма, соосность, плоскостность и качество контакта.
Если повреждение связано с фреттингом, перекосом, слабым натягом или нарушением опорной плоскости, эти причины устраняют вместе с геометрией посадки. Иначе ремонт даст правильные размеры на момент приемки, но не устранит условия повторного износа.
Ремонт считают завершенным только после документированного контроля. В акте или карте ремонта желательно фиксировать исходные дефекты, выбранную технологию, материал восстановленного слоя, режимы обработки, контрольные размеры и отклонения от требований документации.
